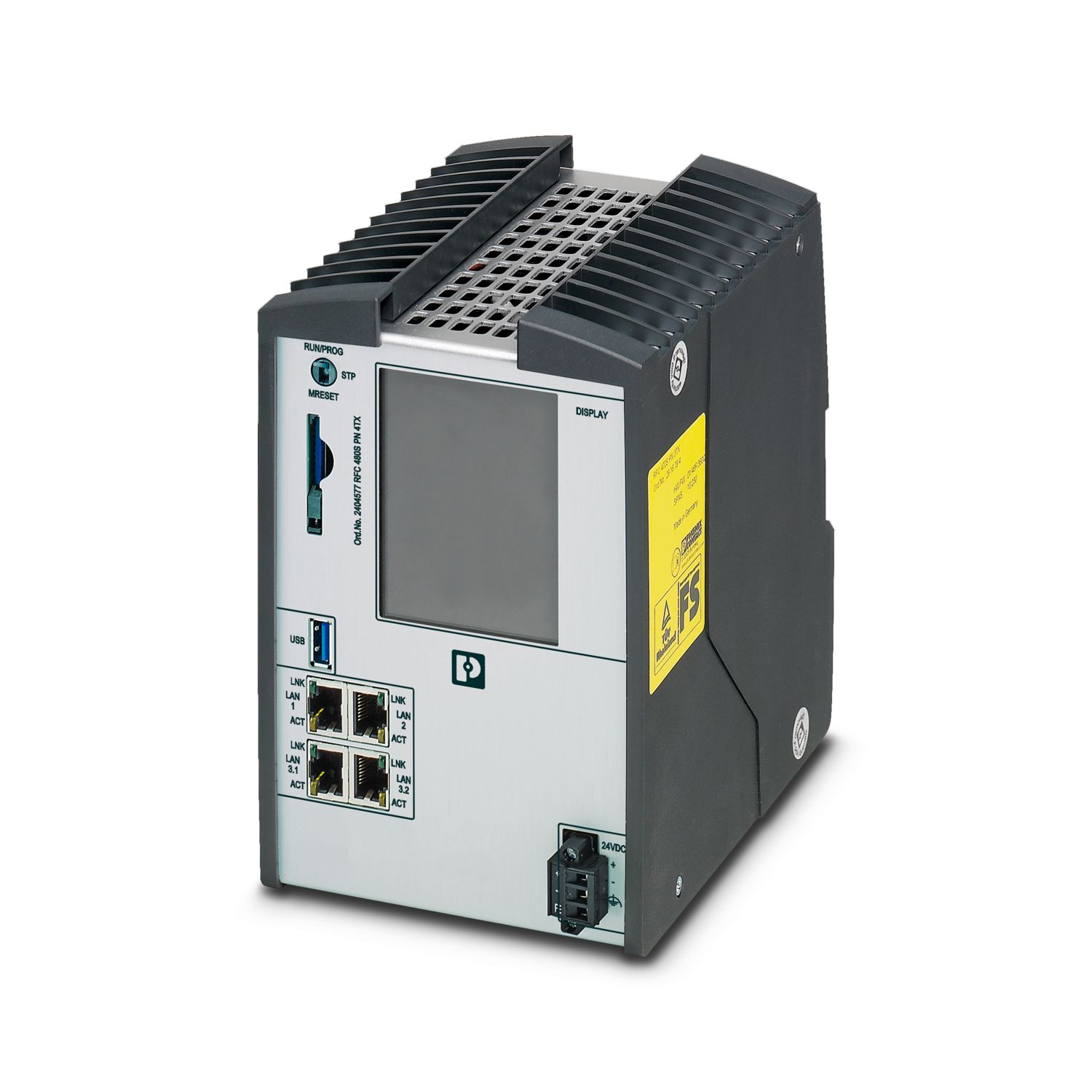

RFC 480S PN 4TX - Biztonsági vezérlő - 2404577

Tudnivalók

Megjegyzés az alkalmazásról
Alkalmazási útmutató	Csak ipari alkalmazásra

A cikk tulajdonságai

Terméktípus	Vezérlő
Termékcsalád	Remote Field Controller
Kialakítás	Stand-Alone
Szigetelési tulajdonságok
Védelmi osztály	III (IEC 61140, EN 61140, VDE 0140-1)
Kijelző
Diagnózis kijelző	igen

A rendszer tulajdonságai

Processzor	Intel®Core™ i5-6300U, 2x 2,4 GHz (Dual-Core)
		Arm®Cortex®-A9 800 MHz (Biztonság)
		Arm®Cortex®-A8 600 MHz (Biztonság)
Remanens adatmemória	2 MByte
IEC-61131 futtatói rendszer
Programmemória	típ. 16 MByte
Adattároló	32 MByte
Vezérlőtaszkok száma	16
PROFINET
Készülékfunkció	PROFINET-vezérlő, PROFINET-modul
Frissítési gyakoriság	min. 1 ms
Támogatott egységek száma	max. 256
Funkció
Diagnózis kijelző	igen
Redundanciafunkció	nem
Biztonsági funkció	igen
Funkcióválaszték
Támogatott programozási nyelvek	Utasításlista (AWL/IL)
		Futtatási nyelv (AS/SFC)
		Csatlakozási terv (KOP/LD)
		Funkcionális elem nyelve (FBS/FBD)
		Strukturált szöveg (ST)
Rendszerkövetelmények
Műszaki tervező eszköz	PC Worx
Diagnosztikai eszköz	DIAG+ a 2.00 verziótól
Alkalmazási interfész	Eszközillesztő felület TCP/IP socket-eken

Elektromos jellemzők

Teljesítményfelvétel	típ. 25 W (ventilátormodul nélkül)
	max. 35 W (ventilátormodullal)
Maximális veszteségi teljesítmény névleges körülmények közt	típ. 24 W (ventilátormodul nélkül)
	típ. 24 W (ventilátormodul nélkül)
Tápellátás
Tápfeszültség	24 V DC
Tápfeszültség tartomány	19,2 V DC ... 30 V DC (hullámossággal együtt)
Tápcsatlakozó	Csavaros kapcsok, dugaszolható
Jellemző áramfelvétel	1 A
Valósidejű óra
Valósidejű óra	beépített (akkuval pufferelt)

Csatlakozási adatok

COMBICON csatlakozó
Merev vezető keresztmetszete	0,2 mm² ... 2,5 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 2,5 mm²
Vezeték-keresztmetszet (AWG)	24 ... 12

Interfészek

Webszerver	nem
USB
Interfészek száma	1
Csatlakozási mód	USB, A típus, dugasz
Ethernet
Buszrendszer	RJ45
Interfészek száma	4
Csatlakozási mód	RJ45 aljzat
Átviteli sebesség	10/100/1000 MBit/s (100 MBit/s (LAN 3.1 és LAN 3.2), 1000 MBit/s (LAN 1, LAN 2))

Méretek

Külső méretek
Szélesség / Magasság / Mélység	122 mm / 182 mm / 173 mm (ventilátor modul nélkül)
	122 mm / 220 mm / 173 mm (ventilátormodullal)

Az anyagok adatai

Szín	antracitszürke (RAL 7016)

Jellemző értékek

Biztonságtechnikai adatok: EN ISO 13849
Kategória	max. 4
Performance Level (PL)	max. e
Biztonságtechnikai adatok: IEC 61508 - Magas igényű
Safety Integrity Level (SIL)	max. 3
Biztonságtechnikai adatok: EN IEC 62061
Safety Integrity Level Claim Limit (SIL CL)	max. 3

Környezeti feltételek és élettartam

Környezeti feltételek
Védettség	IP20 (Gyártói adatok, UL szempontjából nincs értékelve)
Környezeti hõmérséklet (üzemi)	0 °C ... 60 °C tengerszint felett 2000 m-ig (40 C°-tól csak ventilátor modullal)
		0 °C ... 55 °C 2000 m ... 3000 m a tengerszint felett (csak ventilátormodullal)
		0 °C ... 50 °C 3000 m ... 4000 m a tengerszint felett (csak ventilátormodullal)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 70 °C
Megengedett páratartalom (üzemben)	10 % ... 95 % (lecsapódás nélkül)
Megengedett páratartalom (tárolás/szállítás)	5 % ... 95 % (lecsapódás nélkül)
Rázkódás (üzemi)	20g (az EN 60068-2-27/IEC 60068-2-27 szerint)
Rázkódás (tárolás/szállítás)	20g (az EN 60068-2-27/IEC 60068-2-27 szerint)
Rezgés (üzemi)	1g (az EN 60068-2-6/IEC 60068-2-6 szerint)
Rázkódás (raktározás/szállítás)	1g (az EN 60068-2-6/IEC 60068-2-6 szerint)
Légnyomás (üzemeléskor)	60 kPa ... 108 kPa (tengerszint felett 4000 m-ig)
Légnyomás (tárolás/szállítás)	58 kPa ... 108 kPa (tengerszint felett 4500 m-ig)

Szerelés

Szerelési mód	Kalapsínre szerelés
Szerelési mód	Kalapsínre szerelés

Cikkszám	2404577
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	DRAABC
Termékkulcs	DRAABC
Katalógus oldalszáma	53. (C-6-2019) oldal
GTIN	4055626443966
Tömeg/db (csomagolással)	3 274,4 g
Tömeg/db (csomagolás nélkül)	3 249 g
Vámtarifaszám	85371091
Származási ország	DE

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen
mentességi szabályok, amennyiben ismertek	6(a), 6(a)-I, 6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Lead (CAS-sz.: 7439-92-1)
SCIP	270b9246-7fae-46dd-a74d-6402848075fd
