ELR W3/ 9-400 S - Teljesítményelektronika - 2963569

A cikk tulajdonságai

Terméktípus	Félvezető védőkapcsoló
Üzemmód	100 % ED

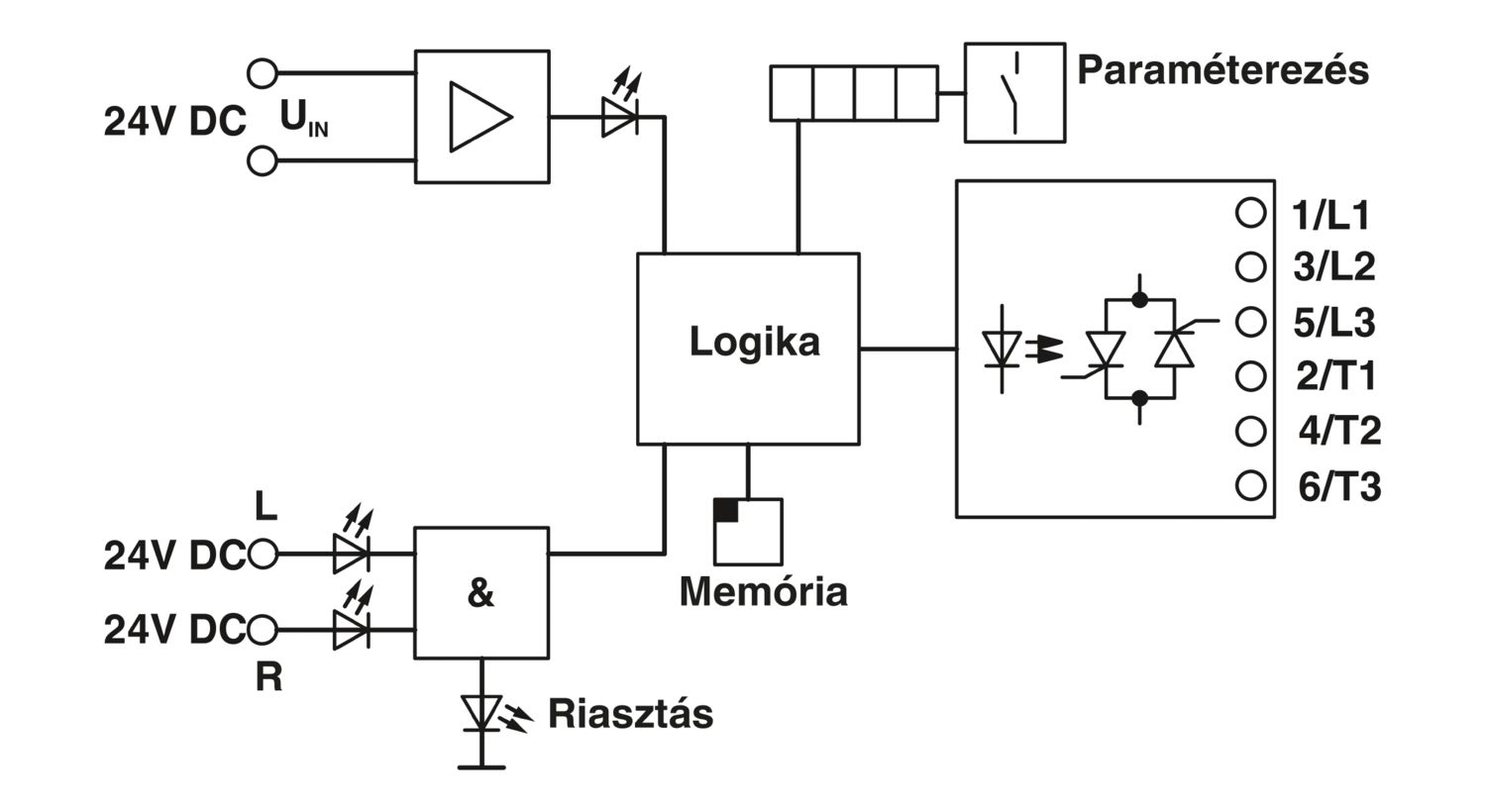

Elektromos jellemzők

Fázisok száma	3
A hálózat típusa	3-fázisú
Vizsgálófeszültség (Bemenet / kimenet)	2,5 kV (50 Hz, 60 s)

Bemeneti adatok

Vezérlés
Bemenet megnevezése	Vezérlőbemenet jobb / bal
Névleges tápfeszültség	24 V DC
Vezérlőfeszültség tartomány U_VN-re vonatkoztatva	0,8 ... 1,2
Bemeneti feszültség U_N	24 V DC
Bemeneti feszültségtartomány U_N-re vonatkoztatva	0,8 ... 1,2
Bemeneti feszültségtartomány U_N-re vonatkoztatva		0,8 ... 1,2
Nyugalmi áram	85 mA
Tip. bemeneti áram U_N esetén	5 mA
Méretezési működtető feszültség U_C	24 V DC
Működtető feszültség tartománya	19,2 V DC ... 28,8 V DC
Feszültségtartomány U_C-re vonatkozóan	0,8 ... 1,2
Feszültségtartomány U_C-re vonatkozóan		0,8 ... 1,2
Méretezési működtető áram I_C	5 mA
Bekapcsolási késleltetés, max.	< 35 ms
Kikapcsolási késleltetés, max.	< 25 ms
Védőkapcsolás	Polaritásvédelem; Soros polaritásvédő-dióda
Védőkapcsolás		Túlfeszültség-védelem
Üzemi feszültség kijelző	LED zöld
Hibajelzés	piros LED
Állapotjelzés	LED (sárga)
Átkapcsolási frekvencia	< 2,5 Hz (cos φ = 0,5 mellett)

Kimeneti adatok

AC kimenet
Névleges üzemi feszültség U_e	400 V AC
Üzemi feszültségtartomány	110 V AC ... 433 V AC
Maximális kapcsolófeszültség	440 V AC (L1/T1)
		440 V AC (L2/T2)
		440 V AC (L3/T3)
Zárófeszültség-csúcs	1000 V
Hálózati frekvencia	50 Hz
Hálózati frekvencia		60 Hz
Tartós terhelő áram	8 A (lásd az öregedési jelleggörbét)
Terhelőáram-tartomány	150 mA ... 8 A (20 °C környezeti hőméréskleten, lásd öregedés)
Szivárgóáram	5 mA (IL1, ki állapotban)
		3 mA (IL2, ki állapotban)
		3 mA (IL3, ki állapotban)
Maradékfeszültség	típ. 1,5 V (IL-nél)
Lökőáram	230 A (tp = 10 ms, 25 °C-on)
Határterhelés-integrál	265 A²s
Védőkapcsolás	RC tag; RC tag
Védőkapcsolás		Túlfeszültség-védelem
Túlfeszültségkorlátozás	> 690 V

Csatlakozási adatok

Vezérlőáramkör
Csatlakozási mód	Csavaros csatlakozás
Csupaszolási hossz	8 mm
Csavarmenet	M3
Merev vezető keresztmetszete	0,2 mm² ... 6 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 4 mm²
Vezető-keresztmetszet AWG	24 ... 10
Terhelő áramkör
Csatlakozási mód	Csavaros csatlakozás
Csupaszolási hossz	8 mm
Csavarmenet	M3
Merev vezető keresztmetszete	0,2 mm² ... 6 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 4 mm²
Vezető-keresztmetszet AWG	24 ... 10

Jelzés

Méretek

Az anyagok adatai

Szín	zöld (RAL 6021)

Környezeti feltételek és élettartam

Környezeti feltételek
Védettség	IP20
Környezeti hõmérséklet (üzemi)	-20 °C ... 60 °C
Környezeti hőmérséklet (tárolás/szállítás)	-20 °C ... 70 °C

Szabványok és meghatározások

Szerelés

Szerelési mód	Kalapsínre szerelés
Szerelési útmutató	sorolható > 20 mm távolságban
Beépítési pozíció	függőleges (alapsín vízszintes)

Cikkszám	2963569
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	DK7222
Termékkulcs	DK7222
Katalógus oldalszáma	44. (C-5-2019) oldal
GTIN	4017918922498
Tömeg/db (csomagolással)	789,5 g
Tömeg/db (csomagolás nélkül)	663,72 g
Vámtarifaszám	85364900
Származási ország	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
