SMKDS 3/11 BK H1L P35
-
Nyomtatott áramköri kapocs
1031405

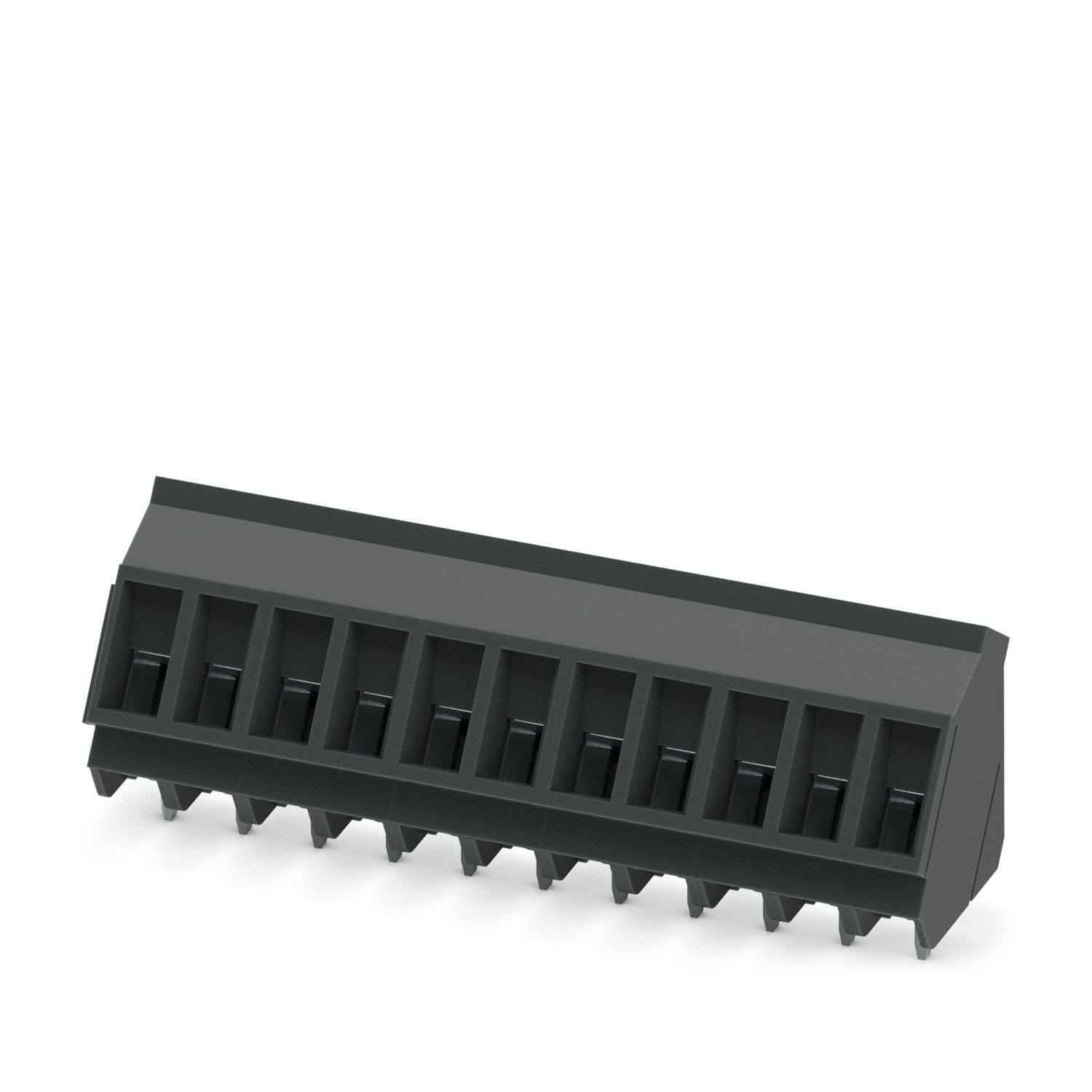

Nyomtatott áramköri kapocs, névleges áram: 24 A, méretezési feszültség (III/2): 400 V, névleges keresztmetszet: 2,5 mm2, sorok száma: 1, pólusszám soronként: 11, cikkcsalád: SMKDS 3, raszterméret: 5 mm, csatlakozási mód: Csavaros csatlakozás húzóhüvellyel, csavarhozzáférési forma: H1L Philips csavarfej hosszanti réssel, szerelés: Hullámforrasztás, csatlakozási irány vezeték/NYÁK: 55 °, szín: fekete, Lábkiosztás: Lineáris lábkiosztás, Lábhossz: [P]: 3,5 mm, potenciálonkénti forrasztócsúcsok száma: 1, csomagolás módja: kartondobozba csomagolva
Termékrészletek
| Terméktípus | Nyomtatott áramköri kapocs |
| Termékcsalád | SMKDS 3 |
| Termékcsalád | COMBICON Terminals M |
| Pólusszám | 11 |
| Raszterméret | 5 mm |
| Sorok száma | 1 |
| Lábelrendezés | Lineáris lábkiosztás |
| A potenciálonkénti forrasztócsúcsok száma | 1 |
| Tulajdonságok | |
| IN névleges áramerősség | 24 A |
| UN névleges feszültség | 400 V |
| Méretezési feszültség (III/3) | 250 V |
| Méretezési lökőfeszültség (III/3) | 4 kV |
| Méretezési feszültség (III/2) | 400 V |
| Méretezési lökőfeszültség (III/2) | 4 kV |
| Méretezési feszültség (II/2) | 630 V |
| Méretezési lökőfeszültség (II/2) | 4 kV |
| Csatlakozástechnika | |
| Kialakítás | Sorolható NYÁK sorkapocs |
| Névleges keresztmetszet | 2,5 mm² |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Csavaros csatlakozás húzóhüvellyel |
| Merev vezető keresztmetszete | 0,2 mm² ... 4 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 2,5 mm² |
| Vezető-keresztmetszet AWG | 24 ... 12 |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül | 0,25 mm² ... 2,5 mm² |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral | 0,25 mm² ... 2,5 mm² |
| 2 azonos keresztmetszetű merev vezető | 0,2 mm² ... 1,5 mm² |
| 2 azonos keresztmetszetű hajlékony vezető | 0,2 mm² ... 1,5 mm² |
| 2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel | 0,25 mm² ... 0,75 mm² |
| 2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel | 0,5 mm² ... 1,5 mm² |
| Csupaszolási hossz | 8 mm |
| Csavarfej befogása | Philips csavarfej hosszanti réssel (H1L) |
| Meghúzási nyomaték | 0,5 Nm ... 0,6 Nm |
| Szerelési mód | Hullámforrasztás |
| Lábelrendezés | Lineáris lábkiosztás |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | merülőónozással |
| A csatlakozási pont fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| A forrasztható rész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| Anyagadatok - készülékház | |
| Szín (Ház) | fekete (9005) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |
| Alkalmazási útmutató | A biztonságos vezető-csatlakoztatáshoz mindig be kell tartani egy meghatározott meghúzó nyomatékot. Különösen két- vagy hárompólusú nyomtatott áramköri kapcsok esetén ezt az érintkezőnkénti egyedi forrcsúcs nem tudja megtartani. Ezért a vezeték-csatlakozásnál lévő kapcsokat meg kell támasztani (kézzel rögzíteni és a csatlakozóházon megtámasztani). |
| Méretrajz |
|
| Raszterméret | 5 mm |
| Szélesség [w] | 55 mm |
| Magasság [h] | 21,37 mm |
| Hossz [l] | 15,68 mm |
| Beépítési magasság | 17,87 mm |
| Forrasztócsap hossza, [P] | 3,5 mm |
| Csapméretek | 0,9 x 0,9 mm |
| NYÁK-kialakítás | |
| Furatlyuk átmérője | 1,3 mm |
| Átütési távolságok és kúszóutak | | |
| Vizsgálati specifikáció | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Szigetelőanyag csoport | I |
| Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Névleges szigetelési feszültség (III/3) | 250 V |
| Méretezési lökőfeszültség (III/3) | 4 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 3 mm |
| a kúszóút legkisebb értéke (III/3) | 3,2 mm |
| Névleges szigetelési feszültség (III/2) | 400 V |
| Méretezési lökőfeszültség (III/2) | 4 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 3 mm |
| a kúszóút legkisebb értéke (III/2) | 3 mm |
| Névleges szigetelési feszültség (II/2) | 630 V |
| Méretezési lökőfeszültség (II/2) | 4 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 3 mm |
| a kúszóút legkisebb értéke (II/2) | 3,2 mm |
| Környezeti feltételek | |
| Környezeti hőmérséklet (üzemi) | -40 °C ... 100 °C (Az áramterhelhetőségi / csökkenési görbétől függően) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
Az Ön előnyei
Az ismert csatlakoztatási elv révén világszerte használható
Csekély felmelegedés a maximális érintkezőerőnek köszönhetően
Két vezeték csatlakoztatható
A ferde csatlakozás lehetővé teszi a többsoros elrendezést a nyomtatott áramköri lapon
Az integrált közdugaszolás elleni védelem meggátolja a vezető téves dugaszolását a húzóhüvely alá
Az oldalsó reteszelés lehetővé teszi különböző pólusszámok egyedi összeállítását
