PTDA 1,5/ 2-3,5 GY
-
Nyomtatott áramköri kapocs
1215545

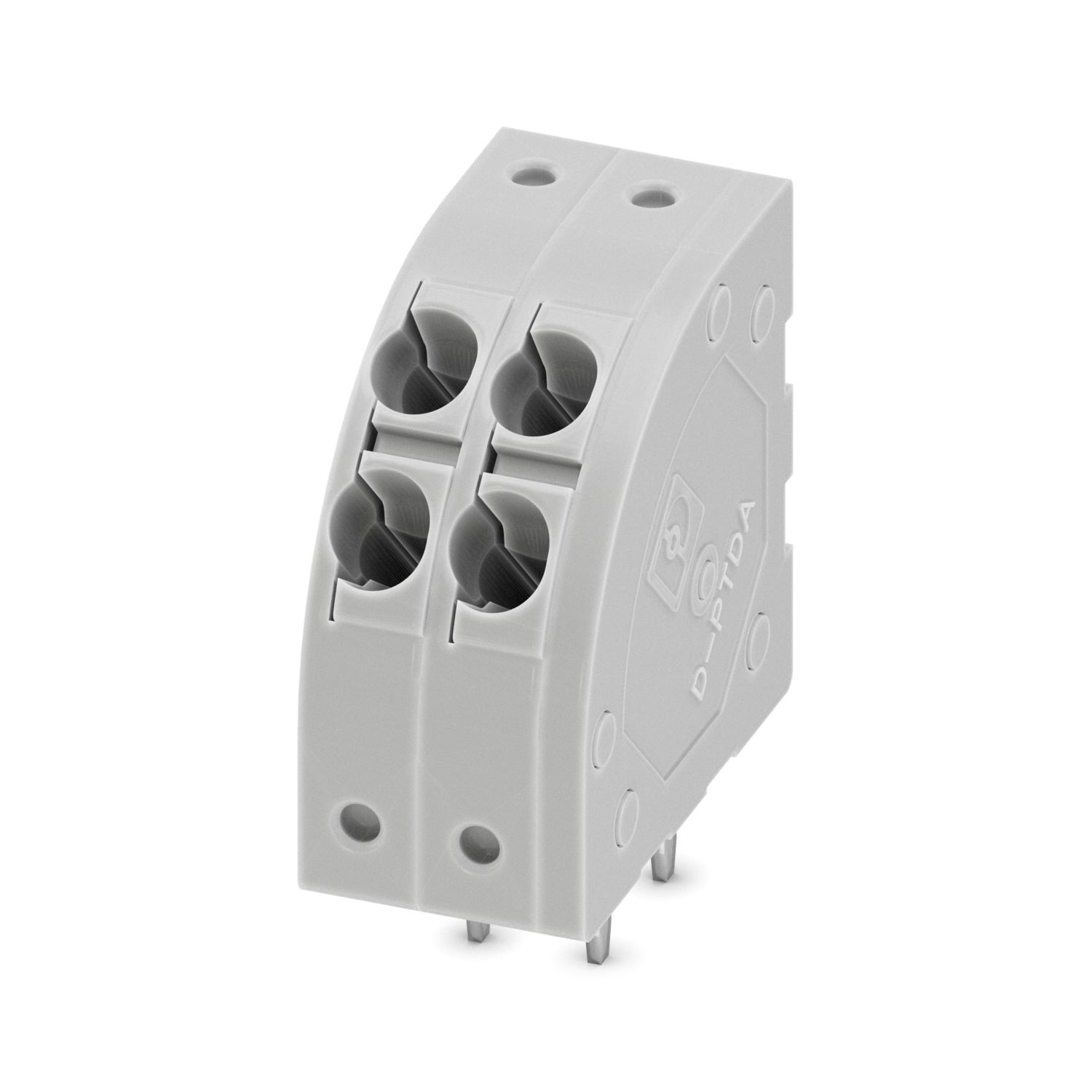

Nyomtatott áramköri kapocs, névleges áram: 17,5 A, méretezési feszültség (III/2): 240 V, névleges keresztmetszet: 1,5 mm2, sorok száma: 1, pólusszám soronként: 2, cikkcsalád: PTDA 1,5/, raszterméret: 3,5 mm, csatlakozási mód: Direkt rugós csatlakozás, szerelés: Hullámforrasztás, csatlakozási irány vezeték/NYÁK: 45 °, szín: szürke, Lábkiosztás: Lineáris lábkiosztás, Lábhossz: [P]: 3,5 mm, potenciálonkénti forrasztócsúcsok száma: 2, csomagolás módja: kartondobozba csomagolva
Termékrészletek
| Terméktípus | Nyomtatott áramköri kapocs |
| Termékcsalád | PTDA 1,5/ |
| Termékcsalád | COMBICON Terminals S |
| Pólusszám | 2 |
| Raszterméret | 3,5 mm |
| Sorok száma | 1 |
| Lábelrendezés | Lineáris lábkiosztás |
| A potenciálonkénti forrasztócsúcsok száma | 2 |
| Tulajdonságok | |
| IN névleges áramerősség | 17,5 A |
| UN névleges feszültség | 240 V |
| Méretezési feszültség (III/3) | 200 V |
| Méretezési lökőfeszültség (III/3) | 2,5 kV |
| Méretezési feszültség (III/2) | 240 V |
| Méretezési lökőfeszültség (III/2) | 2,5 kV |
| Méretezési feszültség (II/2) | 400 V |
| Méretezési lökőfeszültség (II/2) | 2,5 kV |
| Csatlakozástechnika | |
| Névleges keresztmetszet | 1,5 mm² |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Merev vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 24 ... 16 |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül | 0,5 mm² ... 1,5 mm² |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral | 0,5 mm² ... 0,5 mm² |
| 2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel | 0,5 mm² ... 0,5 mm² |
| Csupaszolási hossz | 10 mm |
| Szerelési mód | Hullámforrasztás |
| Lábelrendezés | Lineáris lábkiosztás |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | galvanikusan ónozott |
| A csatlakozási pont fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| A forrasztható rész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| Anyagadatok - készülékház | |
| Szín (Ház) | szürke (7042) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |
| Méretrajz |
|
| Raszterméret | 3,5 mm |
| Szélesség [w] | 8,4 mm |
| Magasság [h] | 19,5 mm |
| Hossz [l] | 16 mm |
| Beépítési magasság | 16 mm |
| Forrasztócsap hossza, [P] | 3,5 mm |
| Csapméretek | 1 x 0,4 mm |
| NYÁK-kialakítás | |
| Csaptávolság | 3,5 mm |
| Furatlyuk átmérője | 1,3 mm |
| Csatlakoztatás ellenőrzése | |
| Vizsgálati specifikáció | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Eredmény | A vizsgálaton megfelelt |
| Vezetéksérülés és -lazulás vizsgálata | |
| Vizsgálati specifikáció | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Eredmény | A vizsgálaton megfelelt |
| Húzásvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Vezeték-keresztmetszet/vezetéktípus/húzóerő előírt érték / tényleges érték | 0,2 mm² / tömör / > 10 N |
| 0,2 mm² / hajlékony / > 10 N | |
| 1,5 mm² / tömör / > 40 N | |
| 1,5 mm² / hajlékony / > 40 N | |
| hajlításvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Eredmény | A vizsgálaton megfelelt |
| Melegedésvizsgálat | |
| Vizsgálati specifikáció | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Melegedésvizsgálatra vonatkozó követelmény | A nyomtatott áramköri lap csatlakozókapcsán a környezeti hőmérséklet és a felmelegedés összesített értéke nem lépheti túl a felső hőmérsékleti határértéket. |
| Szigetelési ellenállás | |
| Vizsgálati specifikáció | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Szomszédos pólusok közötti szigetelési ellenállás | > 5 MΩ |
| Átütési távolságok és kúszóutak | | |
| Vizsgálati specifikáció | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Szigetelőanyag csoport | I |
| Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Névleges szigetelési feszültség (III/3) | 200 V |
| Méretezési lökőfeszültség (III/3) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 1,5 mm |
| a kúszóút legkisebb értéke (III/3) | 2,5 mm |
| Névleges szigetelési feszültség (III/2) | 240 V |
| Méretezési lökőfeszültség (III/2) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 1,5 mm |
| a kúszóút legkisebb értéke (III/2) | 1,25 mm |
| Névleges szigetelési feszültség (II/2) | 400 V |
| Méretezési lökőfeszültség (II/2) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 1,5 mm |
| a kúszóút legkisebb értéke (II/2) | 2 mm |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6:1996-05 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,35 mm (10 Hz ... 60,1 Hz) |
| Gyorsulás | 5g (60,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Izzószálas vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Hőmérséklet | 850 °C |
| Hatástartam | 5 s |
| Környezeti feltételek | |
| Környezeti hőmérséklet (üzemi) | -40 °C ... 105 °C (a deratinggörbe függvényében) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
Az Ön előnyei
Szerszám nélküli, időmegtakarító direkt rugós csatlakozás
A definiált érintkezőerő hosszú ideig stabil érintkezést garantál
Potenciálok egyszerű áthurkolása − optimális buszos alkalmazásokhoz
A beépített vizsgálólehetőség révén gyors és kényelmes vizsgálatra van mód
Lekerekített kialakítás az egyedi készülékkialakításért
A kettős forrasztócsúcsok csökkentik a forraszhelyek mechanikai igénybevételét
