NYÁK-lapokhoz való közvetlen dugaszok, névleges keresztmetszet: 1 mm2, szín: zöld, névleges áram: 8 A, méretezési feszültség (III/2): 200 V, érintkezőfelület: Sn, érintkezőtípus: Aljzat, potenciálok száma: 4, sorok száma: 1, pólusszám: 4, csatlakozások száma: 4, cikkcsalád: ZEC 1,0/..-ST, raszterméret: 3,5 mm, csatlakozási mód: Húzó rugós csatlakozás, szerelés: Direkt dugaszolási technika, csatlakozási irány vezeték/NYÁK: 0 °, dugaszolt rendszer: ZEC, reteszelés: Reteszes rögzítés, rögzítési mód: Reteszelő perem, csomagolás módja: kartondobozba csomagolva
| Terméktípus | NYÁK-lapokhoz való közvetlen dugaszok |
| Termékcsalád | ZEC 1,0/..-ST |
| Termékcsalád | COMBICON Connectors S |
| Kialakítás | Direkt dugaszcsatlakozó |
| Pólusszám | 4 |
| Raszterméret | 3,5 mm |
| Csatlakozások száma | 4 |
| Sorok száma | 1 |
| Potenciálok száma | 4 |
| Rögzítőperem | nincs |
| Tulajdonságok | |
| IN névleges áramerősség | 8 A |
| UN névleges feszültség | 200 V |
| Átmeneti ellenállás | 1,3 mΩ |
| Méretezési feszültség (III/3) | 160 V |
| Méretezési lökőfeszültség (III/3) | 2,5 kV |
| Méretezési feszültség (III/2) | 200 V |
| Méretezési lökőfeszültség (III/2) | 2,5 kV |
| Méretezési feszültség (II/2) | 320 V |
| Méretezési lökőfeszültség (II/2) | 2,5 kV |
| Csatlakozástechnika | |
| Kialakítás | Direkt dugaszcsatlakozó |
| Dugaszolható csatlakozórendszer | ZEC |
| Névleges keresztmetszet | 1 mm² |
| Érintkezőtípus | Aljzat |
| Reteszelés | |
| Reteszelés módja | Reteszes rögzítés |
| Rögzítőperem | Reteszelő perem |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Húzó rugós csatlakozás |
| Ér csatlakozási iránya a dugaszolás irányához | 0 ° |
| Merev vezető keresztmetszete | 0,2 mm² ... 1 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 1 mm² |
| Vezető-keresztmetszet AWG | 24 ... 16 |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül | 0,25 mm² ... 1 mm² |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral | 0,25 mm² ... 0,75 mm² |
| 2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel | 0,5 mm² ... 0,5 mm² |
| Csupaszolási hossz | 7 mm |
| Szigetelőgallér nélküli érvéghüvelyek adatai | |
| ajánlott krimpelőfogó | 1212034 CRIMPFOX 6 |
| Szigetelőgalléros érvéghüvelyek adatai | |
| ajánlott krimpelőfogó | 1212034 CRIMPFOX 6 |
| Szerelési mód | Direkt dugaszolási technika |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | merülőónozással |
| A csatlakozási pont fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| Az érintkezőrész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| Anyagadatok - készülékház | |
| Szín (Ház) | zöld (6021) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |
| Üzemeltetési tudnivalók | A COMBICON dugaszolható csatlakozók a DIN EN 61984 szabvány értelmében kapcsolási teljesítmény nélküli dugaszolható csatlakozók (COC). Rendeltetésszerű használat mellett feszültség, illetve terhelés alatti állapotban csatlakoztatásuk és szétválasztásuk is tilos. |

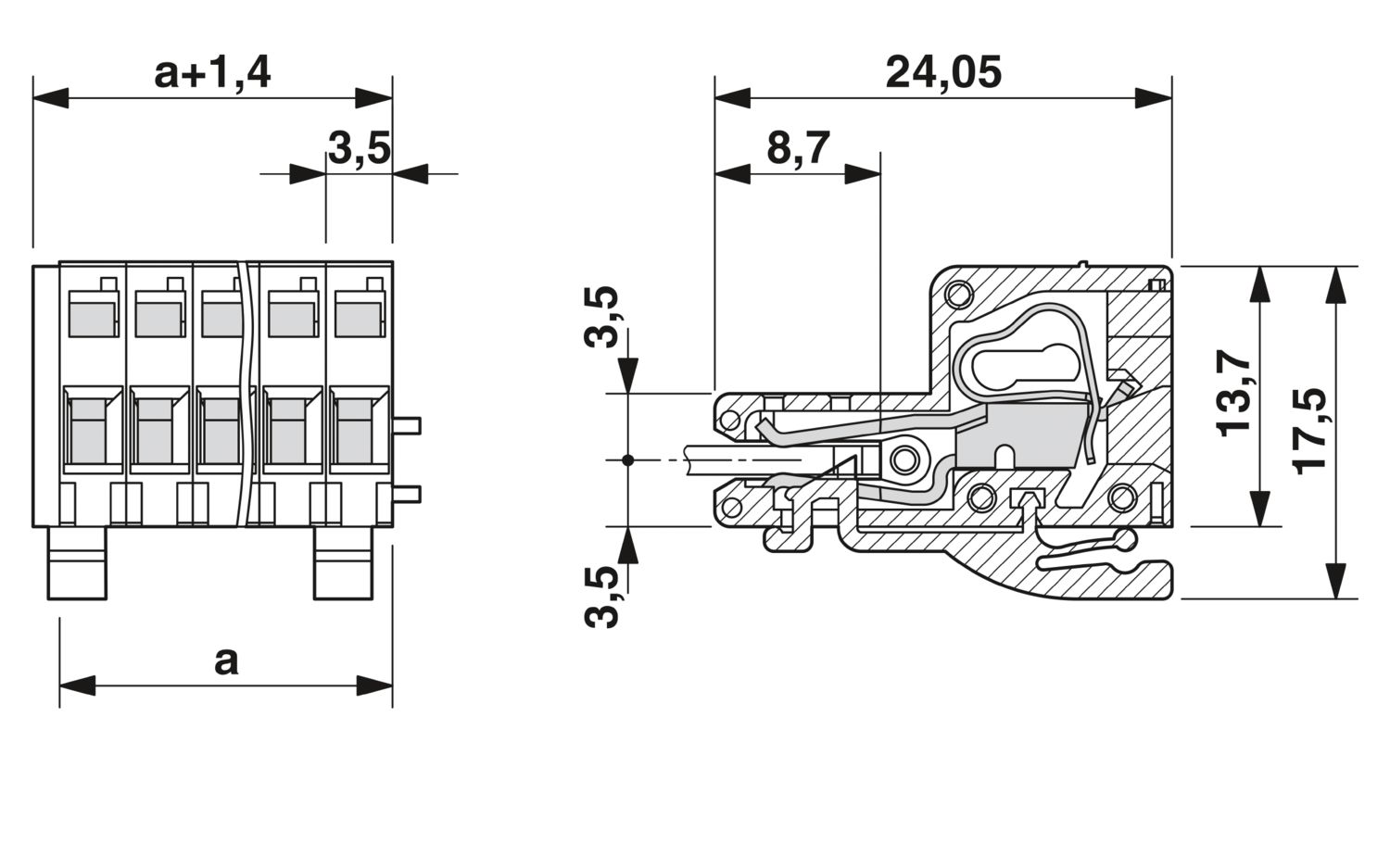

| Méretrajz |
|
| Raszterméret | 3,5 mm |
| Szélesség [w] | 15,28 mm |
| Magasság [h] | 17,5 mm |
| Hossz [l] | 24,05 mm |
| Vezetéksérülés és -lazulás vizsgálata | |
| Vizsgálati specifikáció | DIN EN 60999 (VDE 0609-1):1994-04 |
| Eredmény | A vizsgálaton megfelelt |
| Többszöri csatlakoztatás és kioldás | |
| Vizsgálati specifikáció | DIN EN 60999 (VDE 0609-1):1994-04 |
| Eredmény | A vizsgálaton megfelelt |
| Húzásvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60999 (VDE 0609-1):1994-04 |
| Vezeték-keresztmetszet/vezetéktípus/húzóerő előírt érték / tényleges érték | 0,2 mm² / tömör / > 10 N |
| 0,2 mm² / hajlékony / > 10 N | |
| 1 mm² / tömör / > 35 N | |
| 1 mm² / hajlékony / > 35 N | |
| Dugaszolási és húzóerők | |
| Eredmény | A vizsgálaton megfelelt |
| A ciklusok száma | 20 |
| Dugaszolási erő pólusonként kb. | 5 N |
| Húzóerő pólusonként kb. | 3 N |
| Feliratozások tartóssága | |
| Vizsgálati specifikáció | DIN EN 60068-2-70:1996-07 |
| Eredmény | A vizsgálaton megfelelt |
| Szemrevételező vizsgálat | |
| Vizsgálati specifikáció | DIN IEC 60512-2:1994-05 |
| Eredmény | A vizsgálaton megfelelt |
| Méretvizsgálat | |
| Vizsgálati specifikáció | DIN IEC 60512-2:1994-05 |
| Eredmény | A vizsgálaton megfelelt |
| Termikus vizsgálat | C vizsgálati csoport | |
| Vizsgálati specifikáció | DIN EN 60512-5-1:2003-01 |
| Ellenőrzött pólusszám | 12 |
| Szigetelési ellenállás | |
| Vizsgálati specifikáció | DIN IEC 60512-2:1994-05 |
| Szomszédos pólusok közötti szigetelési ellenállás | 1011 Ω |
| Átütési távolságok és kúszóutak | | |
| Vizsgálati specifikáció | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Szigetelőanyag csoport | I |
| Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Névleges szigetelési feszültség (III/3) | 160 V |
| Méretezési lökőfeszültség (III/3) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 1,5 mm |
| a kúszóút legkisebb értéke (III/3) | 2 mm |
| Névleges szigetelési feszültség (III/2) | 200 V |
| Méretezési lökőfeszültség (III/2) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 1,5 mm |
| a kúszóút legkisebb értéke (III/2) | 1,5 mm |
| Névleges szigetelési feszültség (II/2) | 320 V |
| Méretezési lökőfeszültség (II/2) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 1,5 mm |
| a kúszóút legkisebb értéke (II/2) | 1,6 mm |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6:1996-05 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,35 mm (10 Hz ... 60,1 Hz) |
| Gyorsulás | 5g (60,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Élettartam-vizsgálat | |
| Vizsgálati specifikáció | DIN IEC 60512-5:1994-05 |
| R1 átmeneti ellenállás | 1,3 mΩ |
| R2 átmeneti ellenállás | 2 mΩ |
| Dugaszolási ciklusok | 20 |
| Klimatikus vizsgálat | |
| Vizsgálati specifikáció | DIN EN ISO 6988:1997-03 |
| Korróziós igénybevétel | 0,2 dm3 SO2 , 300 dm3/40 °C/1 ciklusra |
| Hőigénybevétel | 100 °C/168 h |
| Álló váltakozófeszültség | 1,39 kV |
| Környezeti feltételek | |

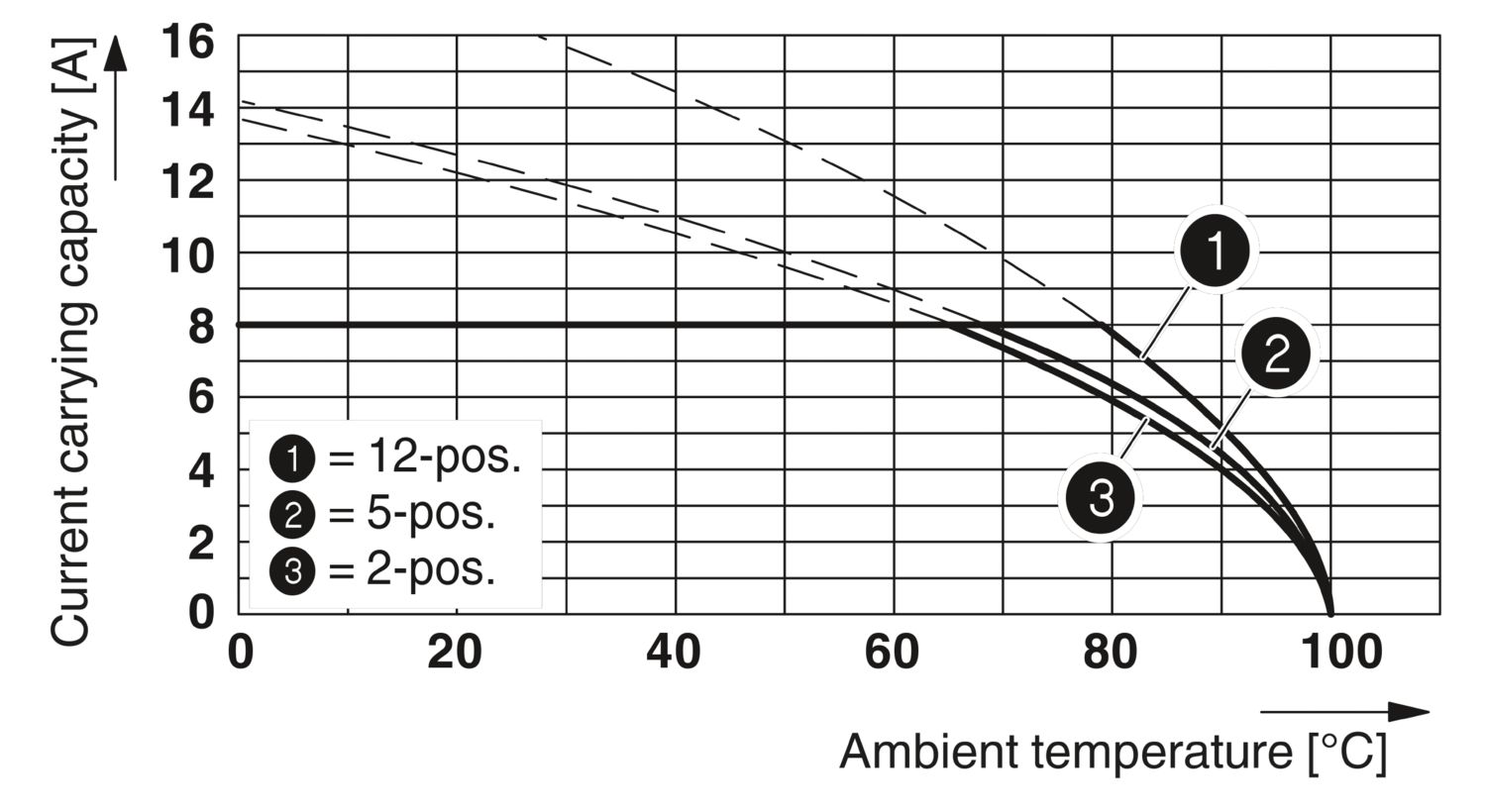

| Környezeti hőmérséklet (üzemi) | -40 °C ... 100 °C (a deratinggörbe függvényében) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| Felhasználói csoport B | ||||
| 150 V | 8 A | 26 - 16 | ||
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 160 V | 8 A | 0,2 - 1 |
