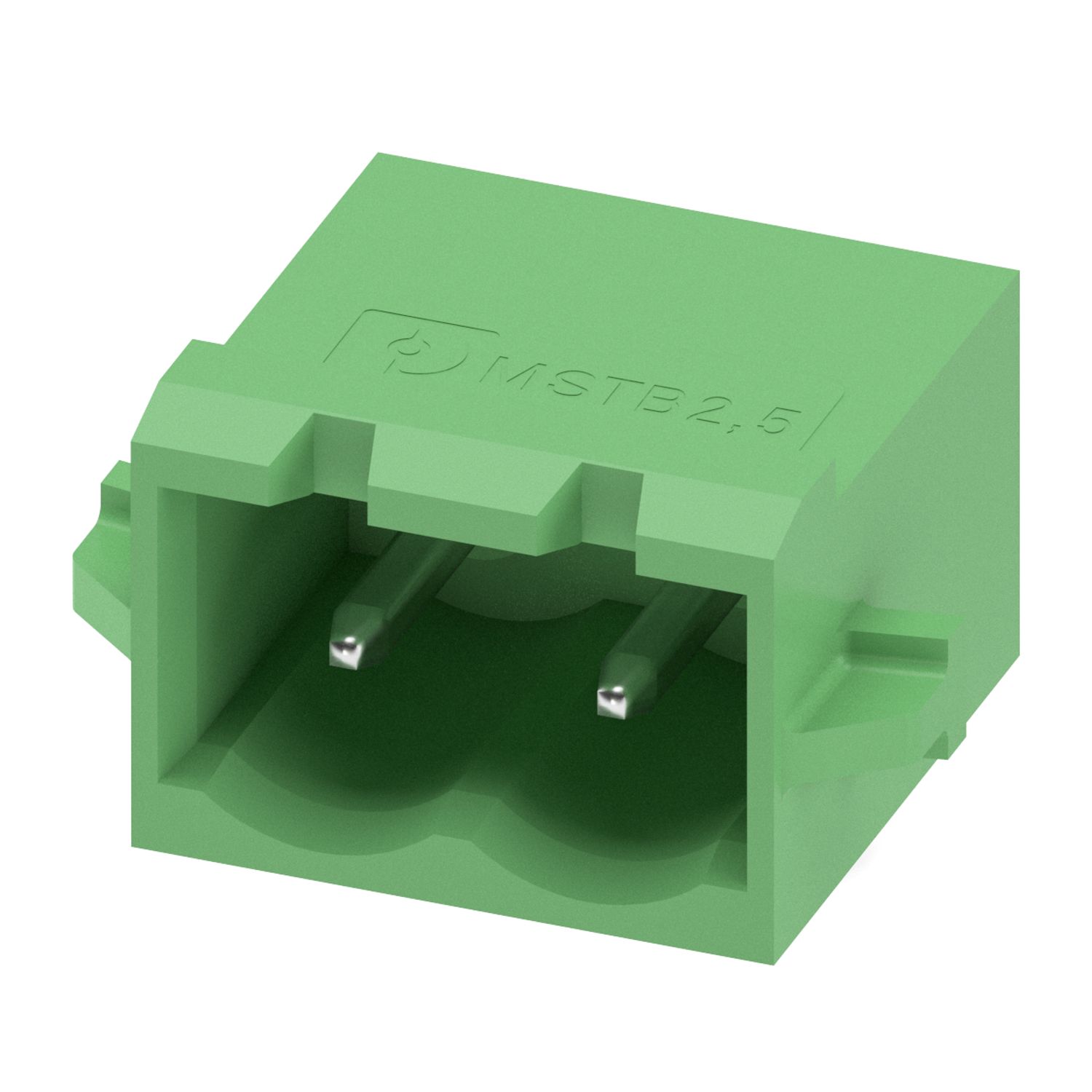

MSTBA 2,5/ 2-G-RN - Alapsáv nyomtatott áramköri lapokhoz

1944783

Alapsáv nyomtatott áramköri lapokhoz, névleges keresztmetszet: 2,5 mm², szín: zöld, névleges áram: 12 A, méretezési feszültség (III/2): 320 V, érintkezőfelület: Sn, érintkezőtípus: Csap, potenciálok száma: 2, sorok száma: 1, pólusszám: 2, csatlakozások száma: 2, cikkcsalád: MSTBA 2,5/..-G-RN, raszterméret: 5 mm, szerelés: Hullámforrasztás, lábkiosztás: Lineáris lábkiosztás, lábhossz: [P]: 3,23 mm, potenciálonkénti forrasztócsúcsok száma: 1, dugaszolt rendszer: COMBICON MSTB 2,5, Csatlakozóprofil elrendezése: Standard, reteszelés: Reteszes rögzítés, rögzítési mód: Rögzítőpecek, csomagolás módja: kartondobozba csomagolva, Rögzítőpecekkel ellátott termék

Termékrészletek

Terméktípus	Alapsáv nyomtatott áramköri lapokhoz
Termékcsalád	MSTBA 2,5/..-G-RN
Termékcsalád	COMBICON Connectors M
Kialakítás	standard
Pólusszám	2
Raszterméret	5 mm
Csatlakozások száma	2
Sorok száma	1
Potenciálok száma	2
Rögzítőperem	Rögzítőpecek
Lábelrendezés	Lineáris lábkiosztás
A potenciálonkénti forrasztócsúcsok száma	1

Tulajdonságok
I_N névleges áramerősség	12 A
U_N névleges feszültség	320 V
Átmeneti ellenállás	1 mΩ
Méretezési feszültség (III/3)	250 V
Méretezési lökőfeszültség (III/3)	4 kV
Méretezési feszültség (III/2)	320 V
Méretezési lökőfeszültség (III/2)	4 kV
Méretezési feszültség (II/2)	400 V
Méretezési lökőfeszültség (II/2)	4 kV

Szerelési mód	Hullámforrasztás
Lábelrendezés	Lineáris lábkiosztás

Anyagadatok - kapcsolat
Megjegyzés	Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint
Érintkező anyaga	Cu-ötvözet
Felszín minősége	galvanikusan ónozott
Az érintkezőrész fémfelülete (fedőréteg)	Cink (3 - 5 µm Sn)
Az érintkezőrész fémfelülete (köztes réteg)	Nikkel (1,3 - 3 µm Ni)
A forrasztható rész fémfelülete (fedőréteg)	Cink (3 - 5 µm Sn)
A forrasztható rész fémfelülete (köztes réteg)	Nikkel (1,3 - 3 µm Ni)
Anyagadatok - készülékház
Szín (Ház)	zöld (6021)
Szigetelőanyag	PBT
Szigetelőanyag csoport	IIIa
CTI az IEC 60112 szabvány szerint	225
Éghetőségi osztály az UL 94 szerint	V0

Üzemeltetési tudnivalók	A COMBICON dugaszolható csatlakozók a DIN EN 61984 szabvány értelmében kapcsolási teljesítmény nélküli dugaszolható csatlakozók (COC). Rendeltetésszerű használat mellett feszültség, illetve terhelés alatti állapotban csatlakoztatásuk és szétválasztásuk is tilos.

Méretrajz
Raszterméret	5 mm
Szélesség [w]	15,82 mm
Magasság [h]	11,8 mm
Hossz [l]	12 mm
Beépítési magasság	8,57 mm
Forrasztócsap hossza, [P]	3,23 mm
Csapméretek	1 x 1 mm
NYÁK-kialakítás
Csaptávolság	5,08 mm
Furatlyuk átmérője	1,4 mm

Szemrevételező vizsgálat
Vizsgálati specifikáció	DIN EN 60512-1-1:2003-01
Eredmény	A vizsgálaton megfelelt
Méretvizsgálat
Vizsgálati specifikáció	DIN EN 60512-1-2:2003-01
Eredmény	A vizsgálaton megfelelt
Feliratozások tartóssága
Vizsgálati specifikáció	DIN EN 60068-2-70:1996-07
Eredmény	A vizsgálaton megfelelt
Polarizáció és kódolás
Vizsgálati specifikáció	DIN EN 60512-13-5:2006-11
Eredmény	A vizsgálaton megfelelt
Érintkezőtartó használat közben
Vizsgálati specifikáció	DIN EN 60512-15-1:2009-03
Érintkezőtartó használat közben Követelmény: >20 N	A vizsgálaton megfelelt
Dugaszolási és húzóerők
Eredmény	A vizsgálaton megfelelt
A ciklusok száma	25
Dugaszolási erő pólusonként kb.	8 N
Húzóerő pólusonként kb.	6 N

Termikus vizsgálat \| C vizsgálati csoport
Vizsgálati specifikáció	DIN EN 60512-5-1:2003-01
Ellenőrzött pólusszám	18
Szigetelési ellenállás
Vizsgálati specifikáció	DIN EN 60512-3-1:2003-01
Szomszédos pólusok közötti szigetelési ellenállás	> 5 MΩ
Átütési távolságok és kúszóutak \|
Vizsgálati specifikáció	DIN EN 60664-1 (VDE 0110-1):2008-01
Szigetelőanyag csoport	IIIa
Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11))	CTI 225
Névleges szigetelési feszültség (III/3)	250 V
Méretezési lökőfeszültség (III/3)	4 kV
a levegőszakasz legkisebb értéke - inhomogén mező (III/3)	3 mm
a kúszóút legkisebb értéke (III/3)	4 mm
Névleges szigetelési feszültség (III/2)	320 V
Méretezési lökőfeszültség (III/2)	4 kV
a levegőszakasz legkisebb értéke - inhomogén mező (III/2)	3 mm
a kúszóút legkisebb értéke (III/2)	3,2 mm
Névleges szigetelési feszültség (II/2)	400 V
Méretezési lökőfeszültség (II/2)	4 kV
a levegőszakasz legkisebb értéke - inhomogén mező (II/2)	3 mm
a kúszóút legkisebb értéke (II/2)	4 mm

Rezgésvizsgálat
Vizsgálati specifikáció	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frekvencia	10 - 150 - 10 Hz
Sweepelés sebessége	1 oktáv/perc
Amplitúdó	0,35 mm (10 Hz ... 60,1 Hz)
Gyorsulás	5g (60,1 Hz ... 150 Hz)
Vizsgálati időtartam tengelyenként	2,5 h
Vizsgálati irányok	X-, Y- és Z-tengely
Élettartam-vizsgálat
Vizsgálati specifikáció	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Maximális lökőfeszültség tengerszinten	4,8 kV
R₁ átmeneti ellenállás	1 mΩ
R₂ átmeneti ellenállás	1 mΩ
Dugaszolási ciklusok	25
Szomszédos pólusok közötti szigetelési ellenállás	> 5 MΩ
Klimatikus vizsgálat
Vizsgálati specifikáció	DIN EN ISO 6988:1997-03
Korróziós igénybevétel	0,2 dm³SO₂, 300 dm³/40 °C/1 ciklusra
Hőigénybevétel	100 °C/168 h
Álló váltakozófeszültség	2,21 kV
Környezeti feltételek

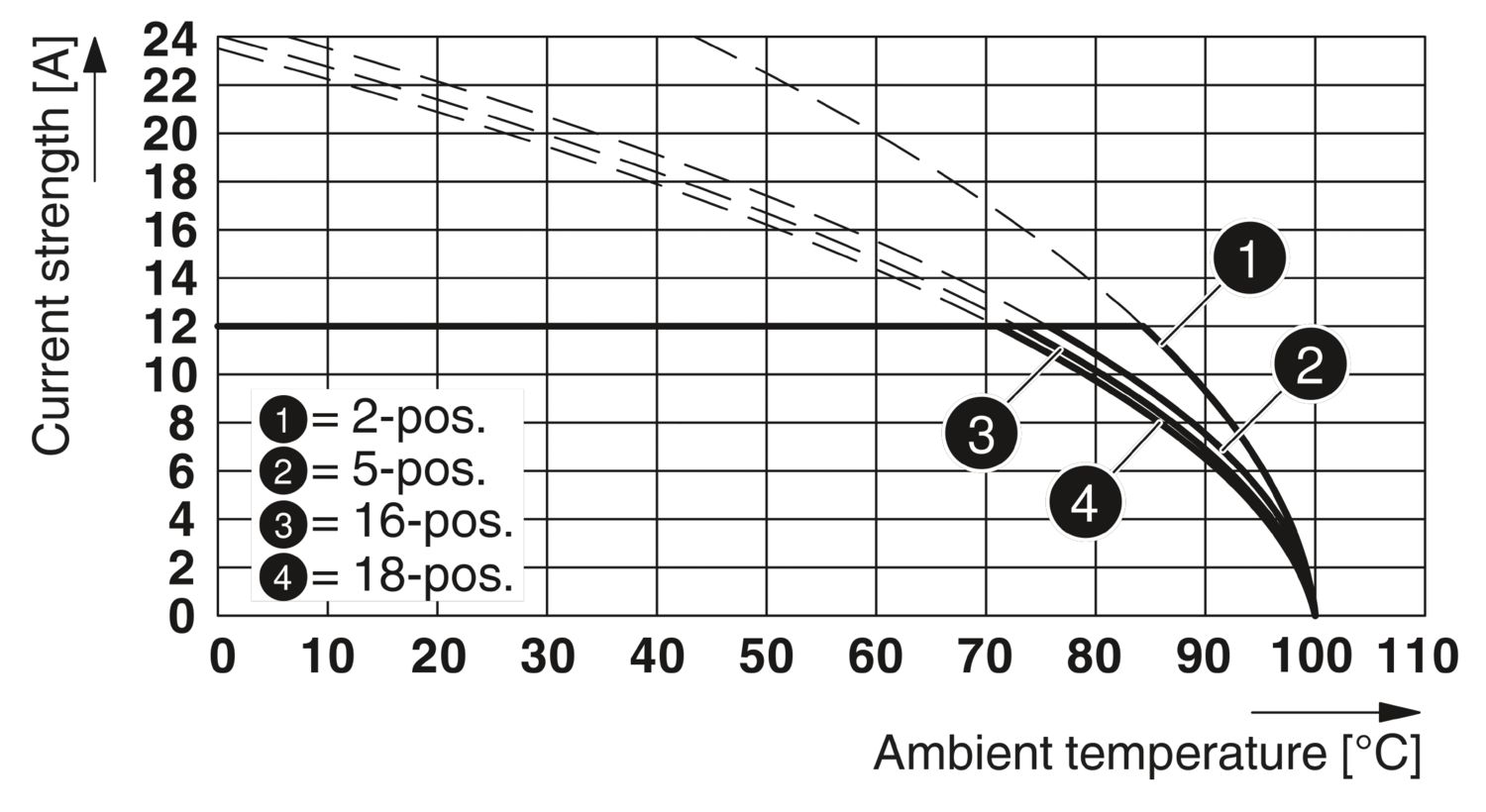

Környezeti hőmérséklet (üzemi)	-40 °C ... 100 °C (a deratinggörbe függvényében)
Környezeti hőmérséklet (tárolás/szállítás)	-40 °C ... 70 °C
Relatív légnedvesség (tárolás/szállítás)	30 % ... 70 %
Környezeti hőmérséklet (szerelés)	-5 °C ... 100 °C

Csomagolás módja	kartondobozba csomagolva

Kereskedelmi adatok

Cikkszám	1944783
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	AACSGI
Termékkulcs	AACSGI
Katalógus oldalszáma	313. (C-1-2013) oldal
GTIN	4017918891046
Tömeg/db (csomagolással)	1,38 g
Tömeg/db (csomagolás nélkül)	1,02 g
Vámtarifaszám	85366930
Származási ország	DE

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N
Felhasználói csoport B
	300 V	15 A
Felhasználói csoport D
	300 V	10 A

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
	250 V	12 A

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N
Felhasználói csoport B
	300 V	10 A
Felhasználói csoport D
	300 V	10 A

Environmental product compliance

Kompatibilis termékek

Illeszkedő ellendarabok

Tartozékok

Az Ön előnyei

A lehető legnagyobb rugalmasság a készülékek tervezésében − egyféle alapsáv a különböző csatlakozástechnikájú dugaszolható csatlakozókhoz

Az ismert szerelési elv lehetővé teszi a világméretű felhasználást

Zárt körvonal a dugaszolható csatlakozás optimális stabilitása érdekében

Az intuitív módon kezelhető reteszelés meggátolja a szándékolatlan bontást

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
