cULus által elismert
Engedély azonosítója: E60425-20050718| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 8 A | |||
| D | ||||
| 300 V | 8 A | |||

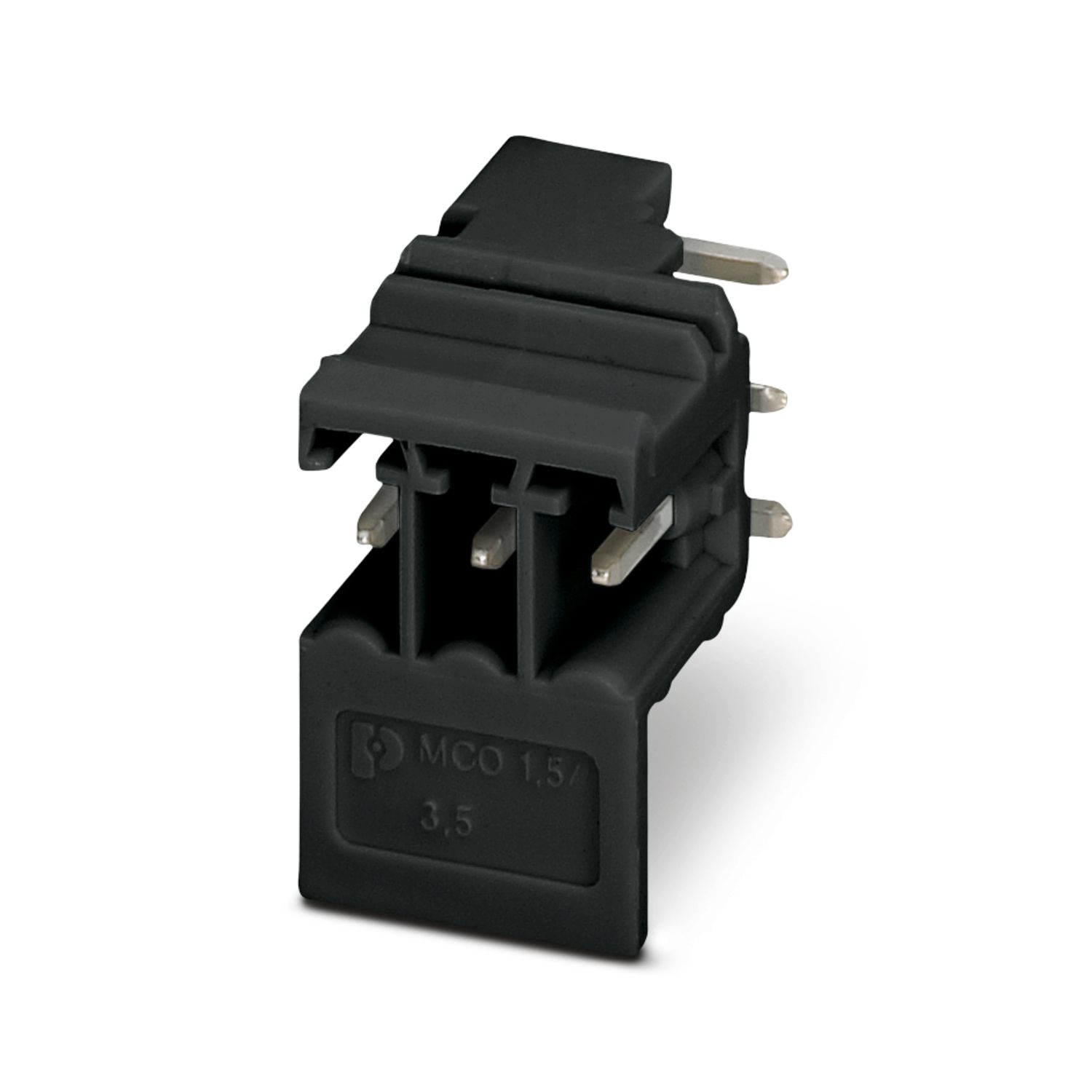

MCO 1,5/ 3-G1R-3,5 BK
-
Alapsáv nyomtatott áramköri lapokhoz
1077449
Alapsáv nyomtatott áramköri lapokhoz, névleges keresztmetszet: 1,5 mm2, szín: fekete, névleges áram: 8 A, méretezési feszültség (III/2): 160 V, érintkezőfelület: Sn, érintkezőtípus: Csap, potenciálok száma: 3, sorok száma: 1, pólusszám: 3, csatlakozások száma: 3, cikkcsalád: MCO 1,5/..-G1R, raszterméret: 3,5 mm, szerelés: Hullámforrasztás, lábkiosztás: Lineáris lábkiosztás, lábhossz: [P]: 3,5 mm, potenciálonkénti forrasztócsúcsok száma: 1, dugaszolt rendszer: COMBICON MC 1,5, Csatlakozóprofil elrendezése: Derékszögű, reteszelés: nélkül, csomagolás módja: kartondobozba csomagolva, Jobb oldali lábkivezetésű termék
Termékrészletek
| Terméktípus | Alapsáv nyomtatott áramköri lapokhoz |
| Termékcsalád | MCO 1,5/..-G1R |
| Kialakítás | Alap készülékház függőleges a nyomtatott áramköri lapra |
| Pólusszám | 3 |
| Raszterméret | 3,5 mm |
| Csatlakozások száma | 3 |
| Sorok száma | 1 |
| Potenciálok száma | 3 |
| Lábelrendezés | Lineáris lábkiosztás |
| A potenciálonkénti forrasztócsúcsok száma | 1 |
| Tulajdonságok | |
| IN névleges áramerősség | 8 A |
| UN névleges feszültség | 300 V |
| Érintkező átmeneti ellenállás | 1,6 mΩ |
| Méretezési feszültség (III/3) | 160 V |
| Méretezési lökőfeszültség (III/3) | 2,5 kV |
| Méretezési feszültség (III/2) | 160 V |
| Méretezési lökőfeszültség (III/2) | 2,5 kV |
| Méretezési feszültség (II/2) | 320 V |
| Méretezési lökőfeszültség (II/2) | 2,5 kV |
| Szerelési mód | Hullámforrasztás |
| Lábelrendezés | Lineáris lábkiosztás |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | ónozott |
| A csatlakozási pont fémfelülete (fedőréteg) | Cink (Sn) |
| Az érintkezőrész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| A forrasztható rész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| Anyagadatok - készülékház | |
| Szín (Ház) | fekete (9005) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |
| Méretrajz |
|
| Raszterméret | 3,5 mm |
| Szélesség [w] | 9,95 mm |
| Magasság [h] | 15,3 mm |
| Hossz [l] | 14,55 mm |
| Forrasztócsap hossza, [P] | 3,5 mm |
| Csapméretek | 0,8 x 0,8 mm |
| NYÁK-kialakítás | |
| Furatlyuk átmérője | 1,2 mm |
| Szemrevételező vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60512-1-1:2003-01 |
| Eredmény | A vizsgálaton megfelelt |
| Méretvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60512-1-2:2003-01 |
| Eredmény | A vizsgálaton megfelelt |
| Feliratozások tartóssága | |
| Vizsgálati specifikáció | DIN EN 60068-2-70:1996-07 |
| Eredmény | A vizsgálaton megfelelt |
| Polarizáció és kódolás | |
| Vizsgálati specifikáció | DIN EN 60512-13-5:2006-11 |
| Eredmény | A vizsgálaton megfelelt |
| Érintkezőtartó használat közben | |
| Vizsgálati specifikáció | DIN EN 60512-15-1:2009-03 |
| Érintkezőtartó használat közben Követelmény: >20 N |
A vizsgálaton megfelelt |
| Dugaszolási és húzóerők | |
| Eredmény | A vizsgálaton megfelelt |
| A ciklusok száma | 25 |
| Dugaszolási erő pólusonként kb. | 8 N |
| Húzóerő pólusonként kb. | 4 N |
| Termikus vizsgálat | C vizsgálati csoport | |
| Vizsgálati specifikáció | DIN EN 60512-5-1:2003-01 |
| Ellenőrzött pólusszám | 5 |
| Szigetelési ellenállás | |
| Vizsgálati specifikáció | DIN EN 60512-3-1:2003-01 |
| Szomszédos pólusok közötti szigetelési ellenállás | > 5 MΩ |
| Átütési távolságok és kúszóutak | | |
| Szigetelőanyag csoport | I |
| Névleges szigetelési feszültség (III/3) | 160 V |
| Méretezési lökőfeszültség (III/3) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 1,5 mm |
| a kúszóút legkisebb értéke (III/3) | 2 mm |
| Névleges szigetelési feszültség (III/2) | 160 V |
| Méretezési lökőfeszültség (III/2) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 1,5 mm |
| a kúszóút legkisebb értéke (III/2) | 0,8 mm |
| Névleges szigetelési feszültség (II/2) | 320 V |
| Méretezési lökőfeszültség (II/2) | 2,5 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 1,5 mm |
| a kúszóút legkisebb értéke (II/2) | 1,6 mm |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,35 mm (10 Hz ... 60,1 Hz) |
| Gyorsulás | 5g (60,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Élettartam-vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Maximális lökőfeszültség tengerszinten | 2,95 kV |
| R1 átmeneti ellenállás | 1,6 mΩ |
| R2 átmeneti ellenállás | 1,6 mΩ |
| Dugaszolási ciklusok | 25 |
| Szomszédos pólusok közötti szigetelési ellenállás | > 5 MΩ |
| Klimatikus vizsgálat | |
| Vizsgálati specifikáció | DIN EN ISO 6988:1997-03 |
| Korróziós igénybevétel | 0,2 dm3 SO2 , 300 dm3/40 °C/1 ciklusra |
| Hőigénybevétel | 105 °C/168 h |
| Álló váltakozófeszültség | 1,39 kV |
| Környezeti feltételek | |
| Környezeti hőmérséklet (üzemi) | -40 °C ... 105 °C (a deratinggörbe függvényében) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 55 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
| Átcsomagolás típusa | Karton |
Kompatibilis termékek
Az Ön előnyei
Dugaszolási irány a NYÁK lapra merőleges
