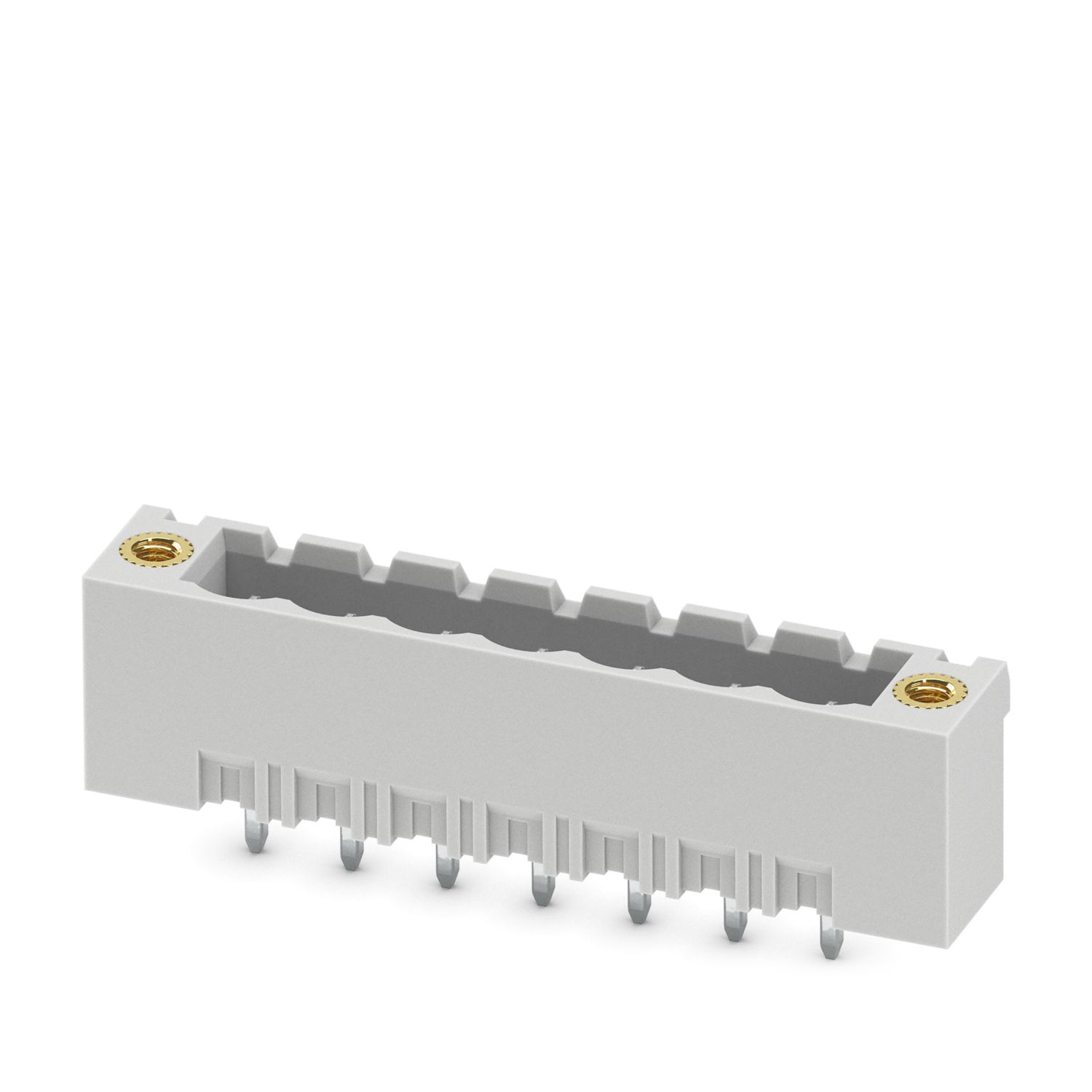

Alapsáv nyomtatott áramköri lapokhoz, névleges keresztmetszet: 2,5 mm2, szín: középszürke, névleges áram: 12 A, méretezési feszültség (III/2): 320 V, érintkezőfelület: Sn, érintkezőtípus: Csap, potenciálok száma: 7, sorok száma: 1, pólusszám: 7, csatlakozások száma: 7, cikkcsalád: BCH-VF, raszterméret: 5,08 mm, szerelés: Hullámforrasztás, lábkiosztás: Lineáris lábkiosztás, lábhossz: [P]: 3,9 mm, potenciálonkénti forrasztócsúcsok száma: 1, dugaszolt rendszer: BASICLINE 2,5, Csatlakozóprofil elrendezése: Standard, reteszelés: Csavaros reteszelés, rögzítési mód: Menetes karima, csomagolás módja: kartondobozba csomagolva
| Terméktípus | Alapsáv nyomtatott áramköri lapokhoz |
| Termékcsalád | BCH-VF |
| Termékcsalád | COMBICON Connectors M |
| Kialakítás | standard |
| Pólusszám | 7 |
| Raszterméret | 5,08 mm |
| Csatlakozások száma | 7 |
| Sorok száma | 1 |
| Potenciálok száma | 7 |
| Rögzítőperem | Menetes karima |
| Lábelrendezés | Lineáris lábkiosztás |
| A potenciálonkénti forrasztócsúcsok száma | 1 |
| Tulajdonságok | |
| IN névleges áramerősség | 12 A |
| UN névleges feszültség | 320 V |
| Átmeneti ellenállás | 2,9 mΩ |
| Méretezési feszültség (III/3) | 250 V |
| Méretezési lökőfeszültség (III/3) | 4 kV |
| Méretezési feszültség (III/2) | 320 V |
| Méretezési lökőfeszültség (III/2) | 4 kV |
| Méretezési feszültség (II/2) | 400 V |
| Méretezési lökőfeszültség (II/2) | 4 kV |
| Szerelési mód | Hullámforrasztás |
| Lábelrendezés | Lineáris lábkiosztás |
| Perem | |
| Meghúzási nyomaték | 0,3 Nm |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | galvanikusan ónozott |
| Az érintkezőrész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| Az érintkezőrész fémfelülete (köztes réteg) | Nikkel (1,5 - 4 µm Ni) |
| A forrasztható rész fémfelülete (fedőréteg) | Cink (4 - 8 µm Sn) |
| A forrasztható rész fémfelülete (köztes réteg) | Nikkel (1,5 - 4 µm Ni) |
| Anyagadatok - készülékház | |
| Szín (Ház) | középszürke (7004) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |
| Üzemeltetési tudnivalók | A COMBICON dugaszolható csatlakozók a DIN EN 61984 szabvány értelmében kapcsolási teljesítmény nélküli dugaszolható csatlakozók (COC). Rendeltetésszerű használat mellett feszültség, illetve terhelés alatti állapotban csatlakoztatásuk és szétválasztásuk is tilos. |
| Méretrajz |
|
| Raszterméret | 5,08 mm |
| Szélesség [w] | 45,72 mm |
| Magasság [h] | 15,9 mm |
| Hossz [l] | 8,6 mm |
| Beépítési magasság | 12 mm |
| Forrasztócsap hossza, [P] | 3,9 mm |
| Csapméretek | 1 x 1 mm |
| NYÁK-kialakítás | |
| Furatlyuk átmérője | 1,4 mm |
| Szemrevételező vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60512-1-1:2003-01 |
| Eredmény | A vizsgálaton megfelelt |
| Méretvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60512-1-2:2003-01 |
| Eredmény | A vizsgálaton megfelelt |
| Feliratozások tartóssága | |
| Vizsgálati specifikáció | DIN EN 60068-2-70:1996-07 |
| Eredmény | A vizsgálaton megfelelt |
| Polarizáció és kódolás | |
| Vizsgálati specifikáció | DIN EN 60512-13-5:2006-11 |
| Eredmény | A vizsgálaton megfelelt |
| Dugaszolási és húzóerők | |
| Eredmény | A vizsgálaton megfelelt |
| A ciklusok száma | 25 |
| Dugaszolási erő pólusonként kb. | 10 N |
| Húzóerő pólusonként kb. | 8 N |
| Termikus vizsgálat | C vizsgálati csoport | |
| Vizsgálati specifikáció | DIN EN 60512-5-1:2003-01 |
| Ellenőrzött pólusszám | 16 |
| Szigetelési ellenállás | |
| Vizsgálati specifikáció | DIN EN 60512-3-1:2003-01 |
| Szomszédos pólusok közötti szigetelési ellenállás | > 5 MΩ |
| Átütési távolságok és kúszóutak | | |
| Vizsgálati specifikáció | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Szigetelőanyag csoport | I |
| Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Névleges szigetelési feszültség (III/3) | 250 V |
| Méretezési lökőfeszültség (III/3) | 4 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 3 mm |
| a kúszóút legkisebb értéke (III/3) | 3,2 mm |
| Névleges szigetelési feszültség (III/2) | 320 V |
| Méretezési lökőfeszültség (III/2) | 4 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 3 mm |
| a kúszóút legkisebb értéke (III/2) | 3 mm |
| Névleges szigetelési feszültség (II/2) | 400 V |
| Méretezési lökőfeszültség (II/2) | 4 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 3 mm |
| a kúszóút legkisebb értéke (II/2) | 3 mm |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,35 mm (10 Hz ... 60,1 Hz) |
| Gyorsulás | 5g (60,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Élettartam-vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Maximális lökőfeszültség tengerszinten | 4,8 kV |
| R1 átmeneti ellenállás | 2,9 mΩ |
| R2 átmeneti ellenállás | 2,9 mΩ |
| Dugaszolási ciklusok | 25 |
| Szomszédos pólusok közötti szigetelési ellenállás | > 5 MΩ |
| Klimatikus vizsgálat | |
| Vizsgálati specifikáció | DIN EN ISO 22479:2022-08 |
| Korróziós igénybevétel | 0,2 dm3 SO2 , 300 dm3/40 °C/1 ciklusra |
| Hőigénybevétel | 100 °C/168 h |
| Álló váltakozófeszültség | 2,21 kV |
| Környezeti feltételek | |
| Környezeti hőmérséklet (üzemi) | -40 °C ... 100 °C (a deratinggörbe függvényében) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| Felhasználói csoport B | ||||
| 300 V | 15 A | |||
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 320 V | 12 A | 0,2 - 2,5 |
