ST-17P1N8AAC00S - Előlapi dugaszolható készülékcsatlakozó

ST-17P1N8AAC00S - Előlapi dugaszolható készülékcsatlakozó

1607632

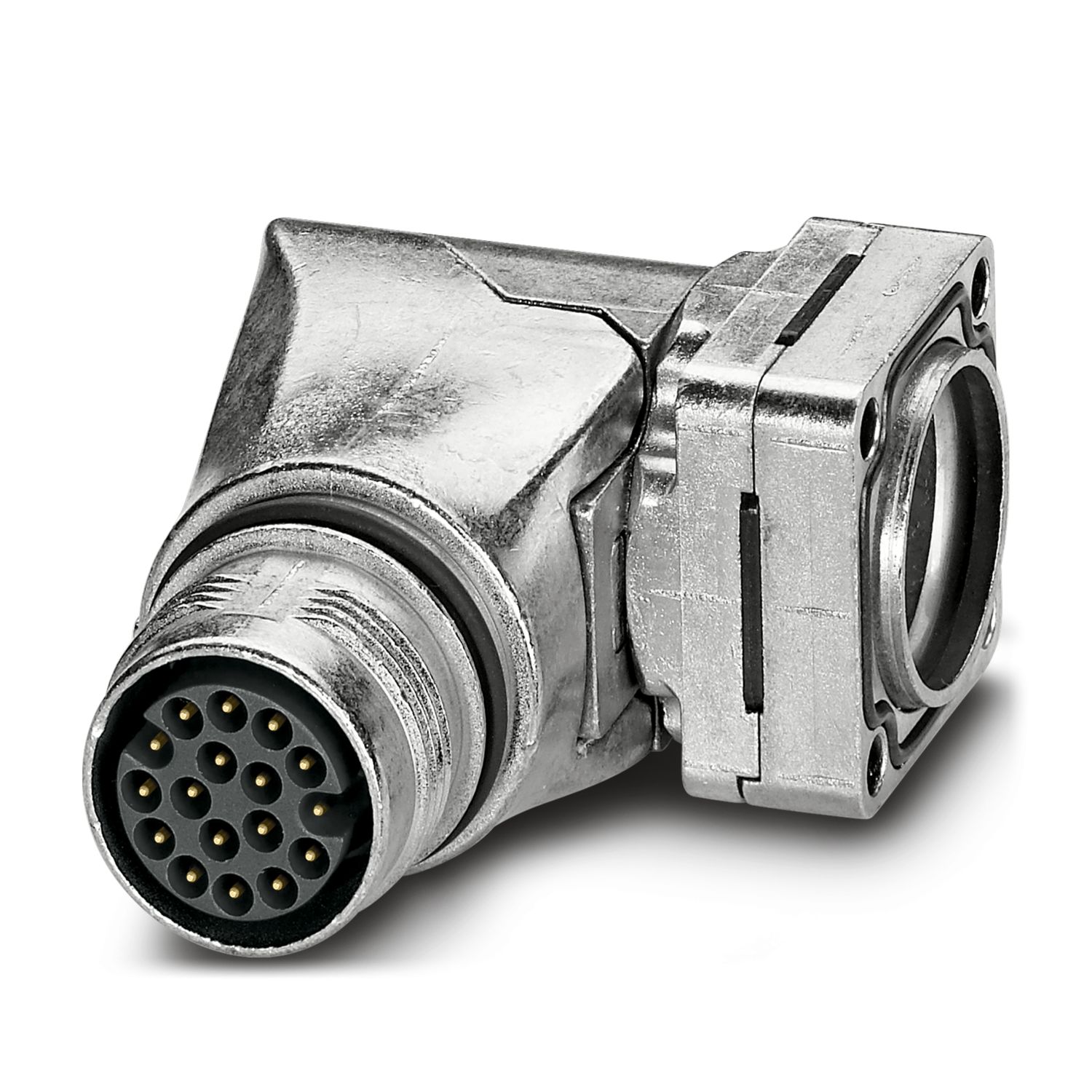

Előlapi dugaszolható készülékcsatlakozó, döntött, csavarható, SPEEDCON, M17, pólusszám: 17, érintkezőtípus: Csap, O-gyűrű axiális, 4x Ø 2,7 mm, árnyékolt: van, peremméret: 25 mm x 25 mm, pólusszám: 17, csatlakozási mód: Krimpcsatlakozás, sorozat: ST

Termékrészletek

Expand all Collapse all

Műszaki adatok

Tudnivalók

Megrendeléssel kapcsolatos megjegyzés:	A Ø 0,6 mm-es krimpérintkezőket külön kell megrendelni.
Biztonsági utasítások
Biztonsági utasítások	FIGYELMEZTETÉS: a dugaszolható csatlakozókat nem szabad terhelés alatt dugaszolni vagy szétválasztani. A szabályok figyelmen kívül hagyásának, valamint a szakszerűtlen használatnak személyi vagy anyagi károk lehetnek a következményei.
		• FIGYELMEZTETÉS: csak kifogástalan termékeket helyezzen üzembe. A termékeket rendszeresen felül kell vizsgálni sérüléseket keresve. A hibás termékeket azonnal helyezze üzemen kívül. A meghibásodott termékeket cserélje ki. Javításuk nem lehetséges.
		• FIGYELMEZTETÉS: a terméket telepíteni és üzemeltetni csak az elektrotechnika területén szakképzett személyzetnek szabad a következő biztonsági utasítások figyelembe vétele mellett. A szakképzett személyzetnek ismernie kell az elektrotechnika alapszabályait. Képesnek kell lenniük arra, hogy a veszélyeket felismerjék és elkerüljék. A csomagoláson található megfelelő szimbólum arra utal, hogy a telepítéshez és üzemeltetéshez elektrotechnikailag képzett személyzetre van szükség.
		• Ezek a termékek berendezések, vezérlők és elektromos készülékek gyártásában alkalmazhatók.
		• A dugaszolható csatlakozókat kültéri használatban üzemeltetve különösen védeni kell a környezeti behatások ellen.
		• A konfekcionált termékeket nem szabad módosítani vagy szakszerűtlen módon felnyitni.
		• Csakis olyan ellendugaszokat használjon, amelyek a megadott szabványokban szereplő műszaki adatoknak megfelelően vannak specifikálva (mint pl. a terméknek a phoenixcontact.com/products internetcímen felsorolt tartozékai).
		• Ha ezeket a termékeket idegen gyártók termékeivel együtt használják, akkor ennek felelőssége az alkalmazót terheli.
		• Az 50 V AC-nál nagyobb üzemi feszültségek esetén az elektromosan vezetőképes csatlakozóházakat földelni kell
		• Ügyeljen arra, hogy a védő- vagy üzemi földelő szakszerűen legyen csatlakoztatva.
		• Több áramkör egy kábelbe és/vagy egy dugaszolható csatlakozóba való összefogásánál a VDE 0100/1.97 § 411.1.3.2 és DIN EN 60 204/11.98 § 14.1.3 szabványok előírásait kell alkalmazni
		• Csak a Phoenix Contact által ajánlott szerszámot használja
		• Az interneten a phoenixcontact.com/products cím alatt a letöltések területén található szerelési utasításokat / tervdokumentációkat a termék esetében figyelembe kell venni.
		• A dugaszolható csatlakozót csak teljesen bedugott és reteszelt állapotban üzemeltesse.
		• Ügyeljen arra, hogy a vezető fektetésénél a dugaszolható csatlakozókra ható húzó igénybevétel ne haladja meg a szabványban rögzített határértékeket.
		• Ügyeljen a vezető minimális hajlítási sugarára. A vezetőt úgy fektesse, hogy ne csavarodjon el.
		• A dugaszolható csatlakozó a normál üzemelés során melegszik. A környezeti feltételektől függően a dugaszolható csatlakozó felülete meglehetősen felmelegedhet. Ebben az esetben az alkalmazó felelős (pl. a DIN EN ISO 13732-1:2008-12 szabvány szerinti) figyelmeztető táblákat felhelyezni.

Szerelés

Szerelés	4x Ø 2,7 mm

A cikk tulajdonságai

Terméktípus	Kerek dugaszolható csatlakozók (készülékoldali)
Sorozat	ST
Alkalmazás	Visszajelzés, jel
Alkalmazás		Jel
Pólusszám	17
Profil	17
Árnyékolt	van
Kódolás	N
Menetfajta	M17

Méretek

Ház
Peremméret	25 mm x 25 mm

Az anyagok adatai

Tömítés anyaga	FPM
Készülékház anyaga	Fém
Készülékház anyaga	Forgácsolt alkatrészek: réz-cink ötvözet (CuZn), présöntvény alkatrészek: cink (GD-Zn)
Szigetelőtest anyaga	PA 6.6
Tömítő- és O-gyűrű anyaga	FPM

Elektromos jellemzők

Kapcsolat
Érintkezőátmérő	0,6 mm
Áram maximum	3,6 A
U_N névleges feszültség	60 V
Túlfeszültség kategória	III
Szennyeződési fok	3
Méretezési átültési szilárdság	1,5 kV

Csatlakozási adatok

Vezetékcsatlakozás
Csatlakozási mód	Krimpcsatlakozás
Érintkezőtípus	Csap

Dugaszolható csatlakozó

Kialakítás	döntött, csavarható
Forgásirány	standard

Környezeti feltételek és élettartam

Környezeti feltételek
Védettség	IP67
Környezeti hõmérséklet (üzemi)	-40 °C ... 125 °C
Magassági viszony	3000 m

Kereskedelmi adatok

Cikkszám	1607632
Csomagolási egység	16 Darab
Minimális rendelési mennyiség	16 Darab
Megjegyzés	Megrendelésre gyártott (nincs visszavétel)
Értékesítési kulcs	ABRBBL
Termékkulcs	ABRACM
GTIN	4046356273435
Tömeg/db (csomagolással)	98,725 g
Tömeg/db (csomagolás nélkül)	98,725 g
Vámtarifaszám	85366990
Származási ország	DE

Environmental product compliance

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Kompatibilis termékek

Expand all Collapse all

Tartozékok

ST-Z0001 - Reteszeléslazító szerszám 1607770
