MH-B16-17-MULTI-66-PA-LG
-

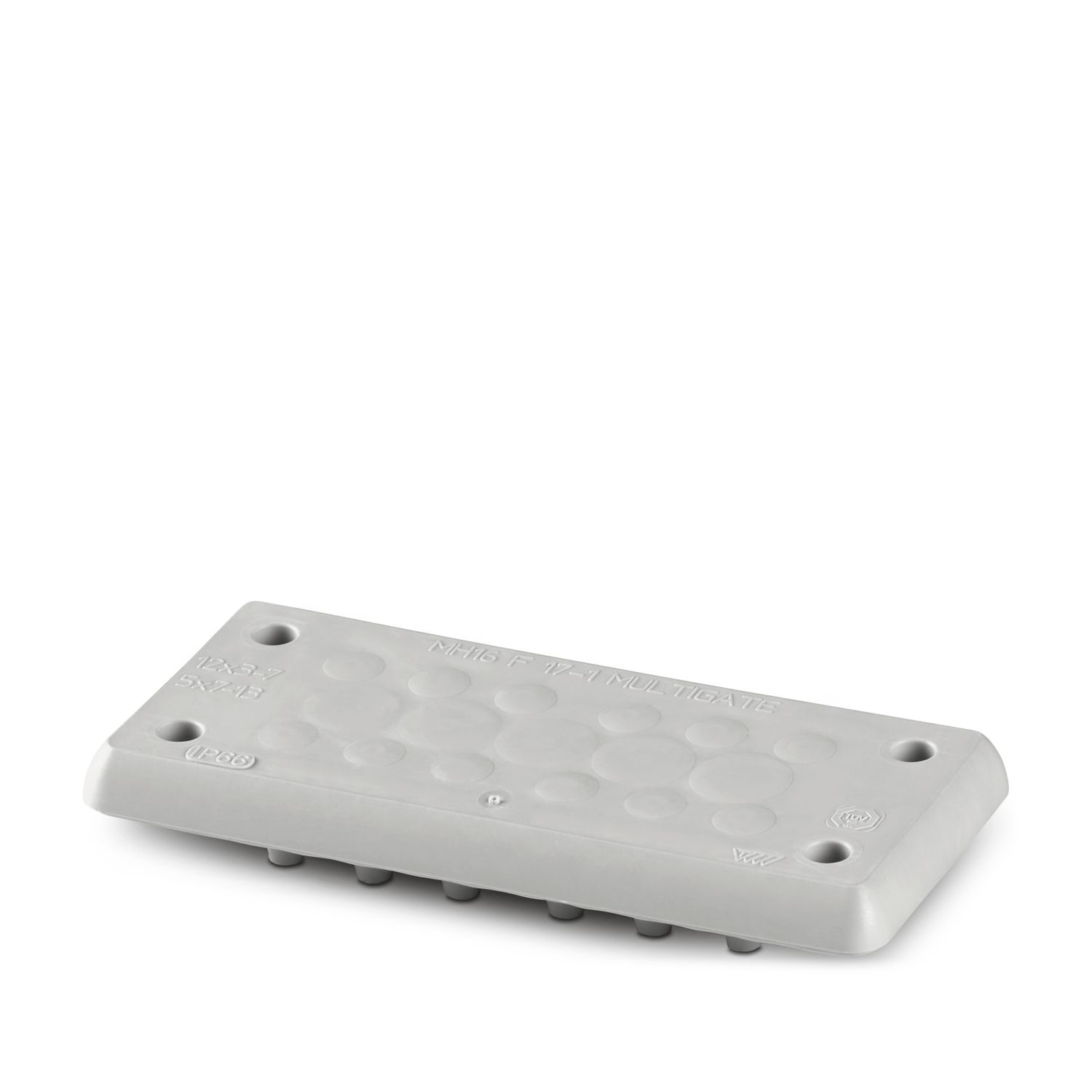

Kábelátvezető-lemez
1299341
Kábelátvezető-lemez, vezeték külső átmérője: 12x 3 mm ... 7 mm, 5x 7 mm ... 13 mm, anyag: TPE-SEBS (kinnlévő anyag), szín: világosszürke, hossz: 127 mm, szélesség: 56 mm, magasság: 19 mm
Termékrészletek
| Általános adatok | rögzítőcsavarokkal |
| Terméktípus | Keret kábel átvezetőkhöz |
| Meghúzási nyomaték | 1,8 Nm |

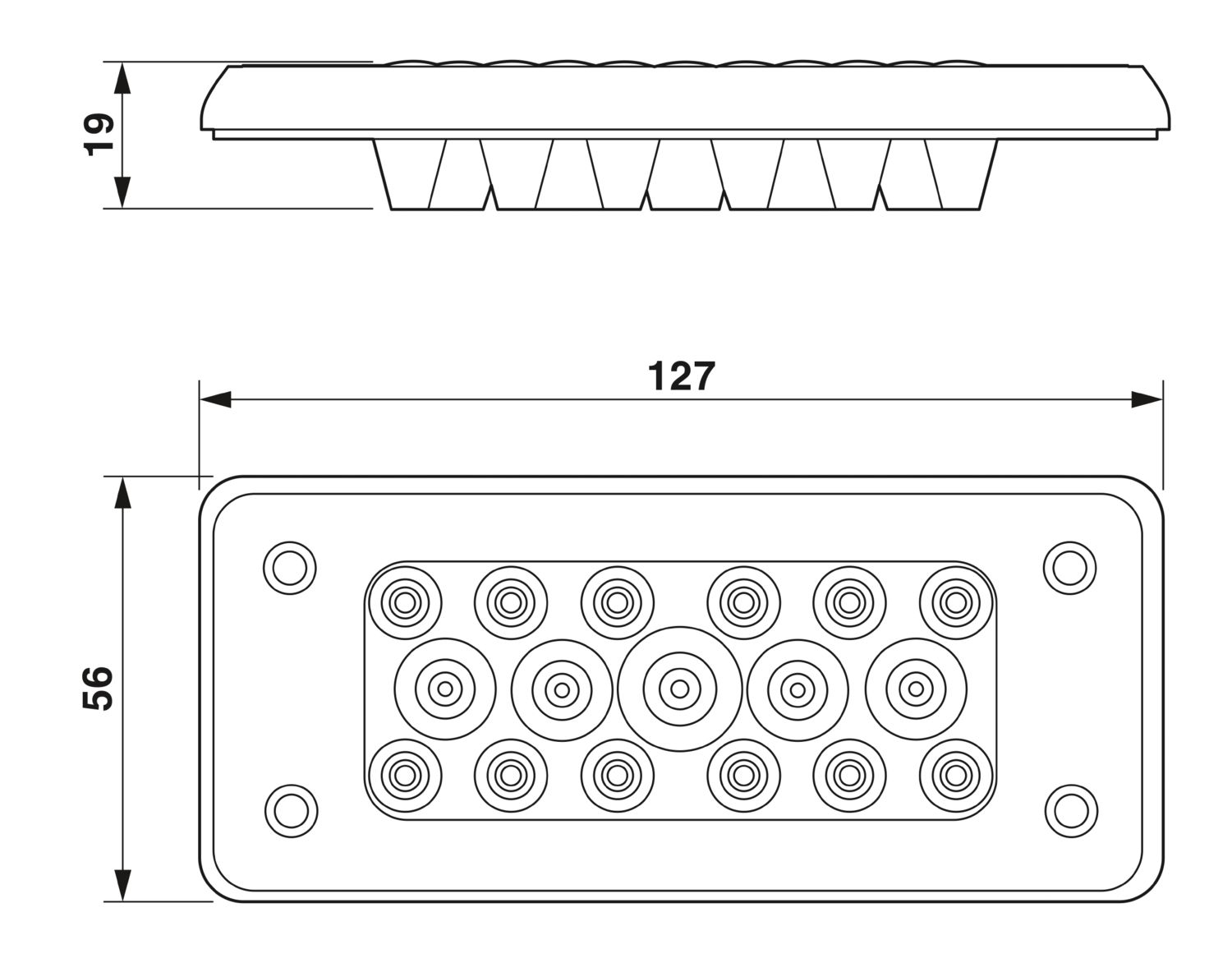

| Méretrajz |
|
| Szélesség | 56 mm |
| Magasság | 19 mm |
| Hossz | 127 mm |
| Szín | világosszürke (RAL 7035) |
| Anyag | TPE-SEBS (kinnlévő anyag) |
| Éghetőségi osztály az UL 94 szerint | V0 |
| Vezeték külső átmérője | 12x 3 mm ... 7 mm |
| 5x 7 mm ... 13 mm |
| Környezeti feltételek | |
| Védettség | IP66 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 90 °C |
| Szerelési útmutató | M4-es rögzítőcsavar, meghúzási nyomaték: 1,8 Nm, 5-ös imbusz |
| A szereléshez a mellékelt rögzítőcsavarokat kell használni. Szerelési sorrend: 1) A kábelátvezető lap rögzítése a mellékelt rögzítőcsavarokkal (ügyeljen a meghúzási nyomatékra) 2) Nyílás készítése a membránon (csavarhúzóval), vagy a kúp végének levágása 3) A vezeték átvezetése a nyíláson. A vezetéket visszahúzása kb. 20 mm-rel (a húzó tehermentesítés javítására) |
Kompatibilis termékek
Az Ön előnyei

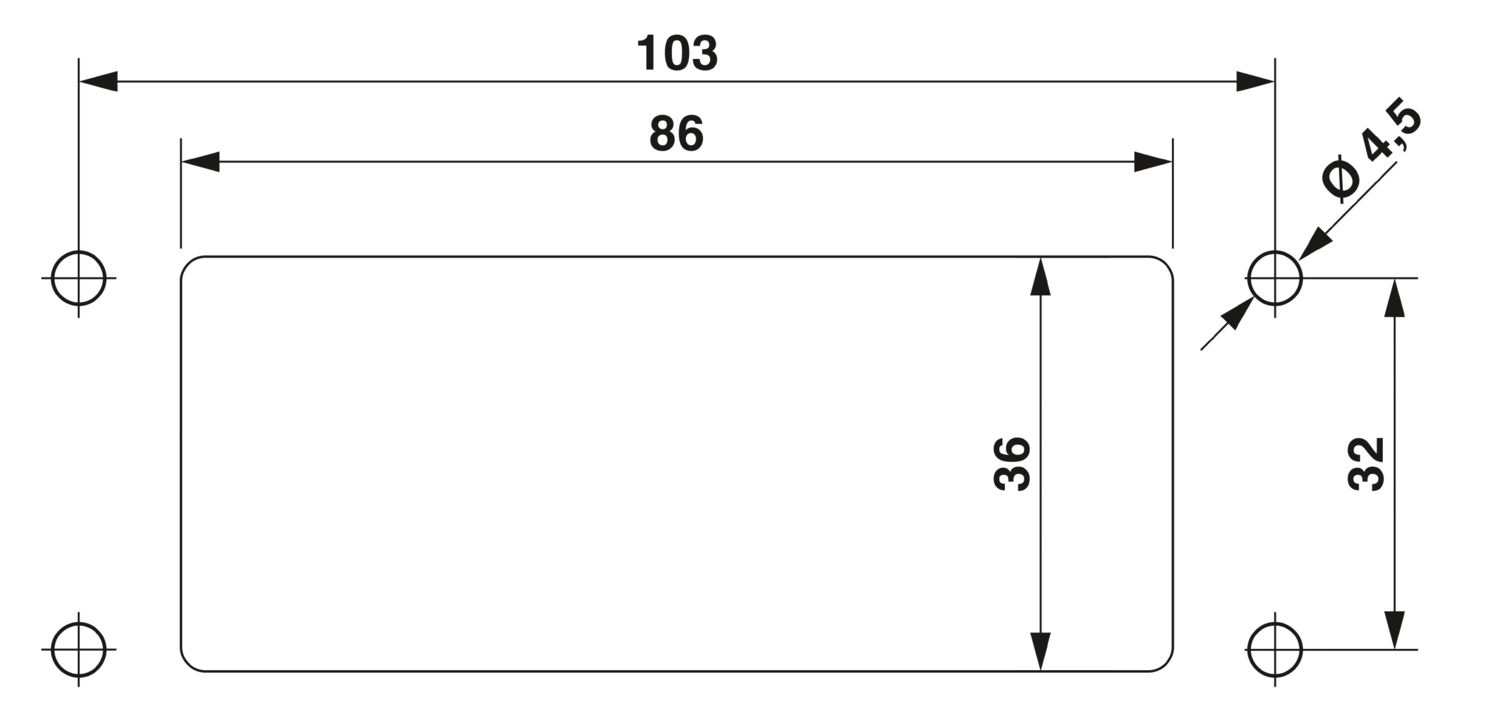

A B16 méretű nehézipari dugaszolható csatlakozó fali kivágásai használhatók.
