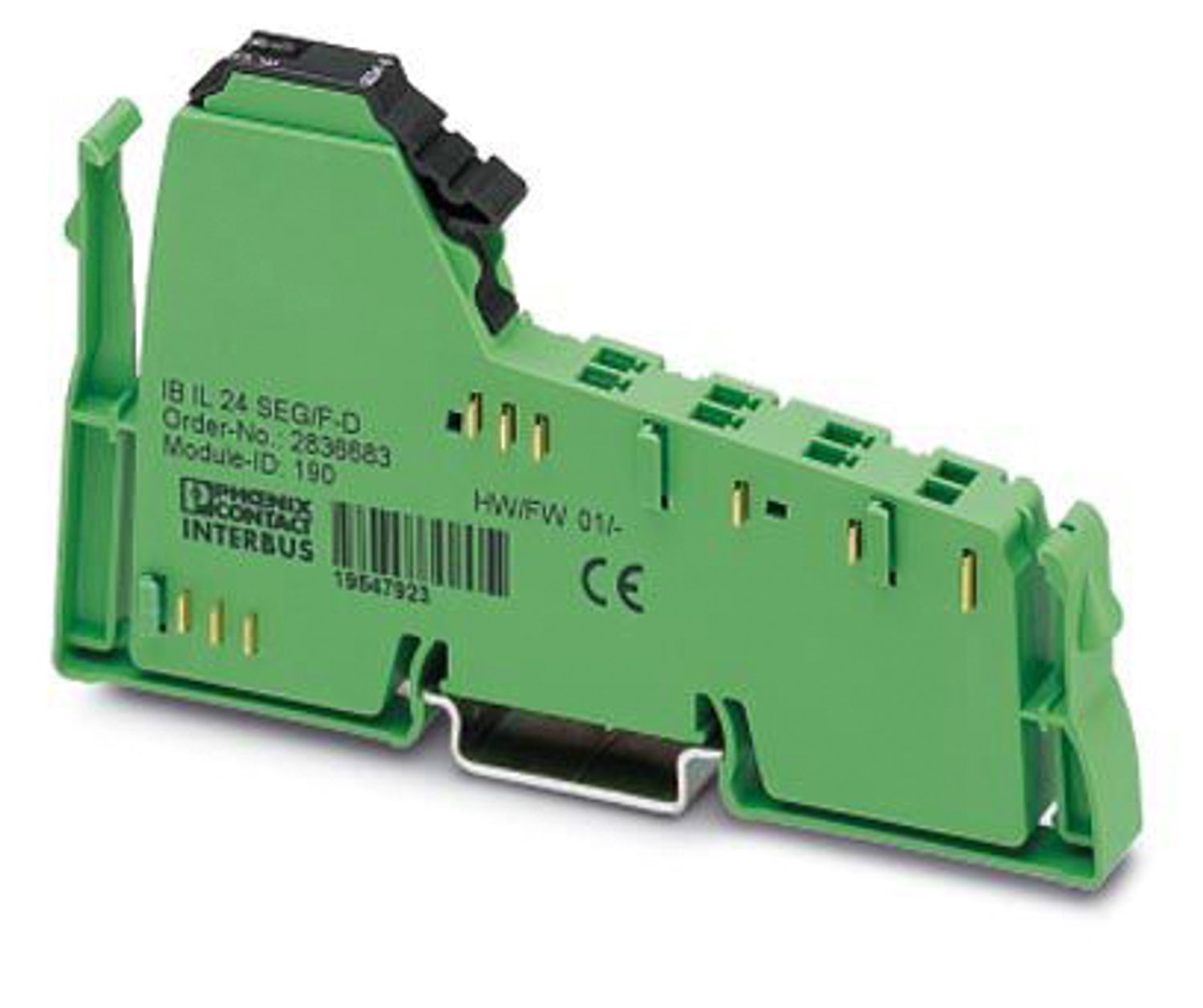

IB IL 24 SEG/F-D
-
Inline funkciós kapocs
2836683
Inline szegmensmodul, tartozék nélkül, 24 V DC, biztosítékkal és diagnosztikával
Termékrészletek
| Kialakítás | moduláris |
| A csatlakozók száma | 1 |
| Szigetelési tulajdonságok | |
| Védelmi osztály | III (IEC 61140, EN 61140, VDE 0140-1) |
| Helyi diagnosztika | |
| Hibajelzések a buszon keresztül | Periféria hibejlzés hiányzó Us szegmensfeszültségnél |
| Periféria hibajelzés kioldott vagy hiányzó biztosítéknál | |
| Modul | |
| ID kód (dec) | 190 |
| ID kód (hex) | BE |
| Hosszkód (hex) | C2 |
| Hosszkód (dec) | 194 |
| Folyamatadat-csatorna | 2 Bit |
| Beviteli címtartomány | 2 Bit |
| Kiadási címtartomány | 0 Bit |
| Regiszterhossz | 2 Bit |
| Paraméteradatok szükségessége | 1 Byte |
| Vizsgálószakasz | 5 V táplálás a beérkező terepi adatbuszhoz / 7,5 V táplálás (buszlogika) 500 V AC 50 Hz 1 min |
| 5 V táplálás a továbbmenő terepi adatbuszhoz / 7,5 V táplálás (buszlogika) 500 V AC 50 Hz 1 min | |
| 7,5 V-os táplálás (buszlogika) / 24 V-os táplálás (periféria) 500 V AC 50 Hz 1 min | |
| 24 V-os táplálás (periféria) / működési földelés 500 V AC 50 Hz 1 min | |
| Védőkapcsolás | Túlterhelésvédelem; Biztosító |
| Biztosító | SI 5 x 20 6, 300 AT (együtt szállítva) |
| Tápellátás | |
| Perifériafeszültség | 24 V DC |
| Perifériafeszültség tartomány | 19,2 V DC ... 30 V DC |
| Hullámosság | ± 1,2 V |
| Maximális áramfelvétel | 4 A |
| Jellemző áramfelvétel | 30 mA |
| Potenciálok: A logika tápellátása (UL) | |
| Tápfeszültség | 7,5 V DC (belső potenciál érintkezőn) |
| Áramfelvétel | max. 25 mA DC |
| Potenciálok: Az (UM) főáramkör táplálása | |
| Tápfeszültség | 24 V DC |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Áramfelvétel | max. 4 A (Névleges érték) |
| Potenciálok: Szegmenskör tápellátása (US) | |
| Tápfeszültség | 24 V DC |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Inline csatlakozónál | |
| Csatlakozási mód | Húzó rugós csatlakozás |
| Merev vezető keresztmetszete | 0,08 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,08 mm² ... 1,5 mm² |
| Vezeték-keresztmetszet (AWG) | 28 ... 16 |
| Inline lokálisbusz | |
| Csatlakozási mód | Inline belső vonalon keresztül |
| Tápfeszültség | |
| Csatlakozási mód | Inline potenciál-elosztó |
| Méretrajz |
|
| Szélesség | 12,2 mm |
| Magasság | 119,8 mm |
| Mélység | 71,5 mm |
| Szín | zöld |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 55 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -25 °C ... 85 °C |
| Megengedett páratartalom (üzemben) | 75 % ... 85 % (A -25 °C ... +55 °C tratományban megfelelő óvintézkedéseket kell tenni fokozott páratartalom (> 85 %) ellen.) |
| Megengedett páratartalom (tárolás/szállítás) | 75 % ... 85 % (A külső tokozáson esetenként bekövetkezhet csekély mértékű páralecsapódás, pl. ha a kapcsot egy járműből zárt térbe viszik be.) |
| Szerelési mód | Kalapsínre szerelés |
