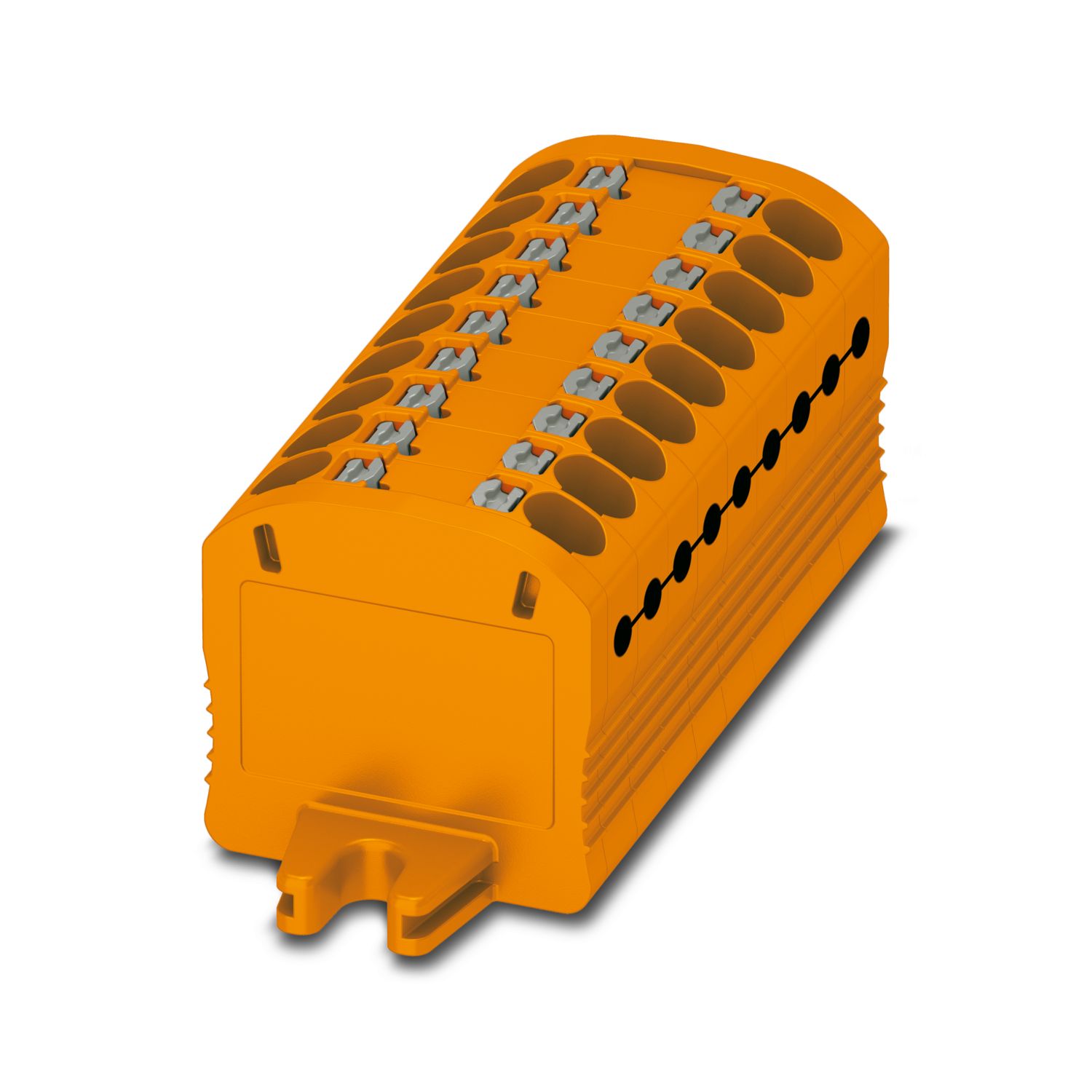

PTFIX 18X1,5-F OG - Elosztó blokk - 3003051

Tudnivalók

Üzemeltetési tudnivalók	a blokkok az áthidalóárokban egymás között áthidalhatók, a megfelelő dugaszolható áthidalókat lásd a tartozékok között

A cikk tulajdonságai

Csatlakozások száma	18
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Elektromos jellemzők

Méretezési átültési szilárdság	6 kV

Csatlakozási adatok

Csatlakozások száma emeletenként	18
Névleges keresztmetszet	1,5 mm²
AWG méretezési keresztmetszet	14
Csupaszolási hossz	8 mm ... 10 mm
Idomszer	A1 / B1
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	0,14 mm² ... 1,5 mm²
Vezeték-keresztmetszet AWG	26 ... 16 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,14 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete [AWG]	26 ... 16 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,25 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,25 mm² ... 1,5 mm²
Névleges áram	17,5 A
Maximális terhelőáram	17,5 A
Névleges feszültség	500 V
A csatlakozási keresztmetszetek közvetlenül dugaszolhatók
Merev vezető keresztmetszete	0,34 mm² ... 1,5 mm²
Merev vezető keresztmetszete [AWG]	24 ... 16 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,5 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,5 mm² ... 1,5 mm²

Méretek

Szélesség	55,5 mm
Magasság	17,8 mm
Furattávolság	49,2 mm
Furatlyuk átmérője	3,2 mm

Az anyagok adatai

Szín	narancssárga
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Elektromos vizsgálatok

Lökőfeszültség-vizsgálat
Vizsgálófeszültség előírt értéke	7,3 kV
Eredmény	A vizsgálaton megfelelt
Melegedésvizsgálat
Melegedésvizsgálatra vonatkozó követelmény	Hőmérséklet-emelkedés ≤ 45 K
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 1,5 mm²	0,18 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	1,89 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai tulajdonságok

Mechanikai adatok
Nyitott oldalfal	Nem
Műszaki adatok
Furattávolság	49,2 mm

Mechanikai vizsgálatok

Mechanikai szilárdság
Eredmény	A vizsgálaton megfelelt
Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 15
Vizsgálóerő előírt értéke	5 N
Eredmény	A vizsgálaton megfelelt
Vezetéksérülés és -lazulás vizsgálata
Forgási sebesség	10 ford/perc
Fordulat	135
Vezeték-keresztmetszet/súly	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Eredmény	A vizsgálaton megfelelt

Környezeti feltételek és élettartam

Öregedés
Hőmérsékleti ciklusok	192
Eredmény	A vizsgálaton megfelelt
Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Rezgés / szélessávú zajok
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	2-es kategóriájú élettartam vizsgálat, forgóállványon
Frekvencia	f₁ = 5 Hz f₂-ig = 250 Hz
ASD szint	6,12 (m/s²)²/Hz
Gyorsulás	3,12g
Vizsgálati időtartam tengelyenként	5 h
Vizsgálati irányok	X-, Y- és Z-tengely
Eredmény	A vizsgálaton megfelelt
Lökés
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2008-03
Lökésforma	Félszínusz
Gyorsulás	30g
Lökés időtartama	18 ms
Lökések mennyisége irányonként	3
Vizsgálati irányok	X-, Y- és Z-tengely (poz. és neg.)
Eredmény	A vizsgálaton megfelelt

Szabványok és meghatározások

Szabvány szerinti csatlakozás	IEC 60947-7-1

Szerelés

Cikkszám	3003051
Csomagolási egység	20 Darab
Minimális rendelési mennyiség	20 Darab
Értékesítési kulcs	BE2269
Termékkulcs	BE2269
GTIN	4055626434315
Tömeg/db (csomagolással)	9,99 g
Tömeg/db (csomagolás nélkül)	9,99 g
Vámtarifaszám	85369010
Származási ország	PL

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

PTFIX 18X1,5-F OG - Elosztó blokk

3003051

Termékrészletek

Kompatibilis termékek

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

PTFIX 18X1,5-F OG - Elosztó blokk 3003051

Termékrészletek

Kompatibilis termékek
