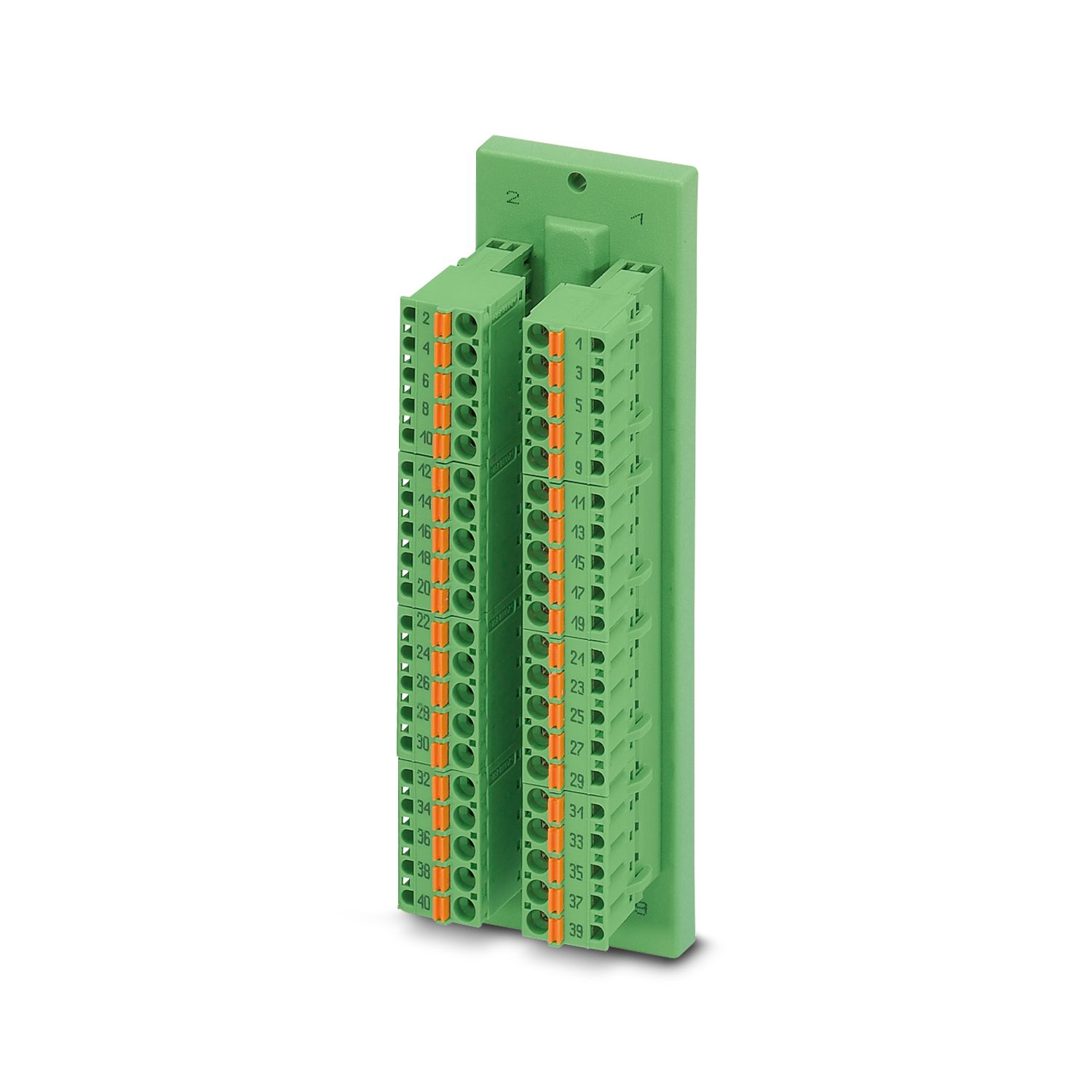

A VARIOFACE átvezető modul 1:1-es összeköttetést valósít meg a direkt rugós csatlakozás és egy IDC / FLK tüskesáv között (2,54 mm, pólusszám: 40).
Termékrészletek
Terméktípus
Interfészmodul
Termékcsalád
VARIOFACE
Pólusszám
40
Szigetelési tulajdonságok
Túlfeszültség-kategória
II
Szennyeződési fok
2
UN névleges feszültség
< 50 V AC
60 V DC
Max. áramterhelhetőség áganként
1 A
Névleges szigetelési feszültség
63 V
Méretezési lökőfeszültség
0,6 kV (Funkciószigetelés)
Terepi szint
Csatlakozási mód
Direkt rugós csatlakozás
Csupaszolási hossz
10 mm
Merev vezető keresztmetszete
0,2 mm² ... 2,5 mm²
Hajlékony vezető keresztmetszete
0,2 mm² ... 2,5 mm²
Vezető-keresztmetszet AWG
24 ... 12
Vezérlési szint
Csatlakozási mód
IDC/FLK tüskesáv
Csatlakozások száma
1
Pólusszám
40
Raszterméret
2,54 mm
Állapotjelzés
nincs
Állapotjelzéssel
nincs
Cikk méretei
Szélesség
36,5 mm
Magasság
128,4 mm
Mélység
60 mm
Szín
zöld (RAL 6021)
Környezeti feltételek
Védettség
IP20
Környezeti hõmérséklet (üzemi)
-20 °C ... 50 °C
Környezeti hőmérséklet (tárolás/szállítás)
-20 °C ... 70 °C
Szabványok/előírások
DIN EN 50178
IEC 60664

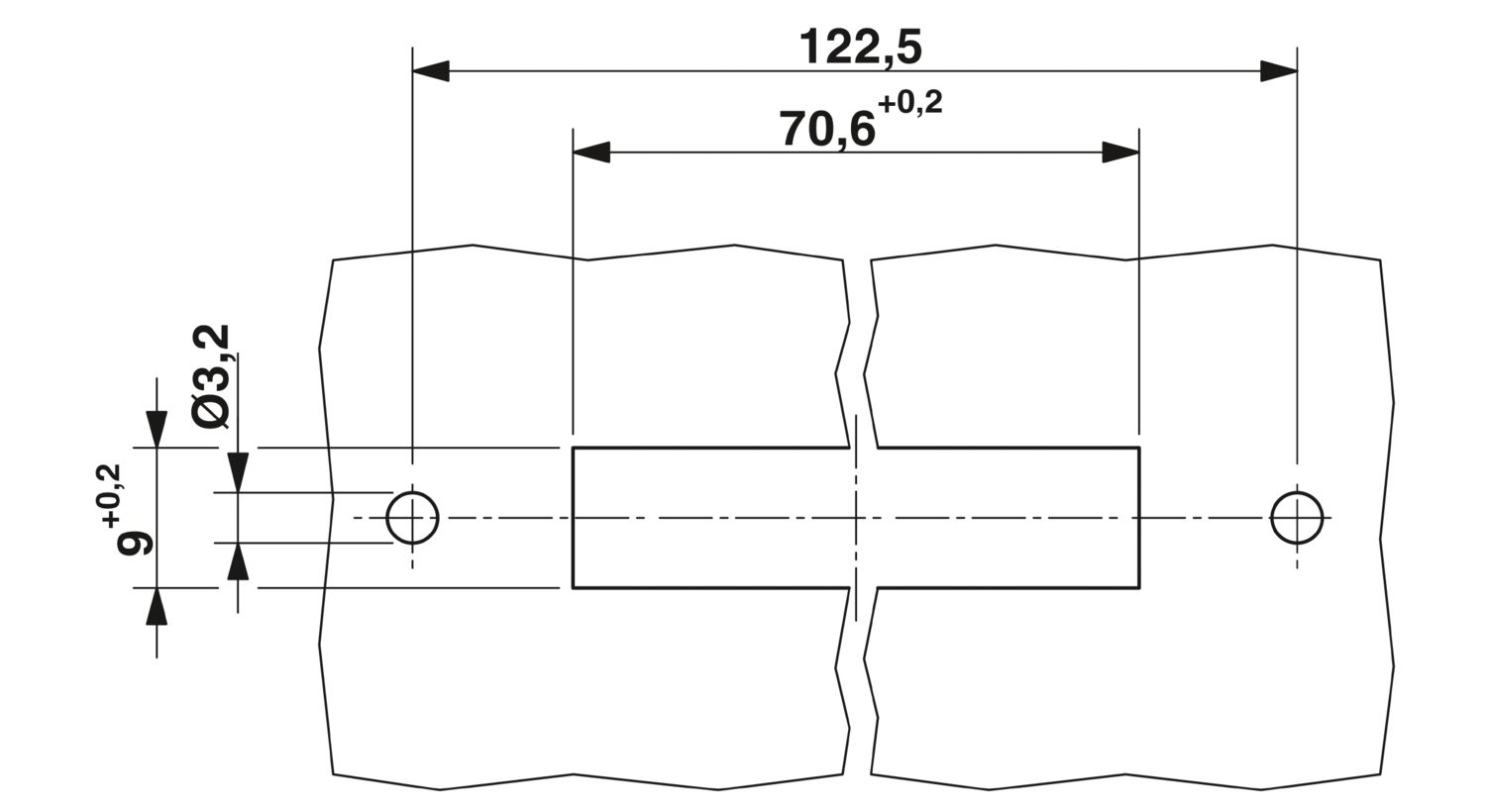

Szerelési mód
Fal mögötti szerelés
Beépítési helyzet
tetszőlegesen
Üzemeltetési tudnivalók
A rendeltetésszerű használathoz kötelező betartani az installációs irányelv előírásait (lásd: Letöltések). Harmadik fél termékeivel való alkalmazás vagy használat esetén a mindenkori idegen gyártó előírásait, biztonsági utasításait és figyelmeztetéseit is be kell tartani.
Cikkszám
2903042
Csomagolási egység
1 Darab
Minimális rendelési mennyiség
1 Darab
Értékesítési kulcs
DK21C1
Termékkulcs
DK21C1
GTIN
4046356709590
Tömeg/db (csomagolással)
151,3 g
Tömeg/db (csomagolás nélkül)
151,3 g
Vámtarifaszám
85366990
Származási ország
DE
EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket
Igen
(Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)
Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
