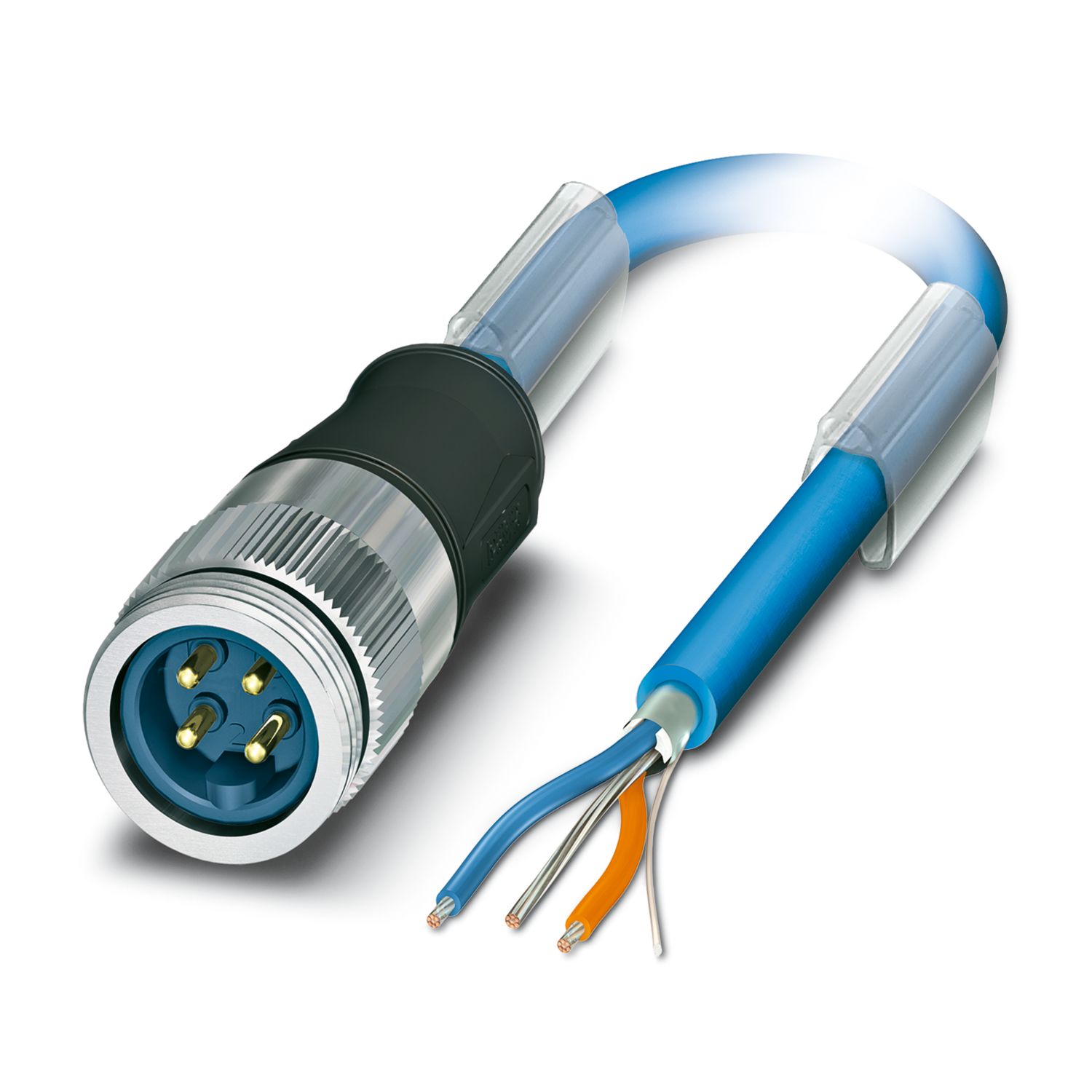

SAC-4P-MINMS/10,0-961 VAL
-
Adatbusz-rendszerkábel
1433980
Adatbusz-rendszerkábel, FOUNDATION Fieldbus (31,25 kBit/s), 3-pólusú, PVC, kék RAL 5015, árnyékolt, Dugasz egyenes 7/8"-16UNF, kódolás: A, a szabad vezetékvég, kábelhossz: 10 m
Termékrészletek
| Általános adatok | Az "i" gyújtószikramentes áramkörökben való alkalmazásokhoz. Elektromos tulajdonságok az EN 60079-14 szerint. |
| Terméktípus | Szerelt adatkábel |
| Alkalmazás | Folyamattechnika |
| Érzékelő fajtája | FOUNDATION Fieldbus |
| Pólusszám | 3 |
| A kábelleágazások száma | 1 |
| Kódolás | A |
| Szigetelési tulajdonságok | |
| Szennyeződési fok | 2 |
| Buszrendszer | FOUNDATION Fieldbus |
| Jel típusa/kategória | FOUNDATION Fieldbus, 31,25 kBit/s |
| Állapotjelzés | nincs |
| Szigetelési ellenállás | ≥ 10 MΩ |
| UN névleges feszültség | 300 V |
| IN névleges áramerősség | 5,2 A |
| Adatátviteli közeg | Réz |
| Átviteli sebesség | 31,25 kBit/s |
| Tömítés anyaga | TPU |
| Fogantyútest anyaga | TPU |
| Érintkező anyaga | CuZn |
| Érintkezőfelület anyaga | Au |
| Érintkezőtartó anyaga | PA 6.6 |
| Tömszelence anyaga | Rozsdamentes acél |
| Csatlakozókiosztás | |
| Érintkező | szín (jelmegnevezés) | érintkező (opcionálisan) | 1 (Csatlakozó) | BU (DATA-) |
| 2 (Csatlakozó) | OG (DATA+) | |
| 3 (Csatlakozó) | SR (Árnyékoló) | |
| 1. csatlakozás | |
| Kialakítás | Dugasz egyenes 7/8"-16UNF |
| Pólusszám | 3 |
| Kódolási mód | A (Standard) |
| 2. csatlakozás | |
| Kialakítás | szabad vezetékvég |
| Vezetékhossz | 10 m |
| FOUNDATION Fieldbus/PROFIBUS PA, kék [961] | |
| Méretrajz |
|
| Vezeték tömege | 56,552 kg/km |
| Pólusszám | 2 |
| Árnyékolt | van |
| Vezetéktípus | FOUNDATION Fieldbus/PROFIBUS PA, kék [961] |
| Vezető felépítése | 2xAWG18/7 + 1xAWG20/7 |
| Jelsebesség | 0,66 c |
| Jelvezeték vezetékfelépítése | 7x 0,40 mm |
| AWG jelvezeték | 18 |
| Vezeték-keresztmetszet | 2x 0,75 mm² (Jelvezeték) |
| 1x 0,5 mm² (Kitöltőszál) | |
| Érkeresztmetszet a szigeteléssel együtt | 2,24 mm ±0,05 mm |
| Vezeték külső átmérője | 7,50 mm ±0,25 mm |
| Külső köpeny, anyaga | PVC |
| Külső köpeny, szín | kék RAL 5015 |
| Vezeték anyaga | ónozott Cu érvezeték |
| Érszigetelés anyaga | PO (Jelvezeték) |
| Elemi ér, szín | kék, narancs |
| Szigetelés vastagsága | 0,50 mm |
| Külső köpeny falvastagsága | 1,00 mm |
| Pársodratozás | 2 ér párban |
| Teljes sodratozás | 1 pár 1 kitöltőszállal és kitöltőszálak az érhez |
| Optikai árnyékolás | 100 % |
| Max. érellenállás | ≤ 19,35 Ω/km (Jelvezeték) |
| 26 Ω/km (Árnyékoló) | |
| Vezetékkapacitás | 147 pF/m (1 kHz esetén, ér/árnyékolás) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Üzemi kapacitás | 78 nF (1 kHz esetén) |
| Kábel-impedancia | 100 Ω ±20 % (31,25 kHz-nél) |
| Névleges feszültség - kábel | 300 V |
| Legkisebb hajlítási sugár, fixen fektetett | 75 mm |
| Húzószilárdság | 260 N |
| Árnyékoló csillapítás | 3,00 dB/km (39 kHz-nél) |
| Tűzállóság | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Különleges tulajdonságai | PLTC-ER és ITC szabványok |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 105 °C (kábel, fix kiépítéshez) |
| Környezeti feltételek | |
| Védettség | IP67 |
| Védettség (NEMA) | 1 (NEMA) |
| 3 (NEMA) | |
| 4 (NEMA) | |
| 6P (NEMA) | |
| Környezeti hõmérséklet (üzemi) (Dugasz / aljzat) | -40 °C ... 105 °C (dugasz/aljzat) |
