CAPAROC PM EIP
-
Forsyningsmodul
1393553
Forsyningsmodul med EtherNet/IP™-grænseflade til forsyning af CAPAROC-systemet med elektronisk sikring eller effektafbryder med 12 eller 24 V DC. Ekstra systemgrænseflade til kommunikation med strømforsyningen. Til installation på DIN-bæreskinne via CAPAROC-strømskinnerne.
Dette produkt kræver flere produkter til drift.
Nødvendigt tilbehør
Gratis download tilgængelig.
Downloads
Produktdetaljer
| Generelt | |
| Bemærk | LABS-fri – iht. testspecifikation VW PV 3.10.7:2005-0 |
| Ved tilslutning af ledningerne skal der tages højde for, at CAPAROC-modulet ikke trækkes fra hinanden af trækkrafter. Der må ikke dannes mellemrum mellem modulerne. | |
| Produkttype | Elektronisk sikkerhedsafbryder |
| Produktfamilie | CAPAROC |
| Konstruktion | Påsætningsmodul |
| Antal stikpladser | 4 |
| Isoleringsegenskaber | |
| Kapslingsklasse | III |
| Forureningsgrad | 2 |
| EtherNet/IP™ | |
| Apparatfunktion | EtherNet/IP™-adapter |
| Adressering | DHCP (standard), BootP, statisk, ACD |
| Topologi | Linje |
| Stjerne | |
| Ring | |
| Generelt | |
| Driftsspænding | 10 V DC ... 30 V DC |
| Isolationsmærkespænding | 12 V DC |
| 24 V DC | |
| Målestrøm IN | 45 A (Samlet strøm indgang) |
| Mærkeimpulsholdespænding | 0,5 kV |
| Udløsemåde | E (elektronisk) |
| Returforsyningsstyrke | maks. 35 V DC |
| Mærkespænding | 35 V DC (Belastningskreds) |
| Virkningsgrad | > 99 % |
| Hvilestrøm I0 | typ. 46 mA (I tomgang ved 24 V) |
| Tabseffekt | typ. 1,1 W (I tomgang ved 24 V) |
| < 4,5 W (ved 40 A) | |

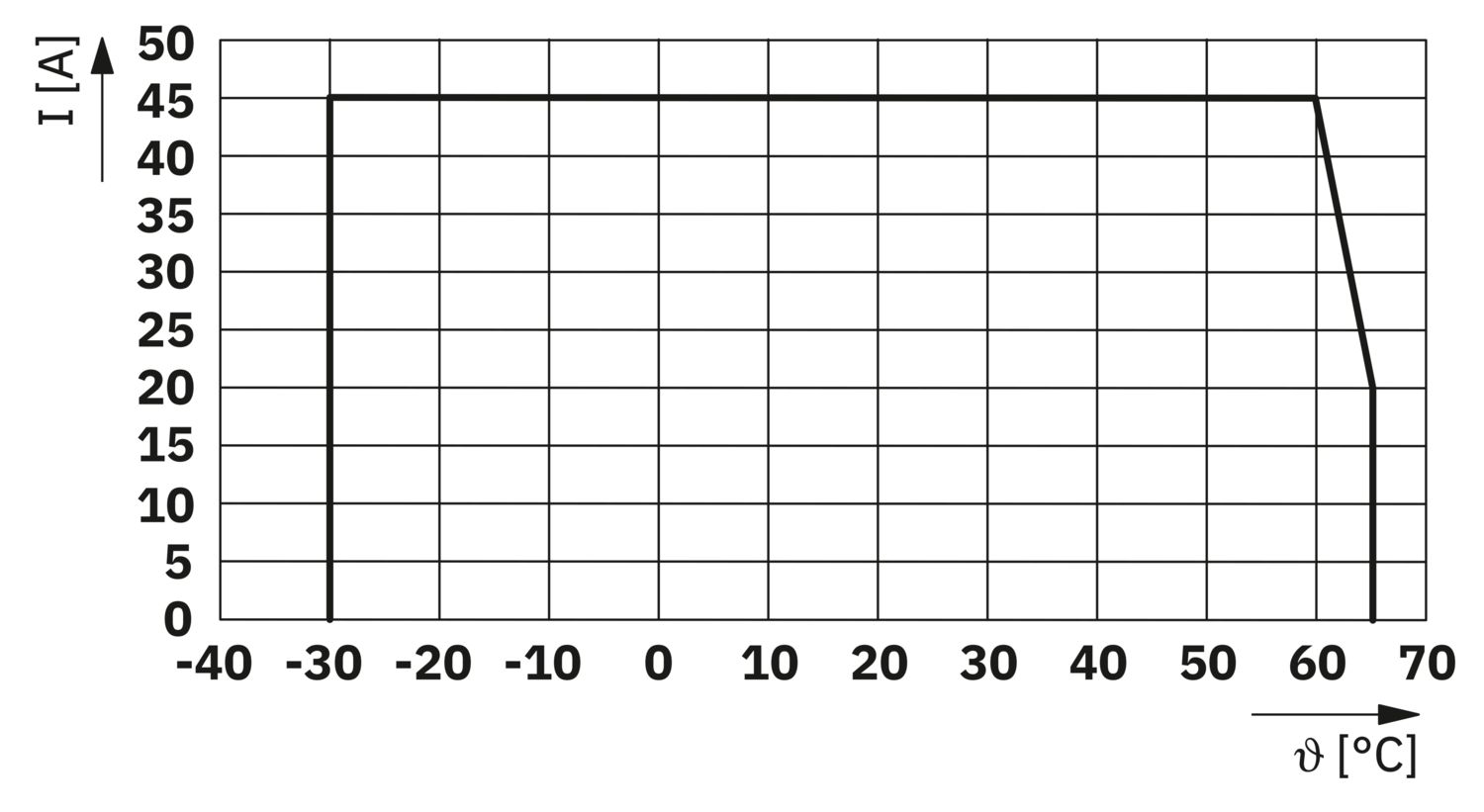

| Temperaturderating | 45 A (Samlet strøm ved 60 °C) |
| 20 A (Samlet strøm ved 65 °C) | |
| 45 A (Samlet strøm ved 60 °C, iht. UL) | |
| MTBF (IEC 61709, SN 29500) | 7242508,37 h (ved 25 °C med 21 % belastning) |
| 3958056,77 h (ved 40 °C med 34,25 % belastning) | |
| 764697,81 h (ved 60 °C med 100 % belastning) | |
| Spændingsfald | 0,082 V (ved 40 A) |
| Belastningskreds | |
| Underspændingsfrakobling | ≤ 9,2 V DC (aktiv) |
| ≥ 10,2 V DC (inaktiv) | |
| Overspændingsfrakobling | ≥ 30,5 V DC (aktiv) |
| ≤ 29,5 V DC (inaktiv) | |
| Hovedstrømkreds IN+ | |
| Tilslutningstype | Push-in-tilslutning |
| Afisoleringslængde | 18 mm |
| Ledertværsnit AWG | 20 ... 8 |
| Ledertværsnit for fleksible ledere med terminalrør med kunststofkrave | 0,5 mm² ... 16 mm² |
| Ledertværsnit for fleksible ledere med terminalrør uden kunststofkrave | 0,5 mm² ... 16 mm² |
| Hovedstrømkreds IN- | |
| Tilslutningstype | Push-in-tilslutning |
| Afisoleringslængde | 18 mm |
| Ledertværsnit AWG | 20 ... 8 |
| Ledertværsnit for fleksible ledere med terminalrør med kunststofkrave | 0,5 mm² ... 16 mm² |
| Ledertværsnit for fleksible ledere med terminalrør uden kunststofkrave | 0,5 mm² ... 16 mm² |
| Systemkommunikation | |
| Tilslutningstype | Push-in-tilslutning |
| Afisoleringslængde | 8 mm |
| Ledertværsnit stiv | 0,2 mm² ... 1,5 mm² |
| Ledertværsnit AWG | 24 ... 16 |
| Ledertværsnit for fleksible ledere med terminalrør med kunststofkrave | 0,2 mm² ... 0,75 mm² |
| Ledertværsnit for fleksible ledere med terminalrør uden kunststofkrave | 0,2 mm² ... 1,5 mm² |
| EtherNet/IP™ | |
| Maksimal systemudbygning | ≤ 16 (CAPAROC-moduler kan monteres) |
| Grænsefladetype | Ethernet |
| Antal | 2 |
| Overførselshastighed | 10 Mbit/s 100 Mbit/s |
| Overførselsfysik | Ethernet i RJ45 Twisted-Pair |
| Understøttede protokoller | EtherNet/IP™ |
| Tilslutning X1 LED grøn | lyser (forbundet) |
| Tilslutning X1 LED gul | lyser (overførsel) |
| Tilslutning X2 LED grøn | lyser (forbundet) |
| Tilslutning X2 LED gul | lyser (overførsel) |
| Power (PWR) LED grøn | lyser (Forsyningsspænding er inden for driftspændingsområdet) |
| 3x blinker (Global programmeringslås er deaktiveret) | |
| Power (PWR) LED rød | lyser (Forsyningsspænding er uden for driftspændingsområdet) |
| 5x blinker (Fabriksnulstillingskommando er accepteret) | |
| Power (PWR) LED gul | lyser (Der er trykket på PWR-knappen) |
| 3x blinker (Global programmeringslås er aktiveret) | |
| NET-LED slukket | sluk (Der findes ingen spænding på enheden, eller der er ikke konfigureret nogen IP-adresse) |
| NET-LED grøn | lyser (Kommunikation med styringen findes) |
| blinker (IP-adresse findes, ingen kommunikation med styringen) | |
| NET-LED rød | lyser (Address Conflict Detection (ACD): "Duplicate IP". Enheden har registreret, at dens IP-adresse allerede anvendes i netværket.) |
| NET-LED rød-grøn | blinker (Enhedsinitialiseringsselvtest) |
| MOD-LED slukket | sluk (Ingen forsyningsspænding) |
| MOD-LED grøn | lyser (Normal drift) |
| blinker (Enheden er endnu ikke konfigureret) | |
| MOD-LED rød-grøn | blinker (Enhedsinitialiseringsselvtest) |
| MOD-LED rød | lyser (Fejl (EtherNet/IP™: "Major unrecoverable fault"), f.eks. programnedbrud i styringen) |
| blinker (Fejl (EtherNet/IP™: "Major recoverable fault"), f.eks. inkonsistent eller ukorrekt parametrering) | |
| Ready (RDY) LED gul-grøn | blinker (Firmwareinstallation er i gang) |
| Ready (RDY) LED gul | lyser (Firmwareinstallation er mislykket, udfør manuel spændingsnulstilling) |
| Ready (RDY) LED grøn | lyser (Firmware er startet korrekt) |
| Målskitse |
|
| Bredde | 24,8 mm |
| Højde | 132,4 mm |
| Dybde | 111,3 mm (inkl. bæreskinne 7,5 mm) |
| Farve | lysegrå (RAL 7035) |
| Materiale | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Brændbarhedsklasse efter UL 94 | V-0 |
| Omgivelser | |
| Kapslingsklasse | IP20 |
| Omgivelsestemperatur (drift) | -30 °C ... 65 °C |
| -30 °C ... 60 °C (efter UL) | |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Højde | ≤ 4000 m (m.o.h.) |
| Fugtighedstest | 96 h, 95 % RH, 40 °C |
| Chok (drift) | 30g (11 ms varighed, halvsinus-chokimpuls, efter IEC 60068-2-27) |
| 25g (6 ms varighed, halvsinus-chokimpuls iht. IEC 60068-2-27, vedvarende chok) | |
| Vibration (drift) | 5g (10 Hz ... 150 Hz / 10 cyklusser / akse / X, Y, Z) |
| Standarder | EN 61000-6-2 |
| Bemærk | EMC - Støjimmunitet for industriområder |
| Standarder | EN 61000-6-4 |
| Bemærk | EMC - Støjimmunitet for industriområder |
| Standarder | EN 61000-6-8 |
| Bemærk | EMC - interferensemission for professionelle enheder, der bruges i forretnings- og kommercielle områder samt i små virksomheder |
| Standarder | EN 60068-2-78 |
| Bemærk | Miljøpåvirkninger - Fugt og varme, konstant |
| Standarder | EN 50178 |
| Bemærk | Udrustning af stærkstrømsanlæg med elektronisk materiel |
| Standarder | EN 60068-2-6 |
| Bemærk | Miljøpåvirkninger - Sving (sinusformede) |
| Standarder | EN 60068-2-27 |
| Bemærk | Miljøpåvirkninger - stød |
| Monteringstype | Kan isættes strømskinne CAPAROC CR… |
cUL Listed
Godkendelses-ID: E123528EtherNet/IP CONFORMANCE TESTED TM
Godkendelses-ID: 12382.01cUL Listed
Godkendelses-ID: E123528UL Listed
Godkendelses-ID: E123528EtherNet/IP CONFORMANCE TESTED TM
Godkendelses-ID: 12382.01cULus Listed
Godkendelses-ID: E483407cULus Listed
Godkendelses-ID: E483407
Dine fordele
Standard, der kan tilpasses individuelt takket være valg af enkle signaler og nulstilling til EtherNet/IP™-kommunikation
Særdeles let at betjene for alle pga. den værktøjsfrie opbygning, den direkte forsyning på strømskinnen og den gennemsigtige driftstilstand
Påfaldende nem design-in takket være komplet digital datapakke og EtherNet/IP™-funktionsblokke til Studio 5000
Ofte stillede spørgsmål
Findes der en hardwarevejledning, der forklarer funktionerne i CAPAROC?
Hvor mange effektafbrydermoduler kan jeg tilslutte bag et forsyningsmodul?
CAPAROC PM S-R: 20 effektafbrydermoduler
CAPAROC PM IOL: 20 kanaler
CAPAROC PM PN: 16 effektafbrydermoduler
CAPAROC PM EIP: 16 effektafbrydermoduler
CAPAROC PM MB: 16 effektafbrydermoduler
CAPAROC PM EC: 16 effektafbrydermoduler
Kanalens LED blinker gult to gange hvert 4. sekund. Hvad betyder dette?
Det betyder, at den interne kommunikation til forsyningsmodulet er afbrudt eller fejlbehæftet.
Kontrollér, at modulerne er monteret korrekt, og at der ikke er noget mellemrum mellem modulerne. Hvis kommunikationen stadig er afbrudt, skal du kontro...
Se mere
Det betyder, at den interne kommunikation til forsyningsmodulet er afbrudt eller fejlbehæftet.
Kontrollér, at modulerne er monteret korrekt, og at der ikke er noget mellemrum mellem modulerne. Hvis kommunikationen stadig er afbrudt, skal du kontrollere kontakterne på siden på det første blinkende modul (til venstre). Hvis de er bøjede, enten sat for langt ind i modulet, ikke centreret i husets åbning eller på anden måde beskadiget, skal modulet udskiftes.
Kan jeg låse indstillingen af de indstillede strømme?
Strømmene kan låse på forskellige måder:
1. Programmeringslås: Tryk på PWR-knappen på forsyningsmodulet i > 3 sekunder, PWR-LED'en blinker gult 3 gange, indstillingerne er nu låst. Ved at trykke igen i > 3 sekunder blinker LED'en grønt 3 gan...
Se mere
Strømmene kan låse på forskellige måder:
1. Programmeringslås: Tryk på PWR-knappen på forsyningsmodulet i > 3 sekunder, PWR-LED'en blinker gult 3 gange, indstillingerne er nu låst. Ved at trykke igen i > 3 sekunder blinker LED'en grønt 3 gange, og låsen ophæves igen.
2. Låsen kan også indstilles og annulleres via kommunikationsinterfacet. Her kan man også indstille betjeningslåsen, som forhindrer betjening og indstillinger på enheden. Låsen kan derefter kun annulleres via grænsefladen.
Har CAPAROC-systemet med elektronisk sikring eller effektafbryder funktionsblokke?
Ja, der er funktionsblokke til forsyningsmodulet med PROFINET-grænseflade til TIA -portalen og CODESYS i artiklens downloadområde samt til PLCnext Engineer i PLCnext -butikken.
