REL-MR- 24DC/21HC
-
Tek röle
2961312
Geçmeli minyatür güç rölesi, yüksek sürekli akımlar için güç kontaklı, 1 enversör kontak, 24 V DC giriş gerilimi
Bu ürünün çalışması için ilave ürünler gerekli.

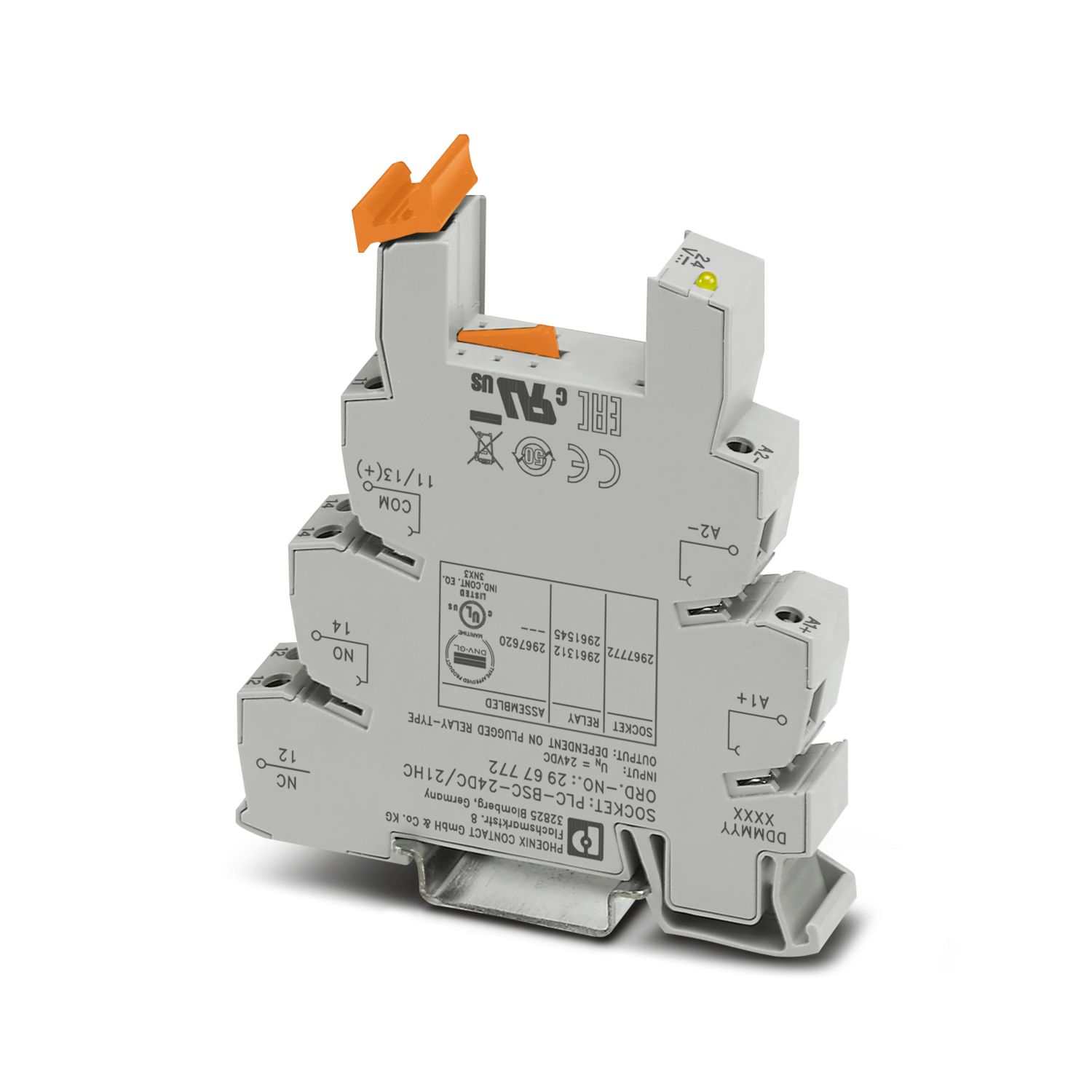

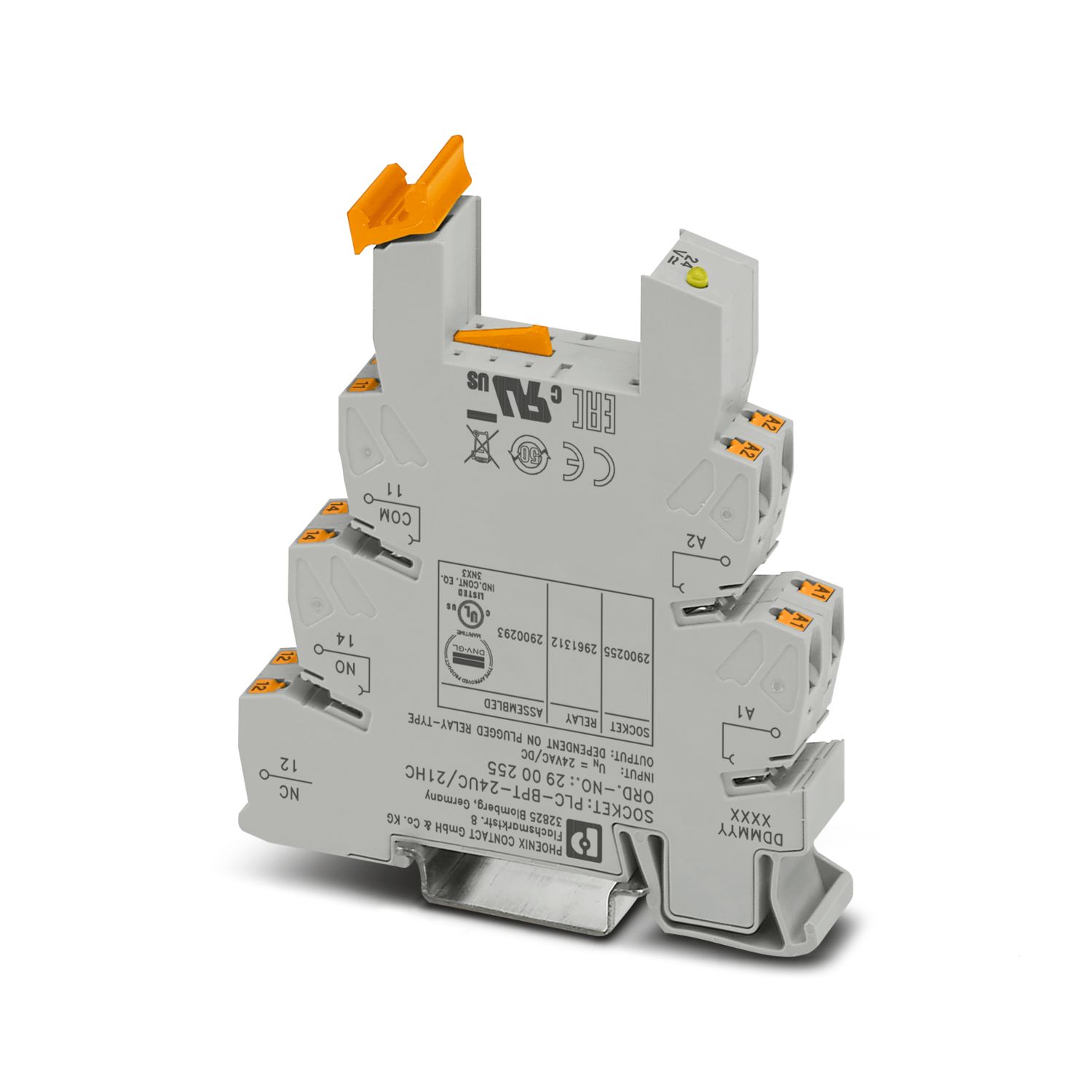

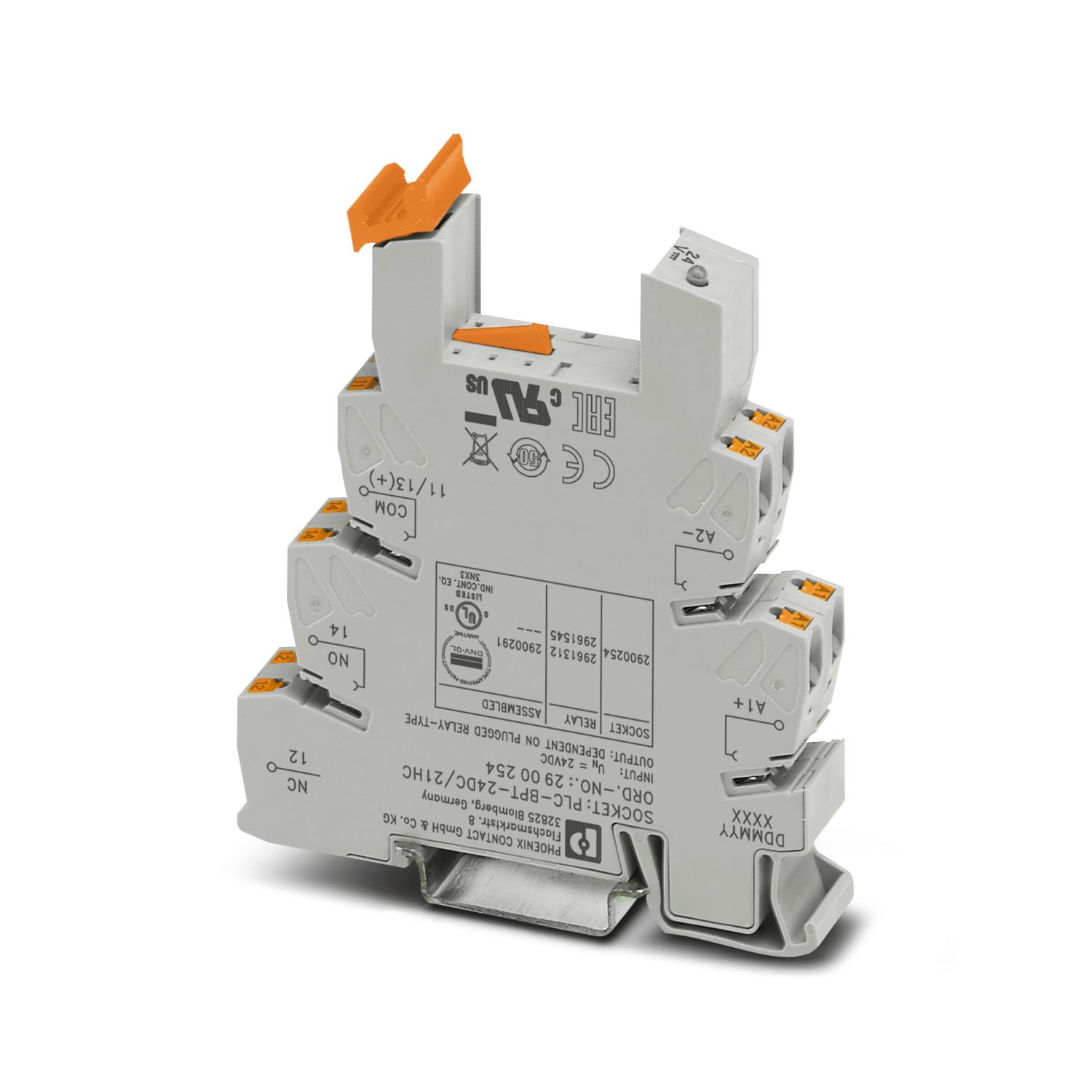

Zorunlu Aksesuarlar
Ürün Ayrıntıları
| Ürün tipi | Tek röle |
| Çalışma modu | 100% çalışma faktörü |
| Mekanik çalışma ömrü | 3x 107 çevrim |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Veri yönetimi durumu | |
| Son veri yönetimi tarihi | 19.03.2025 |
| Elektriksel çalışma ömrü | Diyagrama bkz |
| Nominal durum için maksimum güç kaybı | 0,41 W |
| Test gerilimi (Bobin/kontak) | 5 kV AC (50 Hz, 1 dak., bobin/kontak) |
| Bobin tarafı | |
| Nominal giriş gerilimi UN | 24 V DC |
| Giriş gerilim aralığı | 15,6 V DC ... 57,6 V DC |
| Sürücü ve fonksiyon | tek durumlu |
| Sürücü (polarite) | polarizasyonsuz |
| UN'de tipik giriş akımı | 17 mA |
| Tipik tepki süresi | 7 ms |
| Tipik bırakma zamanı | 3 ms |
| Bobin direnci | 1440 Ω ±10 % (20 °C'de) |
| Anahtarlama | |

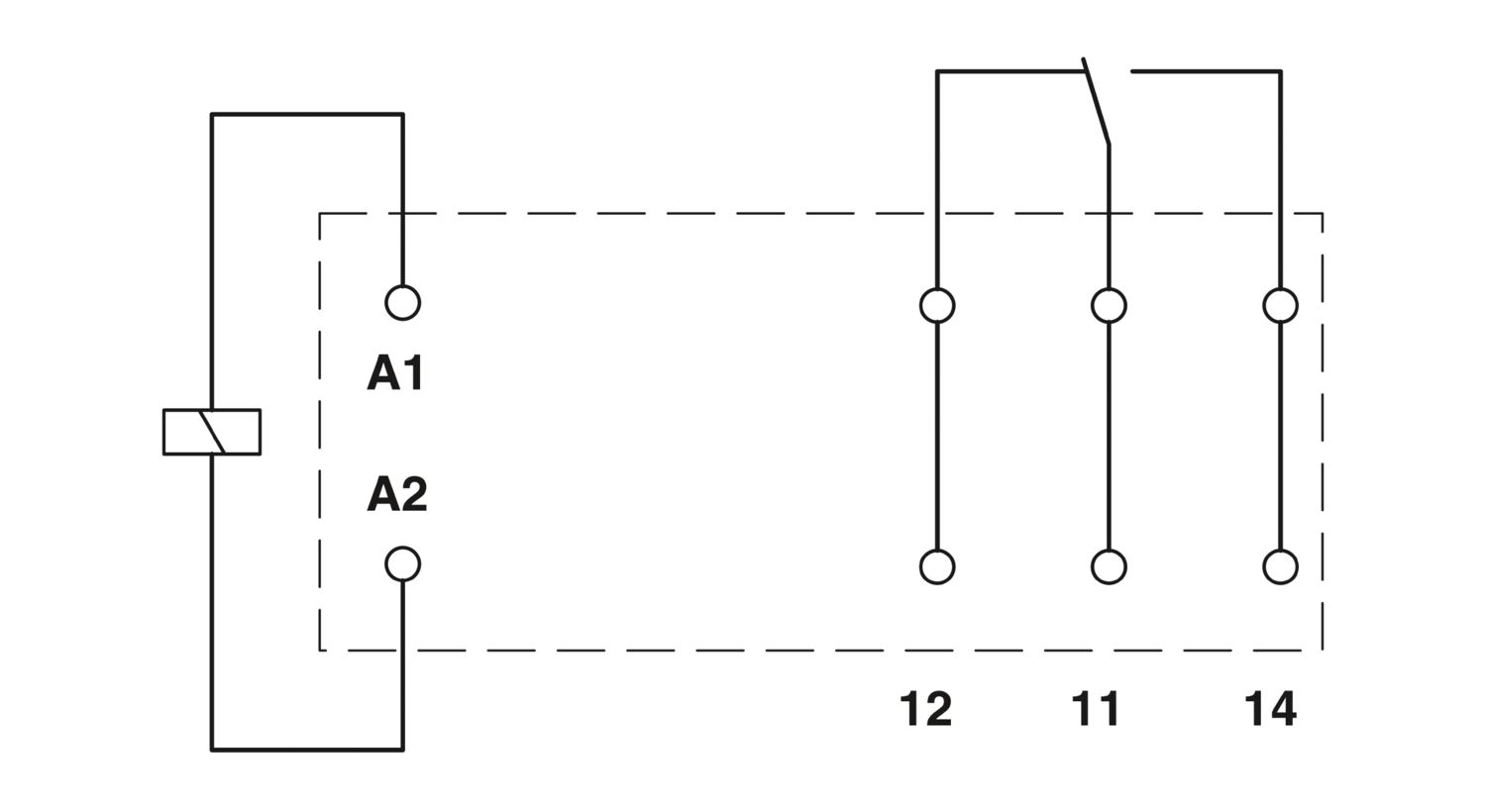

| Kontak tipi | 1 enversör kontak |
| Şalter kontağı tipi | Tek kontak |
| Kontak malzemesi | AgNi |
| Maksimum anahtarlama gerilimi | 250 V AC/DC |
| Minimum anahtarlama gerilimi | 12 V (10 mA'de) |
| Sürekli sınır akımı | 16 A |
| Maksimum kalkış akımı | 50 A (20 ms) |
| Min. anahtarlama akımı | 10 mA (12 V'ta) |

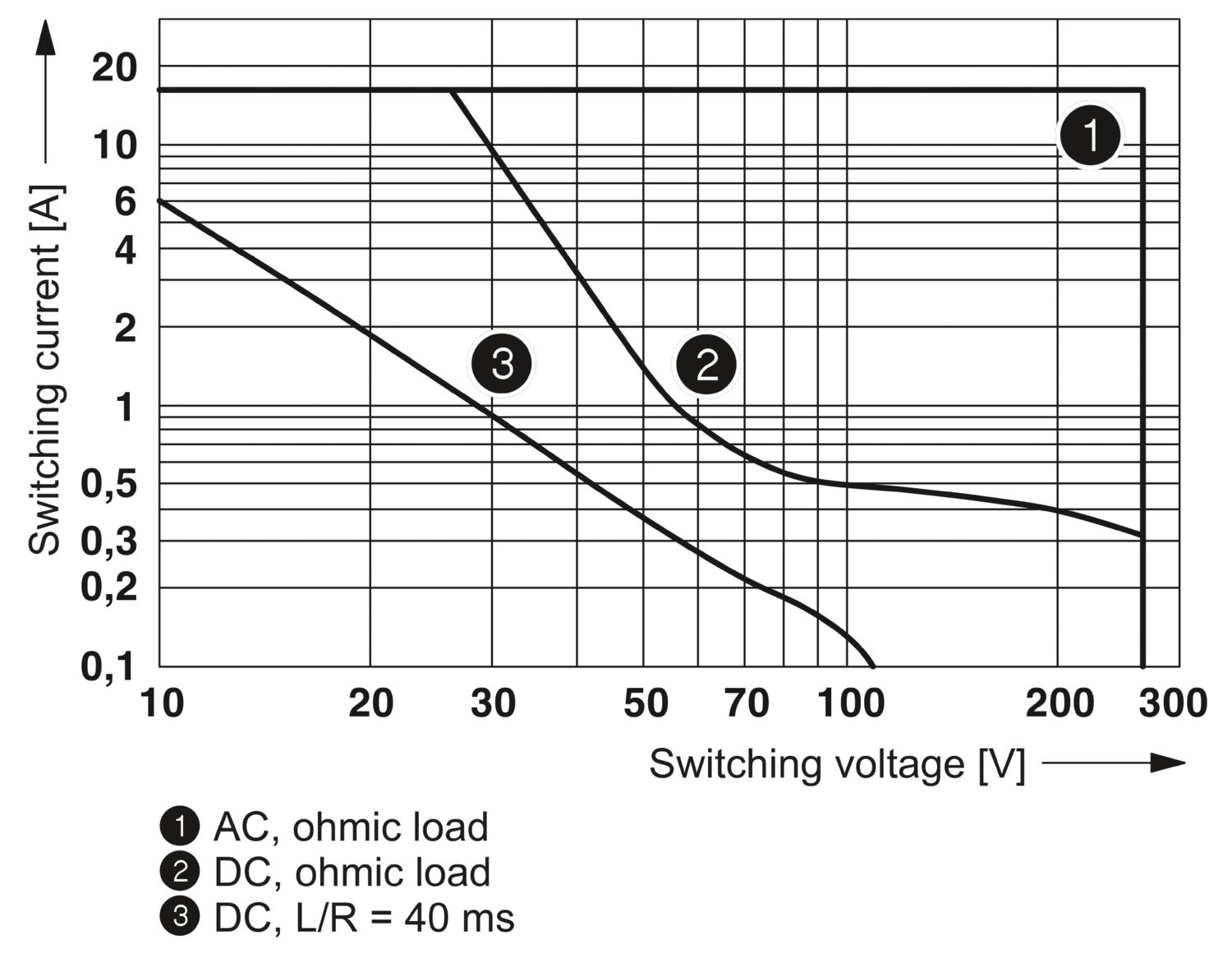

| Kesme seviyesi (omik yük) maks. | 384 W (24 V DC için) |
| 58 W (48 V DC için) | |
| 48 W (60 V DC için) | |
| 50 W (110 V DC için) | |
| 80 W (220 V DC için) | |
| 4000 VA (250 V AC için) | |
| Anahtarlama kapasitesi | 2 A (24 V'de, DC13) |
| 0,2 A (110 V'de, DC13) | |
| 0,2 A (250 V'de, DC13) | |
| 6 A (24 V'de, AC15) | |
| 6 A (120 V'de, AC15) | |
| 6 A (250 V'de, AC15) | |
| UL 508 uyarınca motor yükü | 1/2 HP, 120 V AC (N/O kontak) |
| 1 HP, 240 V AC (N/O kontak) | |
| 1/3 HP, 120 V AC (N/C kontak) | |
| 3/4 HP, 240 V AC (N/C kontak) | |
| 1/4 HP, 200 ... 250 V AC | |
| Bağlantı yöntemi | Fiş / lehim bağlantısı |

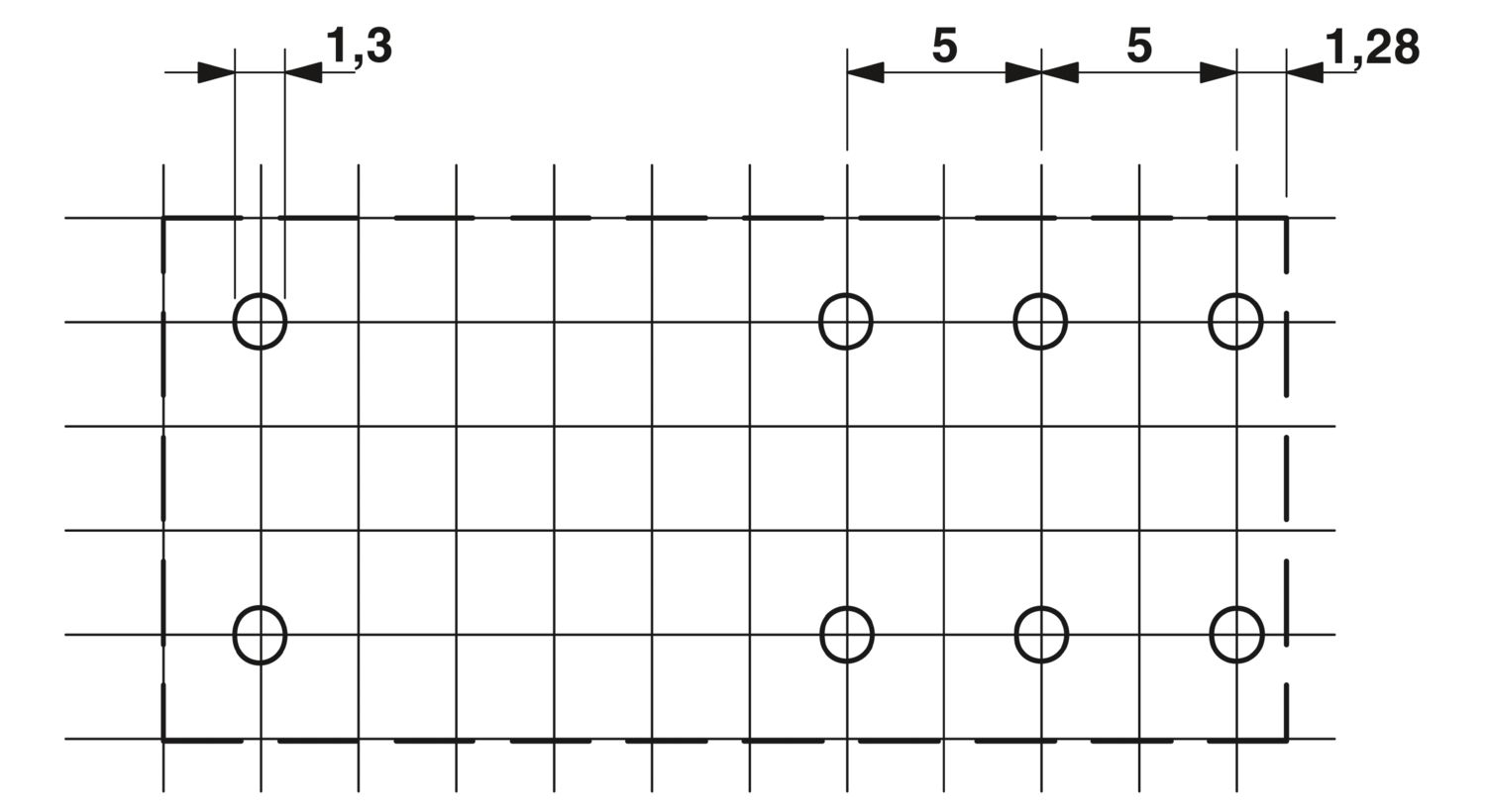

| Boyutlu çizim |
|
| Genişlik | 12,7 mm |
| Yükseklik | 29 mm |
| Derinlik | 15,7 mm |
| Renk | beyaz (RAL 9010) |
| Ortam koşulları | |
| Koruma sınıfı | RT II |
| Ortam sıcaklığı (çalışma) | -40 °C ... 85 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Aşındırıcı gaz testi | |
| Tanımlama | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Standartlar/yönetmelikler | IEC 60664 |
| EN 50178 | |
| EN 61810-1 |
| Montaj açıklaması | Boşluk bırakmadan sıralanabilir (> 70 °C ≥ 2.5 mm) |
| Montaj pozisyonu | herhangibir |
Avantajlarınız
16 A'e kadar anahtarlama akımı
