ELR 1-SC-230AC/600AC-20 - Solid-state kontaktör

1032920

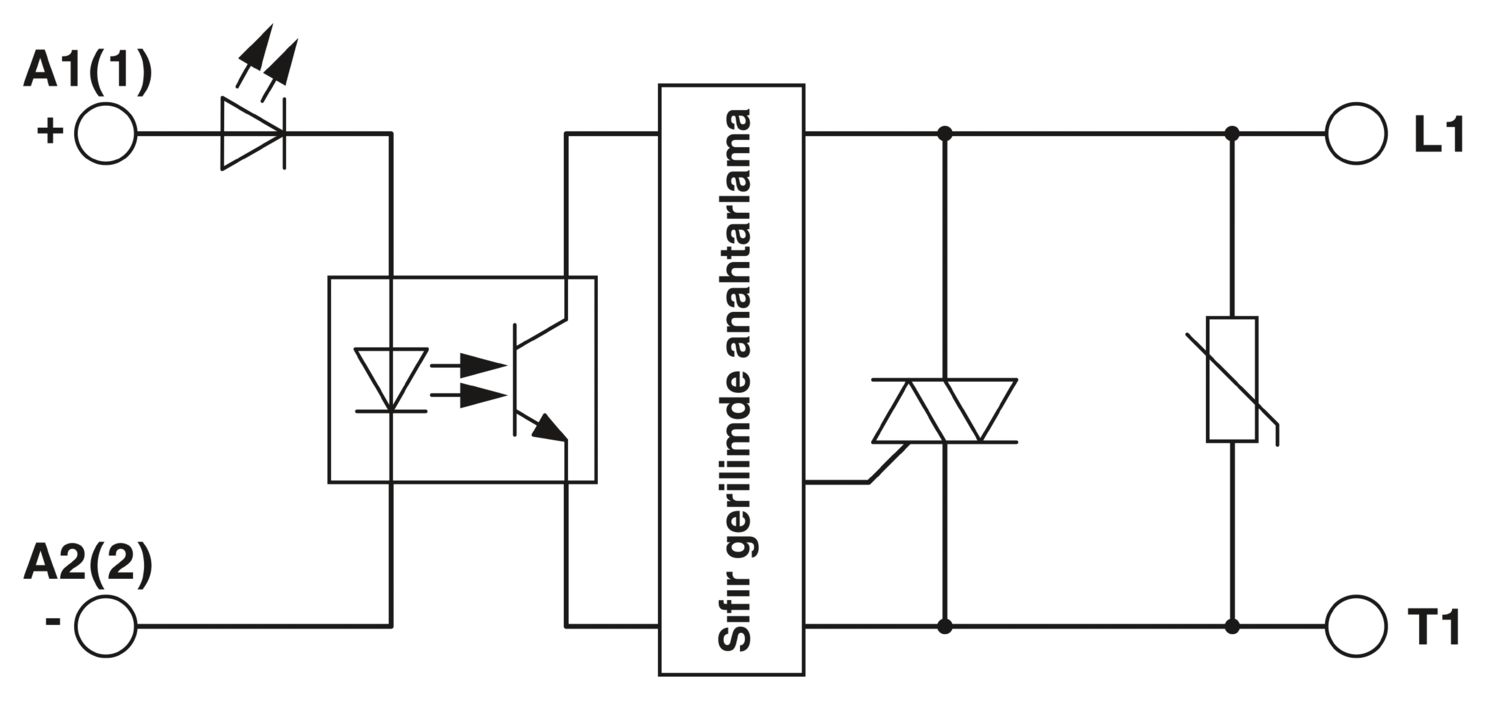

Tek fazlı solid-state kontaktör, giriş gerilimi: 230 V AC, çıkış akımı: 20 A, sıfır gerilim anahtarlama

Ürün Ayrıntıları

Ürün tipi	Solid-state kontaktör

Faz sayısı	1
Nominal durum için maksimum güç kaybı	20 W
Şebeke tipi	1 fazlı

Kontrol
Giriş ismi	Kontrol girişi
Nominal aktivasyon gerilimi U_C	230 V AC
Tetikleme gerilimi aralığı	24 V AC ... 275 V AC
	24 V DC ... 190 V DC
Nominal aktivasyon akımı I_C	yaklaşık 17 mA
Anahtarlama eşiği	≤ 5 V AC/DC (“0” sinyali)
	≥ 20 V AC/DC (“1” sinyali)
Çalışma gerilimi göstergesi	Yeşil LED
İletim frekansı	6 Hz

Yük çıkışı
Çalışma gerilimi aralığı	42 V AC ... 660 V AC
AC-51'de nominal çalışma gerilimi	20 A
AC-53a'da nominal çalışma gerilimi	5 A (T_A = 25 °C)
	5 A (T_A = 40 °C)
Pik kapalı durum gerilimi	1200 V
Şebeke frekansı	45 Hz
	65 Hz
Yük akımı aralığı	150 mA ... 20 A (çalışma eğrisine bakın)
Kaçak akımı	< 3 mA (off konumda)
Artık gerilim	< 1 V
Darbe akımı	325 A (t = 10 ms)
Maks. yük değeri	525 A²s
Koruma devresi	Varistör
Faz açısı cos phi min.	0,5

Kontrol devreleri
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,5 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,5 mm² ... 2,5 mm²
Kablo kesiti AWG	18 ... 12
Yük devresi
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	12 mm
Vida yivi	M4
İletken kesiti, tek telli	2,5 mm² ... 6 mm²
İletken kesiti, çok damarlı	1 mm² ... 4 mm²
Kablo kesiti AWG	14 ... 10
Koruma iletkeni bağlantısı
Bağlantı yöntemi	Kablo pabucu
Vida yivi	M5
Sıkma torku	1,5 Nm

Çalışma gerilimi göstergesi	Yeşil LED

Genişlik	18 mm
Yükseklik	110 mm
Derinlik	103 mm

Renk	gri (RAL 7042)

Ortam koşulları
Ortam sıcaklığı (çalışma)	-30 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 80 °C

Standartlar / yönetmelikler
Standartlar/yönetmelikler	EN 61000-4-2
	EN 61000-4-3
	EN 61000-4-4
	EN 61000-4-5
	EN 55011

Montaj tipi	DIN rayı montajı
Montaj açıklaması	≥ 22.5 mm boşlukla düzenlenebilir
Montaj konumu	Dikey (yatayda DIN ray)

Ticari Veriler

Ürün numarası	1032920
Ambalaj birimi	1 pc
Satış Kodu	DK6
Ürün Kodu	DK6831
GTIN (Küresel Ticari Ürün Numarası)	4055626537849
Adet Ağırlığı (ambalaj dahil)	263,6 g
Adet ağırlığı (ambalaj hariç)	258,3 g
Gümrük tarife no	85364900
Menşe ülke	MT

Sınıflandırma

Onaylar

Environmental product compliance

Uyumlu Ürünler

Phoenix Contact Elektronik Tic. Ltd. Şti.

Kısıklı Mah. Hanım Seti Sok. No:38/A 34692 B. Çamlıca - Üsküdar İstanbul/Türkiye Mersis:0729002180800018

Bir soru sor +90 216 225 4300 info@phoenixcontact.com.tr

ECLASS-13.0	27371003
ECLASS-15.0	27371003

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
