UCS CCD 5018
-
Köşe çerçevesi
2203404

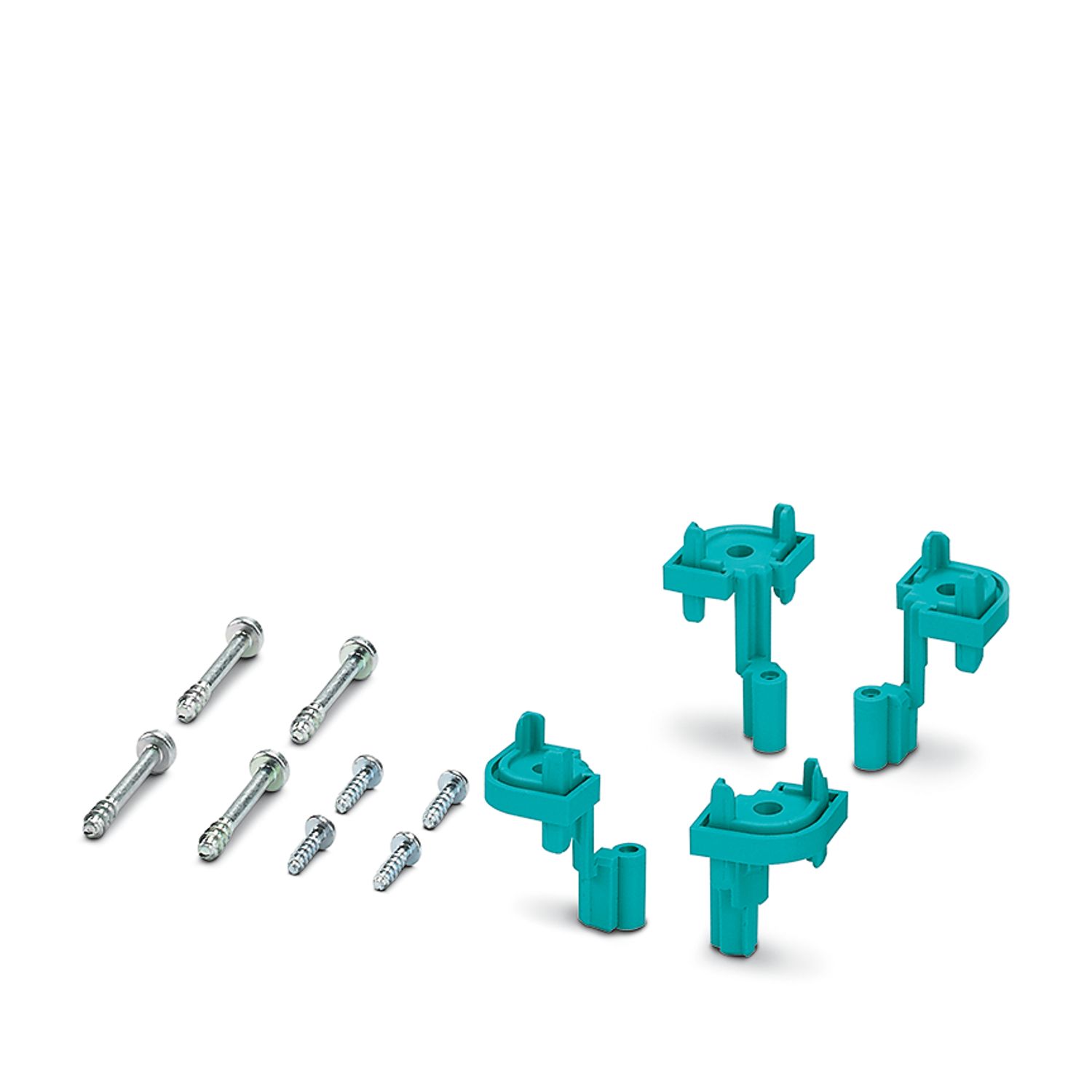

UCS muhafazalar için entegre vida yuvalı köşe çerçevesi; malzeme: poliamid, renk: RAL 5018 benzeri turkuaz mavi
Ürün Ayrıntıları
| Montaj açıklaması | Lütfen indirme alanındaki teknik açıklamayı inceleyin. |
| Ürün tipi | Köşeyi seçin |
| Muhafaza tipi | Üniversal muhafazalar |
| Muhafaza serisi | UCS |
| Tip | PCB montajı için düz vidalar ve vidalar dahildir |
| Havalandırma delikleri mevcut | hayır |
| Genişlik | 16,2 mm |
| Yükseklik | 16,2 mm |
| Derinlik | 27,05 mm |
| PCB tasarımı | |
| PCB kalınlığı | 0,8 mm ... 3 mm |
| Renk (Köşe parçaları) | turkuaz yeşil (RAL 5018) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| IEC 60112'ye göre CTI | 600 |
| Yalıtım malzemesi | PA |
| Muhafaza malzemesi | PA |
| Yüzey özellikleri | işlem görmemiş |
| galvaniz kaplı |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,15 mm (10 Hz ... 58,1 Hz) |
| Hızlanma | 2g (58,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Kızgın tel testi | |
| Spesifikasyon | IEC 60695-2-11:2014-02 |
| Sıcaklık | 850 °C |
| İfşa süresi | 30 s |
| Termal stabilite / bilya basınç testi | |
| Spesifikasyon | IEC 60695-10-2:2014-02 |
| Sıcaklık | 125 °C |
| Test süresi | 1 h |
| Kuvvet | 20 N |
| Mekanik dayanım / döner tambur | |
| Spesifikasyon | IEC 60068-2-31:2008-05 |
| Düşüş yüksekliği | 50 cm |
| Frekans | 50 |
| Şoklar | |
| Spesifikasyon | IEC 60068-2-27:2008-02 |
| Pals şekli | Yarı sinüs eğrisi |
| Hızlanma | 15g |
| Şok süresi | 11 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Boya veya cila ile kaplamayı engelleyen maddeler için test | |
| Spesifikasyon | VW PV 3.10.7:2005-02 |
| Sonuç | Test geçildi |
| Koruma sınıfı (IP kodu) | |
| Spesifikasyon | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Sonuç, koruma sınıfı, IP kodu | IP40 |
| Ortam koşulları | |
| Ulaşılabilir maks. IP kodu | IP40 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (güç kaybına bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 55 °C |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Göreceli nem (stok/nakliye) | 80 % |
| PCB taşıyıcı sayısı | 1 |
| PCB montaj tipi | Cıvata montajı |
| PCB'nin kalınlığı | 0,8 mm ... 3 mm |
| PCB taşıyıcılar hakkında açıklama | Ürün baskılı devre için hazırlanır. Ek baskılı devre kartları yapışkan pedler (aksesuarlar) kullanılarak monte edilebilir. |
| Montaj tipi | Vidalı montaj |
| Sıkma torku / hız | Yarım muhafazalar arasında vidalı bağlantı: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| PCB'nin köşe fiderine montajı: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Ambalaj tipi | PE torba |
| Ürün numarası | 2203404 |
| Ambalaj birimi | 1 pc |
| Satış Kodu | ACF |
| Ürün Kodu | ACFCAA |
| GTIN (Küresel Ticari Ürün Numarası) | 4055626403625 |
| Adet Ağırlığı (ambalaj dahil) | 14 g |
| Adet ağırlığı (ambalaj hariç) | 14 g |
| Gümrük tarife no | 39269097 |
| Menşe ülke | DE |
ECLASS
| ECLASS-13.0 | 27190605 |
ETIM
| ETIM 9.0 | EC002779 |
UNSPSC
| UNSPSC 21.0 | 31261500 |
| EU RoHS | |
| AB RoHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Sınır değerlerin üzerinde tehlikeli madde yok
|
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
Avantajlarınız
Anahtarlama panosu ve sahada kullanım için esnek montaj seçenekleri
Muhafaza içerisindeki özdeş alıcılar sayesinde, uygulamaya uyacak şekilde uyarlanabilir
Yüksek tanınma kolaylığı için, anahtarlama panosu içinde ve dışında farklı renkler
