DC-B 6-SET-TB-M25-M-7X4-UT
-
T box
1581036

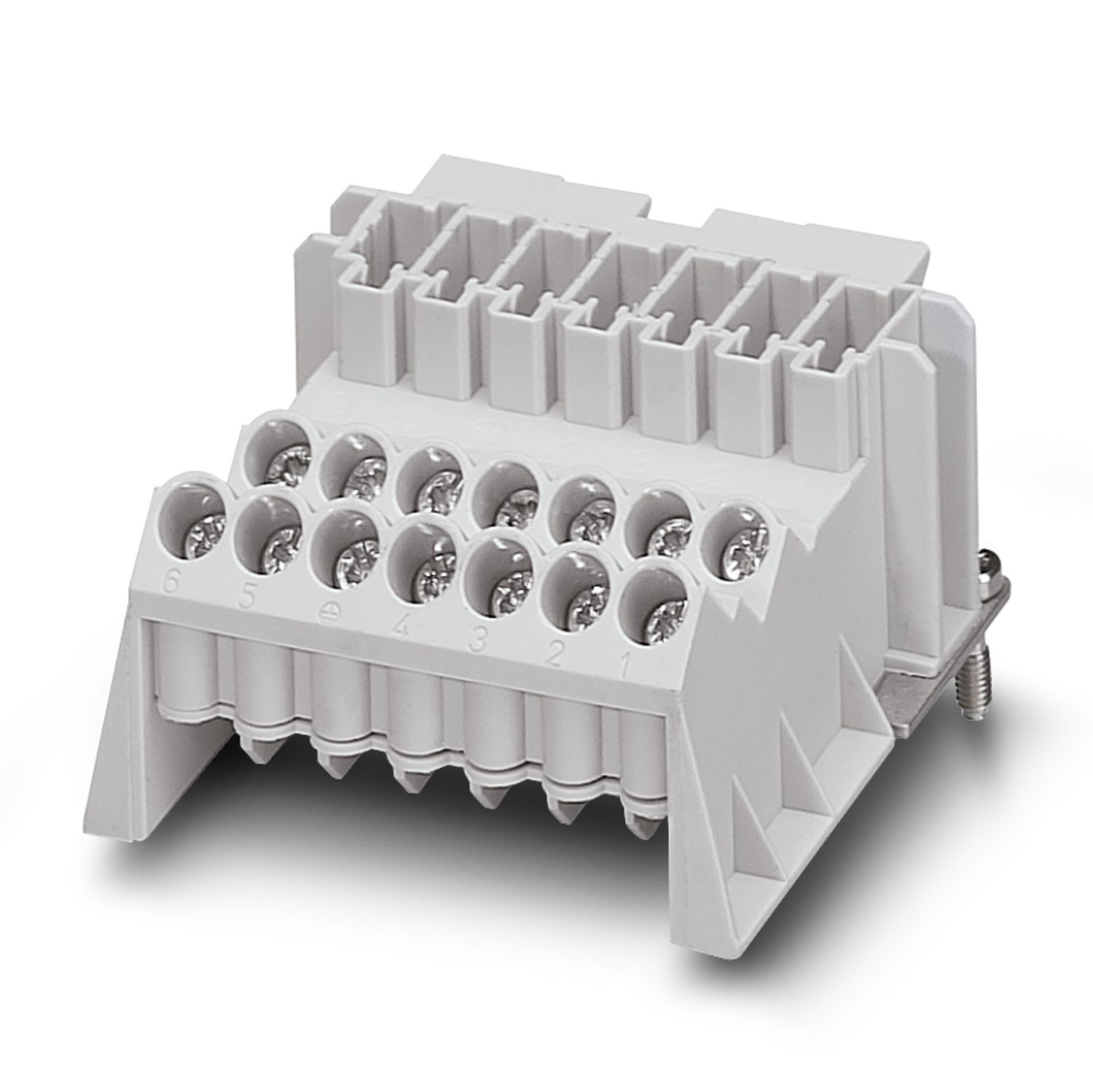

DUPLICON, 6 x 4 mm2 + PE DUPLICON kontak ara parçalı alüminyum T-box set, konum başına 2 vida bağlantısı, tip B6, IP67 koruma, 2 x M25 kablo vida bağlantı yivi (kablo vida bağlantısız)
Ürün Ayrıntıları
| Ürün tipi | Geçmeli konnektör seti |
| Muhafaza tipi | T-box seti |
| Tasarım | DC-B6 |
| Kutup sayısı | 6 |
| Kablo çıkış sayısı | 3 |
| Vida bağlantı tipi | M25 yivli |
| Koruma kapağı | hayır |
| Kablo çıkışı | yandan |
| Pg vidalı bağlantı | yok |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Maksimum yük akımı | 32 A (L1/L2/L3) |
| Nominal gerilim (II/2) | 1000 V |
| Nominal gerilim (III/2) | 1000 V |
| Nominal gerilim (III/3) | 400 V (L-PE) |
| 690 V (L-L) | |
| 630 V | |
| Nominal aşırı gerilim (II/2) | 6 kV |
| Nominal aşırı gerilim (III/2) | 8 kV |
| Nominal aşırı gerilim (III/3) | 6 kV |
| Nominal darbe gerilimi | 6 kV |
| Nominal akım | 25 A (4 mm² iletken kesit alanı) |
| 25 A | |
| Kontak direnci | 1,5 mΩ |
| Nominal akım IN | 25 A |
| Bağlantı yöntemi | Vidalı bağlantı |
| Bağlantı teknolojisi | Vidalı bağlantı |
| İletken kesiti | 0,2 mm² ... 4 mm² (6 mm², yüksüksüz) |
| 0,2 mm² ... 4 mm² (6 mm², yüksüksüz) | |
| Bağlantı kesit alanı AWG | 24 ... 12 |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Herbir kablonun soyma mesafesi | 10 mm |

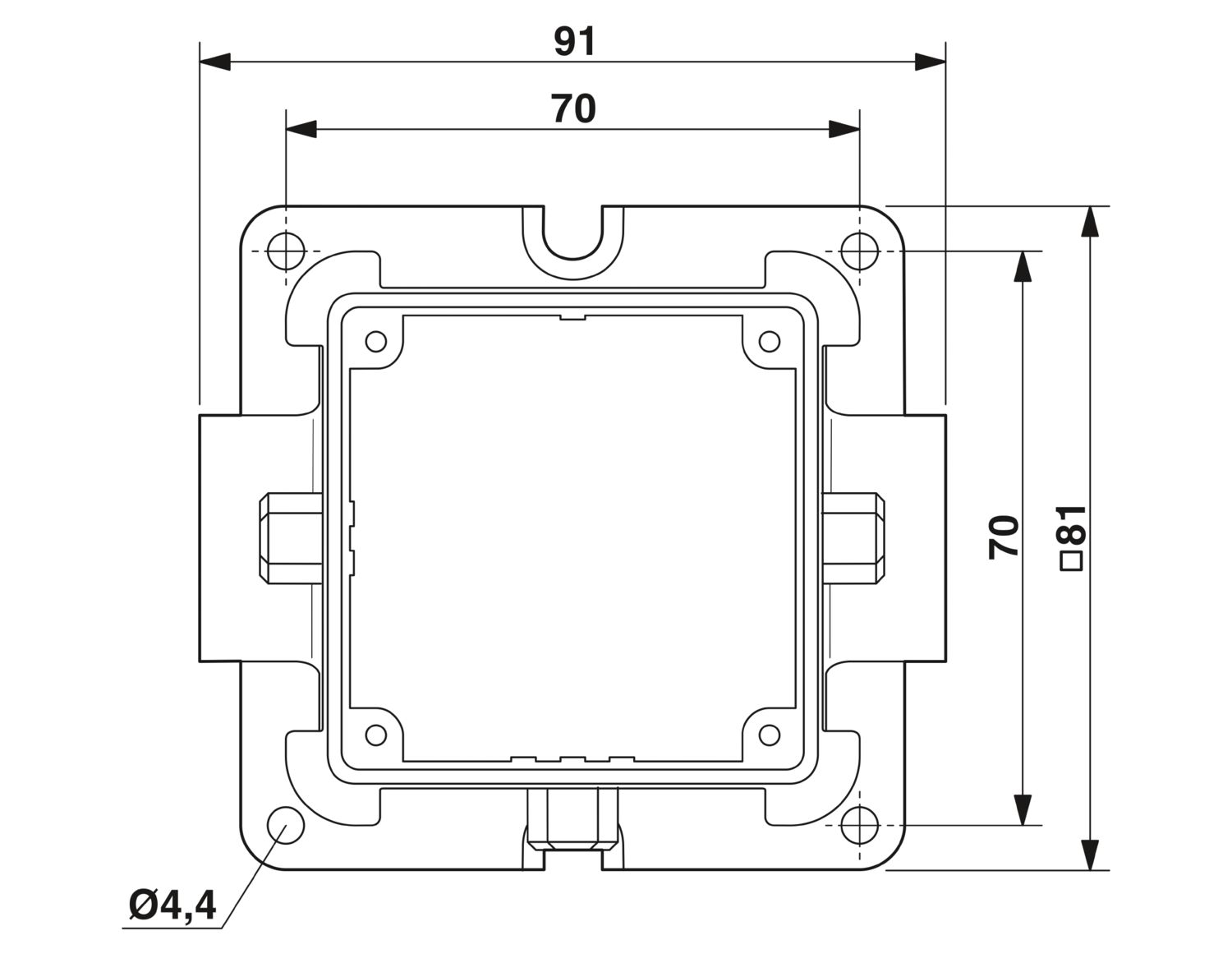

| Boyutlu çizim |
|
| Genişlik | 75 mm |
| Yükseklik | 122 mm |
| Uzunluk | 89 mm |
| Renk | inci grisi |
| Malzeme Muhafaza | Alüminyum, pres döküm |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Sızdırmaz malzeme | NBR |
| Muhafaza malzemesi | Pres döküm alüminyum |
| Kontak malzemesi | Bakır alaşımı |
| Kontak yüzey malzemesi | Ag |
| Kontak taşıyıcı malzemesi | PA |
| Kilitleme mandalı malzemesi | Paslanmaz çelik |
| Her bir kablonun soyma mesafesi | 10 mm |
| Mekanik veriler | |
| Vida bağlantı tipi | M25 yivli |
| Kilitleme tipi | Mandal |
| Takma/çekme çevrimleri | ≥ 100 |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP66 | |
| IP67 | |
| IP65/IP66/IP67 | |
| Darbe dayanımı | IK08 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C |
| Montaj tipi | Vidalı montaj |
