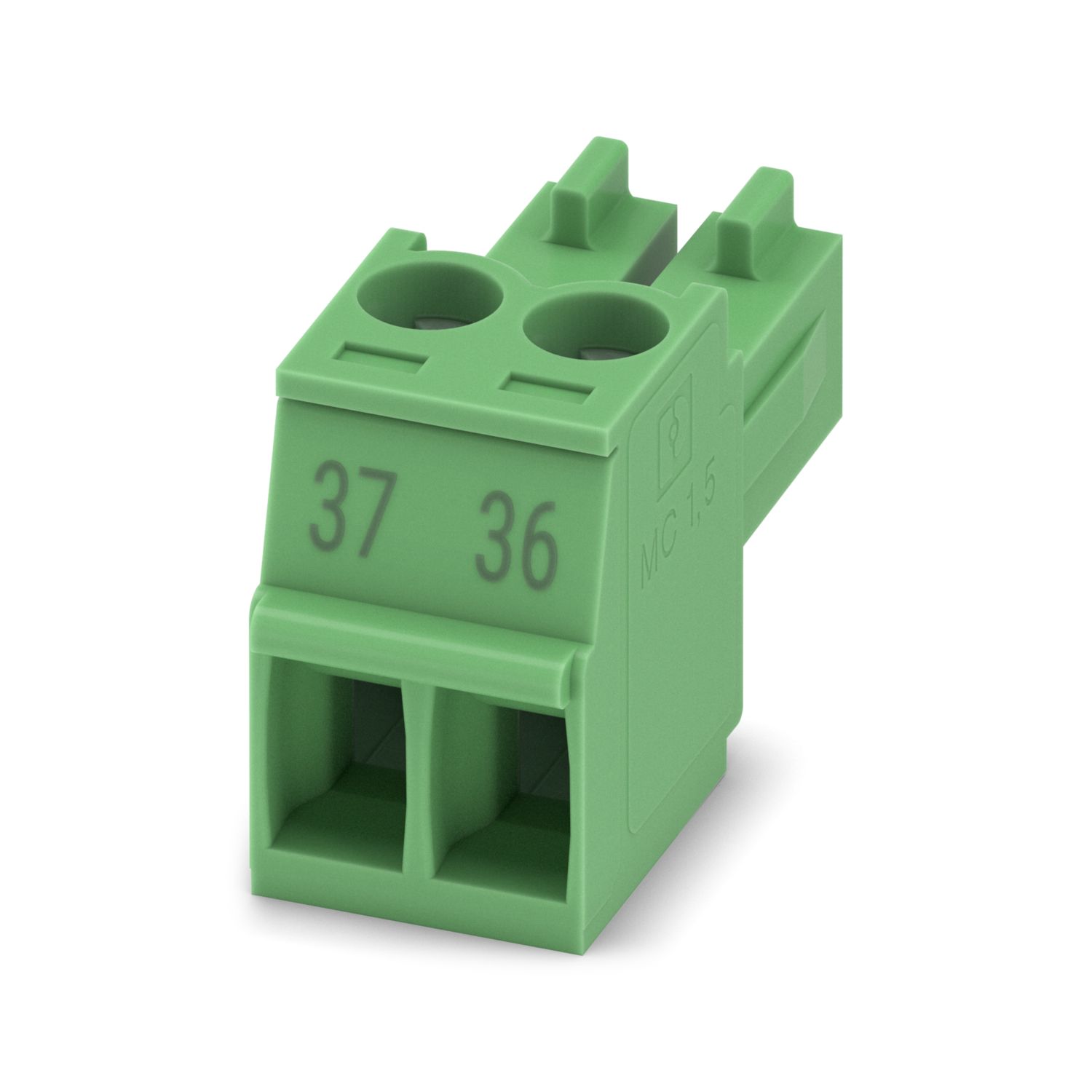

MC 1,5/ 2-ST-3,5 BD:37,36 - Nyomtatott áramköri csatlakozó - 1840553

Termékrészletek

Műszaki adatok

A cikk tulajdonságai

Terméktípus	Nyomtatott áramköri dugasz
Termékcsalád	MC 1,5/..-ST
Termékcsalád	COMBICON Connectors S
Pólusszám	2
Raszterméret	3,5 mm
Sorok száma	1

Elektromos jellemzők

Tulajdonságok
I_N névleges áramerősség	8 A
U_N névleges feszültség	160 V
Érintkező átmeneti ellenállás	1,3 mΩ
Méretezési feszültség (III/3)	160 V
Méretezési lökőfeszültség (III/3)	2,5 kV
Méretezési feszültség (III/2)	160 V
Méretezési lökőfeszültség (III/2)	2,5 kV
Méretezési feszültség (II/2)	320 V
Méretezési lökőfeszültség (II/2)	2,5 kV

Csatlakozási adatok

Csatlakozástechnika
Kialakítás	standard
Dugaszolható csatlakozórendszer	COMBICON MC 1,5
Névleges keresztmetszet	1,5 mm²
Érintkezőtípus	Aljzat
Reteszelés
Reteszelés módja	nélkül
Rögzítőperem	nincs
Vezetékcsatlakozás
Csatlakozási mód	Csavaros csatlakozás húzóhüvellyel
Csatlakozási irány vezeték / NYÁK	0 °
Merev vezető keresztmetszete	0,08 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete	0,08 mm² ... 1,5 mm²
Vezető-keresztmetszet AWG	28 ... 16
Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül	0,25 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral	0,25 mm² ... 0,5 mm²
2 azonos keresztmetszetű merev vezető	0,08 mm² ... 0,5 mm²
2 azonos keresztmetszetű hajlékony vezető	0,08 mm² ... 0,75 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,25 mm² ... 0,34 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 0,5 mm²
Idomszer a x b / átmérő	2,4 mm x 1,5 mm / 1,6 mm
Csupaszolási hossz	7 mm
Csavarfej befogása	Hosszanti rés (L)
Meghúzási nyomaték	0,22 Nm ... 0,25 Nm
Szigetelőgallér nélküli érvéghüvelyek adatai
ajánlott krimpelőfogó	1212034 CRIMPFOX 6
Szigetelőgalléros érvéghüvelyek adatai
ajánlott krimpelőfogó	1212034 CRIMPFOX 6

Az anyagok adatai

Anyagadatok - kapcsolat
Megjegyzés	Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint
Érintkező anyaga	Cu-ötvözet
Felszín minősége	merülőónozással
A csatlakozási pont fémfelülete (fedőréteg)	Cink (4 - 8 µm Sn)
Az érintkezőrész fémfelülete (fedőréteg)	Cink (4 - 8 µm Sn)
Anyagadatok - készülékház
Szín (Ház)	zöld (6021)
Szigetelőanyag	PA
Szigetelőanyag csoport	I
CTI az IEC 60112 szabvány szerint	600
Éghetőségi osztály az UL 94 szerint	V0
GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint	850
GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint	775
Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete	125 °C

Méretek

Méretrajz
Raszterméret	3,5 mm
Szélesség [w]	7 mm
Magasság [h]	11,1 mm
Hossz [l]	16,1 mm

Tudnivalók

Alkalmazási útmutató	A 0,08 mm²-es vezetőket a befogótér közepén kell elhelyezni. Ezt szerelés után ellenőrizni kell.

Mechanikai vizsgálatok

Vezetéksérülés és -lazulás vizsgálata
Vizsgálati specifikáció	DIN EN 60999-1 (VDE 0609-1):2000-12
Eredmény	A vizsgálaton megfelelt
Húzásvizsgálat
Vizsgálati specifikáció	DIN EN 60999-1 (VDE 0609-1):2000-12
Vezeték-keresztmetszet/vezetéktípus/húzóerő előírt érték / tényleges érték	0,14 mm² / tömör / > 10 N
		0,14 mm² / hajlékony / > 10 N
		1,5 mm² / tömör / > 40 N
		1,5 mm² / hajlékony / > 40 N
Dugaszolási és húzóerők
Vizsgálati specifikáció	DIN EN 60512-13-2:2006-11
Eredmény	A vizsgálaton megfelelt
A ciklusok száma	25
Dugaszolási erő pólusonként kb.	6 N
Húzóerő pólusonként kb.	4 N
Forgatónyomaték-vizsgálat
Vizsgálati specifikáció	DIN EN 60999-1 (VDE 0609-1):2000-12
Feliratozások tartóssága
Vizsgálati specifikáció	DIN EN 60068-2-70:1996-07
Eredmény	A vizsgálaton megfelelt
Polarizáció és kódolás
Vizsgálati specifikáció	DIN EN 60512-13-5:2006-11
Eredmény	A vizsgálaton megfelelt
Szemrevételező vizsgálat
Vizsgálati specifikáció	DIN EN 60512-1-1:2003-01
Eredmény	A vizsgálaton megfelelt
Méretvizsgálat
Vizsgálati specifikáció	DIN EN 60512-1-2:2003-01
Eredmény	A vizsgálaton megfelelt

Környezeti feltételek és élettartam

Rezgésvizsgálat
Vizsgálati specifikáció	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frekvencia	10 - 150 - 10 Hz
Sweepelés sebessége	1 oktáv/perc
Amplitúdó	0,35 mm (10 Hz ... 60,1 Hz)
Gyorsulás	5g (60,1 Hz ... 150 Hz)
Vizsgálati időtartam tengelyenként	2,5 h
Vizsgálati irányok	X-, Y- és Z-tengely
Élettartam-vizsgálat
Vizsgálati specifikáció	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Maximális lökőfeszültség tengerszinten	2,95 kV
R₁ átmeneti ellenállás	1,3 mΩ
R₂ átmeneti ellenállás	1,4 mΩ
Dugaszolási ciklusok	25
Szomszédos pólusok közötti szigetelési ellenállás	> 5 MΩ
Klimatikus vizsgálat
Vizsgálati specifikáció	DIN EN ISO 6988:1997-03
Korróziós igénybevétel	0,2 dm³SO₂, 300 dm³/40 °C/1 ciklusra
Hőigénybevétel	100 °C/168 h
Álló váltakozófeszültség	1,39 kV
Környezeti feltételek
Környezeti hőmérséklet (üzemi)	-40 °C ... 100 °C (a deratinggörbe függvényében)
Környezeti hőmérséklet (tárolás/szállítás)	-40 °C ... 70 °C
Relatív légnedvesség (tárolás/szállítás)	30 % ... 70 %
Környezeti hőmérséklet (szerelés)	-5 °C ... 100 °C

Elektromos vizsgálatok

Termikus vizsgálat \| C vizsgálati csoport
Vizsgálati specifikáció	DIN EN 60512-5-1:2003-01
Ellenőrzött pólusszám	20
Szigetelési ellenállás
Vizsgálati specifikáció	DIN EN 60512-3-1:2003-01
Szomszédos pólusok közötti szigetelési ellenállás	> 5 MΩ
Átütési távolságok és kúszóutak \|
Vizsgálati specifikáció	DIN EN 60664-1 (VDE 0110-1):2008-01
Szigetelőanyag csoport	I
Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11))	CTI 600
Névleges szigetelési feszültség (III/3)	160 V
Méretezési lökőfeszültség (III/3)	2,5 kV
a levegőszakasz legkisebb értéke - inhomogén mező (III/3)	1,5 mm
a kúszóút legkisebb értéke (III/3)	2 mm
Névleges szigetelési feszültség (III/2)	160 V
Méretezési lökőfeszültség (III/2)	2,5 kV
a levegőszakasz legkisebb értéke - inhomogén mező (III/2)	1,5 mm
a kúszóút legkisebb értéke (III/2)	1,5 mm
Névleges szigetelési feszültség (II/2)	320 V
Méretezési lökőfeszültség (II/2)	2,5 kV
a levegőszakasz legkisebb értéke - inhomogén mező (II/2)	1,5 mm
a kúszóút legkisebb értéke (II/2)	1,6 mm

Csomagolási adatok

Csomagolás módja	kartondobozba csomagolva

Kereskedelmi adatok

Cikkszám	1840553
Csomagolási egység	100 Darab
Minimális rendelési mennyiség	1 000 Darab
Megjegyzés	Megrendelésre gyártott (nincs visszavétel)
Értékesítési kulcs	AABAAA
Termékkulcs	AABAAA
GTIN	4067923484719
Tömeg/db (csomagolással)	1,43 g
Tömeg/db (csomagolás nélkül)	1,355 g
Vámtarifaszám	85366990
Származási ország	CN

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	300 V	8 A	28 - 16
Felhasználói csoport D
	300 V	8 A	28 - 16

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	300 V	8 A	30 - 14
Felhasználói csoport D
	300 V	8 A	30 - 14

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
	160 V	8 A		0,2 - 1,5

Environmental product compliance

Kompatibilis termékek

ECLASS-13.0	27460202
ECLASS-15.0	27460202

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
