ELR W3/ 9-400 S - Güç elektroniği - 2963569

Ürün özellikleri

Çalışma modu	100% çalışma faktörü

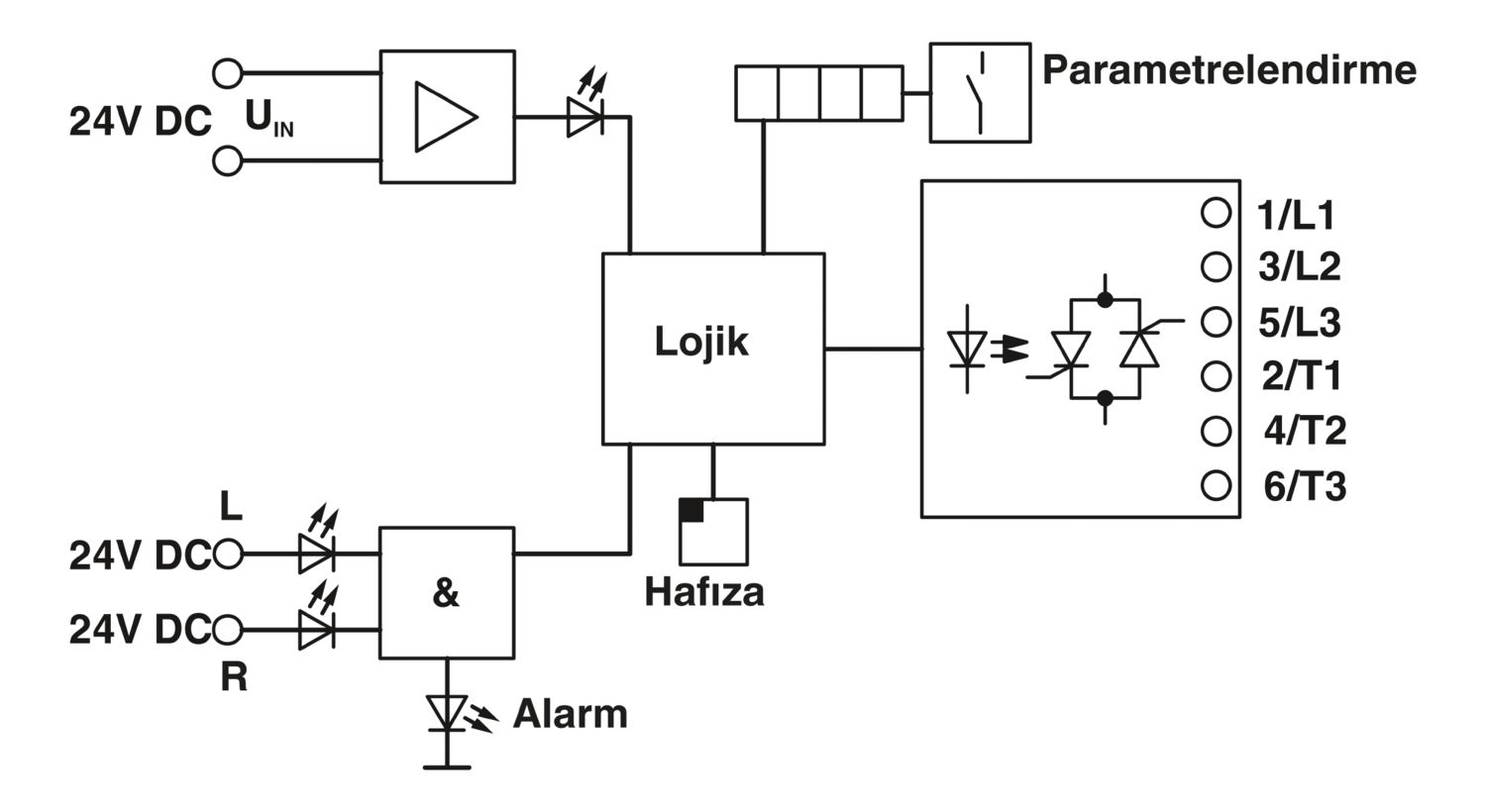

Elektriksel özellikler

Giriş verileri

Kontrol
Giriş ismi	Kontrol girişi sağ/sol
Nominal besleme gerilimi	24 V DC
U_VN'ye ilişkin kontrol gerilimi aralığı	0,8 ... 1,2
Nominal giriş gerilimi U_N	24 V DC
U_N'ye ilişkin giriş gerilimi aralığı	0,8 ... 1,2
U_N'ye ilişkin giriş gerilimi aralığı		0,8 ... 1,2
Pasif akım	85 mA
U_N'de tipik giriş akımı	5 mA
Nominal aktivasyon gerilimi U_C	24 V DC
Tetikleme gerilimi aralığı	19,2 V DC ... 28,8 V DC
U_C'ye ilişkin kontrol gerilimi aralığı	0,8 ... 1,2
U_C'ye ilişkin kontrol gerilimi aralığı		0,8 ... 1,2
Nominal aktivasyon akımı I_C	5 mA
Açma gecikmesi maks.	< 35 ms
Kapama gecikmesi maks.	< 25 ms
Koruma devresi	Polarite koruma; Seri polarite koruma diyodu
Koruma devresi		Aşırı gerilim koruması
Çalışma gerilimi göstergesi	Yeşil LED
Hata gösterimi	Kırmızı LED
Durum göstergesi	LED (sari)
Anahtarlama frekansı	< 2,5 Hz (cos φ = 0,5)

Çıkış verileri

AC çıkışı
Anam çalışma gerilimi V_e	400 V AC
Çalışma gerilimi aralığı	110 V AC ... 433 V AC
Maksimum anahtarlama gerilimi	440 V AC (L1/T1)
		440 V AC (L2/T2)
		440 V AC (L3/T3)
Pik kapalı durum gerilimi	1000 V
Şebeke frekansı	50 Hz
Şebeke frekansı		60 Hz
Sürekli yük akımı	8 A (çalışma eğrisine bakınız)
Yük akımı aralığı	150 mA ... 8 A (20 °C Tu, çalışma eğrisine bakın)
Kaçak akımı	5 mA (IL1, kapalı konumda)
		3 mA (IL2, kapalı konumda)
		3 mA (IL3, kapalı konumda)
Artık gerilim	tip. 1,5 V (IL için)
Darbe akımı	230 A (tp = 10 ms, 25 °C'de)
Maks. yük değeri	265 A²s
Koruma devresi	RC devresi; RC devresi
Koruma devresi		Aşırı gerilim koruması
Aşırı gerilim koruma	> 690 V

Bağlantı verisi

Sinyalizasyon

Durum göstergesi	LED (sari)
Çalışma gerilimi göstergesi	Yeşil LED
Hata gösterimi	Kırmızı LED

Ölçüler

Malzeme teknik özellikleri

Renk	yeşil (RAL 6021)

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıfı	IP20
Ortam sıcaklığı (çalışma)	-20 °C ... 60 °C
Ortam sıcaklığı (stok/nakliye)	-20 °C ... 70 °C

Standartlar ve yönetmelikler

Montaj

Montaj tipi	DIN rayı montajı
Montaj açıklaması	20 mm'nin üzerinde boşukla düzenlenir
Montaj konumu	Dikey (yatayda DIN ray)

Ürün numarası	2963569
Ambalaj birimi	1 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	CK7
Ürün Kodu	DK7222
GTIN (Küresel Ticari Ürün Numarası)	4017918922498
Adet Ağırlığı (ambalaj dahil)	789,5 g
Adet ağırlığı (ambalaj hariç)	663,72 g
Gümrük tarife no	85364900
Menşe ülke	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok
