ESSENTIAL-PS/1AC/24DC/240W/EE
-
Güç kaynağı
2910587
DIN rayı montajı için primer anahtarlamalı ESSENTIAL edition güç kaynağı, giriş: 1-faz, çıkış: 24 V DC/240 W
Ürün Ayrıntıları
| AC çalışması | |
| Giriş nominal gerilim aralığı | 100 V AC ... 240 V AC |
| Giriş gerilim aralığı | 85 V AC ... 264 V AC |
| Değer kaybı | < 100 V (1 %/V) |
| AC giriş gerilim aralığı | 85 V AC ... 264 V AC |
| DC giriş gerilim aralığı | 120 V DC ... 375 V DC |
| Kalkış akımı | tip. 20 A (115 V AC) |
| tip. 40 A (230 V AC) | |
| AC frekans aralığı | 47 Hz ... 63 Hz |
| Şebeke tamponlama süresi | tip. 10 ms (115 V AC) |
| tip. 20 ms (230 V AC) | |
| Akım tüketimi | 2,8 A (115 V AC) |
| 1,4 A (230 V AC) | |
| Nominal güç tüketimi | 273,22 VA |
| Koruma devresi | Geçici aşırı gerilim koruması; Varistör |
| Tipik tepki süresi | 1000 ms |
| Giriş sigortası | 6,3 A (yavaş açan, dahili ) |
| PE deşarj akımı | < 1 mA (264 V AC) |
| Verimlilik | 88 % (115 V AC) |
| 90 % (230 V AC) | |
| Çıkış karakteristiği | HICCUP |
| Nominal çıkış gerilimi | 24 V DC ±2 % |
| Çıkış geriliminin ayar aralığı (USet) | 22 V DC ... 28 V DC (maks. güç ≤ 240 W) |
| Nominal çıkış akımı (IN) | 10 A |

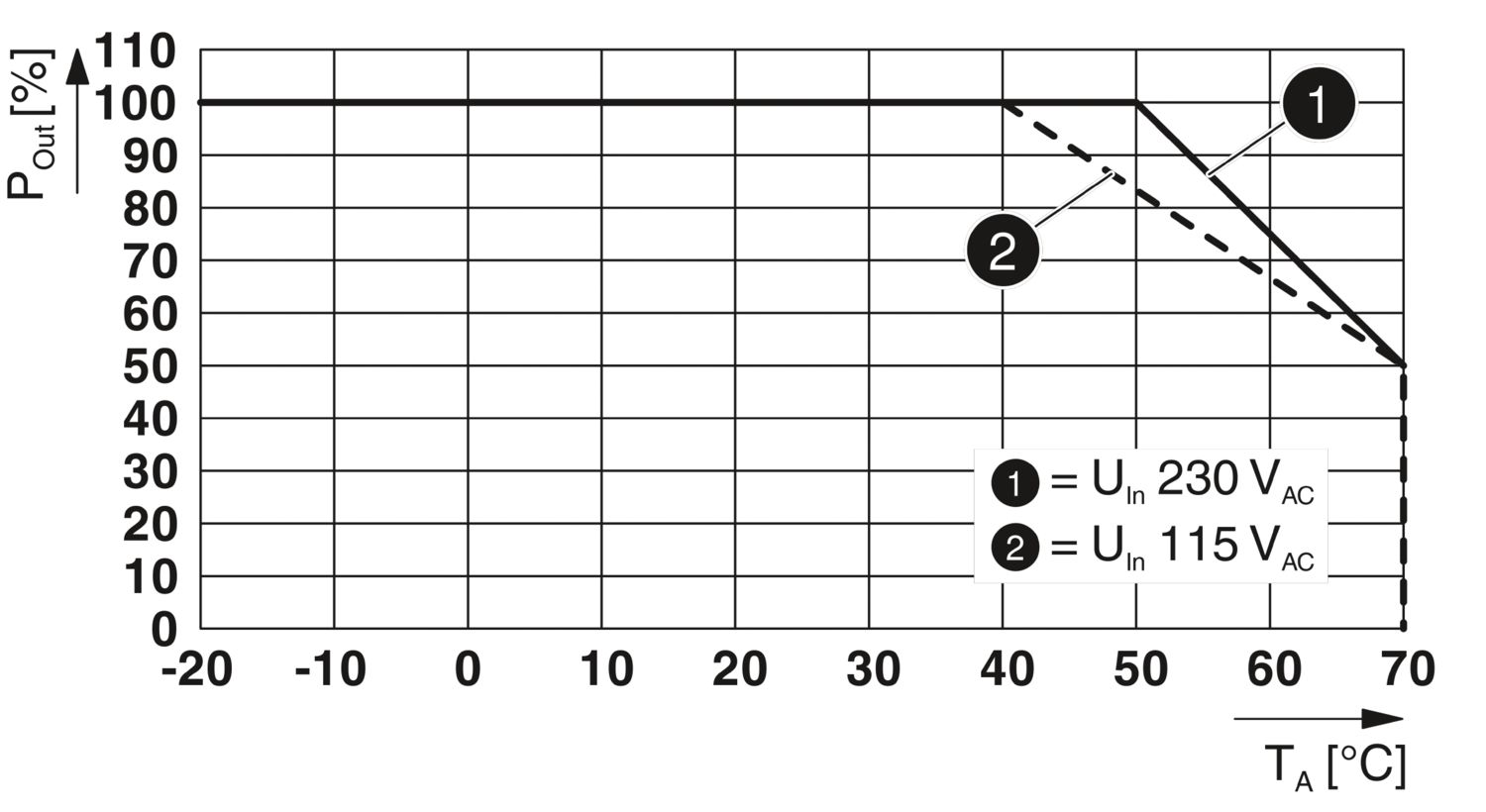

| Değer kaybı | > 40 °C (1,67 % / °C, 115 V AC) |
| > 50 °C (2,5 % / °C, 230 V AC) | |
| Maks. kapasitif yük | 8000 μF |
| Aktif akım sınırlaması | maks. çıkış gücünün %105 - %150'si (kısa devre durumunda) |
| Kontrol sapması | ≤ 1 % (yükteki değişim, statik 10 % ... 90 %) |
| tip. ± 2 % (yükteki değişim, dinamik 10 % ... 90 %) | |
| < 0,1 % (giriş gerilimindeki değişim ±10 %) | |
| Residüel dalgalanma | < 120 mVSS (-10 °C ... +70 °C) |
| < 240 mVSS (-20 °C ... -10 °C) | |
| Çıkış gücü | 240 W |
| Maksimum yüksüz güç kaybı | 4,62 W (115 V AC) |
| 2,14 W (230 V AC) | |
| Nominal yükte maks. güç kaybı | 31,53 W (115 V AC) |
| 25,44 W (230 V AC) |
| Giriş | |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesit alanı AWG min. | 16 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 7 mm |
| Çıkış | |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesit alanı AWG min. | 16 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 7 mm |
| Sinyalleme tipleri | LED |
| Çalışma gerilimi göstergesi | Yeşil LED |
| Sinyal çıkışı | |
| Durum göstergesi | "DC OK" yeşil LED |
| Faz sayısı | 1 |
| İzolasyon gerilim girişi/çıkışı | 3 kV AC |
| İzolasyon gerilim çıkışı / PE | 0,5 kV AC |
| İzolasyon gerilim girişi / PE | 2 kV AC |
| Ürün tipi | Güç kaynağı |
| Ürün gamı | ESSENTIAL POWER |
| MTBF (Telcordia SR-332) | > 700000 h |
| İzolasyon karakteristikleri | |
| Koruma sınıfı | I (PE bağlantılı) |
| Kirlilik sınıfı | 2 |

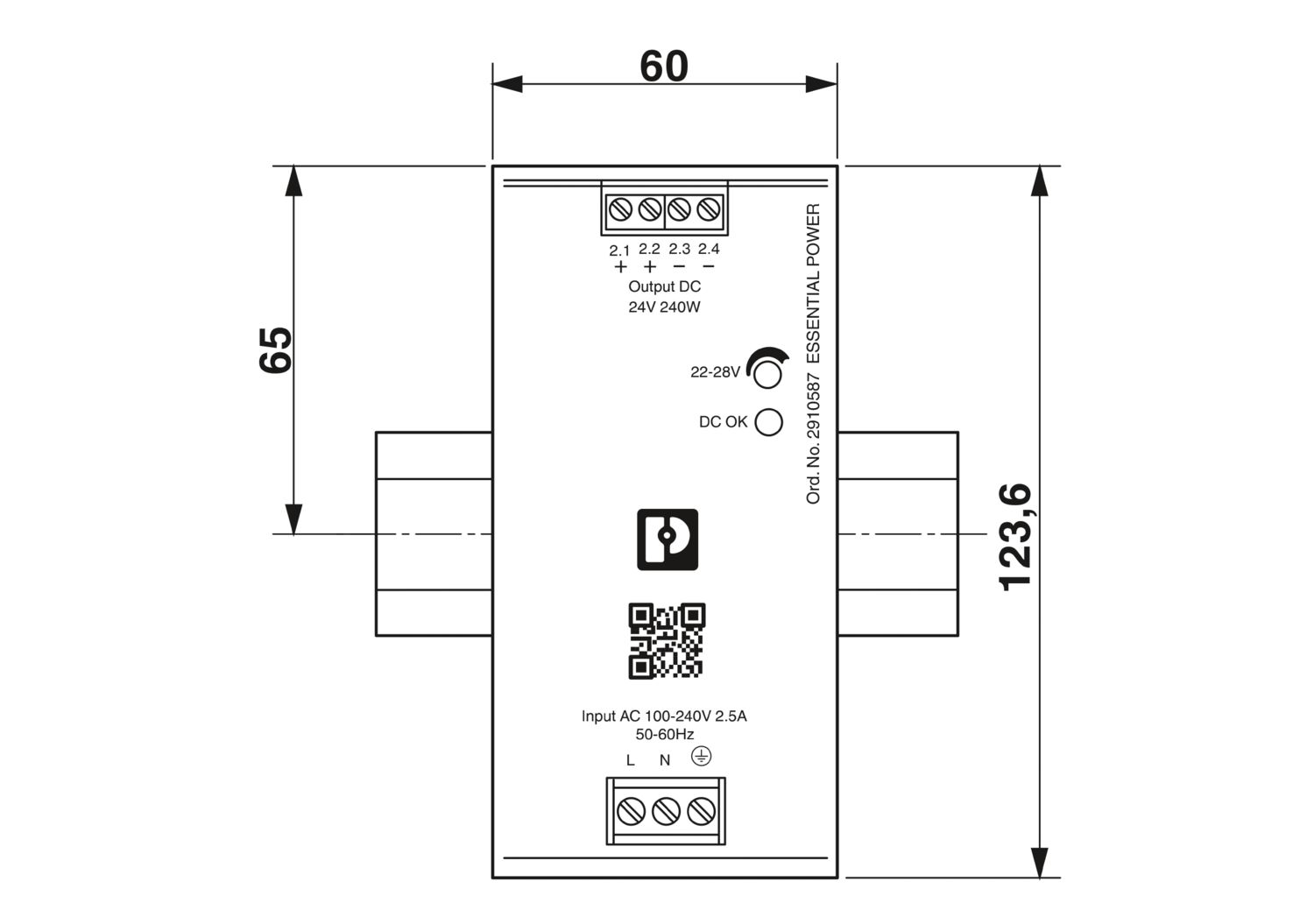

| Boyutlu çizim |
|
| Genişlik | 60 mm |
| Yükseklik | 123,6 mm |
| Derinlik | 117,6 mm |
| Montaj ölçüleri | |
| Montaj mesafesi sağ/sol | 10 mm / 10 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | yan yana dizilebilir: yatay olarak 10 mm, dikey olarak 50 mm |
| Koruyucu kaplamalı | yok |
| Muhafaza malzemesi | Metal |
| Muhafaza malzemesi | Alüminyum |
| Gövde tipi | Çelik plaka, çinko kaplı |
| Kenar elemanı versiyonu | Alüminyum |
| Ortam koşulları | |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 5000 m (> 2000 m, zayıflama: 10 %/1000 m) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | IEC 60068-2-27, 27, yarı sinüzoidal dalga: 11 ms için 50g; yön başına 3x, toplamda 9x |
| Titreşim (çalışma) | IEC 60068-2-6, sinüzoidal dalgalar: 10 Hz ... 500 Hz, 19,6 m/s² (2g tepe), döngü başına 10 dak., X yönünde 60 dak. |
| Standart - Elektriksel güvenlik | EN 60950-1 |
| Standart – Güvenli çok düşük gerilim | EN 60950-1 (SELV) |
| Onay - yarı iletken endüstrisinin gerilim düşüşlerine ilişkin gereksinimi | SEMI F47 - 0706 (200 V AC) |
| CSA | CSA-C22.2 Nr. 107.1-01 |
| CSA-C22.2 Nr. 60950-01 | |
| UL onayları | UL/C-UL Listelenmiş UL 508 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 |
| EN 61000-6-4 | |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 |
| EN 61000-6-2 | |
| Gürültü emisyonu | |
| Standartlar/yönetmelikler | EN 55011 (EN 55022) Class B |
| Parazit yayılımı | |
| Standartlar/yönetmelikler | EN 61000-6-3 |
Avantajlarınız
Geniş giriş aralığı ve uluslararası onay paketleri sayesinde tüm dünyada kullanılabilir
Hızlı tesisat, kolay DIN rayı montajı sayesinde
Fansız konveksiyonlu soğutma sayesinde daha yüksek sağlanabilirlik
