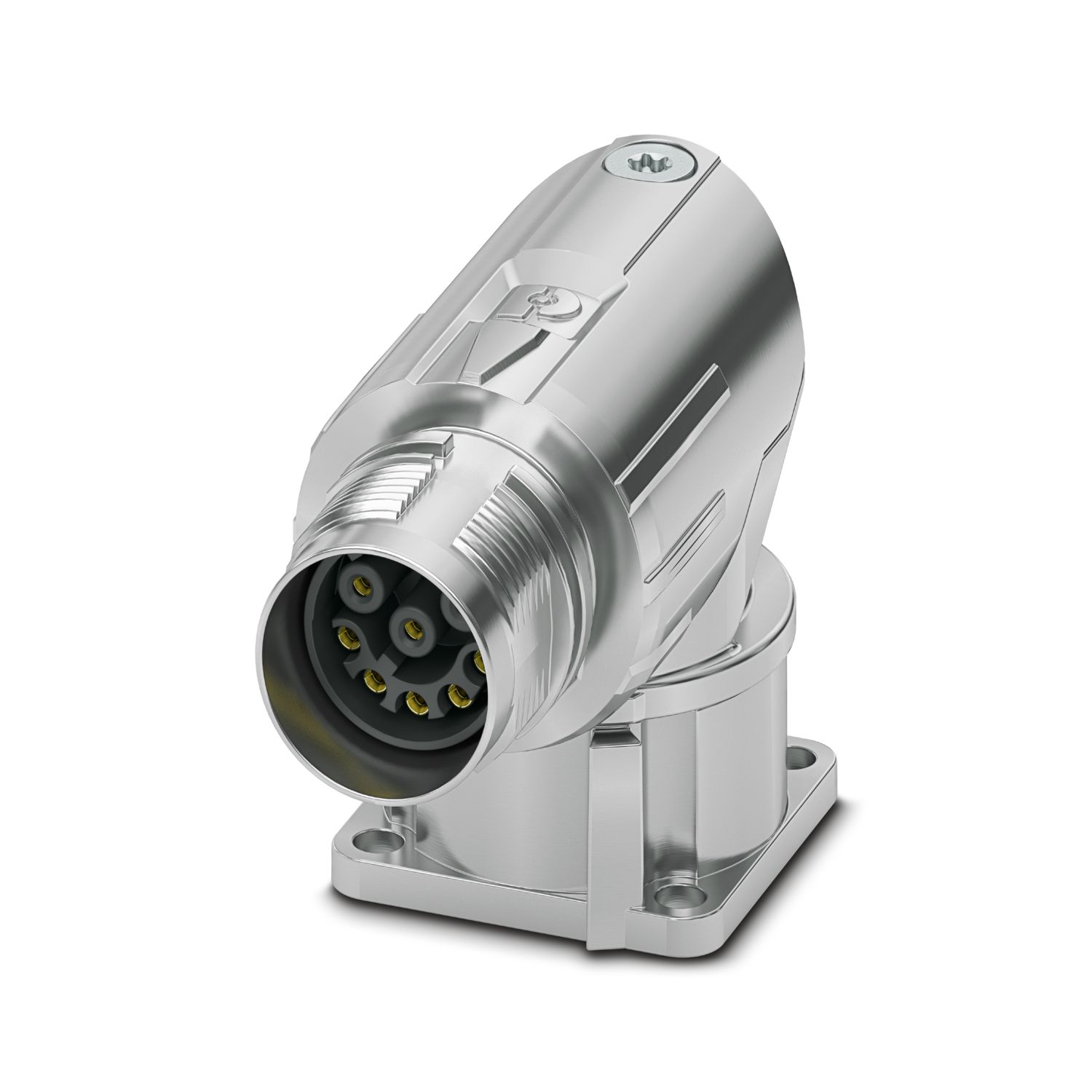

M17-08S1N8AA500S - Apparaatconnector voorwand

1628526

M17, Apparaatconnector voorwand, serie: M17 PRO, haaks, draaibaar, afgeschermd: ja, voor standaard- en ONECLICK-snelvergrendeling, aantal polen: 8, type contactaansluiting: Bus, Crimpaansluiting, flanschmaß: 26 mm x 26 mm, Artikel is loodvrij volgens RoHS II, zonder uitzondering 6c (Pb < 0,1 %)

Productdetails

Technische gegevens

Opmerking

bestelinformatie:	crimpcontacten 8 x Ø 1 mm, separaat bestellen
Veiligheidsaanwijzing
Veiligheidsaanwijzing	WAARSCHUWING: connectoren mogen niet onder belasting worden ingestoken of ontkoppeld. Het negeren alsmede een onvakkundig gebruik kunnen lichamelijk letsel en/of materiële schade tot gevolg hebben.
		• WAARSCHUWING: neem alleen foutloze producten in gebruik. Controleer de producten regelmatig op beschadigingen. Stel defecte producten onmiddellijk buiten bedrijf. Vervang beschadigde producten. Reparatie is niet mogelijk.
		• WAARSCHUWING: alleen gekwalificeerde elektriciens mogen het product installeren en gebruiken met inachtneming van de volgende veiligheidsaanwijzingen. Het vakpersoneel moet de principes van de elektrotechniek kennen. Deze personen moeten gevaren kunnen herkennen en kunnen vermijden. Het betreffende symbool op de verpakking verwijst ernaar dat voor de installatie en het gebruik elektrotechnisch vakkundig personeel is vereist.
		• De producten zijn geschikt voor toepassingsgebieden in de installatie-, besturings- en elektrische werktuigbouw.
		• Bij gebruik van de connectoren buitenhuis dienen deze afzonderlijk te worden beschermd tegen omgevingsinvloeden.
		• Geconfectioneerde producten mogen niet worden gemanipuleerd of onvakkundig worden geopend.
		• Gebruik alleen contrastekers die zijn gespecificeerd volgens de normen in de technische gegevens (die bijv. in het toebehoren van het product op het internet onder phoenixcontact.com/products zijn vermeld).
		• Bij direct gebruik van het product in combinatie met producten van andere fabrikanten is de gebruiker daarvoor verantwoordelijk.
		• Bij bedrijfsspanningen > 50 V AC dienen elektrisch geleidende connectorbehuizingen te worden geaard
		• Let erop dat de rand- of functionele aarde vakkundig is aangesloten.
		• Voor het combineren van meerdere stroomcircuits in één kabel en/of één connector gelden VDE 0100/1.97 § 411.1.3.2 en DIN EN 60 204/11.98 § 14.1.3
		• Gebruik uitsluitend het gereedschap dat door Phoenix Contact is aanbevolen
		• De montageaanwijzingen/Design In-documentatie in het downloadgebied op het internet onder phoenixcontact.com/products bij het producten dienen in acht te worden genomen.
		• Gebruik de connector alleen in een volledig ingestoken en vergrendelde toestand.
		• Let erop dat bij het plaatsen van de leiding de trekbelasting op de connectoren niet hoger is dan de volgens de norm vastgelegde limieten.
		• Neem de minimale buigradius van de leiding in acht. Leg de leiding zonder deze te verdraaien.
		• De connector warmt tijdens het normale bedrijf op. Afhankelijk van de omgevingsomstandigheden kan het oppervlak van de connector verder worden opgewarmd. Dan is de gebruiker verantwoordelijk voor het aanbrengen van waarschuwingsaanwijzingen (bijv. DIN EN ISO 13732-1:2008-12).

Artikeleigenschappen

Producttype	Ronde connectoren (apparaatzijde)

Materiaal

Brandbaarheidsklasse volgens UL 94	V0

Connectoren

Isolatiebehuizing
materiaal (Isolatiebehuizing)	PA 6.6
Brandbaarheidsklasse volgens UL 94	V0
steekcycli	100
Aansluitmethode	Crimpaansluiting
Type contactswitch	Bus
toepassing	signaal
aantal polen	8
stekerbeeld	8
opstelhoogte	3000 m
aantal contact (Meldcontacten)	8
diameter contact (Meldcontacten)	1 mm
Aderdoorsnede min. contact (Meldcontacten)	0,06 mm²
Aderdoorsnede max. contact (Meldcontacten)	1 mm²
nominale stroom contact (Meldcontacten)	8 A (bij max. aansluitdoorsnede)
nominale spanning contact (Meldcontacten)	60 V AC/DC
test-stootspanning	1,5 kV
overspanningscategorie	III
vervuilingsgraad	3
behuizing
uitvoering	Flensbehuizing
Schroefdraadsoort	M17
Bouwvorm	haaks, draaibaar
Type vergrendeling	voor standaard- en ONECLICK-snelvergrendeling
montagetechniek	Voorwandmontage/vierkante flens (4x Ø 3,1 mm)
Flanschmaß	26 mm x 26 mm
materiaal behuizing	GD-Zn
beschermklasse (gemonteerd)	IP67
beschermklasse (gemonteerd)		IP68 (2 m / 24 h)

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-40 °C ... 105 °C (zie deratingcurve)

Commerciële gegevens

Artikelnummer	1628526
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	ABRAAM
Productcode	ABRAAM
GTIN	4055626707341
Gewicht per stuk (inclusief verpakking)	93,5 g
Gewicht per stuk (exclusief verpakking)	77,046 g
Douanetariefnummer	85366990
Land van herkomst	DE

Classificaties

Toelatingen

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
keine
	60 V	5 A	1

Environmental product compliance

Compatibele producten

Toebehoren

Uw voordelen

Fabrikantoverkoepelende compatibele oplossingen voor standaard- en snelvergrendelingen

Modern, uniform design voor een hoge mate van bedieningsgemak

Crimpaansluiting: trillings- en hittebestendige confectionering

alle behuizingen leverbaar met stift- of buscontacten

Veilige toepassing in het veld dankzij hoge beschermklassen

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
