RIF-2-RSC-LDP-125DC/4X21 - Relaismodule

2903319

Voorgemonteerde relaismodule met schroefaansluiting, bestaande uit: relaissokkel, relais voorzien van vermogenscontacten en bevestigingsbeugel. Type contactswitch: 4 wisselcontacten. Ingangsspanning: 125 V DC

Productdetails

Productbeschrijving

Set bestaat uit

Producttype	Relaismoduul
Productfamilie	RIFLINE complete
toepassing	Universeel
Bedrijfstoestand	100 % ED
Levensduur mechanisch	ca. 2x 10⁷ schakelingen
Isolatie-eigenschappen
Isolatie	Basisisolatie
Overspanningscategorie	II
Vervuilingsgraad	2
Onderhoudsstatus gegevens
datum laatste dataonderhoud	20.03.2025

Maximale vermogensdissipatie tijdens nominaal bedrijf	0,94 W
Testspanning (Wikkeling/contact)	2,5 kV_eff (50 Hz, 1 min, wikkeling/contact)
Testspanning (wisselcontact/wisselcontact)	2 kV_eff (50 Hz, 1 min., wisselcontact/wisselcontact)
Nominale isolatiespanning	250 V AC
test-stootspanning	2,5 kV

spoelzijde
Nominale ingangsspanning U_N	125 V DC
Ingangsspanningsbereik	100 V DC ... 156,25 V DC (20 °C)
ingangsspanningsbereik heeft betrekking op U_N	zie diagram
Schakelgedrag van de aandrijving	monostabiel
Aandrijving (poling)	op polen aangesloten
typische ingangsstroom bij U_N	7,5 mA
aanspreektijd typ.	13 ms
afvaltijd typ.	14 ms
spoelspanning	125 V DC
beveiligingsschakeling	Vrijloopdiode
bedrijfsspanningsindicatie	led geel

schakelen
Type contactswitch	4 wisselcontacten
type schakelcontact	Enkelvoudig contact
Contactmateriaal	AgNi
Schakelspanning maximaal	250 V AC/DC
schakelspanning minimaal	5 V (24 mA)

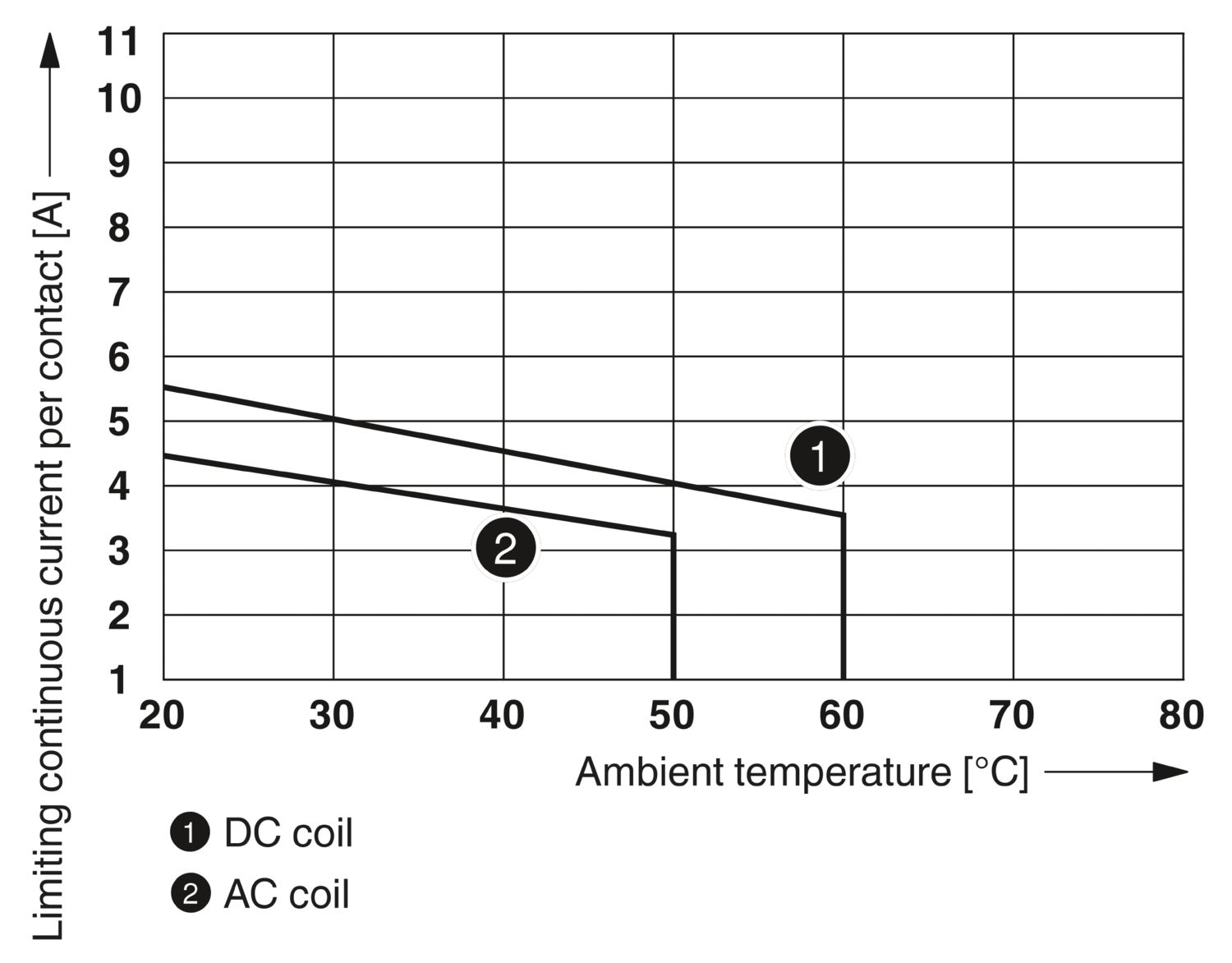

continue grensstroom	6 A (zie diagram)
inschakelstroom maximaal	16 A (20 ms, maakcontacten)
schakelstroom minimaal	5 mA (24 V)
Afschakelvermogen (ohmse belasting) maximaal	144 W (24 V DC)
	124 W (48 V DC)
	108 W (60 V DC)
	52 W (110 V DC)
	48 W (220 V DC)
	1500 VA (250 V AC)
Gebruikscategorie CB Scheme (IEC 60947-5-1)	AC15, 1 A/240 V (maakcontact)
	DC13, 2 A/24 V (maakcontact)

Aansluitmethode	schroefaansluiting
Striplengte	8 mm
Aderdoorsnede massief	0,5 mm² ... 4 mm²
Aderdoorsnede massief (2 aders met dezelfde doorsnede)	0,5 mm² ... 2,5 mm²
Aderdoorsnede soepel	0,5 mm² ... 4 mm²
	0,5 mm² ... 4 mm² (Adereindhulzen met kunststofhuls)
aderdoorsnede soepel (2 aders met dezelfde doorsnede)	0,5 mm² ... 2,5 mm²
	0,5 mm² ... 1,5 mm² (TWIN-adereindhuls met kunststofhuls)
Aderdoorsnede AWG	20 ... 10 (massief)
	20 ... 12 (flexibel)
Aanhaalmoment	0,5 Nm ... 0,6 Nm

Artikelafmetingen
Breedte	27 mm
Hoogte	89 mm
diepte	75 mm

Kleur	grijs (RAL 7042)
Brandbaarheidsklasse volgens UL 94	V2 (Behuizing)

Omgevingsomstandigheden
beschermklasse (Relaissokkel)	IP20 (Relaissokkel)
beschermklasse (relais)	RT I (Relais)
omgevingstemperatuur (bedrijf)	-40 °C ... 60 °C
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C

Schadelijke-gassentest
Codering	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

normen / bepalingen	IEC 60947-5-1

montagetechniek	Railmontage
Montage-instructie	samenbouw zonder tussenafstand
inbouwpositie	willekeurig

Commerciële gegevens

Artikelnummer	2903319
Verpakkingseenheid	10 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	DK651A
Productcode	DK651A
Cataloguspagina	Pagina 343 (C-5-2019)
GTIN	4046356732215
Gewicht per stuk (inclusief verpakking)	113,04 g
Gewicht per stuk (exclusief verpakking)	105,8 g
Douanetariefnummer	85364900
Land van herkomst	PL

Classificaties

Toelatingen

Environmental product compliance

Compatibele producten

Toebehoren

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
