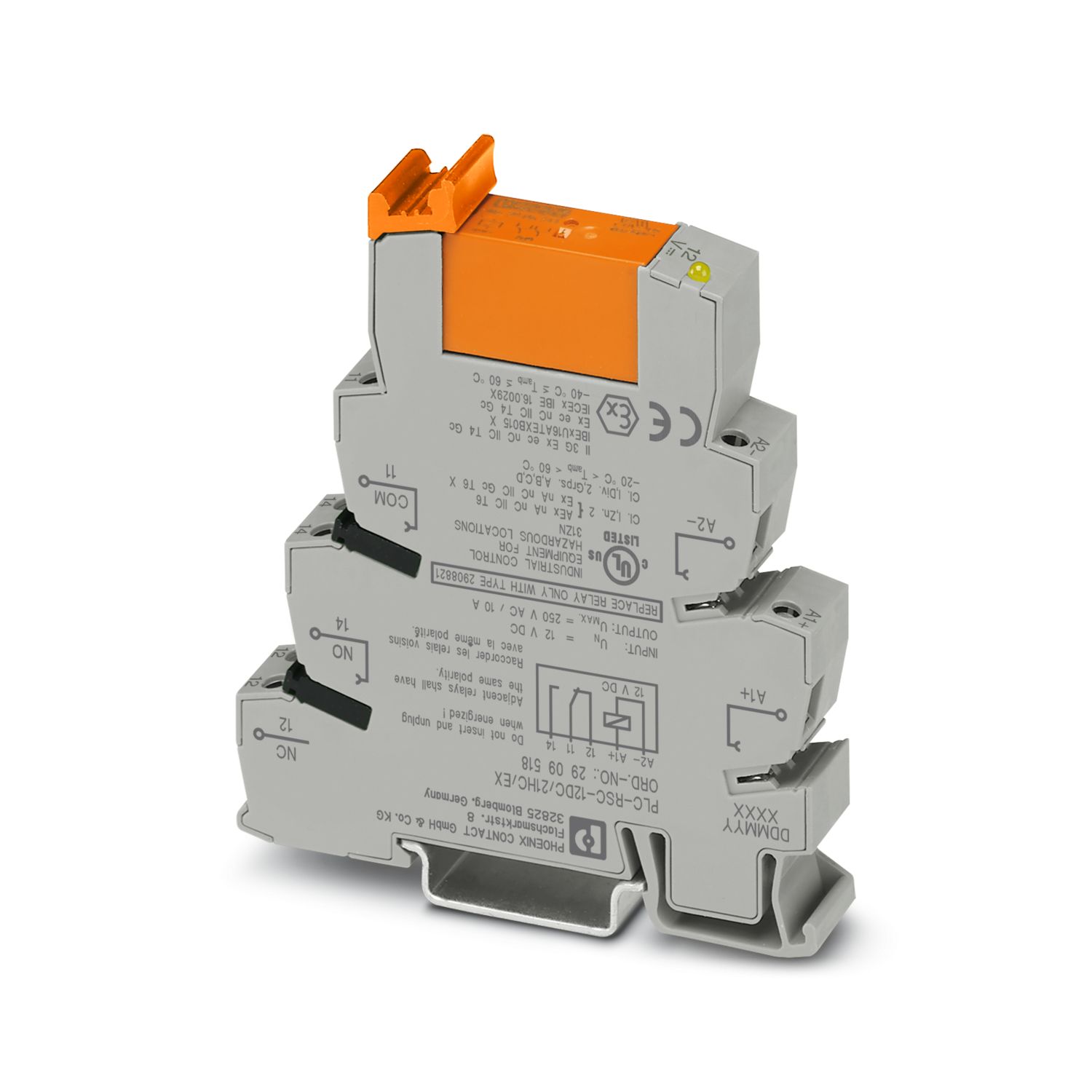

PLC-RSC-12DC/21HC/EX - Relaismodule

2909518

PLC-INTERFACE, bestaande uit basisklem voor railmontage in 14 mm met schroefaansluiting en steekbaar relais met 10 A-vermogenscontact, 1 wisselcontact, ingangsspanning 12 V DC. Toegelaten volgens ATEX/IECEx (zone 2) en Ex-zone Class I, Div. 2.

Productdetails

Gebruiksbeperking
EMC-opmerking	EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik

Producttype	Relaismoduul
Productfamilie	PLC-INTERFACE
toepassing	Hoge continustromen
	explosiegevaarlijke omgevingen
Bedrijfstoestand	100 % ED
Levensduur mechanisch	3x 10⁷ schakelingen
Isolatie-eigenschappen: normen / bepalingen
Isolatie	veilige scheiding, verhoogde isolatie
Overspanningscategorie	III
Vervuilingsgraad	3
Onderhoudsstatus gegevens
datum laatste dataonderhoud	21.03.2025

Maximale vermogensdissipatie tijdens nominaal bedrijf	0,4 W
Testspanning (Wikkeling/contact)	4 kV AC (50 Hz, 1 min, wikkeling/contact)
normen / bepalingen
Nominale isolatiespanning	250 V AC
test-stootspanning	6 kV

spoelzijde
Nominale ingangsspanning U_N	12 V DC
Ingangsspanningsbereik	10,3 V DC ... 16,8 V DC (20 °C)
Nominale spanning (Elektromechanisch relais met vaste voeding)	12 V DC
Schakelgedrag van de aandrijving	monostabiel
Aandrijving (poling)	op polen aangesloten
typische ingangsstroom bij U_N	33 mA
aanspreektijd typ.	8 ms
afvaltijd typ.	10 ms
beveiligingsschakeling	polariteitsbeveiliging; polariteitsdiode
	Vrijloopdiode; Vrijloopdiode
bedrijfsspanningsindicatie	led geel

schakelen
Type contactswitch	1 wisselcontact
type schakelcontact	Enkelvoudig contact
Contactmateriaal	AgNi
Schakelspanning maximaal	250 V AC/DC (indien tussen dezelfde aansluitingen van naast elkaar liggende modulen de spanningen hoger zijn dan 250 V (L1, L2, L3) dient de scheidingsplaat PLC-ATP te worden geplaatst. Een doorverbinding van de potentialen kan dan m.b.v. FBST 8-PLC... of ...FBST 500... worden gemaakt.)
schakelspanning minimaal	12 V AC/DC (10 mA)
continue grensstroom	10 A
	6 A (waarde geldt voor de aansluitingen 12, worden de aansluitingen 12 doorverbonden, dan geldt de normale waarde)
inschakelstroom maximaal	30 A (300 ms)
schakelstroom minimaal	10 mA (12 V)
Afschakelvermogen (ohmse belasting) maximaal	240 W (bij 24 V DC)
	58 W (bij 48 V DC)
	48 W (bij 60 V DC)
	50 W (bij 110 V DC)
	80 W (bij 220 V DC)
	2500 VA (bij 250 V AC)
Afschakelvermogen (ohmse belasting) maximaal doorverbonden	144 W (bij 24 V DC geldt de waarde voor de aansluitingen 12, worden de aansluitingen 12 doorverbonden, dan geldt de normale waarde)
	1500 VA (bij 250 V AC geldt de waarde voor de aansluitingen 12, worden de aansluitingen 12 doorverbonden, dan geldt de normale waarde)
schakelvermogen	2 A (bij 24 V, DC13)
	0,2 A (bij 110 V, DC13)
	0,2 A (bij 250 V, DC13)
	6 A (bij 24 V, AC15)
	6 A (bij 120 V, AC15)
	6 A (bij 250 V, AC15)

Aansluitmethode	schroefaansluiting
Striplengte	8 mm
schroefdraad	M3
Aderdoorsnede massief	0,14 mm² ... 2,5 mm²
Aderdoorsnede soepel	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Enkele adereindhuls)
	2x 0,5 mm² ... 1,5 mm² (TWIN-adereindhuls)
Aderdoorsnede AWG	26 ... 14
Aanhaalmoment	0,6 Nm ... 0,8 Nm

Breedte	14 mm
Hoogte	80 mm
diepte	94 mm

Kleur	grijs (RAL 7042)
Brandbaarheidsklasse volgens UL 94	V0 (Behuizing)

Omgevingsomstandigheden
beschermklasse (relais)	RT III (Relais)
beschermklasse (Relaissokkel)	IP20 (Relaissokkel)
omgevingstemperatuur (bedrijf)	-20 °C ... 60 °C (UL)
	-40 °C ... 60 °C (ATEX / IECEx)
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C

CE
Certificaat	CE-conform
ATEX
Codering	 II 3G Ex ec nC IIC T4 Gc
Certificaat	IBExU16ATEXB015 X
IECEx
Codering	Ex ec nC IIC T4 Gc
Certificaat	IECEx IBE 16.0029X
UKCA Ex (UKEX)
Codering	 II 3 G Ex ec nC IIC T4 Gc
Certificaat	PxCIF21UKEX2909514X
UL, VS
Codering	Class I, Zone 2, AEx nA nC IIC T6
UL, VS / Canada
Codering	Class I, Div. 2, Groups A, B, C, D
UL, Canada
Codering	Class I, Zone 2, Ex nA nC IIC Gc T6 X
Scheepsbouw-toelating
Certificaat	TAE0000196
Schadelijke-gassentest
Codering	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60
Scheepsbouwgegevens
Temperature	D
Humidity	A
Trillingen	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

elektromagnetische compatibiliteit	overeenkomstig EMC-richtlijn
Laagspanningsrichtlijn	overeenkomstig NS-richtlijn

normen / bepalingen
normen / bepalingen	IEC 60947-5-1
	EN 60079-0
	EN 60079-7
	EN 60079-15

montagetechniek	Railmontage
Montage-instructie	samenbouw zonder tussenafstand
inbouwpositie	willekeurig

Commerciële gegevens

Artikelnummer	2909518
Verpakkingseenheid	10 Stuks
Minimale bestelhoeveelheid	10 Stuks
Verkoopcode	DK623K
Productcode	DK623K
Cataloguspagina	Pagina 387 (C-5-2019)
GTIN	4055626363462
Gewicht per stuk (inclusief verpakking)	78,6 g
Gewicht per stuk (exclusief verpakking)	70,63 g
Douanetariefnummer	85364190
Land van herkomst	DE

Classificaties

Toelatingen

Environmental product compliance

Compatibele producten

Toebehoren

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Hexahydromethylphthalic anhydride (CAS-nr.: Niet van toepassing)
Aanduiding van REACH-kandidaatstof (CAS-nr.)		Lead (CAS-nr.: 7439-92-1)
SCIP	3bd12fa6-2d5f-4767-9e49-7b16854b4d4b

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

PLC-RSC-12DC/21HC/EX - Relaismodule

2909518

Productdetails

ECLASS

ETIM

UNSPSC

DNV GL

CCC

cULus Listed

IECEx

ATEX

EAC Ex

IECEx

cUL Listed

UL Listed

ATEX

cULus Listed

Compatibele producten

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

PLC-RSC-12DC/21HC/EX - Relaismodule 2909518

Productdetails

ECLASS

ETIM

UNSPSC

Compatibele producten

FBST 500-PLC RD - Eindloze insteekbrug 2966786

FBST 500-PLC BU - Eindloze insteekbrug 2966692

FBST 500-PLC GY - Eindloze insteekbrug 2966838

FBST 6-PLC RD - Afzonderlijke insteekbrug 2966236

FBST 6-PLC BU - Afzonderlijke insteekbrug 2966812

FBST 6-PLC GY - Afzonderlijke insteekbrug 2966825

FBST 8-PLC GY - Afzonderlijke insteekbrug 2967688

FBST 14-PLC BK - Afzonderlijke insteekbrug 2967691

ZB 10:UNBEDRUCKT - Zackband 1053001

ZB 10 CUS - Zackband 0824941

ZB10,LGS:L1-N,PE - Codering voor klemmen 1053412

ZB10,LGS:U-N - Codering voor klemmen 1053438

UC-TM 10 - Codering voor klemmen 0818069

UC-TM 10 CUS - Codering voor klemmen 0824605

UCT-TM 10 - Codering voor klemmen 0829142

UCT-TM 10 CUS - Codering voor klemmen 0829623

ZB 12:UNPRINTED - Zackband 0812120

ZB 12 CUS - Zackband 0824942

ZB 12,LGS:L1-N,PE - Zackband 0812146

UC-TM 12 - Codering voor klemmen 0819194

UC-TM 12 CUS - Codering voor klemmen 0824613

UCT-TM 12 - Codering voor klemmen 0829144

UCT-TM 12 CUS - Codering voor klemmen 0829630

NS 35/ 7,5 PERF 2000MM - Montagerail geboord 0801733

NS 35/ 7,5 UNPERF 2000MM - Montagerail, ongeboord 0801681

NS 35/ 7,5 WH PERF 2000MM - Montagerail geboord 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Montagerail, ongeboord 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Montagerail, ongeboord 0801704

NS 35/ 7,5 ZN PERF 2000MM - Montagerail geboord 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Montagerail, ongeboord 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Montagerail, ongeboord 0801762

NS 35/ 7,5 CAP - Eindkap 1206560

NS 35/15 PERF 2000MM - Montagerail geboord 1201730

NS 35/15 UNPERF 2000MM - Montagerail, ongeboord 1201714

NS 35/15 WH PERF 2000MM - Montagerail geboord 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Montagerail, ongeboord 1204135

NS 35/15 AL UNPERF 2000MM - Montagerail, ongeboord 1201756

NS 35/15 ZN PERF 2000MM - Montagerail geboord 1206599

NS 35/15 ZN UNPERF 2000MM - Montagerail, ongeboord 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Montagerail, ongeboord 1201895

NS 35/15 CAP - Eindkap 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Montagerail, ongeboord 1201798

PLC-ATP BK - Scheidingsplaat 2966841

PLC-ESK GY - Voedingsklem 2966508

SZF 1-0,6X3,5 - Schroevendraaier 1204517

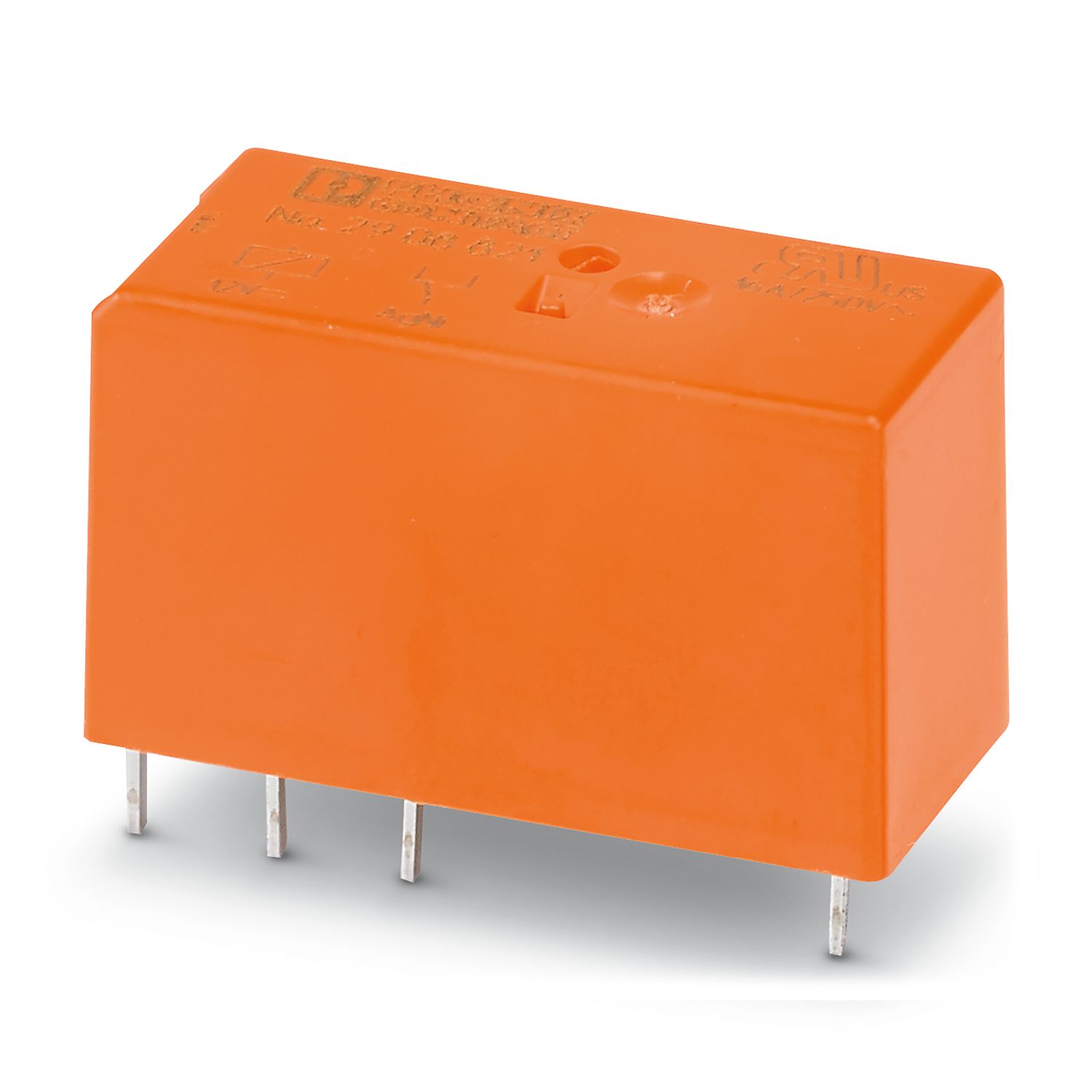

REL-MR-12DC/21HC/EX - Enkel relais 2908821
