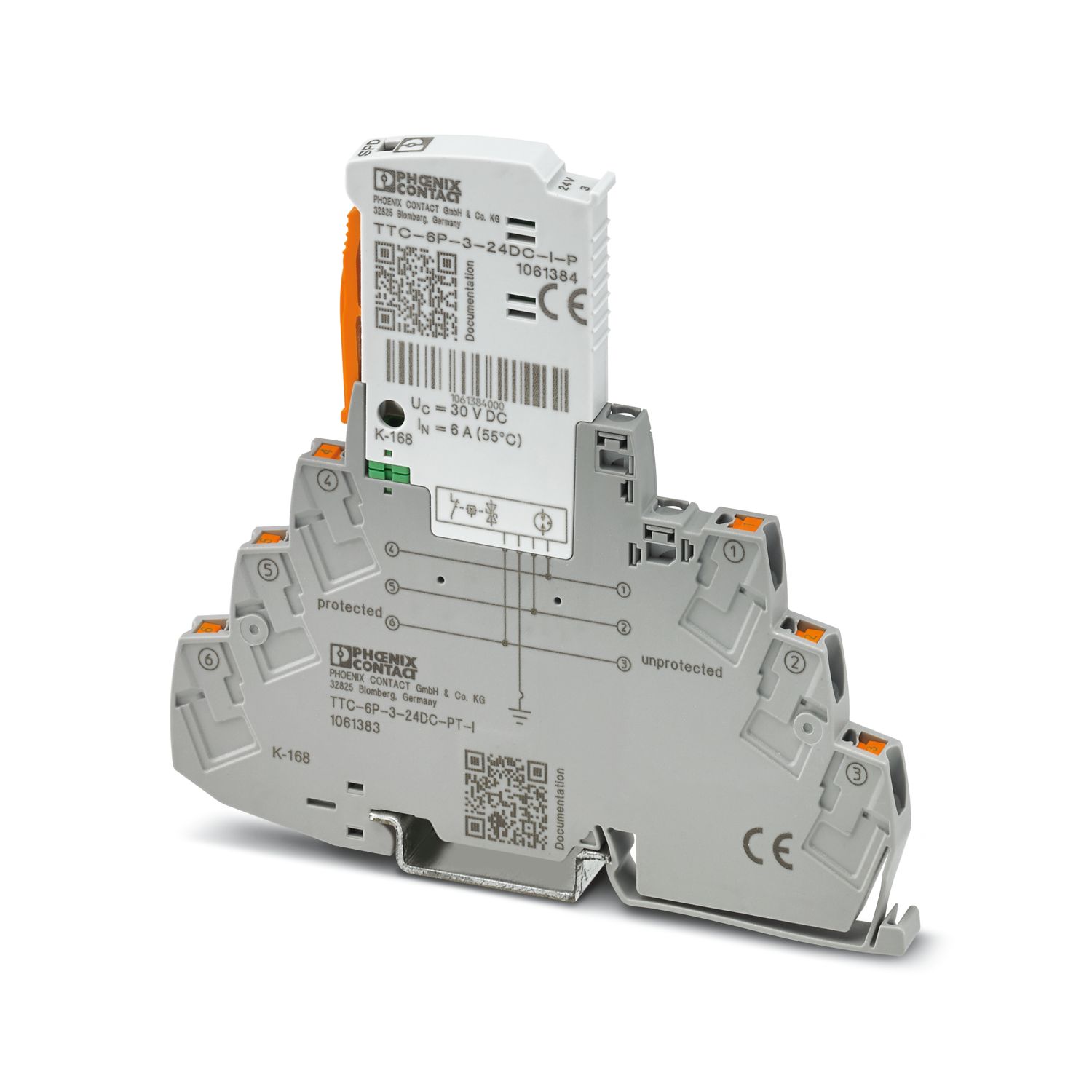

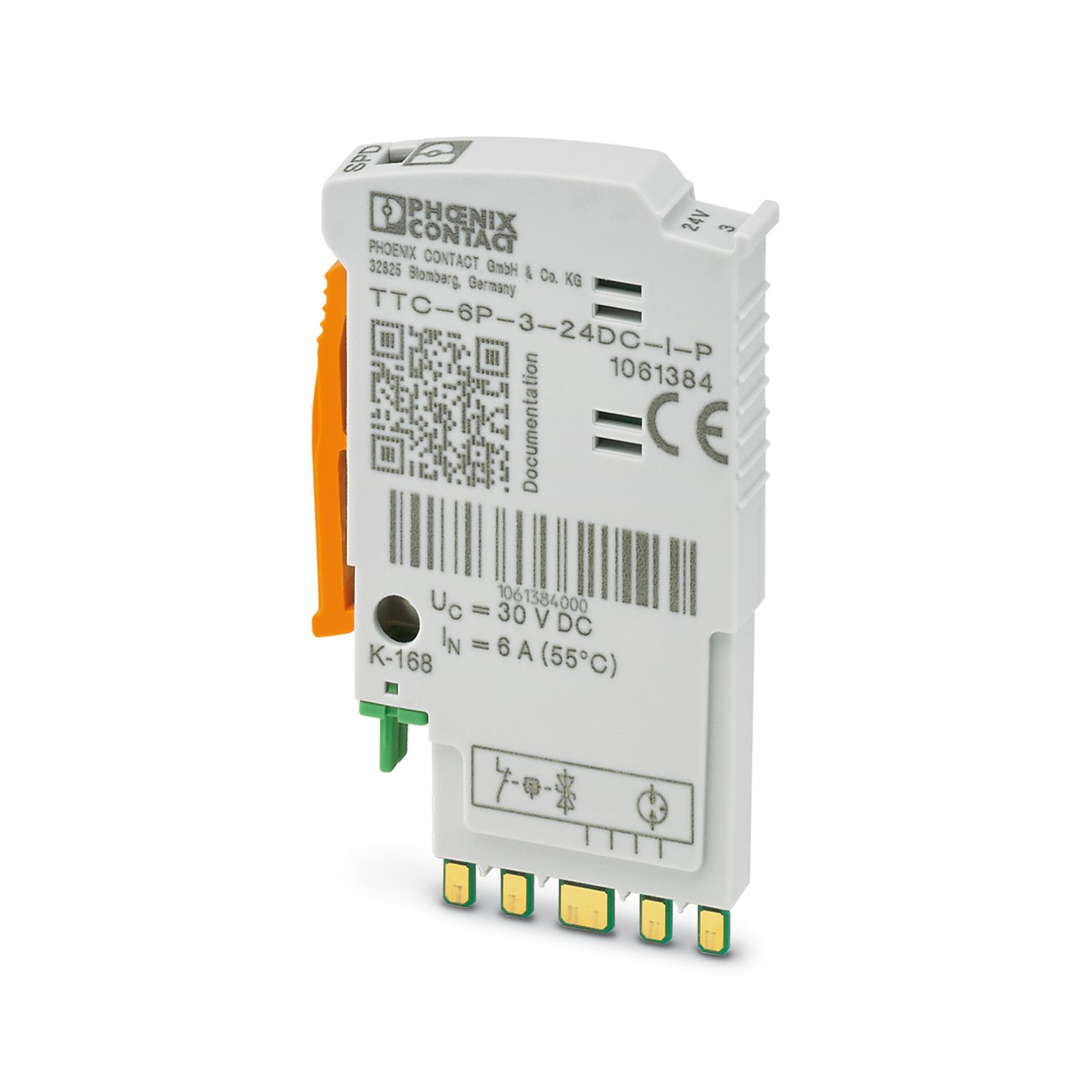

TTC-6P-3-24DC-PT-I
-
Overspanningsbeveiligingsmodule
1061383

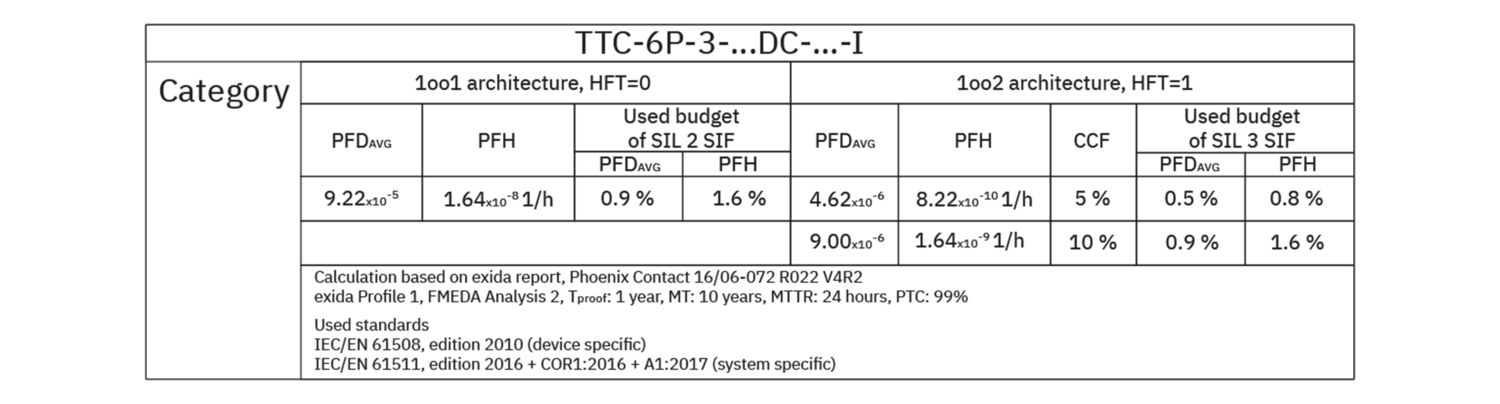

Overspanningsbeveiliging, bestaande uit beveiligingssteker en basiselement, met geïntegreerde statusindicatie voor een 3-aderig aardpotentiaalvrij gebruikt signaalcircuit met hoge nominale stroom, EX e-toelating voor zone 2, HART-compatibel. Kan worden gebruikt in veiligheidscircuits tot SIL 3.
Productdetails
| Producttype | Overspanningsbeveiliging voor de M&R-techniek |
| Productfamilie | TERMITRAB complete |
| IEC-testklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 24 V DC |
| Aansluitmethode | Push-in-aansluiting |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 12 |

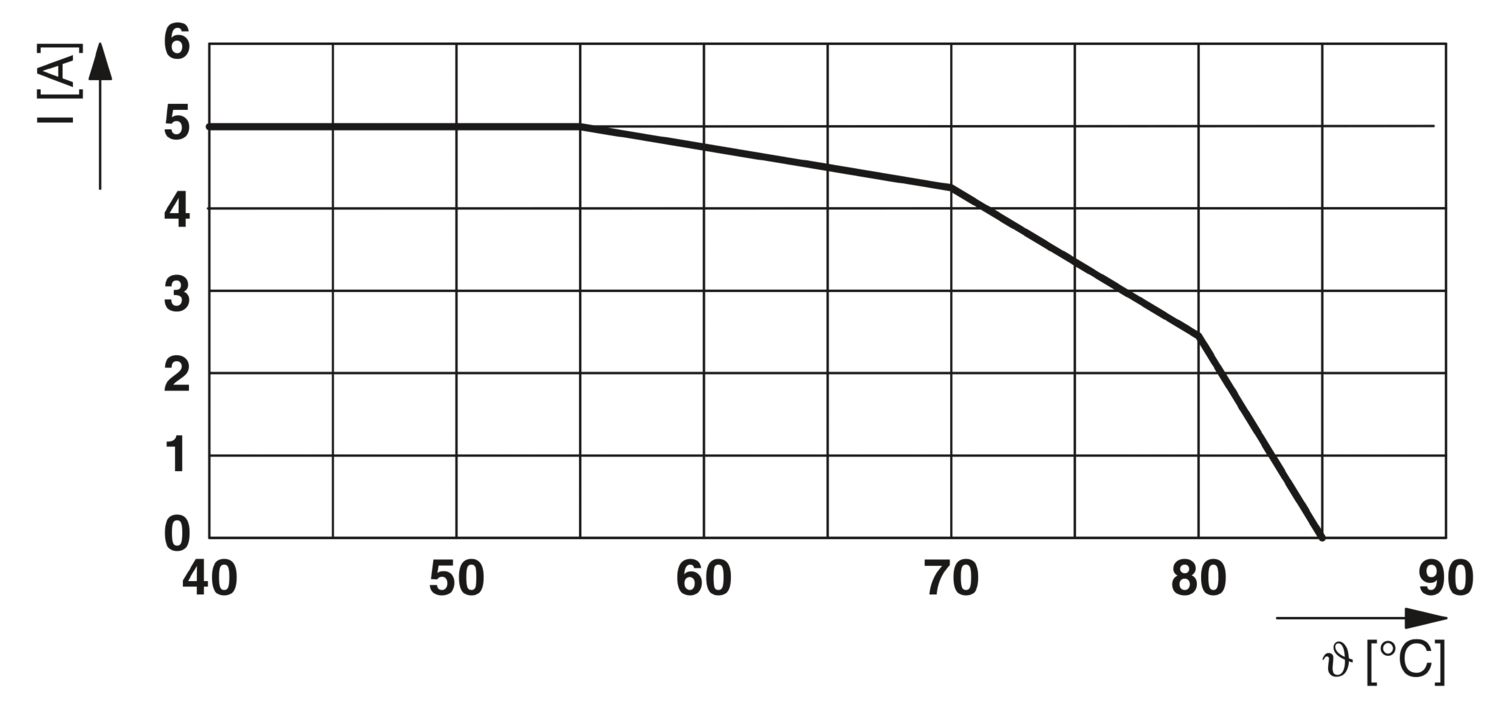

| Maximale ingangsstroom | 5 A (55 °C) |
| Maximale ingangsspanning | 30 V DC |
| hoogtepositie | ≤ 2000 m (amsl) |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C (T4) |
| Maatschets |
|
| Breedte | 6,2 mm +0,1 mm |
| Hoogte | 105,8 mm |
| diepte | 100 mm (incl. montagerail 7,5 mm) |
| Kleur (Basiselement) | grijs (RAL 7042) |
| Kleur (Connector) | lichtgrijs (RAL 7035) |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| Isolatiemateriaal | PBT |
| materiaal behuizing | PBT |
| Mechanische gegevens | |
| open zijwand | Nee |
| signaalrichting | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Maximale continue spanning UC | 30 V DC |
| 21 V AC | |
| Nominale stroom | 5 A (55 °C) |
| Effectieve bedrijfsstroom IC bij UC | ≤ 5 µA |
| aardstroom IPE | ≤ 1 µA |
| nominale afleidstootstroom In (8/20) µs (ader/ader) | 0,5 kA |
| nominale afleidstootstroom In (8/20) µs (ader-aarde) | 5 kA |
| Impulsafleidstootstroom Iimp (10/350) µs (ader-aarde) | 0,5 kA |
| Totaalafleidstootstroom ITotal (8/20) µs | 10 kA |
| beveiligingsniveau Up (ader-ader) | ≤ 68 V (C1 - 1 kV / 500 A) |
| ≤ 50 V (C3 - 100 A) | |
| ≤ 50 V (C3 - 25 A) | |
| beveiligingsniveau Up (ader-aarde) | ≤ 700 V (C1 - 1 kV / 500 A) |
| ≤ 900 V (C2 - 10 kV / 5 kA) | |
| Aanspreektijd tA (ader-ader) | ≤ 1 ns |
| aanspreektijd tA (ader-aarde) | ≤ 100 ns |
| tussenschakeldemping aE, symm. | typ. 0,3 dB (≤ 12 MHz / 150 Ω) |
| Grensfrequentie fg (3 dB), symm. in het 150 Ω-systeem | typ. 60 MHz |
| Capaciteit (ader-ader) | typ. 30 pF |
| Capaciteit (ader-aarde) | typ. 30 pF |
| Weerstand per pad | < 0,1 Ω |
| melding overspanningsbeveiliging defect | optisch |
| max. vereiste voorzekering | 5 A (F) |
| Stootstroomvastheid (ader-ader) | C1 - 1 kV / 500 A |
| C3 - 100 A | |
| Stootstroomvastheid (ader-aarde) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 500 A | |
| Impuls-resettijd (ader-ader) | ≤ 30 ms |
| Impuls-resettijd (ader-aarde) | ≤ 500 ms |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 85 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 4000 m (amsl) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
| Conformiteit/toelatingen | |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| normen/bepalingen | IEC 61643-21 |
| Opmerking | 2000 + rectificatie 2001 + A1:2008, gemodificeerd + A2:2012 |
| EN 61643-21 | |
| normen/bepalingen | EN 61643-21 |
| Opmerking | 2001 + A1:2009 + A2:2013 |
| normen/bepalingen | IEC 60079-0 |
| Opmerking | 2017 |
| normen/bepalingen | IEC 60079-7 |
| Opmerking | 2017 |
| normen/bepalingen | EN IEC 60079-0 |
| Opmerking | 2018 |
| normen/bepalingen | EN IEC 60079-7 |
| Opmerking | 2015 + A1:2018 |
| montagetechniek | Montagerail: TH 35 - 7,5 mm |
Uw voordelen
Ruimte- en kostenbesparend door smalle bouwbreedte van slechts 6 mm
Permanente bewaking van de beveiligingsmodulen en mechanische statusindicatie met optionele afstandsmelding
Eenvoudige selectie voor iedere vereiste in de M&R-techniek dankzij het complete programma met producteigenschappen op maat
Eenvoudig testen en documenteren met de CHECKMASTER 2 dankzij steekbare beveiligingsmodules
Geen beïnvloeding van het signaal bij onderhoudswerkzaamheden dankzij impedantieneutraal insteken en uittrekken van de beveiligingssteker
