SAC-5P-100,0-920
-

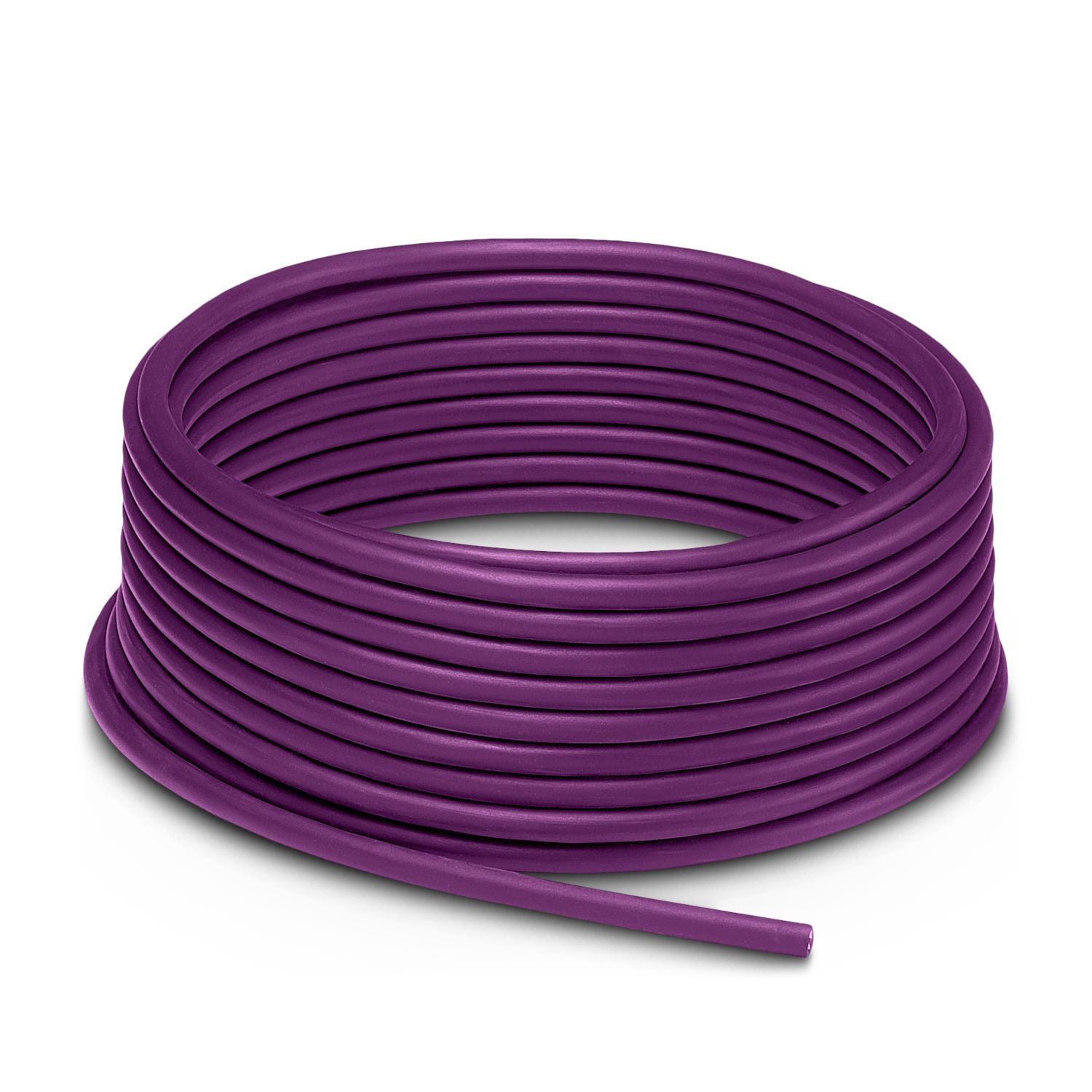

Kabelrol
1420416
per meter, Kabelrol, CANopen®, DeviceNet™, afgeschermd, PUR halogeenvrij, roodlila RAL 4001, 4-draads (2xAWG24/19+2xAWG22/19), kleur losse ader: rood-zwart, blauw-wit, kabellengte: 100 m
Productdetails
| Producttype | Kabel per meter |
| sensortype | CANopen® |
| aantal polen | 4 |
| Signaalsoort/categorie | CANopen® |
| DeviceNet™ |
| kabellengte | 100 m |
| CANopen®/DeviceNet™, PUR, paars [920] | |
| Maatschets |
|
| Kabelgewicht | 90 kg/km |
| UL AWM Style | 21198 (80 °C / 300 V) |
| aantal polen | 4 |
| Afgeschermd | ja |
| Kabeltype | CANopen®/DeviceNet™, PUR, paars [920] |
| Aderopbouw | 2xAWG24/19+2xAWG22/19 |
| aderopbouw signaalleiding | 19x 0,13 mm |
| AWG signaalleiding | 24 |
| aderopbouw voedingsspanning | 19x 0,15 mm |
| AWG voedingsspanning | 22 |
| aderdoorsnede | 2x 0,25 mm² (datakabel) |
| 2x 0,34 mm² (voedingsspanning) | |
| 1x 0,34 mm² (extra litze) | |
| aderdiameter inclusief isolatie | 1,95 mm ±0,05 mm (datakabel) |
| 1,4 mm ±0,05 mm (voedingsspanning) | |
| kabelbuitendiameter | 6,70 mm ±0,3 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | roodlila RAL 4001 |
| materiaal aders | vertinde Cu-litzendraad |
| materiaal aderisolatie | PE-schuim (datakabel) |
| PE (voedingsspanning) | |
| afzonderlijke ader, kleur | rood-zwart, blauw-wit |
| Getwiste aderparen | 2 aders tot aderpaar getwist |
| type afscherming van aderparen | aluminiumfolie met kunststof coating, aluminiumzijde buiten |
| compleet getwist | 2 aderparen rond een extra litze in het midden tot kern getwist |
| optische schermafdekking | 80 % |
| isolatieweerstand | ≥ 5 GΩ*km (datakabel) |
| ≥ 5 GΩ*km (voedingsspanning) | |
| Lusweerstand | ≤ 181,80 Ω/km (datakabel) |
| ≤ 114,80 Ω/km (voedingsspanning) | |
| Impedantie | 120 Ω ±10 % (bij 1 MHz) |
| kabelcapaciteit | nom. 40 nF/km (datakabel) |
| nominale spanning kabel | ≤ 300 V (piekwaarde, niet voor sterkstroomdoeleinden) |
| Testspanning ader/ader | 2000 V (50 Hz, 1 min.) |
| Testspanning ader/ader-afscherming | 2000,00 V (50 Hz, 1 min.) |
| minimale buigradius, vast gelegd | 5 x D |
| minimale buigradius, flexibel gelegd | 10 x D |
| kleinste buigradius, permanent gelegd | 34 mm |
| kleinste buigradius, flexibel gelegd | 67 mm |
| Dynamische belastbaarheid (buigen) | max. aantal buigcycli: 5000000, buigradius: 70 mm, buigradius: 10 x D, richting van de verplaatsing: 4,5 m, snelheid van de verplaatsing: 3 m/s, Versnelling: 3 m/s², Omgevingstemperatuur: -20 °C ... 60 °C |
| schermdemping | ≤ 22,9 dB/km (bij 1 MHz) |
| ≤ 16,4 dB/km (bij 500 kHz) | |
| ≤ 9,5 dB/km (bij 125 kHz) | |
| Halogeenvrij | volgens DIN VDE 0472 deel 815 |
| volgens IEC 60754-1 | |
| vlambestendigheid | IEC 60332-1-2 |
| conform ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Overige bestendigheid | adhesie-arm |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C (kabel, vaste montage) |
| -30 °C ... 70 °C (kabel, flexibele montage) | |
| -20 °C ... 60 °C (bij installatie) | |
| -20 °C ... 60 °C (kabel, kabelrupstoepassingen) | |
