ELR W3/ 9-500
-
Omkeervermogensrelais
2964186
Elektronisch omkeervermogensrelais, voor directe aansturing van verbruikers in het 3-fase net, met lichtindicatie en beveiligingsschakeling, uitgang: 110-550 V AC/3 x 9 A

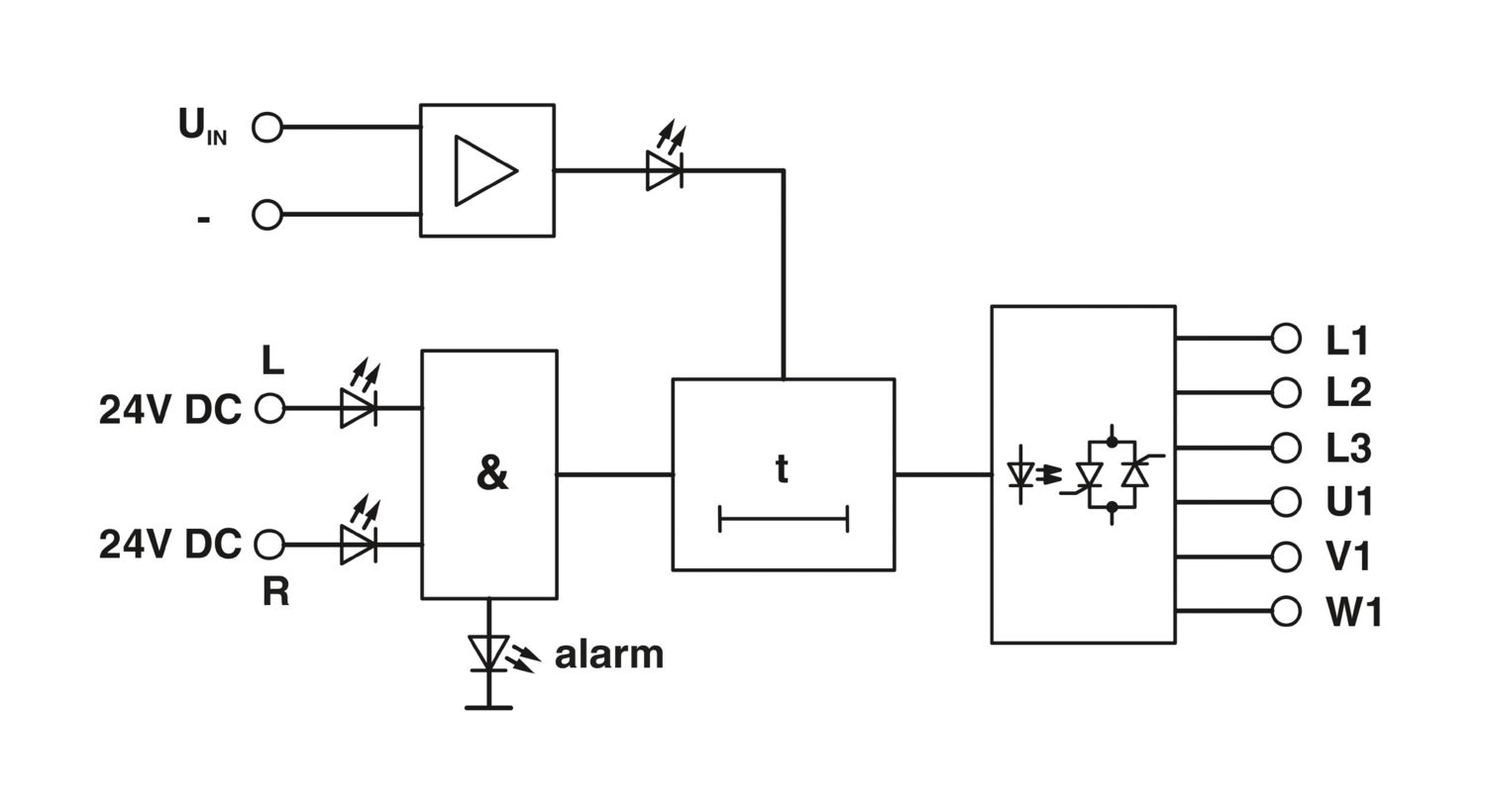

Productdetails
| Gebruiksbeperking | |
| EMC-opmerking | EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik |
| Producttype | Elektronische contactor |
| Bedrijfstoestand | 100 % ED |
| Aantal fasen | 3 |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | 13,5 W |
| netsoort | 3-fase |
| Testspanning (ingang-uitgang) | 2,5 kV (50 Hz, 60 s) |
| omschakelfrequentie | ≤ 10 Hz (bij cos φ= 0,5) |
| Besturen | |
| benaming ingang | stuuringang rechts / links |
| ruststroom | 40 mA |
| nominale activeringsspanning UC | 24 V DC |
| Bedieningsspanningsbereik | 19,2 V DC ... 30 V DC |
| spanningsbereik gerelateerd aan UC | 0,8 ... 1,25 |
| 0,8 ... 1,25 | |
| nominale activeringsstroom IC | 7,5 mA |
| reactietijd tijdens normale werking | 50 ms |
| 50 ms | |
| beveiligingsschakeling | polariteitsbeveiliging; polariteitsdiode |
| overspanningsbeveiliging | |
| bedrijfsspanningsindicatie | led groen |
| Foutindicatie | led rood |
| statusindicatie | led (geel) |
| omschakelfrequentie | < 10 Hz (bij cos φ > 0,5) |
| omschakeltijd RL/LL (inschakeltijd) | 20 ms |
| AC-uitgang | |
| nominale spanning Ue | 500 V AC |
| Bedrijfsspanningsbereik | 110 V AC ... 550 V AC |
| pieksperspanning | 1200 V |
| netfrequentie | 50 Hz |
| 60 Hz | |
| belastingsstroombereik | 150 mA ... 9 A (zie derating) |
| lekstroom | typ. 7 mA |
| restspanning | typ. 1,5 V |
| stootstroom | 230 A (tp = 10ˆms, bij 25 °C) |
| grensstroomintegraal | 265 A2s |
| beveiligingsschakeling | RC-circuit; RC-circuit |
| overspanningsbeveiliging | |
| overspanningsbegrenzing | > 910 V |
| stuurstroomcircuit | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 6 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 10 |
| belastingscircuit | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 6 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 10 |
| Breedte | 62 mm |
| Hoogte | 84 mm |
| diepte | 110 mm |
| Kleur | groen (RAL 6021) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 60 °C |
| Omgevingstemperatuur (opslag/transport) | -20 °C ... 70 °C |
| lucht- en kruipwegen tussen de stroomcircuits | |
| normen / bepalingen | EN 50178 |
| EMC-bepalingen | |
| normen / bepalingen | EN 61000-6-2 |
| EN 61000-6-4 | |
| montagetechniek | Railmontage |
| Montage-instructie | rijgbaar met afstand > 20 mm |
| inbouwpositie | verticaal (montagerail horizontaal) |
| Artikelnummer | 2964186 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | DK6841 |
| Productcode | DK6841 |
| Cataloguspagina | Pagina 190 (IF-2011) |
| GTIN | 4017918099398 |
| Gewicht per stuk (inclusief verpakking) | 778,5 g |
| Gewicht per stuk (exclusief verpakking) | 662,22 g |
| Douanetariefnummer | 85364900 |
| Land van herkomst | DE |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Voldoet aan de eisen van de RoHS-richtlijn | Ja |
| uitzonderingsregelingen voor zover bekend | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
| SCIP | 8e03b027-f4a9-4108-8486-0785cf68b14e |
Uw voordelen
Hoge schakelfrequentie
Geruisloos en slijtagevrij schakelen tot 500 V AC/9 A
Beveiligingsschakeling in de in- en uitgang
Lichtindicatie voor rechts- en linksom, voedingsspanning en ontoelaatbare aansturing
