QUINT4-PS/12-24DC/24DC/1.3/SC
-
DC/DC-converters
1066703
Primair geschakelde DC/DC-converters, QUINT POWER, Railmontage, Ingang: 12 V DC - 24 V DC, uitgang: 24 V DC / 1,3 A
Productdetails
| nominaal ingangsspanningsbereik | 12 V DC ... 24 V DC |
| Ingangsspanningsbereik | 12 V DC ... 24 V DC -25 % ... +33 % (SELV) |
| breed ingangsbereik | ja |
| spanningsvastheid max. | 35 V DC (60 s) |
| inschakelstootstroom | typ. 1,6 A |
| Inschakelstroomstoot integraal (I2t) | typ. 0,1 A2s |
| Begrenzing inschakelstroomstoot | typ. 1,6 A |
| Netuitval-overbruggingstijd | typ. 19 ms (24 V DC) |
| stroomopname | typ. 3,75 A (12 V DC) |
| typ. 1,85 A (24 V DC) | |
| inschakeltijd typ. | 700 ms (vanuit SLEEP MODE) |
| inschakeltijd | < 1 s |
| ingangszekering | 15 A (snel, intern) |
| Selectie geschikte zekering voor de ingangsbeveiliging | 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar) |
| rendement | typ. 91,7 % (24 V DC) |
| Uitgangskarakteristiek | U/I Advanced |
| nominale uitgangsspanning | 24 V DC |
| instelbereik van de uitgangsspanning (Uset) | 24 V DC ... 28 V DC (> 24 V DC, constant vermogen) |
| nominale uitgangsstroom (IN) | 1,3 A |
| statische Boost (Istat.Boost) | 1,625 A (≤ 40 °C) |
| dynamische Boost (IDyn.Boost) | 2,6 A (≤ 60 °C (4,9 s)) |
| kortsluitvast | ja |
| nullastbestendig | ja |
| Derating | > 60 °C (2,5 %/K van POut nom.) |
| Uitgangsvermogen (PN) | 30 W |
| Uitgangsvermogen (PStat. boost) | 38 W |
| Uitgangsvermogen (PDyn. boost) | 60 W |
| Retourstroombestendig | ≤ 35 V DC |
| Beveiliging tegen overspanning bij de uitgang (OVP) | < 32 V DC |
| rimpel | < 20 mVtt |
| regelafwijking statisch | < 1 % (belastingsverandering statisch 10 % ... 90 %) |
| regelafwijking dynamisch | < 1 % (belastingsverandering statisch 10 % ... 90 %) |
| regelafwijking Ingangsspanningsverandering | < 1 % (belastingsverandering statisch 10 % ... 90 %) |
| reactietijd | < 1 s (UOUT (10 % ... 90 %)) |
| in serie schakelbaar | ja |
| Vermogensdissipatie nullast maximaal | < 1,3 W |
| Vermogensdissipatie nominale belasting maximaal | < 8 W |
| parallelschakelbaar | ja, t.b.v. redundantie en het verhogen van vermogens |
| Ingang | |
| positie | 1.x |
| Aderaansluiting | |
| aansluitmethode | schroefaansluiting |
| massief | 0,5 mm² ... 2,5 mm² |
| flexibel | 0,5 mm² ... 2,5 mm² |
| flexibel met adereindhuls met en zonder kunststofhuls | 0,5 mm² ... 2,5 mm² |
| flexibel met adereindhuls met kunststofhuls | 0,5 mm² ... 2,5 mm² |
| massief (AWG) | 22 ... 14 |
| Striplengte | 8 mm |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| aandrijving schroefkop | Lengtesleuf L |
| Uitgang | |
| positie | 2.x |
| Aderaansluiting | |
| aansluitmethode | schroefaansluiting |
| massief | 0,2 mm² ... 2,5 mm² |
| flexibel | 0,25 mm² ... 2,5 mm² |
| flexibel met adereindhuls met en zonder kunststofhuls | 0,25 mm² ... 2,5 mm² |
| flexibel met adereindhuls met kunststofhuls | 0,25 mm² ... 2,5 mm² |
| massief (AWG) | 24 ... 14 |
| Striplengte | 8 mm |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| aandrijving schroefkop | Lengtesleuf L |
| Signaal | |
| positie | 3.x |
| Aderaansluiting | |
| aansluitmethode | schroefaansluiting |
| massief | 0,14 mm² ... 2,5 mm² |
| flexibel | 0,14 mm² ... 2,5 mm² |
| flexibel met adereindhuls met en zonder kunststofhuls | 0,25 mm² ... 2,5 mm² |
| flexibel met adereindhuls met kunststofhuls | 0,25 mm² ... 2,5 mm² |
| massief (AWG) | 26 ... 14 |
| Striplengte | 8 mm |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| aandrijving schroefkop | Lengtesleuf L |
| Led-signalering | |
| signaaldrempel | > PThr (led brandt geel, uitgangsvermogen > PThr, afhankelijk van de stand van de keuzeschakelaar) |
| > 0,9 x USet (Led brandt groen) | |
| < 0,9 x USet (Led knippert groen) | |
| Signaaluitgang Configureerbaar | |
| Digitaal | 0 V DC |
| 24 V DC | |
| 22 mA | |
| Default | 24 V DC |
| 22 mA | |
| 24 V DC voor UOut > 0,9 x Uset | |
| Aantal fasen | 1,00 |
| isolatiespanning ingang/uitgang | 2,6 kV DC (typetest) |
| 1,2 kV DC (stuktest) | |
| schakelfrequentie | 130,00 kHz ... 130,00 kHz (Hulpomvormer-niveau) |
| 70,00 kHz ... 250,00 kHz (Hoofdomvormer-niveau) |
| Producttype | DC/DC-converters |
| Productfamilie | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1999348 h (25 °C) |
| > 1120490 h (40 °C) | |
| > 471066 h (60 °C) | |
| Isolatie-eigenschappen | |
| Beveiligingsklasse | II |
| vervuilingsgraad | 2 |
| Verwachte levensduur (elektrolytcondensatoren) | |
| stroom | 0,65 A |
| temperatuur | 40 °C |
| tijd | 242000 h |
| extra tekst | 24 V DC |
| Verwachte levensduur (elektrolytcondensatoren) | |
| stroom | 1,3 A |
| temperatuur | 40 °C |
| tijd | 160000 h |
| extra tekst | 24 V DC |
| Verwachte levensduur (elektrolytcondensatoren) | |
| stroom | 1,3 A |
| temperatuur | 30 °C |
| tijd | 320000 h |
| extra tekst | 24 V DC |

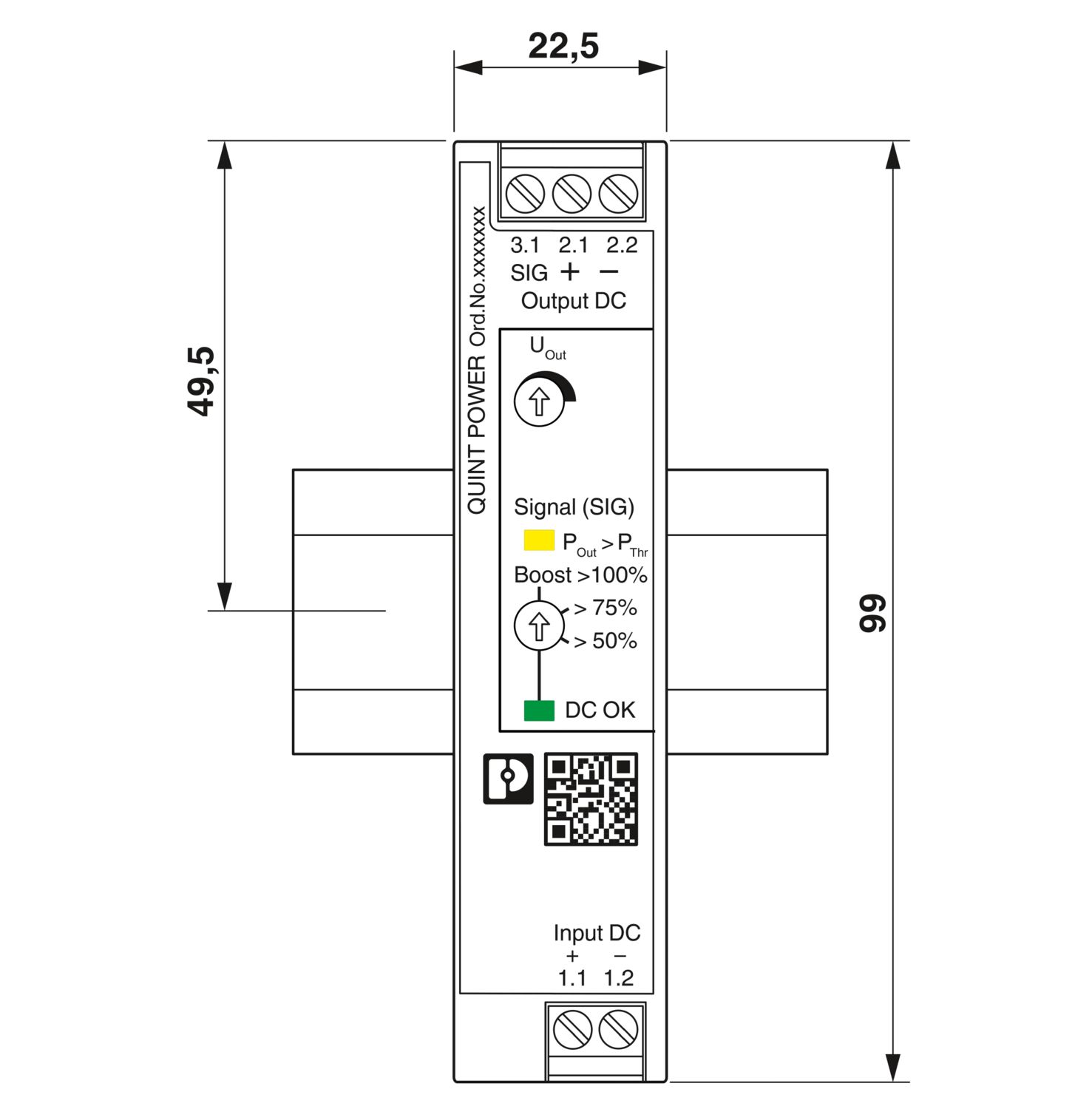

| Artikelafmetingen | |
| Breedte | 22,5 mm |
| Hoogte | 99 mm |
| diepte | 90 mm |
| Inbouwmaat | |
| Inbouwpositie rechts/links (actief) | 15 mm / 15 mm (POut ≥50 %) |
| Inbouwafstand rechts/links (passief) | 5 mm / 5 mm (POut ≥50 %) |
| Inbouwafstand rechts/links (actief, passief) | 0 mm / 0 mm (POut ≤50 %) |
| Inbouwafstand boven/onder (actief) | 30 mm / 30 mm (POut ≥50 %) |
| Inbouwafstand boven/onder (passief) | 30 mm / 30 mm (POut ≥50 %) |
| Inbouwafstand boven/onder (actief, passief) | 30 mm / 30 mm (POut ≤50 %) |
| montagetechniek | Railmontage |
| Montage-instructie | samenbouw: PN ≥50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm samenbouw: PN <50 %, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm |
| Gelakt | nee |
| brandbaarheidsklasse volgens UL 94 (behuizing / klemmen) | V0 |
| Behuizingsmateriaal | Kunststof |
| uitvoering van de behuizing | Polycarbonaat (PC), UL 94 V0 |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| omgevingstemperatuur (start-up type tested) | -40 °C |
| Inzethoogte | ≤ 5000 m (> 2000 m, let op derating) |
| klimaatklasse | 3K3 (volgens EN 60721) |
| max. toel. luchtvochtigheid (bedrijf) | ≤ 95 % (bij 25 °C, geen condens) |
| schokken | 18 ms, 30g, afhankelijk van de richting (volgens IEC 60068-2-27) |
| trillingen (bedrijf) | < 15 Hz, amplitude ± 2,5 mm; 15 Hz ... 100 Hz: 2,3 g 90 min. (volgens IEC 60068-2-6) |
| Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Overspanningscategorie | |
| EN 61010-1 | II (≤ 5000 m) |
| Veiligheid meet-, besturings-, regel- en laboratoriumapparaten | |
| normcode | Elektrische veiligheid (van besturings- en regelapparaten) |
| normen/bepalingen | IEC 61010-1 |
| Veiligheidslaagspanning met veilige scheiding | |
| normcode | Veiligheidslaagspanning met veilige scheiding |
| normen/bepalingen | IEC 61010-1 (SELV) |
| Netspanningsinbreuk | |
| normcode | Netvariatie/onderspanning |
| normen/bepalingen | EN 61000-4-29 |
| UL | |
| Codering | UL Listed UL 61010-1 |
| UL | |
| Codering | UL Listed UL 61010-2-201 |
| UL | |
| Codering | UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CSA | |
| Codering | CAN/CSA C22.2 No. 61010-1-12 |
| CSA | |
| Codering | CAN/CSA C22.2 No. 61010-2-201:18 |
| SIQ | |
| Codering | CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
| Scheepsbouw | |
| Codering | DNV GL |
| elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
| EMC-eisen stooremissie | EN 61000-6-3 |
| EN 61000-6-4 | |
| EMC-eisen stoorimmuniteit | EN 61000-6-1 |
| EN 61000-6-2 | |
| EMC-eisen energiecentrale | EN 61850-3 |
| EN 61000-6-5 | |
| Stooremissie via de kabel | |
| normen/bepalingen | EN 55016 |
| EN 61000-6-3 (klasse B) | |
| Stooremissie | |
| normen/bepalingen | Aanvullende basisnorm EN 61000-6-5 (stoorvastheid schakelinstallaties), IEC/EN 61850-3 (energievoorziening) |
| Stooremissie | |
| normen / bepalingen | EN 55016 |
| EN 61000-6-3 (klasse B) | |
| DNV GL stooremissie via de kabel | |
| DNV | Klasse B |
| extra tekst | Bereik brug en dek |
| DNV GL stooremissie | |
| DNV | Klasse B |
| extra tekst | Bereik brug en dek |
| Ontlading statische elektriciteit | |
| normen / bepalingen | EN 61000-4-2 |
| Ontlading statische elektriciteit | |
| Contactontlading | 6 kV (Testniveau 4) |
| luchtontlading | 8 kV (Testniveau 3) |
| Opmerking | criterium A |
| Elektromagnetisch HF-veld | |
| normen / bepalingen | EN 61000-4-3 |
| Elektromagnetisch HF-veld | |
| frequentiebereik | 80 MHz ... 1 GHz |
| Testveldsterkte | 20 V/m (Testniveau 3) |
| frequentiebereik | 1 GHz ... 6 GHz |
| Testveldsterkte | 10 V/m (Testniveau 3) |
| Opmerking | criterium A |
| Snelle transiënten (Burst) | |
| normen / bepalingen | EN 61000-4-4 |
| Snelle transiënten (Burst) | |
| Ingang | 2 kV (Testniveau 4 - asymmetrisch) |
| uitgang | 2 kV (Testniveau 4 - asymmetrisch) |
| signaal | 2 kV (Testniveau 4 - asymmetrisch) |
| Opmerking | criterium B |
| Stootspanningsbelasting (surge) | |
| normen / bepalingen | EN 61000-4-5 |
| Stootspanningsbelasting (surge) | |
| Ingang | 1 kV (Testniveau 4 - symmetrisch) |
| 2 kV (Testniveau 4 - asymmetrisch) | |
| uitgang | 1 kV (Testniveau 3 - symmetrisch) |
| 2 kV (Testniveau 3 - asymmetrisch) | |
| signaal | 1 kV (Testniveau 4 - symmetrisch) |
| 2 kV (Testniveau 4 - asymmetrisch) | |
| Opmerking | criterium A |
| Adergebonden beïnvloeding | |
| normen / bepalingen | EN 61000-4-6 |
| Adergebonden beïnvloeding | |
| Ingang/uitgang/signaal | asymmetrisch |
| frequentiebereik | 0,15 MHz ... 80 MHz |
| Opmerking | criterium A |
| Spanning | 10 V (Testniveau 3) |
| Magnetisch veld met energietechnische frequentie | |
| normen / bepalingen | EN 61000-4-8 |
| frequentie | 16,67 Hz |
| 50 Hz | |
| 60 Hz | |
| Testveldsterkte | 100 A/m |
| extra tekst | 60 s |
| Opmerking | criterium A |
| frequentie | 50 Hz |
| 60 Hz | |
| frequentiebereik | 50 Hz ... 60 Hz |
| Testveldsterkte | 1 kA/m |
| extra tekst | 3 s |
| frequentie | 0 Hz |
| Testveldsterkte | 300 A/m |
| extra tekst | DC, 60 s |
| Spanningsdips | |
| normen / bepalingen | EN 61000-4-29 |
| spanning | 24 V DC |
| Spanningsdip | 70 % |
| Aantal periodes | 0,5/1/25 periodes |
| tijd | 100 ms |
| extra tekst | Testniveau 2 |
| Opmerking | criterium A |
| Spanningsdip | 40 % |
| Aantal periodes | 5/10/50 periodes |
| tijd | 100 ms |
| extra tekst | Testniveau 2 |
| Opmerking | criterium A |
| Spanningsdip | 0 % |
| Aantal periodes | 0,5/1/5/50 periodes |
| tijd | 50 ms |
| extra tekst | Testniveau 2 |
| Opmerking | criterium B |
| Impulsvormig magnetisch veld | |
| normen / bepalingen | EN 61000-4-9 |
| Testveldsterkte | 1000 A/m |
| Opmerking | criterium A |
| Asymmetrische storingen via de kabel | |
| normen / bepalingen | EN 61000-4-16 |
| Testlevel 1 | 15 Hz 150 Hz (Testniveau 3) |
| Spanning | 10 V 1 V (permanent) |
| Testlevel 2 | 150 Hz 1,5 kHz (Testniveau 3) |
| Spanning | 1 V |
| Testlevel 3 | 1,5 kHz 15 kHz (Testniveau 3) |
| Spanning | 1 V 10 V |
| Testlevel 4 | 15 kHz 150 kHz (Testniveau 3) |
| Spanning | 10 V |
| Testlevel 5 | 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Testniveau 3) |
| Spanning | 10 V (permanent) |
| Testlevel 6 | 0 Hz 16,7 Hz 50 Hz 60 Hz (Testniveau 3) |
| Spanning | 100 V (1 s) |
| Opmerking | criterium A |
| Wisselaandeel op de gelijkspanning | |
| normen / bepalingen | EN 61000-4-17 |
| Wisselaandeel | 10 % (UN) |
| frequentie | 50 Hz |
| 100 Hz | |
| 150 Hz | |
| 300 Hz | |
| Opmerking | criterium A |
| Gedempt oscillerende golf | |
| normen / bepalingen | EN 61000-4-18 |
| Ingang/uitgang (testlevel 1) | 1 MHz (Testniveau 2 - symmetrisch) |
| Spanning | 0,5 kV |
| Ingang/uitgang (testlevel 2) | 1 MHz (Testniveau 2 - asymmetrisch) |
| Spanning | 1 kV |
| Signalen (testlevel 1) | 1 MHz (Testniveau 2 - symmetrisch) |
| Spanning | 0,5 kV |
| Signalen (testlevel 2) | 1 MHz (Testniveau 2 - asymmetrisch) |
| Spanning | 1 kV |
| Opmerking | criterium A |
| Gedempt oscillerend magnetisch veld | |
| normen / bepalingen | EN 61000-4-10 |
| Testveldsterkte | 100 A/m |
| Testlevel 1 | 100 kHz |
| Testveldsterkte | 100 A/m |
| Testlevel 2 | 1 MHz |
| Opmerking | criterium A |
| Criteria | |
| criterium A | Normale werking binnen de vastgelegde grenzen. |
| criterium B | Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert. |
| criterium C | Tijdelijk gevaar voor de werking, die het apparaat zelf corrigeert of door het bedienen van de bedieningselementen weer kan worden hersteld. |
| Artikelnummer | 1066703 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | CMDI43 |
| Productcode | CMDI43 |
| GTIN | 4055626733692 |
| Gewicht per stuk (inclusief verpakking) | 227,6 g |
| Gewicht per stuk (exclusief verpakking) | 169 g |
| Douanetariefnummer | 85044095 |
| Land van herkomst | CN |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| Voldoet aan de eisen van de RoHS-richtlijn | Ja |
| uitzonderingsregelingen voor zover bekend | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
| Lead (CAS-nr.: 7439-92-1) | |
| SCIP | c5e7fff1-8bf2-42c7-a0f9-d9d005d0147f |
| EF3.0 Klimaatverandering | |
| CO2e kg | 7,716 kg CO2e |
Compatibele producten
-
SF-SL 0,4X2,0-60 - Schroevendraaier 1212546
-
CBMC E4 24DC/1-10A NO - Elektronische beveiligingsschakelaar 2906032
-
CBMC E4 24DC/1-4A NO - Elektronische beveiligingsschakelaar 2906031
-
CBMC E4 24DC/1-4A NO-C - Elektronische beveiligingsschakelaar 2908713
-
PLT-SEC-T3-24-FM-UT - Overspanningsbeveiligingsmodule Type 3 2907916
Uw voordelen
Zeer sterke uitgangszijde: eenvoudige uitbreiding van installaties, betrouwbaar starten van moeilijke belastingen en aanspreken van stroomonderbrekers
Zeer omvangrijke signalering: preventieve functiebewaking meldt kritische bedrijfstoestanden voordat er een storing optreedt
Vrije keuze tussen Push-in- en schroefaansluiting
PHOENIX CONTACT nv/sa
Minervastraat 10-12, 1930 Zaventem
