VS-M8MS-IP20/93B-0,5
-
Netwerkkabel
1402452
Netwerkkabel, Ethernet (100 Mbit/s), PROFINET (100 Mbit/s), EtherCAT® (100 Mbit/s), 4-polig, PVC/PVC, groen RAL 6018, connector recht M8, polarisatie: A / IP67, op connector recht RJ45 / IP20, kabellengte: 0,5 m
Productdetails
| Producttype | Datakabel geconfectioneerd |
| toepassing | Standaard |
| sensortype | Ethernet |
| aantal polen | 4 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | ja |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Signaalsoort/categorie | Ethernet, 100 Mbit/s |
| PROFINET, 100 Mbit/s | |
| EtherCAT®, 100 Mbit/s |
| statusindicatie | nee |
| nominale spanning UN | 30 V AC |
| 30 V DC | |
| nominale stroom IN | 1 A |
| overdrachtsmedium | Koper |
| Overdrachtssnelheid | 100 Mbit/s |
| overdrachtseigenschappen (categorie) | CAT5 |
| Brandbaarheidsklasse volgens UL 94 | HB |
| Aansluiting 1 | |
| bouwvorm | connector recht M8 / IP67 |
| aantal polen | 4 (4) |
| Type polarisatie | A (Standaard) |
| Afgeschermd | ja |
| kleur isolatiemateriaal | zwart |
| materiaal | CuSn (contact) |
| Ni/Au (contactoppervlak) | |
| TPU GF (Contactblok) | |
| TPU, moeilijk ontvlambaar, zelfdovend (Handgreep) | |
| CuZn (vernikkeld) (wartel) | |
| steekcycli | ≥ 100 |
| isolatieweerstand | ≥ 100 MΩ |
| Aanhaalmoment | 0,2 Nm |
| beschermklasse | IP67 |
| omgevingstemperatuur (bedrijf) | -25 °C ... 90 °C |
| Aansluiting 2 | |
| Maatschets |

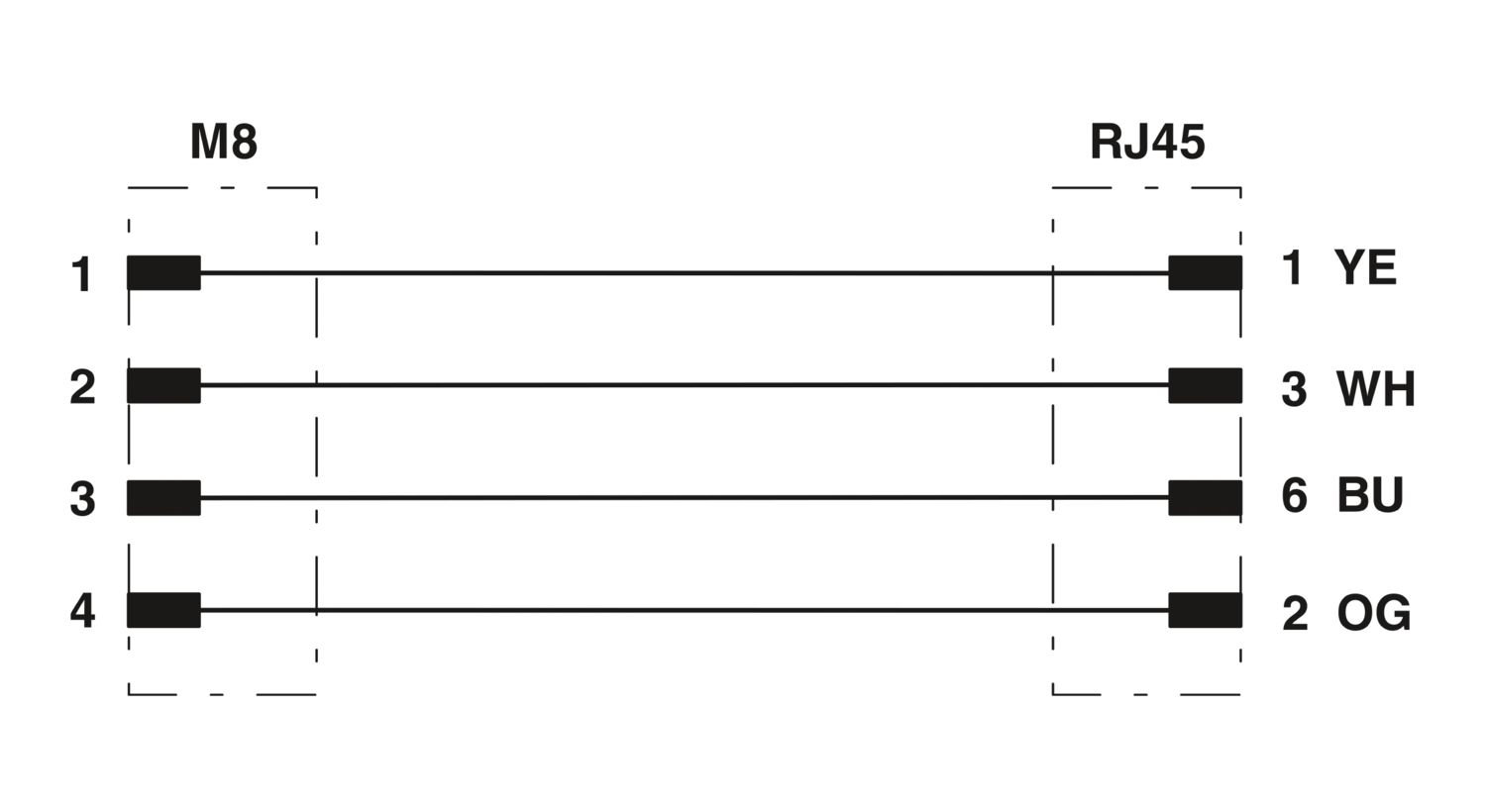

Poolschema steker RJ45
|
| uitvoering | RJ45 connector, recht |
| Signaalsoort/categorie | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| EtherCAT® CAT5 (IEC 11801) | |
| steekcycli | ≥ 750 |
| isolatieweerstand | ≥ 100 MΩ |
| overspanningscategorie | I |
| vervuilingsgraad | 2 |
| materiaal Contact | CuSn |
| materiaal Contactoppervlak | Ni/Au |
| materiaal Contactblok | PA |
| materiaal Behuizing | PA |
| Kleur (Behuizing) | grijs |
| Brandbaarheidsklasse volgens UL 94 | V2 |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -10 °C ... 60 °C |
| kabellengte | 0,5 m |
| PROFINET PVC soepel CAT5 [93B] | |
| Maatschets |
|
| UL AWM Style | 21695 (80 °C / 600 V) |
| aantal polen | 4 |
| Afgeschermd | ja |
| Kabeltype | PROFINET PVC soepel CAT5 [93B] |
| Aderopbouw | 1x4xAWG22/7, SF/TQ |
| AWG signaalleiding | 22 |
| aderdoorsnede | 4x 0,34 mm² |
| aderdiameter inclusief isolatie | 1,5 mm ±0,1 mm |
| kabelbuitendiameter | 6,50 mm ±0,2 mm |
| buitenmantel, materiaal | PVC |
| buitenmantel, kleur | groen RAL 6018 |
| materiaal aders | vertinde Cu-litzendraad |
| materiaal aderisolatie | PE |
| afzonderlijke ader, kleur | wit, geel, blauw, oranje |
| compleet getwist | stergroepering |
| optische schermafdekking | 85 % |
| isolatieweerstand | ≥ 5 GΩ*km |
| Lusweerstand | ≤ 120,00 Ω/km |
| Impedantie | 100 Ω ±5 Ω (bij 100 MHz) |
| nominale spanning kabel | ≤ 600 V |
| Testspanning ader/ader | 2000 V ((50 Hz/1 min)) |
| Testspanning ader/ader-afscherming | 2000,00 V ((50 Hz/1 min)) |
| minimale buigradius, vast gelegd | 4 x D |
| minimale buigradius, flexibel gelegd | 8 x D |
| vlambestendigheid | UL 1581, paragraaf 1060 en UL 2556, paragraaf 9.3 (FT1) |
| UL 1685 (CSA FT 4) | |
| UL 1581, paragraaf 1100 und UL 2556, paragraaf 9.1 (HFT/FT2) | |
| oliebestendigheid | OIL RES volgens UL 2256 |
| Overige bestendigheid | UV-bestendig (volgens UL 1581, paragraaf 1200) |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C (kabel, vaste montage) |
| -10 °C ... 70 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 (RJ45-connector) |
| IP67 (M8-connector) | |
| M8 | |
| normcode | M8-connector |
| normen/bepalingen | IEC 61076-2-104 |
