Netwerkkabel, Ethernet CAT6A (10 Gbit/s) CAT6A (10 Gbit/s), 8-polig, PUR halogeenvrij, waterblauw RAL 5021, afgeschermd (Advanced Shielding Technology), connector haaks M12, polarisatie: X / IP67, op vrij kabeluiteinde, kabellengte: 1 m
| Producttype | Datakabel geconfectioneerd |
| toepassing | Standaard |
| sensortype | Ethernet |
| aantal polen | 8 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | ja |
| polarisatie | X |
| bussysteem | Ethernet |
| Signaalsoort/categorie | Ethernet CAT6A, 10 Gbit/s |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| nominale spanning UN | 48 V AC |
| 60 V DC | |
| nominale stroom IN | 0,5 A |
| overdrachtsmedium | Koper |
| Overdrachtssnelheid | 10 Gbit/s |
| overdrachtseigenschappen (categorie) | CAT6A |
| Aansluiting 1 | |

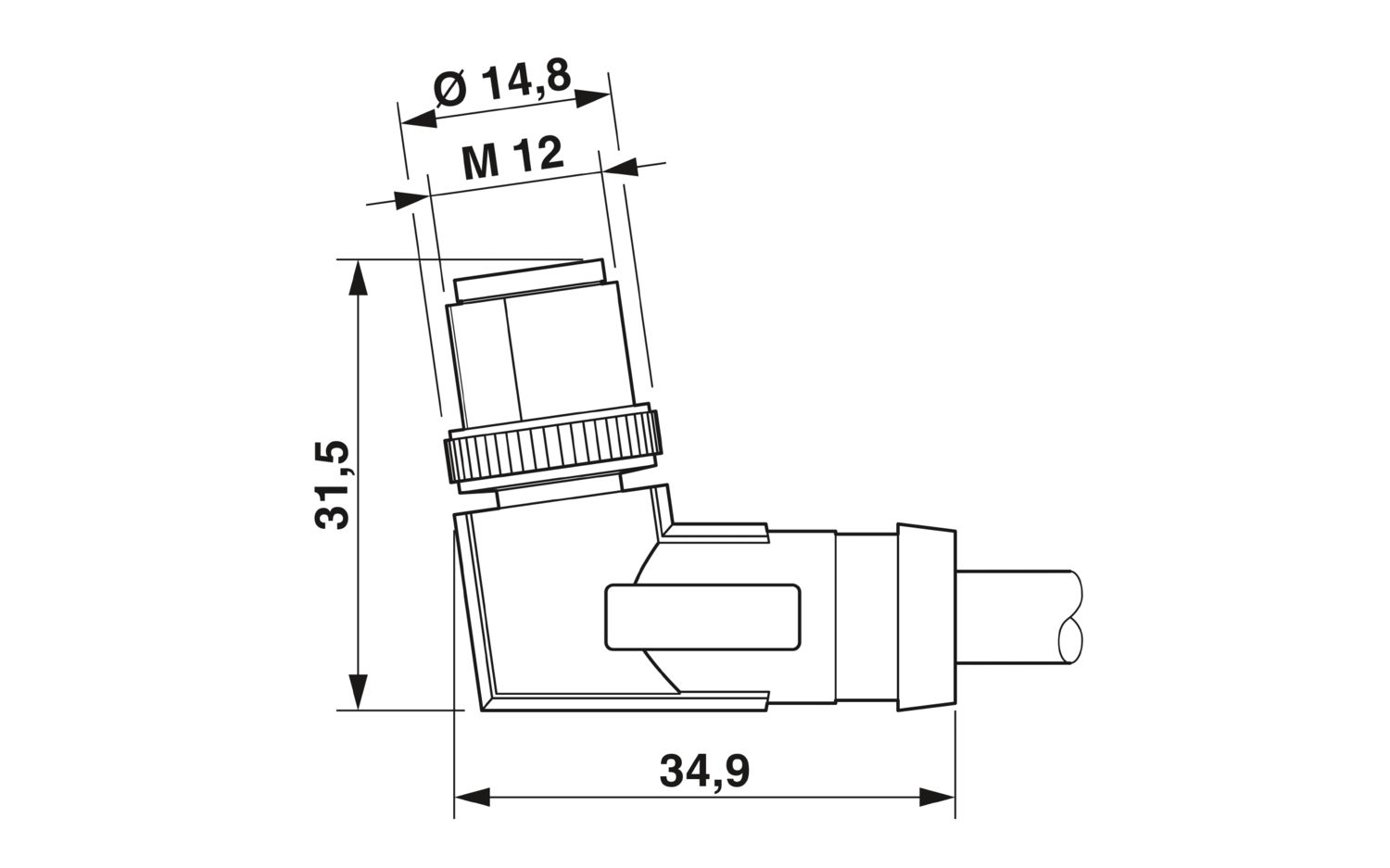

| Maatschets |
Poolschema M12-stiftconnector, 8-polig, X-gepolariseerd, aanzicht stiftzijde
|
| uitvoering | M12 connector, haaks, 8-polig, afgeschermd (Advanced Shielding Technology), Polarisatie: X |
| aantal polen | 8 |
| Afgeschermd | ja |
| Afscherming | Advanced Shielding Technology |
| Signaalsoort/categorie | Ethernet CAT6A, 10 Gbit/s |
| CC-Link IE CAT6A, 10 Gbit/s | |
| steekcycli | ≥ 100 |
| isolatieweerstand | ≥ 100 Ω |
| overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Aanhaalmoment | 0,4 Nm (M12-connector) |
| materiaal Contact | CuZn |
| materiaal Contactoppervlak | Ni/Au |
| materiaal Contactblok | PA 6.6 |
| materiaal Wartel | Zinkspuitgietwerk, vernikkeld |
| materiaal Handgreep | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal Afdichting | FKM |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 85 °C |
| normcode | M12-connector |
| normen / bepalingen | IEC 61076-2-109 |
| Aansluiting 2 | |
| uitvoering | vrij kabeluiteinde |
| kabellengte | 1 m |
| Ethernet 10 Gbit [94F] | |
| Maatschets |
|
| UL AWM Style | 21238 (80 °C / 600 V) |
| aantal polen | 8 |
| Afgeschermd | ja |
| Kabeltype | Ethernet 10 Gbit [94F] |
| Aderopbouw | 4x2xAWG26/7; S/FTP |
| AWG signaalleiding | 26 |
| aderdoorsnede | 4x 2x 0,14 mm² |
| aderdiameter inclusief isolatie | 1 mm ±0,05 mm |
| kabelbuitendiameter | 6,40 mm ±0,2 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | waterblauw RAL 5021 |
| materiaal aders | blanke Cu-litzendraad |
| materiaal aderisolatie | PE-schuim |
| afzonderlijke ader, kleur | wit/blauw-blauw, wit/oranje-oranje, wit/groen-groen, wit/bruin-bruin |
| Getwiste aderparen | 2 aders tot aderpaar getwist |
| compleet getwist | 4 aderparen tot kern getwist |
| optische schermafdekking | 70 % |
| isolatieweerstand | ≥ 500 MΩ*km |
| Lusweerstand | ≤ 290,00 Ω/km |
| Impedantie | 100 Ω ±5 Ω (bij 100 MHz) |
| nominale spanning kabel | ≤ 100 V |
| Testspanning ader/ader | 2000 V (50 Hz, 1 min.) |
| Testspanning ader/ader-afscherming | 2000,00 V (50 Hz, 1 min.) |
| minimale buigradius, vast gelegd | 4 x D |
| minimale buigradius, flexibel gelegd | 8 x D |
| kleinste buigradius, permanent gelegd | 26 mm |
| kleinste buigradius, flexibel gelegd | 51 mm |
| Halogeenvrij | volgens IEC 60754-1 |
| vlambestendigheid | volgens IEC 60332-1-2 |
| conform UN ECE-R 118.03 | |
| volgens CSA C 22.2 nr. 210-FT1 | |
| oliebestendigheid | conform DIN EN 60811-404 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C (kabel, vaste montage) |
| -20 °C ... 80 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| M12 | |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-109 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| keine | ||||
| 30 V | 0,5 A | |||
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| keine | ||||
| 30 V | 0,5 A | |||
