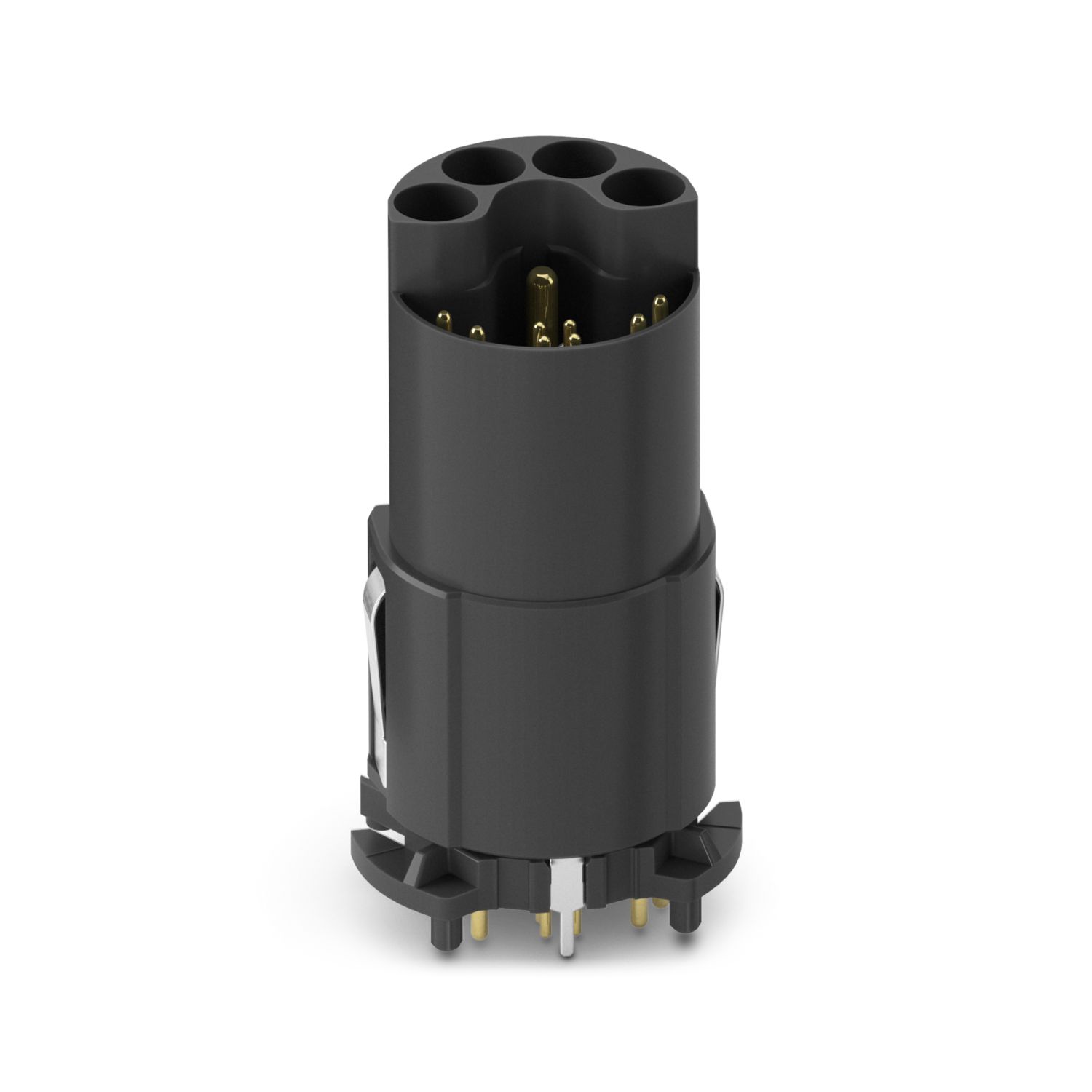

SH-8EPC5-PCB-L4 - Contactblok - 1524754

Opmerking

Veiligheidsaanwijzing
Veiligheidsaanwijzing	WAARSCHUWING: connectoren mogen niet onder belasting worden ingestoken of ontkoppeld. Het negeren alsmede een onvakkundig gebruik kunnen lichamelijk letsel en/of materiële schade tot gevolg hebben.
		• WAARSCHUWING: neem alleen foutloze producten in gebruik. Controleer de producten regelmatig op beschadigingen. Stel defecte producten onmiddellijk buiten bedrijf. Vervang beschadigde producten. Reparatie is niet mogelijk.
		• WAARSCHUWING: alleen gekwalificeerde elektriciens mogen het product installeren en gebruiken met inachtneming van de volgende veiligheidsaanwijzingen. Het vakpersoneel moet de principes van de elektrotechniek kennen. Deze personen moeten gevaren kunnen herkennen en kunnen vermijden. Het betreffende symbool op de verpakking verwijst ernaar dat voor de installatie en het gebruik elektrotechnisch vakkundig personeel is vereist.
		• De producten zijn geschikt voor toepassingsgebieden in de installatie-, besturings- en elektrische werktuigbouw.
		• Bij gebruik van de connectoren buitenhuis dienen deze afzonderlijk te worden beschermd tegen omgevingsinvloeden.
		• Geconfectioneerde producten mogen niet worden gemanipuleerd of onvakkundig worden geopend.
		• Gebruik alleen contrastekers die zijn gespecificeerd volgens de normen in de technische gegevens (die bijv. in het toebehoren van het product op het internet onder phoenixcontact.com/products zijn vermeld).
		• Bij direct gebruik van het product in combinatie met producten van andere fabrikanten is de gebruiker daarvoor verantwoordelijk.
		• Bij bedrijfsspanningen > 50 V AC dienen elektrisch geleidende connectorbehuizingen te worden geaard
		• Let erop dat de rand- of functionele aarde vakkundig is aangesloten.
		• Voor het combineren van meerdere stroomcircuits in één kabel en/of één connector gelden VDE 0100/1.97 § 411.1.3.2 en DIN EN 60 204/11.98 § 14.1.3
		• Gebruik uitsluitend het gereedschap dat door Phoenix Contact is aanbevolen
		• De montageaanwijzingen/Design In-documentatie in het downloadgebied op het internet onder phoenixcontact.com/products bij het producten dienen in acht te worden genomen.
		• Gebruik de connector alleen in een volledig ingestoken en vergrendelde toestand.
		• Let erop dat bij het plaatsen van de leiding de trekbelasting op de connectoren niet hoger is dan de volgens de norm vastgelegde limieten.
		• Neem de minimale buigradius van de leiding in acht. Leg de leiding zonder deze te verdraaien.
		• De connector warmt tijdens het normale bedrijf op. Afhankelijk van de omgevingsomstandigheden kan het oppervlak van de connector verder worden opgewarmd. Dan is de gebruiker verantwoordelijk voor het aanbrengen van waarschuwingsaanwijzingen (bijv. DIN EN ISO 13732-1:2008-12).

Artikeleigenschappen

Producttype	Contactblok
serie	SH
toepassing	hybride
aantal polen	13
stekerbeeld	4+4+4+PE / 3+N+PE
Schroefdraadsoort	M23

Elektrische eigenschappen

Contact: Vermogenscontacten
contactdiameter	2 mm
nominale stroom I_N	30 A (bij max. aansluitdoorsnede)
nominale spanning U_N	630 V AC (Overspanningscategorie III/3)
nominale spanning U_N		850 V DC (Overspanningscategorie II/3)
overspanningscategorie	III
vervuilingsgraad	3
test-stootspanning	6 kV
Contact: Datacontacten
contactdiameter	0,8 mm
nominale stroom I_N	3,6 A (bij max. aansluitdoorsnede)
nominale spanning U_N	50 V (Contact 5 ... 8)
overspanningscategorie	II, III
vervuilingsgraad	3
test-stootspanning	1,5 kV
Contact: Meldcontacten
contactdiameter	1 mm
nominale stroom I_N	8 A (bij max. aansluitdoorsnede)
nominale spanning U_N	50 V (Contact 1 ... 4)
overspanningscategorie	III
vervuilingsgraad	3
test-stootspanning	1,5 kV

aansluitgegevens

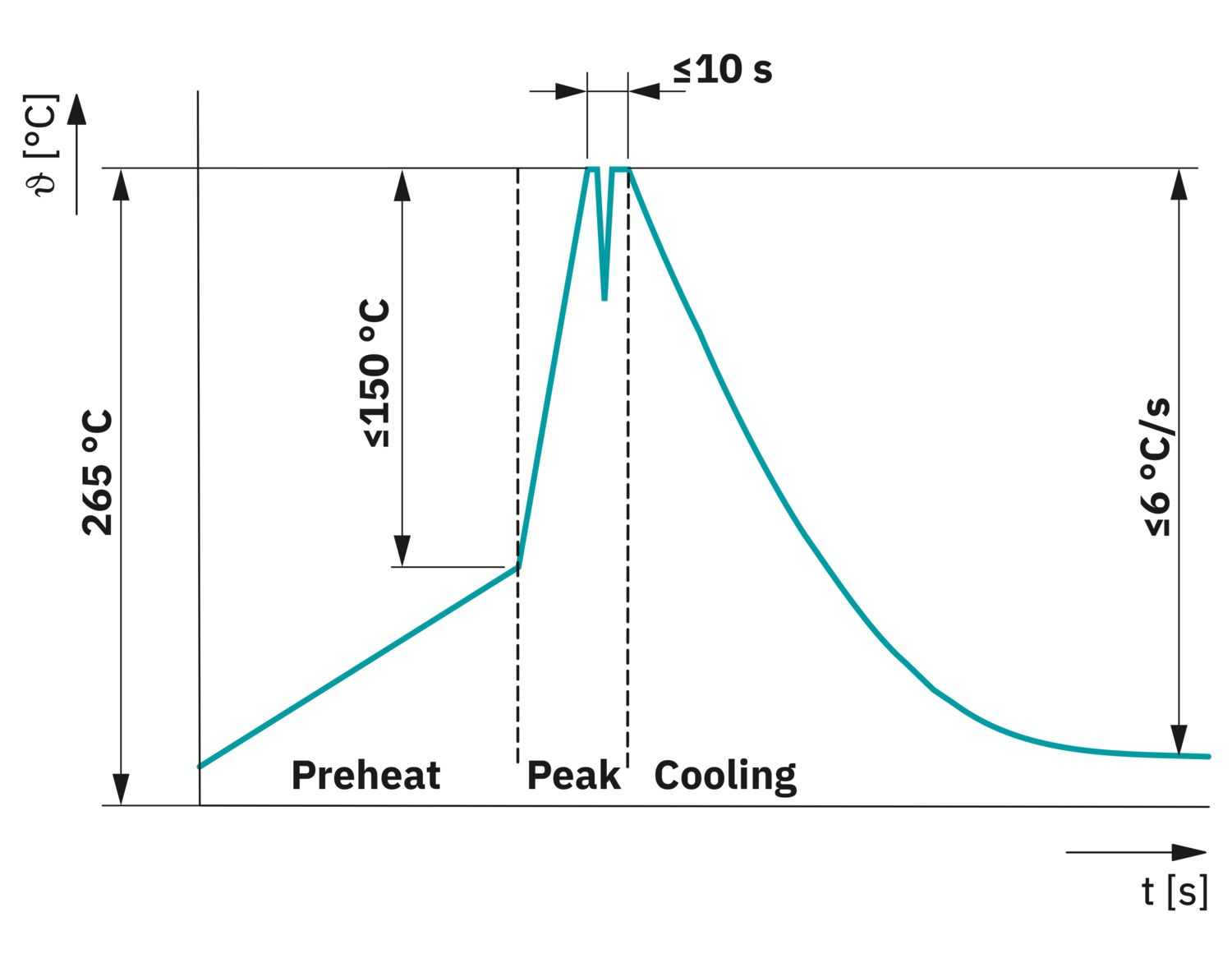

Aansluitmethode	Golfsolderen

Materiaal

materiaal Isolatiebehuizing	PA
materiaal contact	CuZn
materiaal contactoppervlak	Au
Brandbaarheidsklasse volgens UL 94	V0

Connectoren

bouwvorm	recht

Mechanische eigenschappen

Mechanische gegevens
steekcycli	100

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-40 °C ... 115 °C (zie deratingcurve)
hoogtepositie	2000 m (4000 m bij 300 V systeemspanning volgens DIN EN 606664-1)
toelaatbare luchtvochtigheid (opslag/transport)	50 % ... 65 %

Artikelnummer	1524754
Verpakkingseenheid	48 Stuks
Minimale bestelhoeveelheid	384 Stuks
Verkoopcode	ABRCDX
Productcode	ABRCDX
GTIN	4063151992156
Gewicht per stuk (inclusief verpakking)	24,022 g
Gewicht per stuk (exclusief verpakking)	24,022 g
Douanetariefnummer	85366990
Land van herkomst	DE

ECLASS-13.0	27440223
ECLASS-15.0	27440223

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

SH-8EPC5-PCB-L4 - Contactblok

1524754

Productdetails

ECLASS

Compatibele producten

Uw voordelen

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

SH-8EPC5-PCB-L4 - Contactblok 1524754

Productdetails

ECLASS

Compatibele producten

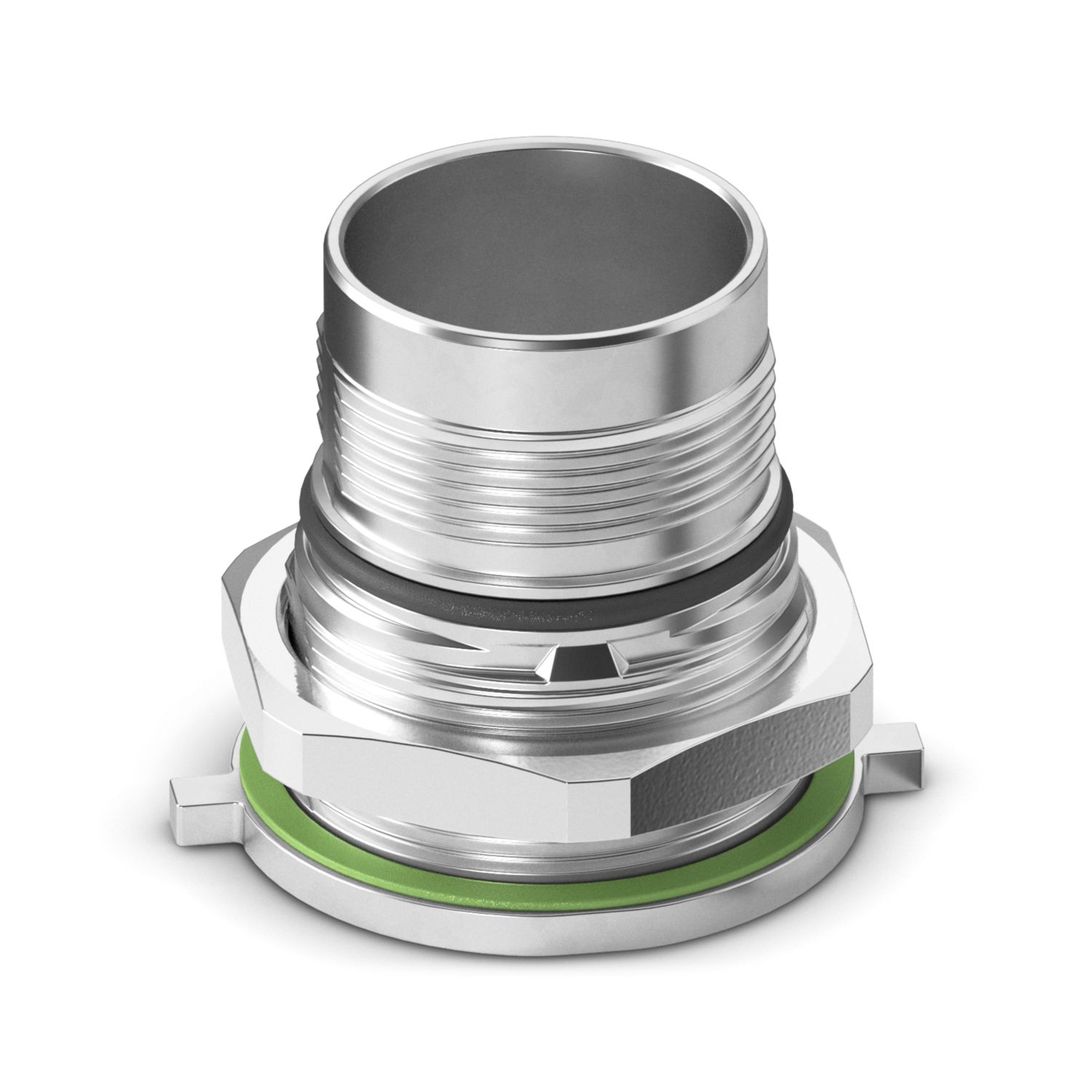

SH-0000000H200S - Behuizing voor ronde connector 1555725
