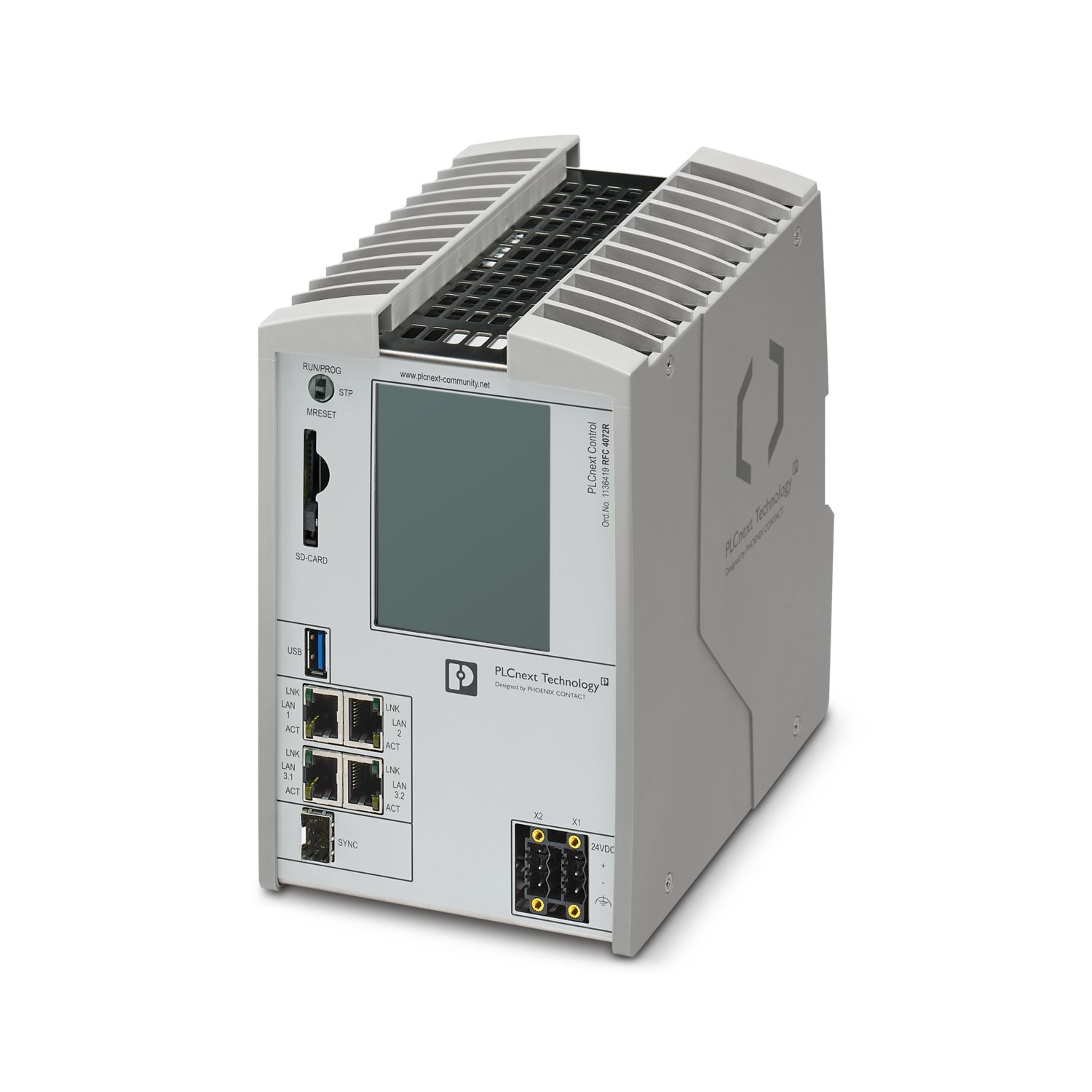

RFC 4072R - Styring

1136419

Styring (SPS), PLCnext Control; Programmering: Højniveausprog og IEC 61131-3; Styresystem: Yocto/Linux® (i realtid); Programmeringsværktøj: PLCnext Engineer, Eclipse®, Visual Studio®, MATLAB®/ Simulink®; Systemredundans; Processor: Intel® Core™ i5-6300U, 2x 2,4 GHz.

Gratis download tilgængelig. Downloads

Bemærkning vedr. anvendelse
Bemærkning vedr. anvendelse	Kun til industriel anvendelse

Produktfamilie	PLCnext Control
Konstruktion	Stand-alone
Særlige egenskaber	Systemredundans
Isoleringsegenskaber
Kapslingsklasse	III (IEC 61140, EN 61140, VDE 0140-1)
Forureningsgrad	2 (beregnet til montering i en styretavle eller et hus med kapslingsklasse IP54 eller højere)
Display
Diagnosedisplay	Ja

Flash-hukommelse	100 MByte (intern Flash-hukommelse)
	SD-kort fra Phoenix Contact (ekstern Flash-hukommelse, se tilbehør)
Remanent datahukommelse	2 MByte
IEC 61131-driftstidssystem
Programhukommelse	16 MByte
Datahukommelse	32 MByte
PROFINET
Apparatfunktion	PROFINET-Controller
Antal understøttede deltagere	maks. 256
Vendor ID	00B0_hex / 176_dez
Funktion
Diagnosedisplay	Ja
Redundansfunktion	Ja
Bemærkning vedr. redundansfunktion	Styringsredundans
Sikkerhedsfunktion	nej
Funktionalitet
Understøttede programmeringssprog	Instruktionsliste (AWL/IL)
	Programsekvensopbygning (AS/SFC)
	Ladder-diagram (KOP/LD)
	Funktionsblokdiagram (FBS/FBD)
	Struktureret tekst (ST)
	C++
	C#
	Java
	Python®
	Simulink®
Systemforudsætninger
Engineering-værktøj	PLCnext Engineer
	Eclipse®
	Visual Studio®
	MATLAB®/ Simulink®
Applikations-grænseflade	OPC UA®
	OPC UA Pub/Sub

Effektoptagelse	typ. 25 W (Uden ventilatormodul)
	maks. 35 W (Med ventilatormodul)
Maks. tabseffekt ved mærkebetingelse	25 W (Uden ventilatormodul)
Overførselsmedium	Kobber
	Lysleder
Forsyning
Forsyningsspænding	24 V DC
Forsyningsspændingsområde	18 V DC ... 32,1 V DC (inkl. restbølgeform (3,6 V_SS))
Tilslutning forsyning	Over COMBICON, maks. ledertværsnit 2,5 mm²
Realtidsur
Realtidsur	integreret (kapacitiv buffer)
Beskrivelse realtidsur	1,73 s/dag = 20 ppm ved 25 °C
Potentialer
Beskyttelseskobling	Overspændingsbeskyttelse forsyningsspænding; elektronisk
	Fejltilslutningsbeskyttelse spændingsforsyning; elektronisk

Tilspændingsmoment	0,5 ... 0,6 Nm
COMBICON-stik
Ledertværsnit stiv	0,2 mm² ... 2,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 12

Webserver	Ja
USB
Antal grænseflader	1
Tilslutningstype	USB type A, bøsning
Ethernet
Bussystem	RJ45
Antal grænseflader	4
Tilslutningstype	RJ45-bøsning
Bemærkning om tilslutningstype	Autonegotiation og Autocrossing, Auto Polarity Exchange
Overførselshastighed	10/100/1000 Mbit/s (LAN 1/LAN 2, halv eller fuld duplex)
	10/100 MBit/s (LAN3.1/LAN3.2 (internt switchet), halv eller fuld duplex)

Udvendigt mål
Bredde / Højde / Dybde	122 mm / 182 mm / 173 mm (uden blæsermodul)
	122 mm / 220 mm / 173 mm (Med ventilatormodul)

Farve	grå (RAL 7042)

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	0 °C ... 60 °C til 2000 m DNN (anbefalet: fra 50 °C med ventilatormodul)
	0 °C ... 55 °C 2000 m.o.h. ... 3000 m.o.h. (Kun med ventilatormodul)
	0 °C ... 50 °C 3000 m.o.h. ... 4000 m.o.h. (Kun med ventilatormodul)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 70 °C
Relativ luftfugtighed (drift)	10 % ... 95 % (ingen kondensering)
Omgivelsestemperatur (lagring/transport)	5 % ... 95 % (ingen kondensering)
Chok (drift)	20g (efter EN 60068-2-27/IEC 60068-2-27)
Vibration (drift)	1g (efter EN 60068-2-6/IEC 60068-2-6)
Lufttryk (drift)	60 kPa ... 108 kPa (op til 4000 m DNN)
Lufttryk (lagring/transport)	58 kPa ... 108 kPa (op til 4500 m DNN)
Modstandsdygtighed over for funktionsfarlige gasarter iht. DIN 40046-36; DIN 40046-37	Brug af enheden er forbudt i disse omgivelser.

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv 2014/30/EU
Overensstemmelse med EMC-direktiverne	Kontrol af støjimmunitet iht. EN IEC 61000-6-2 Afladning af statisk elektricitet (ESD)IEC 61000-4-2 Kriterium B, ±6 kV kontaktafladning, ±8 kV luftafladning
	Kontrol af støjimmunitet iht. EN IEC 61000-6-2 Elektromagnetiske felterIEC 61000-4-3 Kriterium A, feltstyrke 10 V/m
	Kontrol af støjimmunitet iht. EN IEC 61000-6-2 Hurtige transienter (burst)IEC 61000-4-4 Kriterium B, forsyningsledninger: ±2 kV, signal-/dataledninger: ±2 kV
	Kontrol af støjimmunitet iht. EN IEC 61000-6-2 Transient overspænding (surge)IEC 61000-4-5 Kriterium B, forsyningsledninger: ±0,5 kV, signal-/dataledninger: ±1 kV
	Kontrol af støjimmunitet iht. EN IEC 61000-6-2 Ledningsførte støjpåvirkningerIEC 61000-4-6 Kriterium A, prøvespænding 10 V
	Kontrol af støjemission iht. EN IEC 61000-6-4 Klasse A

Monteringstype	Bæreskinnemontering

Varenummer	1136419
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	DRADBA
Produktnøgle	DRADBA
GTIN	4063151072230
Vægt pr. stk. (inkl. indpakning)	3.062 g
Vægt pr. stk. (ekskl. indpakning)	2.000 g
Toldtarifnummer	85371091
Oprindelsesland	DE

Kompatible produkter

Tilbehør

Dine fordele

Realtidskompatibelt Linux-operativsystem til deterministisk og pålidelig udførelse af tidskritiske processer

Understøtter en lang række standarder såsom HTTP, HTTPS, FTP, OPC UA, SNTP, SNMP, SMTP, SQL, MySQL, DCP og mange andre. – for problemfri kommunikation med IT-systemer

Direkte forbindelse til Proficloud, PLCnext Store og andre cloud-platforme – for end-to-end IoT-integration af dine applikationer

Understøttelse af adskillige feltbusprotokoller (PROFINET, Modbus TCP/RTU, Ethernet osv.) for nem integration i eksisterende systemer og anlæg med automatiseringsteknik

Maksimal designfrihed takket være kombinationen af klassisk PLC-programmering med moderne højniveausprog som C++, C# eller Python

Opfylder de højeste sikkerhedskrav til industriel automatisering – til beskyttelse af dine applikationer og data

ECLASS-13.0	27242207
ECLASS-15.0	27242207

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	fb620ac8-c3b8-42b6-9454-fafe7da884fb
