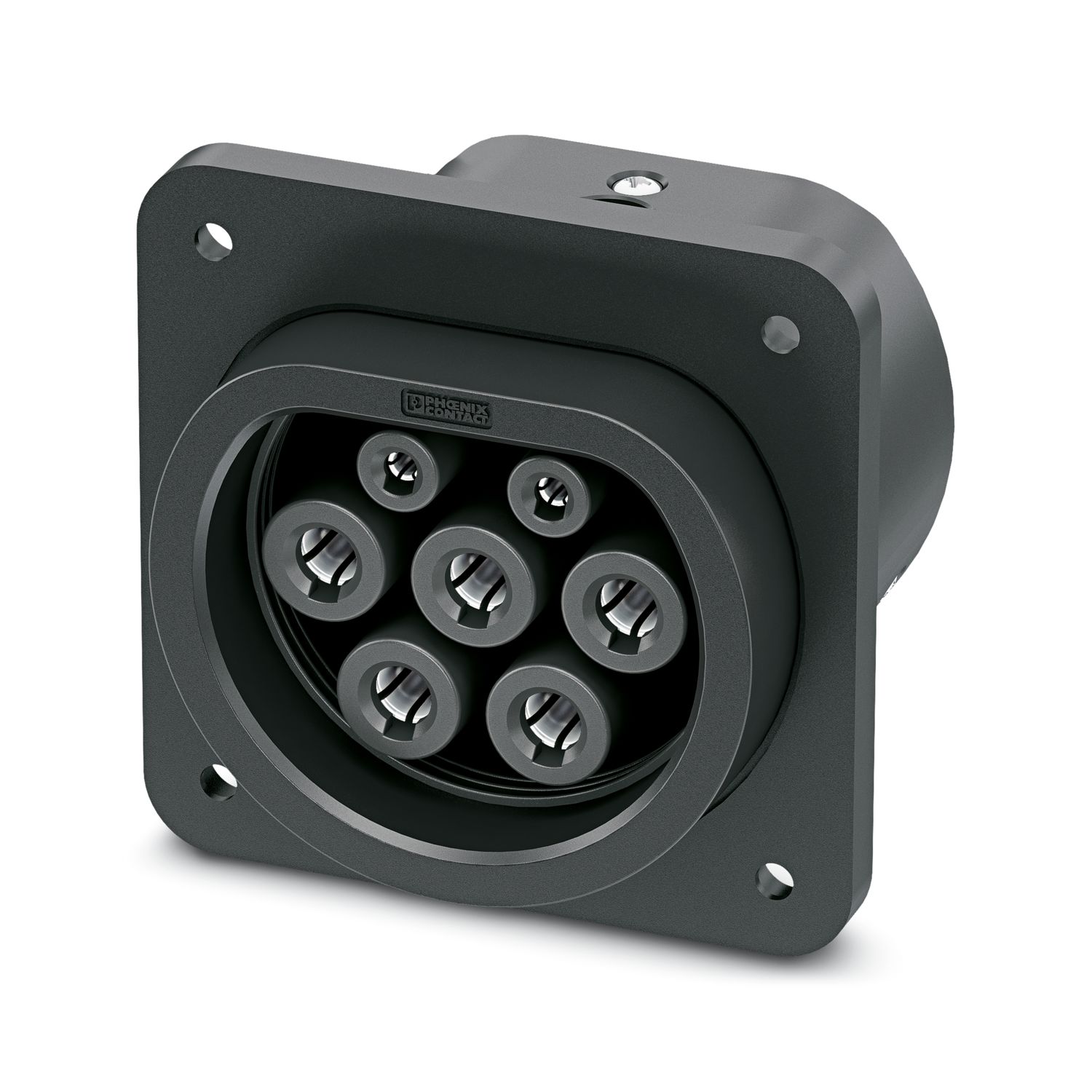

充电桩充电插座,用于以交流电(AC)为电动车辆(EV)充电,与2型充电装置插头兼容,用于安装在电动汽车充电站(EVSE)上
EV-T2M3SO-00-B
-
充电桩充电插座
1286399
CHARX connect modular,2类,充电桩充电插座,32 A , 480 V AC,基础型,无单线,正方形,板后安装,M5螺纹,外壳: 黑色,不带电子锁,用于使用交流电 (AC) 为电动汽车 (EV) 充电,菲尼克斯电气标识,IEC 62196-2,注意:该产品型号不包括锁定执行器。
产品详情
概述 | 注意:该产品型号不包括锁定执行器。 |
产品类型 | 充电桩充电插座 |
产品系列 | CHARX connect modular |
应用 | 用于使用交流电 (AC) 为电动汽车 (EV) 充电 |
与充电桩充电插头兼容 | |
设计结构 (充电桩充电插座) | 正方形 |
设计结构 (保护盖) | 圆形 |
型号 | 基础型 |
外型 | 不带电子锁 |
贴标 | 菲尼克斯电气标识 |
充电标准 | 2类 |
充电模式 | 模式 3,方案 B |
定制型 | 根据客户要求提供 |
信号传输类型 | 脉冲宽度调节 |
连接方法方面的注意事项 | 通过扁平电缆连接器连接,可分离并且可重新连接 |
充电电流类型 | 3相交流 |
额定充电功率 | 22 kW (32 A,3相) |
充电功率 | 最大 26.6 kW (三相) |
充电电流 | 最大 32 A AC (三相) |
功率触点 | |
数目 | 5 (L1, L2, L3, N, PE) |
额定电压 | 480 V AC |
额定电流 | 最大 32 A |
信号触点 | |
数目 | 2 (CP, PP) |
额定电压 | 30 V AC |
额定电流 | 2 A |
锁定执行器 | |
电子锁 | 不带电子锁 |
充电桩充电插座 | |
尺寸图 |
注意:该产品型号没有图示中的互锁执行器。
|
宽度 | 75 mm |
高度 | 91.71 mm |
深度 | 87.95 mm |
孔径 | |
尺寸图 |
|
宽度 | 60 mm |
高度 | 60 mm |
保护盖 | |
宽度 | 64 mm |
高度 | 57 mm |
深度 | 24 mm |
颜色 (外壳) | 黑色 (9005) |
标识材料 (外壳) | 塑料 |
标识材料 (触点表面) | 银色 |
光缆类型 | 无单线 |
可单独提供用于AC和通信的单线,见附件 | |
单股线,截面积 | 6.00 mm² |
适用于电子锁的单芯线 | |
电缆长度 | 0.5 m |
电缆结构 | 4 x 0.5 mm² |
单股线,材料 | PVC |
单线,颜色 | BU/RD, BU/GN, BU/YE, BU/BN |
电缆外径 | 1.60 mm ±0.20 mm |
电缆电阻 | ≤ 37.1 Ω/m |
机械参数 | |
插/拔周期 | > 10000 |
插入力 | < 100 N |
拔出力 | < 100 N |
环境条件 | |
保护等级 (充电桩充电插座) | IP44 (插拔式) |
保护等级 (保护盖) | IP54 (见附件) |
环境温度(运行) | -30 °C ... 50 °C |
环境温度(存放/运输) | -40 °C ... 80 °C |
海拔 | 5000 m (海平面以上) |
标准 | |
标准/规程 | IEC 62196-2 |
安装类型 充电桩充电插座 | 板后安装 (只允许0到90度正面倾斜) |
安装类型 保护盖 | 板后安装 (单独提供) |
安装孔直径 | 7.00 mm (ø) |
固定螺钉 | M5螺纹 |
螺钉包含在供货范围内 | 无 |
订货号 | 1286399 |
包装单位 | 1 pc |
最小订货量 | 1 pc |
销售关键代码 | XWBADC |
产品关键代码 | XWBADC |
GTIN | 4063151511371 |
单件重量(含包装) | 340 g |
单件重量(不含包装) | 338 g |
原产地 | DE |
ECLASS
ECLASS-13.0 | 27144706 |
ETIM
ETIM 9.0 | EC002898 |
UNSPSC
UNSPSC 21.0 | 39121800 |
VDE报告 带生产监控
认证ID: 40053862EU RoHS | |
符合《欧盟RoHS物质指令要求》 | 是 |
已知的豁免条款 | 6(c) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-10
相关产品的中国RoHS声明表,请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品,不需要出具中国RoHS声明表。
|
EU REACH SVHC | |
《REACH候选物质注释》(CAS编号) | Lead (CAS编号: 7439-92-1) |
SCIP | 88617eed-71fd-4809-9c28-63be2dc3f19c |
适配产品
-
EV-LABEL-C-SO - 标签 1315521
-
EV-T2SOC-B - 保护盖 1164293
-
EV-T2M3SOW-1AC32A-0,3M6,0E - 用于充电桩充电插座的电缆套件 1164343
-
EV-T2M3SOW-3AC20A-0,3M2,5E - 用于充电桩充电插座的电缆套件 1164355
-
EV-T2M3SOW-3AC32A-0,3M6,0E - 用于充电桩充电插座的电缆套件 1164362
-
EV-T2M3SOW-1AC32A-0,7M6,0E - 用于充电桩充电插座的电缆套件 1164344
-
EV-T2M3SOW-3AC20A-0,7M2,5E - 用于充电桩充电插座的电缆套件 1164361
-
EV-T2M3SOW-3AC32A-0,7M6,0E - 用于充电桩充电插座的电缆套件 1164365
-
EV-T2M3SO-CAP - 保护盖 1202424
-
EV-T2M3SO-CAP-REMOVER - 拆装工具 1286836
-
CHARX SEC-1000 - AC充电控制器 1139034
-
CHARX SEC-3000 - AC充电控制器 1139022
-
CHARX SEC-3050 - AC充电控制器 1139018
-
CHARX SEC-3100 - AC充电控制器 1139012
-
CHARX SEC-3150 - AC充电控制器 1138965
-
EM-CP-PP-ETH - AC充电控制器 2902802
-
VAL-EV-T1/T2 264/12.5/3+1 - 1/2类防雷/电涌保护器 1180149
-
VAL-EV-T1/T2 264/12.5/3+1-R - 1/2类防雷/电涌保护器 1180150
-
VAL-EV-T2 280/3+1 - 2类电涌保护器 1180144
-
VAL-EV-T2 280/3+1-R - 2类电涌保护器 1180145
优势
准确的温度测量,可防止过热
采用“热”插拔电缆,安装灵活,维护方便
如有需要,可附带客户公司的标识 - 确保充电站品牌一致
注塑端子,可防水防尘
基于IATF 16949汽车标准和ISO 9001标准进行开发和生产
统一并且节省安装空间
