通过使用光电传输系统PSI-MOS-DNET...，可以在DeviceNet™和CANopen®上实现基于光缆的简单、无干扰的信号传输。此外，即使总线有短路，也只影响某个等电势网段。这样提高了总线技术的可靠性和设计的灵活性。使用光纤技术，确保了在星形和树形结构中延长了每个分支的总线距离。 由于采用了扩展功能，PSI-MOS-DNET/FO...系列中的模块化设备可支持不取决于数据率的网络扩展。
PSI-MOS-DNET/FO 850 T
-
FO转换器
2313986

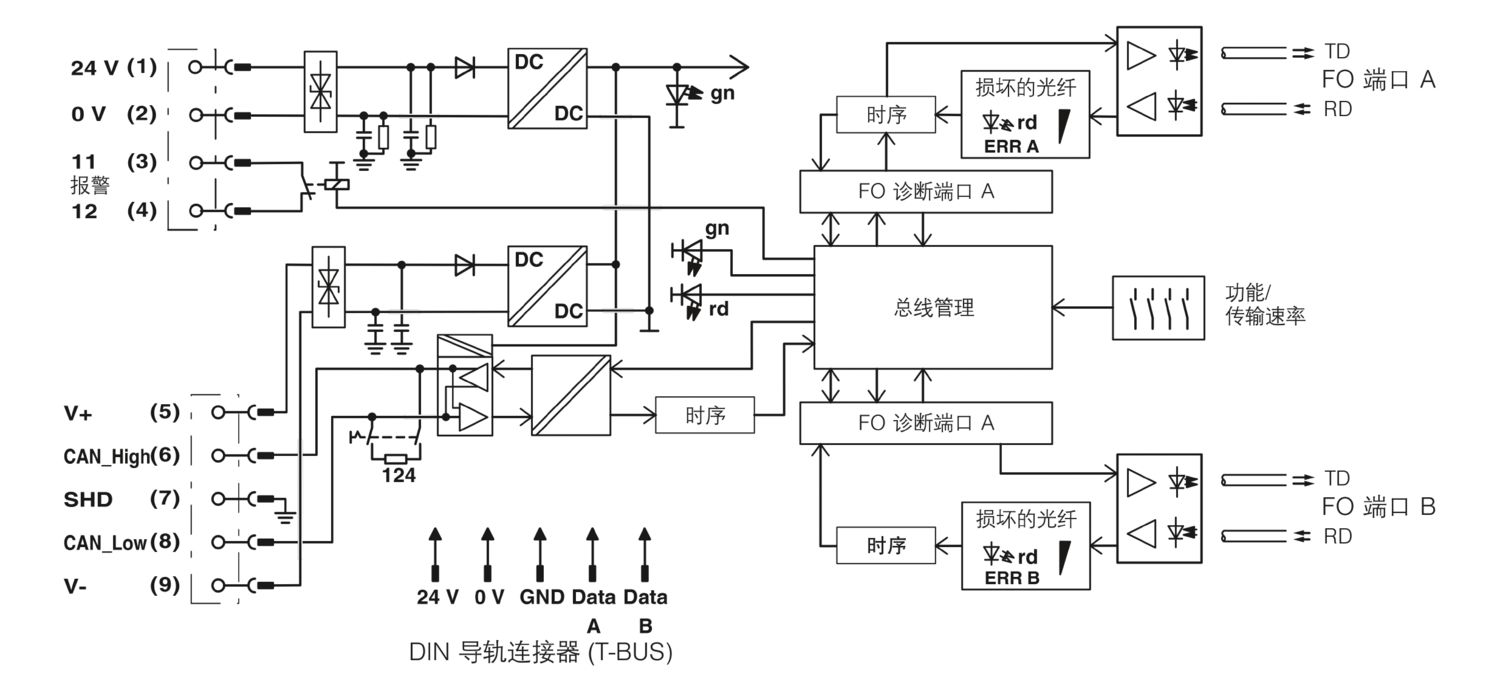

FO转换器，内置光信号诊断功能，用于1000kbps的DeviceNet™、CAN、CANopen，T形耦合器，接口： 1xCAN、1x报警、2xFO（B-FOC），850nm，用于PCF/玻璃光纤（多模）
产品详情
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 使用限制 | |
| CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
| 产品类型 | 介质转换器 |
| 产品系列 | PSI-MOS |
| MTTF | 543 年数 (SN 29500标准，温度25°C，占空比21%) |
| 247 年数 (SN 29500标准，温度40°C，占空比34.25%) | |
| 102 年数 (SN 29500标准，温度40°C，占空比100%) | |
| MTBF | 400 年数 (Telcordia标准，温度25°C，21%运作周期（一周5天，一天8小时）) |
| 64 年数 (Telcordia标准，温度40°C，34.25%运作周期（一周5天，一天12小时）) |
| 电隔离 | VCC // CAN |
| 额定条件下的最大功耗 | 3.6 W |
| 测试电压数据接口／电源 | 1.5 kVrms (50 Hz，1 min) |
| 电源 | |
| 电源电压范围 | 11 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子) |
| 额定供电电压 | 24 V DC |
| 典型电流耗量 | 180 mA (24 V DC) |
| 最大电流耗量 | ≤ 2 A (在连接站点中运行时，通过DIN导轨连接器) |
| 功能 | |
| 诊断和状态指示灯 | LED指示灯：VCC（电源电压）、NET（Mod/Net状态）、光纤信号（光纤信号质量）、ERR（光纤断裂、光纤） |
| 切换 | |
| 输出名称 | 继电器输出 |
| 输出数目 | 1 |
| 触点类型 | N/O触点 |
| 最小切换电压 | 11 V DC |
| 最大切换电压 | 30 V DC |
| 电源 | |
| 紧固扭矩 | 0.56 Nm ... 0.79 Nm |
| 位失真，输入 | ± 35 % (允许) |
| 位失真输出 | < 6.25 % |
| 信号 | CAN |
| CANopen® | |
| DeviceNet™ | |
| 数据: 光纤 | |
| 通道数目 | 2 |
| 最小传输功率 | -17.6 dBm (50/125 µm) |
| -14.6 dBm (62.5/125µm) | |
| -4 dBm (200/230 µm) | |
| 传输协议 | 适用于CAN接口的透明传输协议 |
| 连接方式 | B-FOC (ST®) |
| 波长 | 850 nm |
| 最小接收灵敏度 | -29 dBm (50/125 µm) |
| -29 dBm (62.5/125µm) | |
| -28.1 dBm (200/230 µm) | |
| 传输介质 | PCF光纤 |
| 多模玻璃光纤 | |
| 数据: CAN接口，符合ISO/IS 11898，适用于DeviceNet™、CAN、CANopen® | |
| 传输速度 | ≤ 1 MBit/s (可用DIP开关进行组态) |
| 连接方式 | 插拔式COMBICON螺钉接线端子 |
| 通道数目 | 2 (CAN_High / CAN_Low) |
| 传输长度 | ≤ 5000 m (取决于传输速率和所用的传输协议) |
| INTERBUS设备数量 | ≤ 64 (每个电势区段) |
| ≤ 63 (DeviceNet™，可逻辑寻址) | |
| ≤ 128 (CANopen®，可逻辑寻址) | |
| 终端电阻 | 124 Ω (集成且准备切换) |
| 单股导线/接线点，刚性 | 0.2 mm² ... 2.5 mm² |
| 单股导线/接线点，柔性 | 0.2 mm² ... 2.5 mm² |
| AWG绞线最大横截面，柔性 | 14 |
| AWG导线最小横截面，柔性 | 24 |
| 单股导线/接线点，最大刚性AWG | 14 |
| 单股导线/端点，最小刚性AWG | 24 |
| 剥线长度 | 7 mm |
| 传输介质 | 2芯双绞线，屏蔽 |
| 传输技术 | CSMA/CA |
| 文件格式／编码 | 位填充，NRZ |
| 尺寸图 |
|
| 宽度 | 35 mm |
| 高度 | 102 mm |
| 深度 | 119 mm |
| 颜色 (外壳) | 绿色 (RAL 6021) |
| 标识材料 (壳体) | PA 6.6-FR |
| 光纤 | |
| 光纤类型 | 200/230 µm |
| 50/125 µm | |
| 62.5/125 µm | |
| PCF光纤 | |
| 玻璃光纤 | |
| 符合EN 60068-2-6/IEC 60068-2-6抗振标准 | 振动（运行）: 5g，10 ... 150 Hz, 2.5 h, XYZ方向 |
| 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 | 冲击力（运行）: 15g，11 ms，半正弦冲击脉冲 |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
| 允许湿度（运行） | 30 % ... 95 % (无冷凝) |
| CE | |
| 证书 | CE合规 |
| ATEX | |
| 标识 | II 3 G Ex nA IIC T4 Gc X |
| 注意 | 请遵守文档中的特殊安装说明！ |
| UL，美国 / 加拿大 | |
| 标识 | 508 Listed |
| 腐蚀性气体测试 | |
| 标识 | ISA-S71.04-1985 G3 Harsh Group A |
| 造船 | |
| 标识 | DNV GL |
| 造船业数据 | |
| Temperature | B |
| Humidity | A |
| 振动 | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 抗干扰 | EN 61000-6-2 |
| 噪音排放 | |
| 标准/规范 | EN 55011 |
| 静电放电 | |
| 标准/规程 | EN 61000-4-2 |
| 静电放电 | |
| 触点放电 | ± 6 kV |
| 空气放电 | ± 8 kV |
| 备注 | 标准 B |
| 高频电磁场 | |
| 标准/规程 | EN 61000-4-3 |
| 高频电磁场 | |
| 电场强度 | 10 V/m |
| 备注 | 标准 A |
| 快速瞬态（脉冲） | |
| 标准/规程 | EN 61000-4-4 |
| 快速瞬态（脉冲） | |
| 输入 | ± 2 kV |
| 信号 | ± 2 kV |
| 备注 | 标准 B |
| 电涌电流负载（电涌） | |
| 标准/规程 | EN 61000-4-5 |
| 电涌电流负载（电涌） | |
| 输入 | ± 0.5 kV |
| 信号 | ± 1 kV |
| 备注 | 标准 B |
| 传导干扰 | |
| 标准/规程 | EN 61000-4-6 |
| 传导干扰 | |
| 备注 | 标准 A |
| 电压 | 10 V |
| 辐射干扰 | |
| 标准/规程 | EN 55011 |
| 备注 | A类，工业应用场合 |
| 标准 | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 无影响涂层的物质 | VDMA 24364:2018-05 |
| 安装类型 | DIN导轨安装 |
UL认证
认证ID: E238705cUL Listed
认证ID: E238705
优势
数据速率高达1 Mbps
通过DIN导轨连接器进行电源电压和数据信号的路径铺设
可使用DIN导轨连接器以模块化方式与PSI-MOS FO转换器相连接
通过DIP开关检测自动数据速率或设置固定数据速率
内置光信号诊断功能，用于持续监控光纤路径
所有接口之间的高等级电气隔离（DeviceNet // 光缆端口 // 电源 // DIN导轨连接器）
通过COMBICON螺钉式接线端子进行插接连接
通过备选系统电源装置为冗余电源供电
用于提前警告重要光纤路径的浮动开关触点
