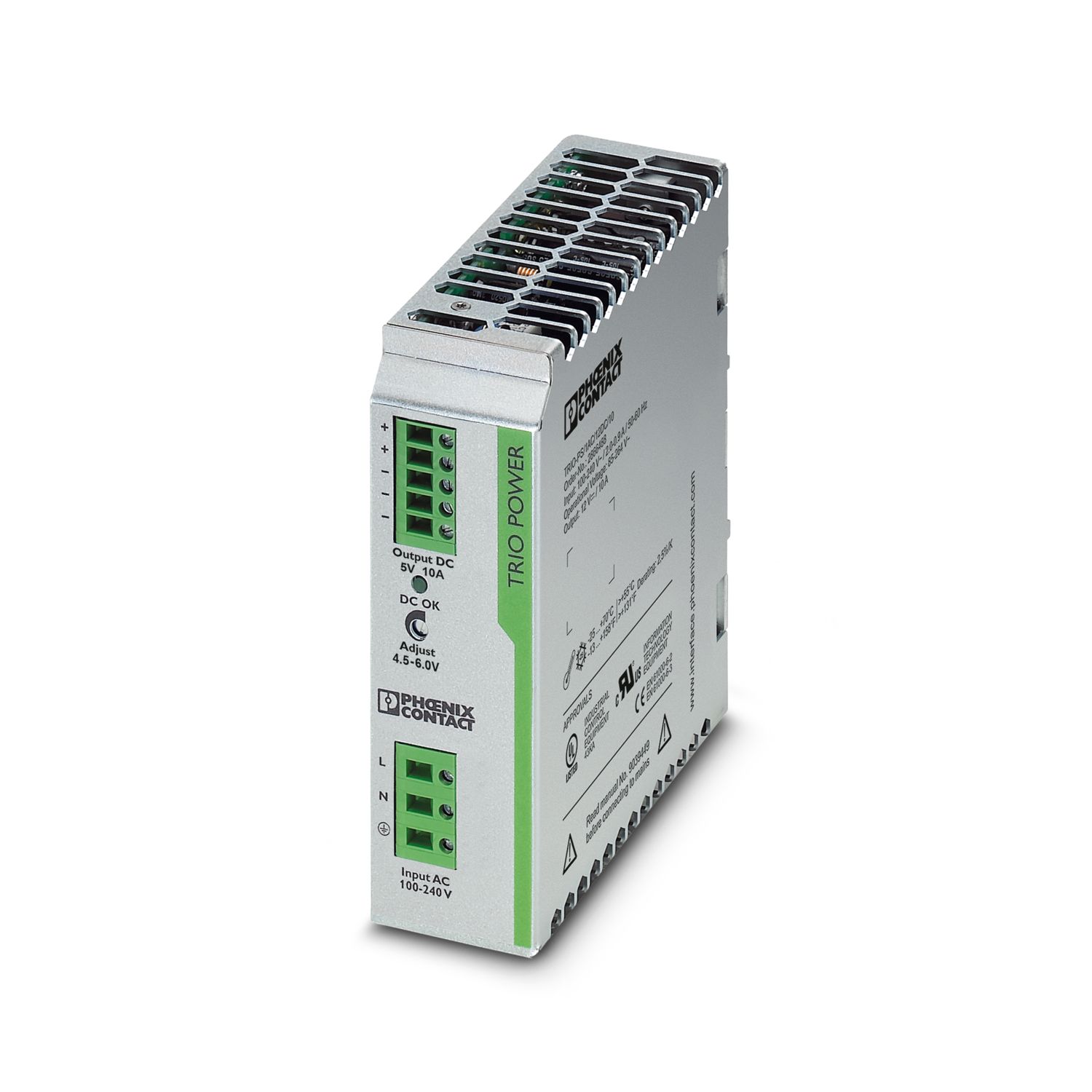

TRIO-PS/1AC/5DC/10 - Voeding - 2902646

Ingangsgegevens

nominaal ingangsspanningsbereik	100 V AC ... 240 V AC
Ingangsspanningsbereik	85 V AC ... 264 V AC (derating < 90 V AC: 2,5 %/K)
Derating	< 90 V AC (2,5 %/V)
ingangsspanningsbereik AC	85 V AC ... 264 V AC (derating < 90 V AC: 2,5 %/K)
spanningsvastheid max.	300 V AC
Spanningstype voedingsspanning	AC
inschakelstootstroom	< 30 A
Inschakelstroomstoot integraal (I²t)	< 1,9 A²s
frequentiebereik AC	45 Hz ... 65 Hz
Netuitval-overbruggingstijd	> 40 ms (120 V AC)
Netuitval-overbruggingstijd		> 180 ms (230 V AC)
stroomopname	1 A (120 V AC)
stroomopname		0,5 A (230 V AC)
Nominaal opgenomen vermogen	131,4 VA
beveiligingsschakeling	transiëntenoverspanningsbeveiliging; Varistor
vermogensfactor (cos phi)	0,48
inschakeltijd typ.	< 1 s
toelaatbare voorzekering	B6 B10 B16
Selectie geschikte zekering voor de ingangsbeveiliging	6 A ... 16 A (karakteristiek B, C, D, K)
afleidstroom tegen PE	< 3,5 mA

Uitgangsgegevens

rendement	> 80 % (230 V AC)
Uitgangskarakteristiek	U/I
nominale uitgangsspanning	5 V DC ±1 %
instelbereik van de uitgangsspanning (U_set)	4,5 V DC ... 6 V DC (> 12 V DC, constant vermogen begrensd)
nominale uitgangsstroom (I_N)	10 A (-25 °C ... 55 °C)
Derating	55 °C ... 70 °C (2,5 %/K)
Retourstroombestendig	ca. 9 V DC
Beveiliging tegen overspanning bij de uitgang (OVP)	< 9 V DC
max. capacitieve belasting	onbegrensd
Actieve stroombegrenzing	ca. 12 A (bij kortsluiting)
regelafwijking	< 1 % (belastingsverandering statisch 10 % ... 90 %)
		< 2 % (belastingsverandering dynamisch 10 % ... 90 %)
		< 0,1 % (ingangsspanningsverandering ±10 %)
rimpel	< 60 mV_tt
Uitgangsvermogen	50 W
schakelpieken nominale belasting	< 70 mV_tt
Vermogensdissipatie nullast maximaal	1,5 W
Vermogensdissipatie nominale belasting maximaal	13,5 W
reactietijd	< 2 ms (U_OUT (10 % ... 90 %))
parallelschakelbaar	ja, t.b.v. redundantie en het verhogen van vermogens
in serie schakelbaar	ja

aansluitgegevens

Ingang
Aansluitmethode	schroefaansluiting
Min. aderdoorsnede massief	0,2 mm²
Max. aderdoorsnede massief	2,5 mm²
Min. aderdoorsnede soepel	0,2 mm²
Max. aderdoorsnede soepel	2,5 mm²
min. aderdoorsnede AWG	24
max. aderdoorsnede AWG	14
Striplengte	9 mm
schroefdraad	M2,5
min. aandraaimoment	0,4 Nm
max. aandraaimoment	0,5 Nm
Uitgang
Aansluitmethode	schroefaansluiting
Min. aderdoorsnede massief	0,2 mm²
Max. aderdoorsnede massief	2,5 mm²
Min. aderdoorsnede soepel	0,2 mm²
Max. aderdoorsnede soepel	2,5 mm²
min. aderdoorsnede AWG	24
max. aderdoorsnede AWG	14
Striplengte	9 mm
schroefdraad	M2,5
min. aandraaimoment	0,4 Nm
max. aandraaimoment	0,5 Nm

Signalering

Type meldingen	LED
Signaaluitgang
statusindicatie	led "DC OK" groen
opmerking bij statusindicatie	U_OUT < 0,9 x U_N: led knippert

Elektrische eigenschappen

isolatiespanning ingang/uitgang	4 kV AC (typetest)
	2 kV AC (stuktest)
isolatiespanning uitgang/PE	500 V DC (stuktest)
isolatiespanning ingang/PE	2 kV AC (typetest)
	2 kV AC (stukstest)

Artikeleigenschappen

Producttype	voeding
Productfamilie	TRIO POWER
MTBF (IEC 61709, SN 29500)	> 500000 h
Isolatie-eigenschappen
Beveiligingsklasse	I
Overspanningscategorie	III
vervuilingsgraad	2

Afmetingen

Breedte	40 mm
Hoogte	130 mm
diepte	115 mm
Inbouwmaat
Inbouwafstand rechts/links	0 mm / 0 mm
Inbouwafstand boven/onder	50 mm / 50 mm

Montage

montagetechniek	Railmontage
Montage-instructie	samenbouw: horizontaal 0 mm, verticaal 50 mm
inbouwpositie	horizontale montagerail NS 35, EN 60715
Gelakt	nee

Materiaal

Behuizingsmateriaal	Metaal
uitvoering van de behuizing	verzinkt plaatstaal
uitvoering van de zijdelen	aluminium

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
beschermklasse	IP20
omgevingstemperatuur (bedrijf)	-25 °C ... 70 °C (> 55 °C derating: 2,5%/K)
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C
klimaatklasse	3K3 (volgens EN 60721)
max. toel. luchtvochtigheid (bedrijf)	≤ 95 % (bij 25 °C, geen condens)
schokken	15g in elke richting, volgens IEC 60068-2-27
trillingen (bedrijf)	< 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.

Normen en bepalingen

spoorwegtoepassingen	EN 50121-4
norm - uitrusting van sterkstroominstallaties met elektronische bedrijfsmiddelen	EN 50178/VDE 0160 (PELV)
norm - begrenzing van harmonische stromen	EN 61000-3-2
norm - elektrische veiligheid	EN 60950-1/VDE 0805 (SELV)
	EN 61558-2-17
norm - bescherming tegen lichaamsgevaarlijke stromen, basiseisen voor een veilige scheiding in elektrische bedrijfsmiddelen	EN 50178
norm - veilige lage spanning	EN 60950-1 (SELV)
	EN 60204 (PELV)
norm - veilige scheiding	DIN VDE 0100-410
norm - veiligheid van transformatoren	EN 61558-2-17

Toelatingen

UL-toelatingen	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
Conformiteit/toelatingen
SIL volgens IEC 61508	0

EMC-gegevens

elektromagnetische compatibiliteit	conformiteit met EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn	conform de NSR-richtlijn 2014/35/EU
EMC-eisen stooremissie	EN 61000-6-3
EMC-eisen stooremissie		EN 61000-6-4
EMC-eisen stoorimmuniteit	EN 61000-6-1
EMC-eisen stoorimmuniteit		EN 61000-6-2
Ontlading statische elektriciteit
normen / bepalingen	EN 61000-4-2
behuizing	level 3
Ontlading statische elektriciteit
Contactontlading	6 kV
luchtontlading	8 kV
Opmerking	criterium B
Elektromagnetisch HF-veld
normen / bepalingen	EN 61000-4-3
Elektromagnetisch HF-veld
frequentiebereik	80 MHz ... 3 GHz
Testveldsterkte	10 V/m
Opmerking	criterium A
Snelle transiënten (Burst)
normen / bepalingen	EN 61000-4-4
Snelle transiënten (Burst)
ingang	4 kV (level 4 - asymmetrisch: ader-aarde)
uitgang	2 kV (level 3 - asymmetrisch: ader-aarde)
Opmerking	criterium B
Stootspanningsbelasting (surge)
normen / bepalingen	EN 61000-4-5
Stootspanningsbelasting (surge)
ingang	4 kV (level 4 - asymmetrisch: ader-aarde)
ingang		2 kV (level 4 - symmetrisch: ader-ader)
uitgang	1 kV (level 3 - symmetrisch: ader-ader)
uitgang		2 kV (level 3 - asymmetrisch: ader-aarde)
Opmerking	criterium B
Adergebonden beïnvloeding
normen / bepalingen	EN 61000-4-6
Adergebonden beïnvloeding
ingang/uitgang	level 3 - asymmetrisch
frequentiebereik	10 kHz ... 80 MHz
Opmerking	criterium A
Spanning	10 V
Spanningsdips
normen / bepalingen	EN 61000-4-11
Stooremissie
normen / bepalingen	EN 61000-6-3
zendstoorspanning volgens EN 55011	EN 55011 (EN 55022) klasse B toepassingsgebied industrie en woonomgeving
zendstoorstraling volgens EN 55011	EN 55011 (EN 55022) klasse B toepassingsgebied industrie en woonomgeving

Artikelnummer	2902646
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	CMPT11
Productcode	CMPT11
GTIN	4046356669672
Gewicht per stuk (inclusief verpakking)	783,466 g
Gewicht per stuk (exclusief verpakking)	600 g
Douanetariefnummer	85044095
Land van herkomst	CN

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	9abfbab3-48b8-40ed-8516-5118ee00268b
