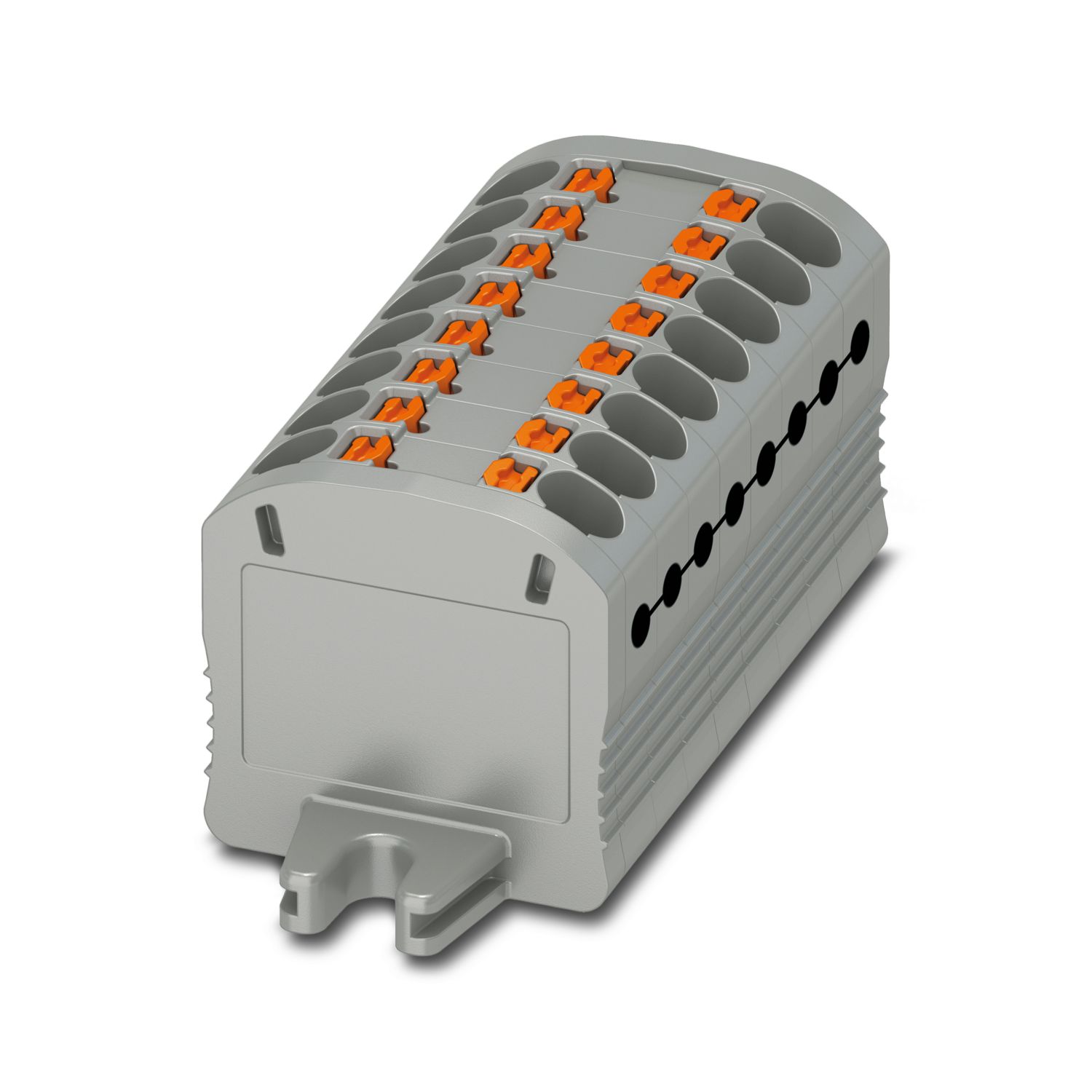

PTFIX 16X1,5-F GY - Verdelerblok - 3002989

Opmerking

Aanwijzing voor de bediening	de blokken kunnen via de aderschacht onderling worden doorverbonden, passende insteekbruggen zie toebehoren

Artikeleigenschappen

Producttype	verdelerklem
Aantal Aansluitingen	16
Aantal rijen	1
potentialen	1
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

Elektrische eigenschappen

test-stootspanning	6 kV

aansluitgegevens

Aantal aansluitingen per etage	16
nominale doorsnede	1,5 mm²
nominale doorsnede AWG	14
Striplengte	8 mm ... 10 mm
teststift	A1 / B1
aansluiting overeenkomstig norm	IEC 60947-7-1
Aderdoorsnede massief	0,14 mm² ... 1,5 mm²
Aderdoorsnede AWG	26 ... 16 (omgezet naar IEC)
Aderdoorsnede soepel	0,14 mm² ... 1,5 mm²
aderdoorsnede soepel [AWG]	26 ... 16 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,25 mm² ... 1,5 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,25 mm² ... 1,5 mm²
Nominale stroom	17,5 A
belastingsstroom maximaal	17,5 A
nominale spanning	500 V
Aansluitdoorsnede direct steekbaar
Aderdoorsnede massief	0,34 mm² ... 1,5 mm²
Aderdoorsnede massief [AWG]	24 ... 16 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,5 mm² ... 1,5 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,5 mm² ... 1,5 mm²

Afmetingen

Breedte	51,3 mm
Hoogte	17,8 mm
boorgatafstand	45 mm
printgatdiameter	3,2 mm

Materiaal

Kleur	grijs
Brandbaarheidsklasse volgens UL 94	V0
isolatiemateriaalgroep	I
Isolatiemateriaal	PA
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R26	HL 1 - HL 3
kalorimetrische warmteafgifte NFPA 130 (ASTM E 1354)	28 MJ/kg
ontvlambaarheid oppervlakte NFPA 130 (ASTM E 162)	doorstaan
specifieke optische rookgasdichtheid NFPA 130 (ASTM E 662)	doorstaan
rookgastoxiciteit NFPA 130 (SMP 800C)	doorstaan

Elektrische tests

Stootspanningstest
Testspanning gewenste waarde	7,3 kV
resultaat	Test doorstaan
Opwarmingstest
eis m.b.t. verwarmingstest	Temperatuurverhoging ≤ 45 K
resultaat	Test doorstaan
Kortsluitstroomvastheid 1,5 mm²	0,18 kA
resultaat	Test doorstaan
bedrijfsfrequente spanningsvastheid
Testspanning gewenste waarde	1,89 kV
resultaat	Test doorstaan

Mechanische eigenschappen

Mechanische gegevens
open zijwand	Nee
Technische gegevens
boorgatafstand	45 mm

Mechanische tests

Mechanische bestendigheid
resultaat	Test doorstaan
bevestiging op de houder
Montagerail/bevestigingsplaats	NS 15
gewenste waarde testvermogen	5 N
resultaat	Test doorstaan
testen op beschadiging en losraken van de ader
rotatiesnelheid	10 U/min
toeren	135
aderdoorsnede/gewicht	0,14 mm²/0,2 kg
	1,5 mm²/0,4 kg
resultaat	Test doorstaan

Omgevings- en levensduuromstandigheden

Veroudering
temperatuurcycli	192
resultaat	Test doorstaan
Naaldvlamtest
inwerkingsduur	30 s
resultaat	Test doorstaan
Trillen/breedbandruis
testspecificatie	DIN EN 50155 (VDE 0115-200):2008-03
programma	Levensduurtest categorie 2, aan draaistel
frequentie	f₁ = 5 Hz tot f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Versnelling	3,12g
testduur per as	5 h
testrichtingen	X-, Y- en Z-as
resultaat	Test doorstaan
Schokken
testspecificatie	DIN EN 50155 (VDE 0115-200):2008-03
schokvorm	halfsinus
Versnelling	30g
schokduur	18 ms
Aantal schokken per richting	3
testrichtingen	X-, Y- en Z-as (pos. en neg.)
resultaat	Test doorstaan

Normen en bepalingen

aansluiting overeenkomstig norm	IEC 60947-7-1

Montage

Artikelnummer	3002989
Verpakkingseenheid	20 Stuks
Minimale bestelhoeveelheid	1 Stuks
Productcode	BE2269
GTIN	4055626433288
Gewicht per stuk (inclusief verpakking)	15 g
Gewicht per stuk (exclusief verpakking)	15 g
Land van herkomst	PL

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
