U kunt Axioline Smart Elements integreren in systemen met een Smart Element-interface. Dit Smart Element is een betrouwbaar uitgangsmoduul voor toepassing in een PROFIsafe-systeem.

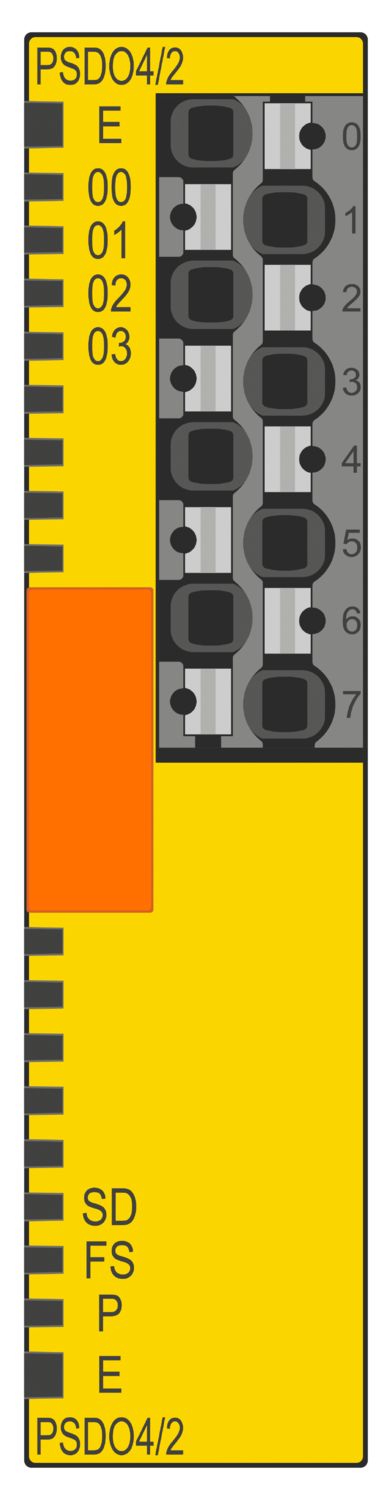

AXL SE PSDO4/2 2A
-
Veiligheidsmodule
1079231
Axioline Smart Elements, digitaal uitgangsmoduul, Functionele veiligheid, PROFIsafe, uitsluitend voor aansluiting op Phoenix Contact- of Siemens-besturing, Veilige digitale uitgangen: 2 (2-kanaals bezetting), 4 (1-kanaals bezetting), 24 V DC, 2 A, aansluittechniek: 2-draads, beschermklasse: IP20
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Gratis download beschikbaar.
Downloads
Productdetails
| Maatschets |
|
| Breedte | 14,9 mm |
| Hoogte | 62,2 mm |
| diepte | 62 mm |
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Smart Element-interface | |
| Aantal interfaces | 1 |
| Aansluitmethode | Card-Edge-connectoren |
| overdrachtssnelheid | Zie het systeem, waarin u het Smart element plaatst. |
| Moduul | |
| ingangsadressen | 5 byte (PROFIsafe 2.6.1) |
| uitgangsadressen | 6 byte (PROFIsafe 2.6.1) |
| digitaal: | |
| benaming uitgang | Veilige digitale uitgangen |
| beschrijving van de uitgang | EN 61131-2 |
| Aansluitmethode | Push-in-aansluiting |
| Aansluittechniek | 2-draads |
| Aantal uitgangen | 2 (2-kanaals bezetting) |
| 4 (1-kanaals bezetting) | |
| beveiligingsschakeling | kortsluitbeveiliging, overbelastingsbeveiliging van de uitgangen; elektronisch |
| uitgangsspanning | 24 V DC |
| uitgangsstroom | max. 2 A (per uitgang) |
| maximale uitgangsstroom per kanaal | 2 A |
| maximale uitgangsstroom per moduul | 4 A |
| nominale uitgangsspanning | 24 V DC |
| min. belasting | 1,5 kΩ (bij nominale spanning) |
| uitgangsspanning in uitgeschakelde toestand | < 5 V |
| uitgangsstroom in uitgeschakelde toestand | < 2 mA |
| nom. inductieve belasting | 48 VA (1 H, 12 Ω, bij nominale spanning) |
| nom. ohmse belasting | 48 W (12 Ω, bij nominale spanning) |
| schakelfrequentie | 1 Hz (0,2 Hz bij > 1 A) |
| retourspanningsvastheid tegen korte impulsen | nee |
| gedrag bij overbelasting | Afschakelen van de betreffende uitgang, herstart door bevestiging |
| gedrag bij inductieve overbelasting | Uitgang kan defect raken |
| Producttype | IO-componenten |
| Productfamilie | Axioline Smart Elements |
| toepassing | Functionele veiligheid |
| PROFIsafe | |
| uitsluitend voor aansluiting op Phoenix Contact- of Siemens-besturing | |
| bouwvorm | modulair |
| inbouwpositie | willekeurig |
| Bedrijfstoestand | PROFIsafe 2.4, PROFIsafe 2.6.1 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II (IEC 60664-1) |
| Vervuilingsgraad | 2 (EN 60664-1) |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | typ. 871 mW |
| overdrachtsmedium | Koper |
| Potentialen | |
| zekering | externe afzekering via het systeem waarin u het Smart Element toepast |
| beveiligingsschakeling | overspanningsbeveiliging voedingsspanning; elektronisch (35 V, 0,5 s) |
| polariteitsbeveiliging voedingsspanning; via het systeem waarin u het Smart Element toepast | |
| Potentialen: voeding van de Axioline F-localbus (UBus) | |
| voedingsspanning | 5 V DC (via bussokkelmoduul) |
| stroomopname | max. 120 mA (bij Ubus 5 V DC) |
| typ. 93 mA (bij Ubus 5 V DC) | |
| Potentialen: Logicavoeding van de Smart Elements (USE) | |
| voedingsspanning | via de Card-Edge-connectoren |
| Potentialen: Periferievoeding (UP) | |
| voedingsspanning | 24 V DC (via de Card-Edge-connectoren) |
| voedingsspanningsbereik | 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief rimpel) |
| stroomopname | max. 30 mA ((voeding uit UP met 30 V DC, alle uitgangen afgesteld, zonder voeding van de actoren)) |
| typ. 25 mA ((voeding uit UP met 24 V DC, alle uitgangen afgesteld, zonder voeding van de actoren)) | |
| Stroomopname | min. 21 mA ((voeding uit UP met 19,2 V DC, alle uitgangen afgesteld, zonder voeding van de actoren)) |
| opgenomen vermogen | max. 900 mW |
| min. 403 mW | |
| Aansluittechniek | |
| Benaming aansluiting | Periferie |
| Opmerking met betrekking tot de aansluiting | Neem de gegevens in het hoofdstuk Aderdoorsneden alsmede strip- en insteeklengten in acht. |
| Aderaansluiting | |
| Aansluitmethode | Push-in-aansluiting |
| Aderdoorsnede massief | 0,25 mm² ... 1,5 mm² |
| Aderdoorsnede soepel | 0,25 mm² ... 1,5 mm² |
| Aderdoorsnede AWG | 24 ... 16 |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 0,25 mm² ... 1,5 mm² |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 0,25 mm² ... 1,5 mm² |
| Striplengte | 8 mm |
| Periferie | |
| Aansluitmethode | Push-in-aansluiting |
| Opmerking met betrekking tot de aansluiting | Neem de gegevens in het hoofdstuk Aderdoorsneden alsmede strip- en insteeklengten in acht. |
| Aderdoorsnede massief | 0,25 mm² ... 1,5 mm² |
| Aderdoorsnede soepel | 0,25 mm² ... 1,5 mm² |
| aderdoorsnede AWG | 24 ... 16 |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 0,25 mm² ... 1,5 mm² |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 0,25 mm² ... 1,5 mm² |
| Striplengte | 8 mm |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 60 °C |
| beschermklasse | IP20 |
| Beschermklasse inbouwlocatie | min. IP54 |
| Luchtdruk (bedrijf) | 70 kPa ... 108 kPa |
| luchtdruk (opslag/transport) | 66 kPa ... 108 kPa |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % (geen condens) |
| toelaatbare luchtvochtigheid (opslag/transport) | 5 % ... 95 % (geen condens) |
| beveiligingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Lucht- en kruipwegen | |
| lucht- en kruipwegen | IEC 60664-1 |
| montagetechniek | Smart Element-steekplaats |
| inbouwpositie | willekeurig |
DNV
Toelatings-ID: TAA00003B0RINA
Toelatings-ID: ELE263623XGABS
Toelatings-ID: 24-2510075-PDAcULus Listed
Toelatings-ID: E238705Functional Safety
Toelatings-ID: 968/EZ 650.04/20
Uw voordelen
Tot SIL 3 conform EN 61508
Tot cat. 4/PL e volgens EN ISO 13849-1, SIL 3 volgens EN IEC 62061
4 veilige uitgangen bij 1-kanaals bezetting
2 veilige uitgangen bij 2-kanaals bezetting
