PI-EX-ME-2NAM/TO-A
-
Signaalscheidingsmoduul
2835778
Intrinsiekveilige NAMUR-schakelversterker met actieve transistoruitgang, 2-kanaals

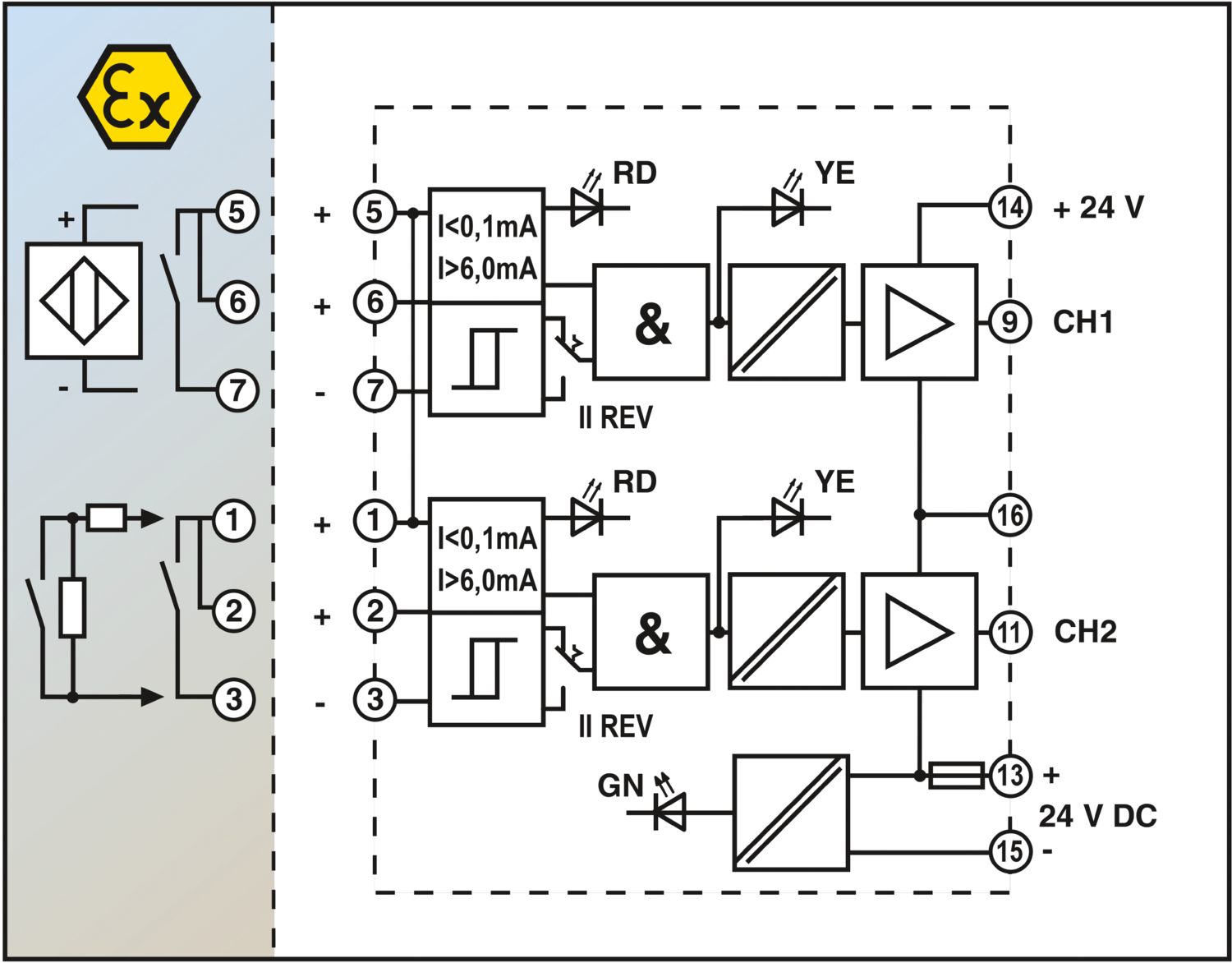

Productdetails
| Producttype | Scheidingsversterker |
| toepassing | digitaal IN |
| aantal kanalen | 2 |
| Testspanning ingang/uitgang | 1,5 kV AC (50 Hz, 60 s) |
| Potentiaalscheiding ingang/uitgang | |
| galvanische scheiding | 375 V (topwaarde, volgens EN 50020) |
| Potentiaalscheiding ingang/voeding | |
| galvanische scheiding | 375 V (topwaarde, volgens EN 50020) |
| Voeding | |
| voedingsspanningsbereik | 20 V DC ... 30 V DC |
| stroomopname maximaal | < 45 mA (24 V DC) |
| opgenomen vermogen | 0,5 W (per kanaal) |
| Signaal: NAMUR | |
| beschrijving van de ingang | intrinsiekveilig |
| toepasbare ingangsbronnen | NAMUR-naderingsinitiatoren (IEC/EN 60947-5-6) |
| potentiaalvrije schakelcontacten | |
| schakelcontacten voorzien van weerstandscircuit | |
| schakeldrempel "0"-signaal stroom | < 1,55 mA (afschakelend) |
| schakeldrempel "1"-signaal stroom | > 1,75 mA (geleidend) |
| Draadbreukherkenning | uitschakelbaar, via doorverbinding X1, X2 resp. X5, X6 |
| nullastspanning | 8,5 V DC |
| schakelen: Transistor | |
| configureerbaar/programmeerbaar | inverteerbaar via schakelaar in behuizingsfront |
| Schakelspanning maximaal | 24 V DC (intern) |
| continue belastingsstroom | max. 100 mA (kortsluitvast) |
| Signaal | |
| schakelgedrag | inverteerbaar via schakelaar in behuizingsfront |
| schakelfrequentie | max. 1200 Hz |
| Aansluitmethode | steekbare schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 24 ... 14 |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| Veiligheidstechnische gegevens | |
| max. uitgangsspanning Uo | 10,5 V |
| max. uitgangsstroom Io | 26 mA |
| max. uitgangsvermogen Po | 67 mW |
| max. veiligheidstechnische spanning Um | 250 V AC |
| IIB: max. externe inductiviteit Lo / max. externe capaciteit Co | 160 mH / 16,8 µF |
| IIC: max. externe inductiviteit Lo / max. externe capaciteit Co | 45 mH / 2,41 µF |
| statusindicatie | led groen (voedingsspanning) |
| led geel (schakeltoestand) | |
| led rood (bedradingsfout) |
| Maatschets |
|
| Breedte | 22,5 mm |
| Hoogte | 99 mm |
| diepte | 114,5 mm |
| Kleur | groen (RAL 6021) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | onversterkt polyamide PA |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -20 °C ... 60 °C |
| Omgevingstemperatuur (opslag/transport) | -25 °C ... 80 °C |
| Toelaatbare luchtvochtigheid (bedrijf) | ≤ 75 % (jaargemiddelde) |
| ≤ 95 % (30 dagen/jaar, geen condens) | |
| CE | |
| Certificaat | CE-conform |
| ATEX | |
| Codering | II (1)GD |
| [EEx ia] IIC | |
| Certificaat | TÜV 00 ATEX 1527 |
| UL, VS / Canada | |
| Codering | cULus |
| Normen | |
| normen / bepalingen | NAMUR-aanbeveling NE 21 |
