UL Listed
Toelatings-ID: FILE E 221474| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
cUL Listed
Toelatings-ID: FILE E 221474| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
SAC-4P-M12MR/0,6-PVC/M 8FR
-
Sensor-/actorkabel
1415668
Sensor-/actorkabel, 4-polig, PVC, zwart RAL 9005, connector haaks M12, polarisatie: A, op Busconnector haaks M8, polarisatie: A, kabellengte: 0,6 m
Productdetails
| Producttype | Sensor-/actorkabel |
| toepassing | Standaard |
| aantal polen | 4 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | nee |
| polarisatie | A |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Brandbaarheidsklasse volgens UL 94 | HB |
| materiaal afdichting | NBR |
| materiaal behuizing | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal contact | CuSn |
| materiaal contactoppervlak | Ni/Au |
| materiaal contactblok | TPU GF |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| isolatieweerstand | ≥ 100 MΩ |
| nominale spanning UN | 48 V AC |
| 60 V DC | |
| nominale stroom IN | 4 A |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| Aansluiting 1 | |
| bouwvorm | connector haaks M12 |
| aantal polen | 4 |
| Type polarisatie | A |
| Aansluiting 2 | |
| bouwvorm | Busconnector haaks M8 |
| aantal polen | 4 |
| Type polarisatie | A |
| kabellengte | 0,6 m |
| PVC zwart [PVC] | |

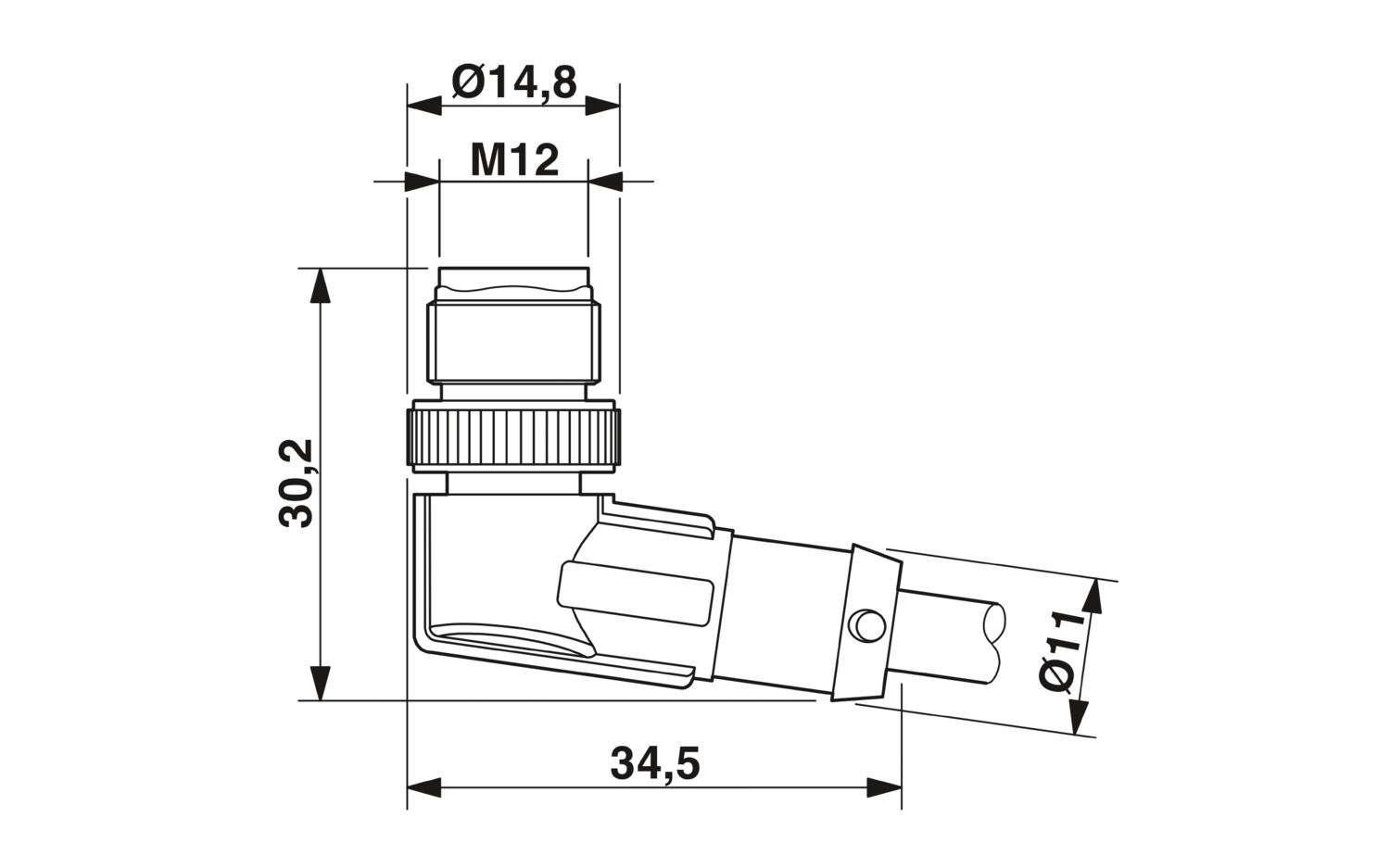

| Maatschets |
|
| Kabelgewicht | 40 kg/km |
| UL AWM Style | 2464 / 1729 (80 °C / 300 V) |
| aantal polen | 4 |
| Afgeschermd | nee |
| Kabeltype | PVC zwart [PVC] |
| aderopbouw signaalleiding | 19x 0,15 mm |
| AWG signaalleiding | 22 |
| aderdoorsnede | 4x 0,34 mm² (signaalader) |
| aderdiameter inclusief isolatie | 1,26 mm ±0,05 mm |
| kabelbuitendiameter | 4,70 mm ±0,15 mm |
| buitenmantel, materiaal | PVC |
| buitenmantel, kleur | zwart RAL 9005 |
| materiaal aders | blanke Cu-litzendraad |
| materiaal aderisolatie | PVC |
| afzonderlijke ader, kleur | bruin, wit, blauw, zwart |
| wanddikte isolatie | ≥ 0,23 mm (aderisolatie) |
| wanddikte buitenmantel | ≥ 0,76 mm |
| compleet getwist | 4 aders in de lengte getwist |
| max. aderweerstand | ≤ 57 Ω/km (bij 20 °C) |
| isolatieweerstand | ≥ 200 MΩ*km (bij 20 °C) |
| nominale spanning kabel | ≤ 300 V |
| Testspanning | ≥ 3000 V |
| minimale buigradius, vast gelegd | 5 x D |
| minimale buigradius, flexibel gelegd | 10 x D |
| kleinste buigradius, permanent gelegd | 24 mm |
| kleinste buigradius, flexibel gelegd | 47 mm |
| vlambestendigheid | volgens UL-Style 2464 |
| oliebestendigheid | volgens DIN EN 60811-2-1, 168 h bij 60 °C |
| omgevingstemperatuur (bedrijf) | -25 °C ... 80 °C (kabel, vaste montage) |
| -10 °C ... 80 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| IP68 | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -25 °C ... 90 °C (steker/bus) |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
| normcode | M8-connector |
| normen/bepalingen | IEC 61076-2-104 |
Uw voordelen
Eenvoudig en veilig: 100 % elektrisch geteste, steekbare componenten
