De steekbare elektromechanische en solid-state-relais van de productfamilie RIFLINE complete zijn, evenals de basissokkel conform UL 508 recognized toegelaten. De overeenkomstige toelatingen kunnen opgeroepen worden bij de betreffende afzonderlijke componenten.

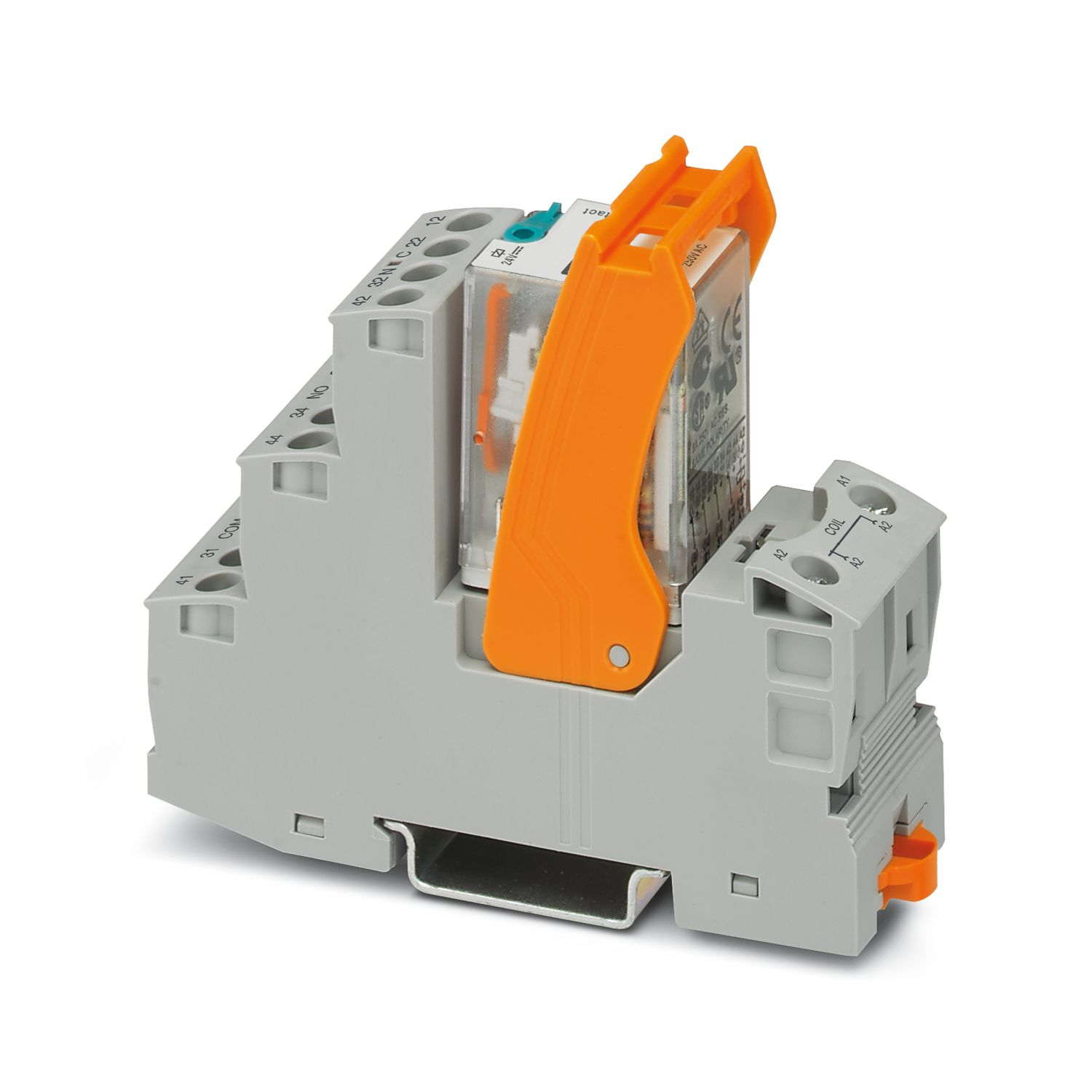

RIF-2-RSC-LDP-24DC/4X21
-
Relaismodule
2903320
Voorgemonteerde relaismodule met schroefaansluiting, bestaande uit: relaissokkel, relais voorzien van vermogenscontacten en bevestigingsbeugel. Type contactswitch: 4 wisselcontacten. Ingangsspanning: 24 V DC
Productdetails
Producttype | Relaismoduul |
Productfamilie | RIFLINE complete |
toepassing | Universeel |
Bedrijfstoestand | 100 % ED |
Levensduur mechanisch | ca. 2x 107 schakelingen |
Isolatie-eigenschappen | |
Isolatie | Basisisolatie |
Overspanningscategorie | II |
Vervuilingsgraad | 2 |
Onderhoudsstatus gegevens | |
datum laatste dataonderhoud | 20.03.2025 |
Maximale vermogensdissipatie tijdens nominaal bedrijf | 1,01 W |
Testspanning (Wikkeling/contact) | 2,5 kVeff (50 Hz, 1 min, wikkeling/contact) |
Testspanning (wisselcontact/wisselcontact) | 2 kVeff (50 Hz, 1 min., wisselcontact/wisselcontact) |
Nominale isolatiespanning | 250 V AC |
test-stootspanning | 2,5 kV |
spoelzijde | |
Nominale ingangsspanning UN | 24 V DC |
Ingangsspanningsbereik | 19,2 V DC ... 30 V DC (20 °C) |
ingangsspanningsbereik heeft betrekking op UN | zie diagram |
Schakelgedrag van de aandrijving | monostabiel |
Aandrijving (poling) | op polen aangesloten |
typische ingangsstroom bij UN | 42 mA |
aanspreektijd typ. | 13 ms |
afvaltijd typ. | 14 ms |
spoelspanning | 24 V DC |
beveiligingsschakeling | Vrijloopdiode |
bedrijfsspanningsindicatie | led geel |
schakelen | |
Type contactswitch | 4 wisselcontacten |
type schakelcontact | Enkelvoudig contact |
Contactmateriaal | AgNi |
Schakelspanning maximaal | 250 V AC/DC |
schakelspanning minimaal | 5 V (24 mA) |
continue grensstroom | 6 A (zie diagram) |
inschakelstroom maximaal | 16 A (20 ms, maakcontacten) |
schakelstroom minimaal | 5 mA (24 V) |
Afschakelvermogen (ohmse belasting) maximaal | 144 W (24 V DC) |
124 W (48 V DC) | |
108 W (60 V DC) | |
52 W (110 V DC) | |
48 W (220 V DC) | |
1500 VA (250 V AC) | |
Gebruikscategorie CB Scheme (IEC 60947-5-1) | AC15, 1 A/240 V (maakcontact) |
DC13, 2 A/24 V (maakcontact) |
Aansluitmethode | schroefaansluiting |
Striplengte | 8 mm |
Aderdoorsnede massief | 0,5 mm² ... 4 mm² |
Aderdoorsnede massief (2 aders met dezelfde doorsnede) | 0,5 mm² ... 2,5 mm² |
Aderdoorsnede soepel | 0,5 mm² ... 4 mm² |
0,5 mm² ... 4 mm² (Adereindhulzen met kunststofhuls) | |
aderdoorsnede soepel (2 aders met dezelfde doorsnede) | 0,5 mm² ... 2,5 mm² |
0,5 mm² ... 1,5 mm² (TWIN-adereindhuls met kunststofhuls) | |
Aderdoorsnede AWG | 20 ... 10 (massief) |
20 ... 12 (flexibel) | |
Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
Artikelafmetingen | |
Breedte | 27 mm |
Hoogte | 89 mm |
diepte | 75 mm |
Kleur | grijs (RAL 7042) |
Brandbaarheidsklasse volgens UL 94 | V2 (Behuizing) |
Omgevingsomstandigheden | |
beschermklasse (Relaissokkel) | IP20 (Relaissokkel) |
beschermklasse (relais) | RT I (Relais) |
omgevingstemperatuur (bedrijf) | -40 °C ... 60 °C |
Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
Schadelijke-gassentest | |
Codering | ISA-S71.04. G3 Harsh Group |
EN 60068-2-60 |
normen / bepalingen | IEC 60947-5-1 |
montagetechniek | Railmontage |
Montage-instructie | samenbouw zonder tussenafstand |
inbouwpositie | willekeurig |
Artikelnummer | 2903320 |
Verpakkingseenheid | 10 Stuks |
Minimale bestelhoeveelheid | 1 Stuks |
Verkoopcode | DK651A |
Productcode | DK651A |
Cataloguspagina | Pagina 343 (C-5-2019) |
GTIN | 4046356732482 |
Gewicht per stuk (inclusief verpakking) | 117,95 g |
Gewicht per stuk (exclusief verpakking) | 115 g |
Douanetariefnummer | 85364190 |
Land van herkomst | CN |
ECLASS
ECLASS-13.0 | 27371601 |
ETIM
ETIM 9.0 | EC001437 |
UNSPSC
UNSPSC 21.0 | 39122300 |
EU RoHS | |
Voldoet aan de eisen van de RoHS-richtlijn | Ja (Geen uitzonderingsregelingen) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Geen gevaarlijke stoffen boven de grenswaarden
|
EU REACH SVHC | |
Aanduiding van REACH-kandidaatstof (CAS-nr.) | Geen stof met een massafractie van meer dan 0,1 % |
EF3.0 Klimaatverandering | |
CO2e kg | 1,111 kg CO2e |
