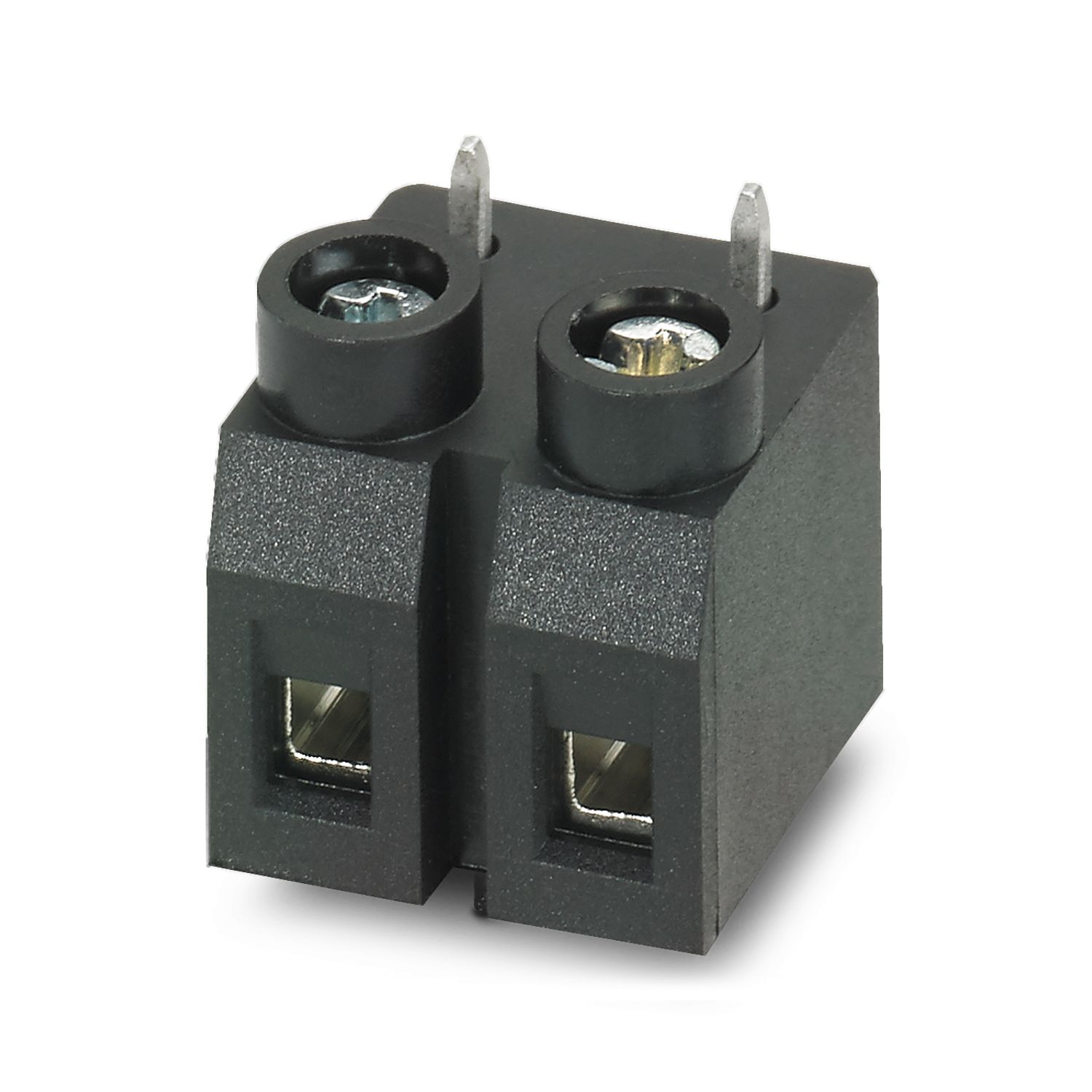

PTUE 1,5/ 2-7,5 H1L
-
Printklem
1009838
Printplaatklem, aantal potentialen: 2, aantal rijen: 1, aantal polen per rij: 2, artikelfamilie: PTUE 1,5, rastermaat: 7,5 mm, aansluitmethode: Schroefaansluiting met kooilifttechniek, schroefaanzetvorm: H1L Philipps-Recess met lengtesleuf, montage: Golfsolderen, aansluitrichting ader/printplaat: 0 °, kleur: zwart, Pin-lay-out: lineaire pinning, stiftlengte [P]: 3 mm, aantal soldeerpinnen per potentiaal: 1, verpakkingsmethode: verpakt in karton
Productdetails
| Producttype | Printplaatklem |
| Productfamilie | PTUE 1,5 |
| Productlijn | COMBICON Terminals S |
| aantal polen | 2 |
| Rastermaat | 7,5 mm |
| Aantal Aansluitingen | 2 |
| Aantal rijen | 1 |
| Aantal potentialen | 2 |
| pinlay-out | lineaire pinning |
| Aantal soldeerpinnen per potentiaal | 1 |
| montagetechniek | Golfsolderen |
| pinlay-out | lineaire pinning |
| Materiaal - behuizing | |
| Kleur (Behuizing) | zwart (9005) |

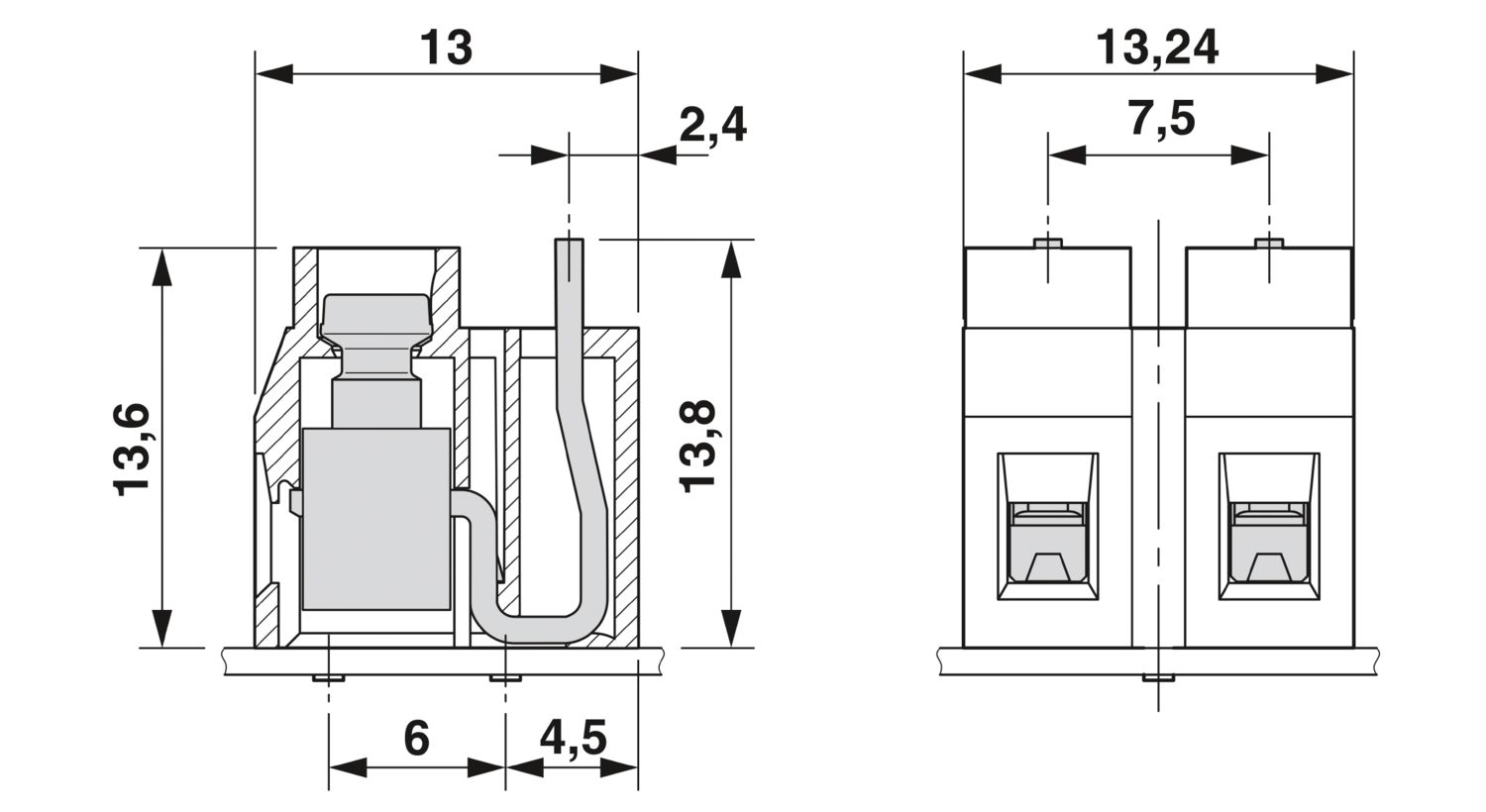

| Maatschets |
|
| Rastermaat | 7,5 mm |
| Breedte [b] | 13,24 mm |
| Hoogte [h] | 16,6 mm |
| Lengte [l] | 13 mm |
| Bouwhoogte | 13,6 mm |
| Soldeerstiftlengte [P] | 3 mm |

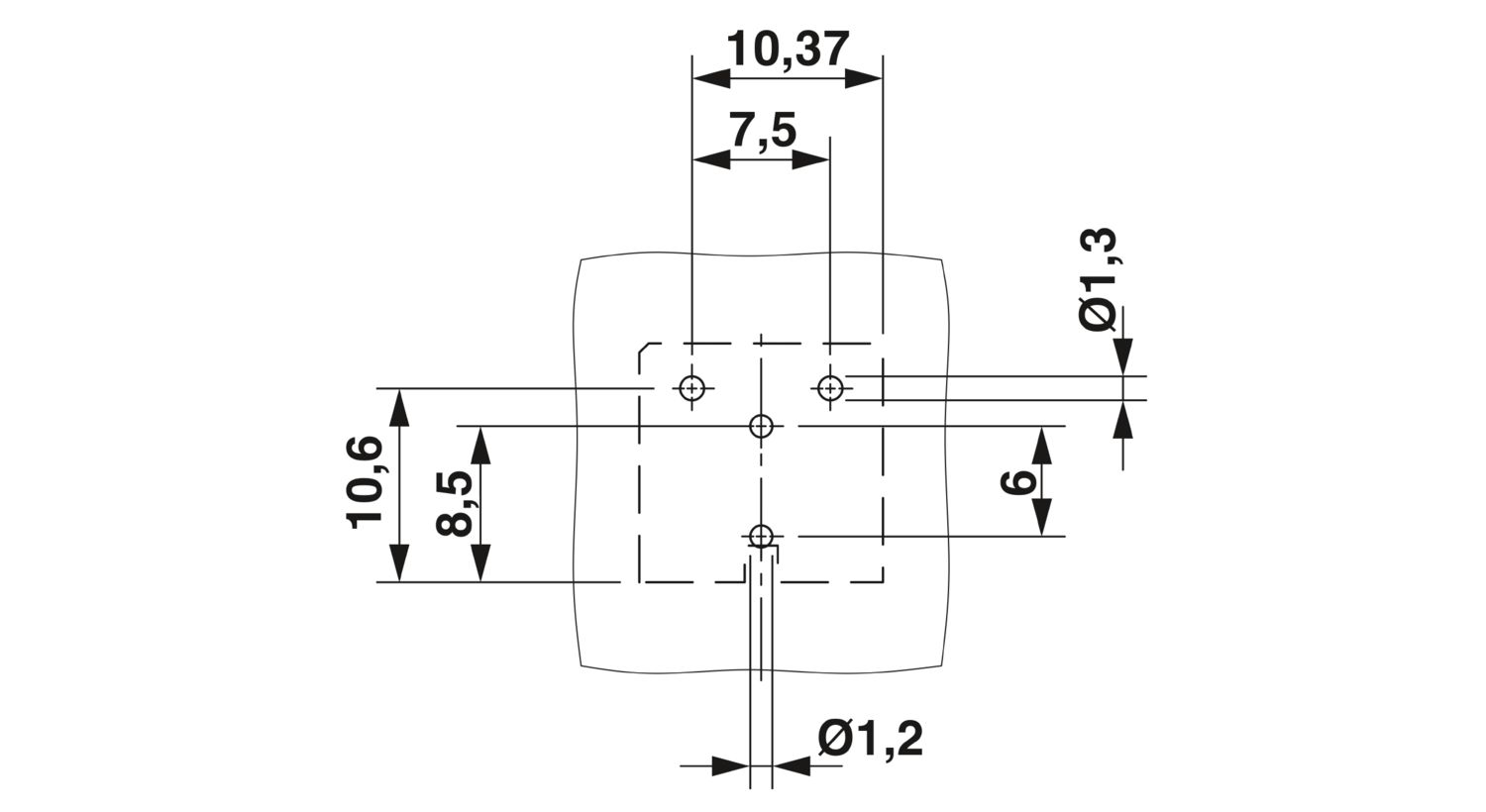

| Printplaatontwerp | |
| printgatdiameter | 1,3 mm |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -40 °C (afhankelijk van de deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| verpakkingsmethode | verpakt in karton |
Uw voordelen
het bekende aansluitprincipe maakt wereldwijde toepassing mogelijk
geringe verwarming door maximale contactkracht
maakt aansluiting van twee aders mogelijk
