Printplaatklem, nominale stroom: 2 A, nominale spanning (III/2): 250 V, nominale doorsnede: 0,5 mm2, aantal potentialen: 8, aantal rijen: 1, aantal polen per rij: 8, artikelfamilie: PTSA 0,5, rastermaat: 2,5 mm, aansluitmethode: Push-in-veerdrukaansluiting, montage: Golfsolderen, aansluitrichting ader/printplaat: 45 °, kleur: groen, Pin-lay-out: versprongen geplaatste pinnen W, stiftlengte [P]: 3,6 mm, aantal soldeerpinnen per potentiaal: 1, verpakkingsmethode: verpakt in karton. Versprongen soldeerniveaus, met twee rijen
| Producttype | Printplaatklem |
| Productfamilie | PTSA 0,5 |
| Productlijn | COMBICON Terminals XS |
| bouwvorm | printklemmenblok |
| aantal polen | 8 |
| Rastermaat | 2,5 mm |
| Aantal Aansluitingen | 8 |
| Aantal rijen | 1 |
| Aantal potentialen | 8 |
| pinlay-out | versprongen geplaatste pinnen W |
| Aantal soldeerpinnen per potentiaal | 1 |
| Eigenschappen | |
| nominale stroom IN | 2 A |
| nominale spanning UN | 250 V |
| Nominale spanning (III/3) | 160 V |
| teststootspanning (III/3) | 2,5 kV |
| nominale spanning (III/2) | 250 V |
| teststootspanning (III/2) | 2,5 kV |
| Nominale spanning (II/2) | 400 V |
| teststootspanning (II/2) | 2,5 kV |
| Aansluittechniek | |
| bouwvorm | printklemmenblok |
| nominale aderdoorsnede | 0,5 mm² |
| Aderaansluiting | |
| Aansluitmethode | Push-in-veerdrukaansluiting |
| Aderdoorsnede massief | 0,14 mm² ... 0,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 0,5 mm² |
| Aderdoorsnede AWG | 24 ... 20 |
| Striplengte | 9 mm |
| montagetechniek | Golfsolderen |
| pinlay-out | versprongen geplaatste pinnen W |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | vertind |
| metalen oppervlak aansluiting (coating) | tin (4 - 8 µm Sn) |
| metalen oppervlak soldeerbereik (coating) | tin (4 - 8 µm Sn) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | groen (6021) |
| Isolatiemateriaal | PA |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Gloeidraad-ontvlambaarheidsnummer GWFI volgens EN 60695-2-12 | 850 |
| Gloeidraad-ontvlambaarheidstemperatuur GWIT volgens EN 60695-2-13 | 775 |
| Temperatuur van de kogeldruktest volgens EN 60695-10-2 | 125 °C |

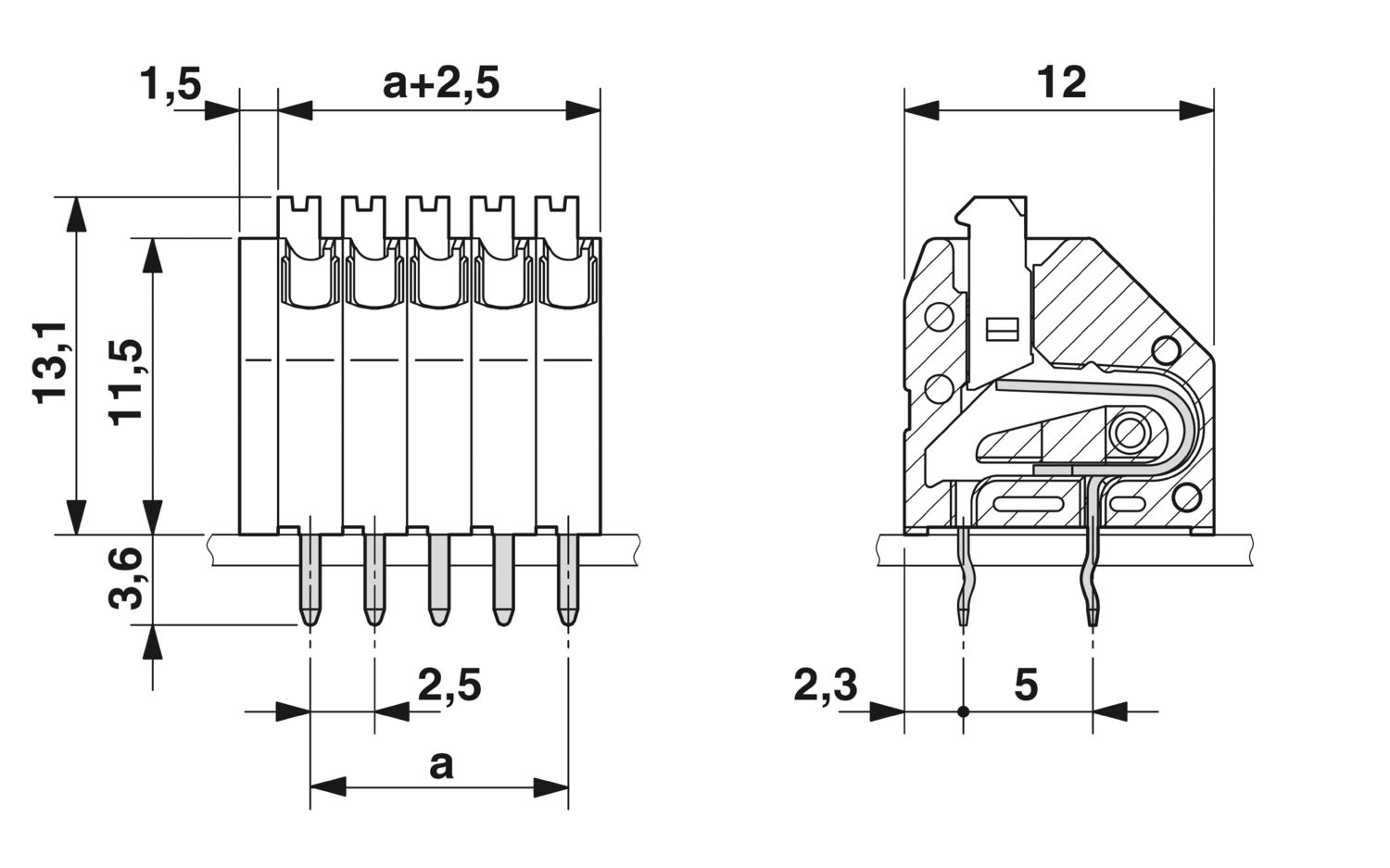

| Maatschets |
|
| Rastermaat | 2,5 mm |
| Breedte [b] | 21,5 mm |
| Hoogte [h] | 16,7 mm |
| Lengte [l] | 12 mm |
| Bouwhoogte | 13,1 mm |
| Soldeerstiftlengte [P] | 3,6 mm |
| Stiftafmetingen | 0,4 x 0,75 mm |

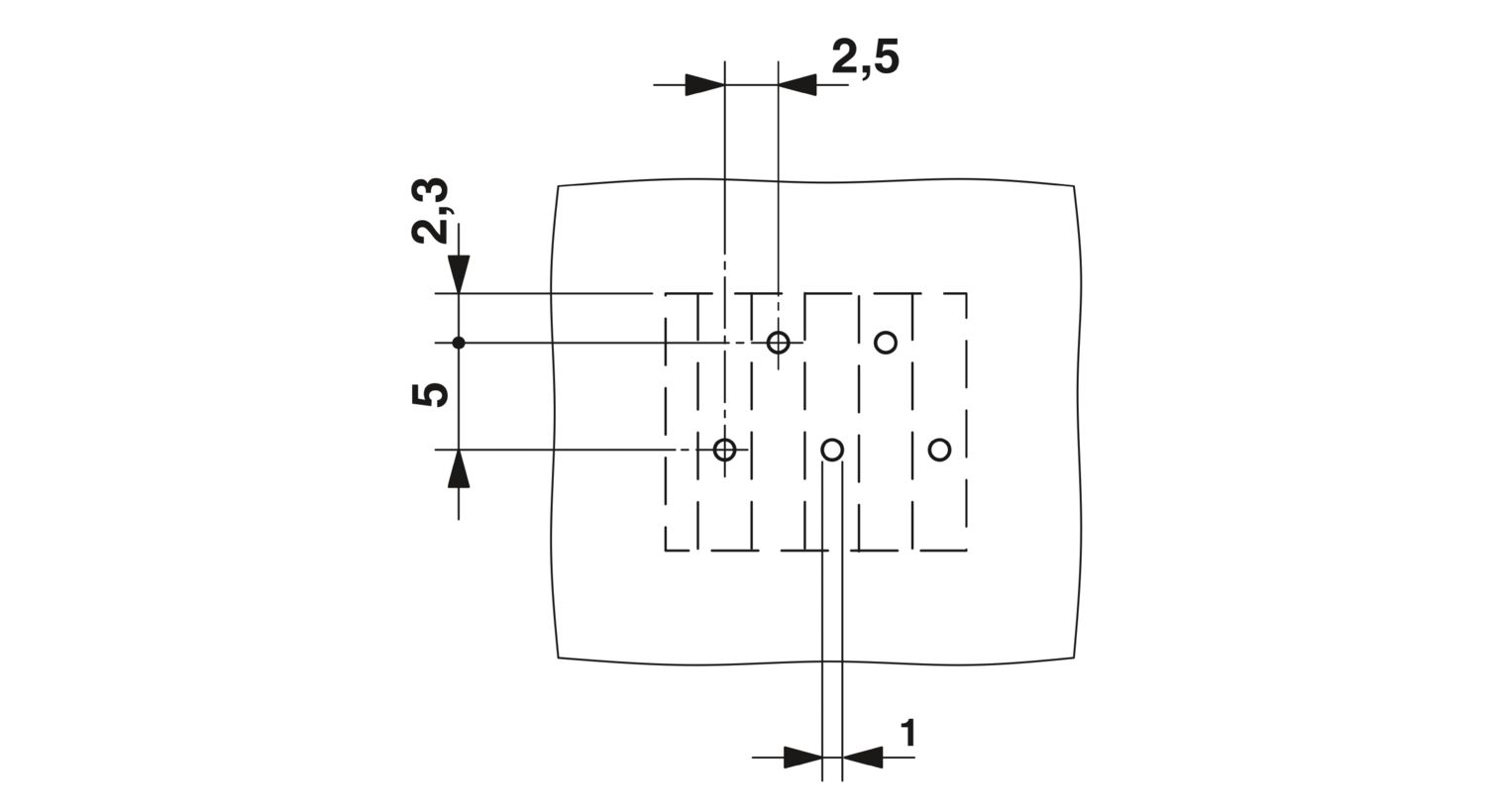

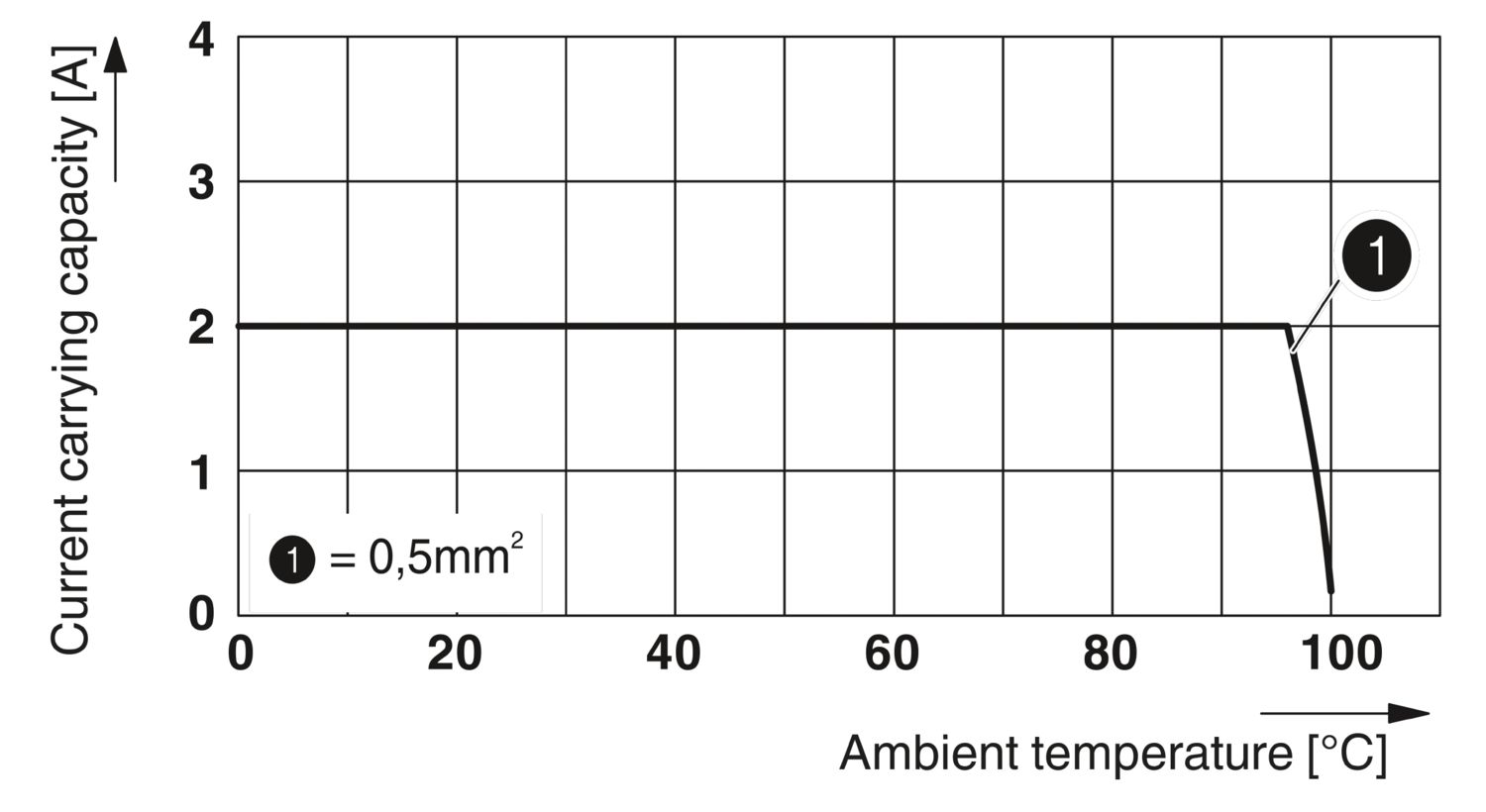

| Printplaatontwerp | |
| stiftafstand | 2,5 mm |
| printgatdiameter | 1 mm |
| Aansluittest | |
| testspecificatie | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| resultaat | Test doorstaan |
| testen op beschadiging en losraken van de ader | |
| testspecificatie | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| resultaat | Test doorstaan |
| trektest | |
| testspecificatie | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| aderdoorsnede/adersoort/gewenste waarde trekkracht/werkelijke waarde trekkracht | 0,14 mm² / massief / > 7 N |
| 0,2 mm² / soepel / > 10 N | |
| 0,5 mm² / massief / > 30 N | |
| 0,5 mm² / soepel / > 30 N | |
| Opwarmingstest | |
| testspecificatie | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| eis m.b.t. verwarmingstest | Temperatuurverhoging ≤ 45 K |
| isolatieweerstand | |
| testspecificatie | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| isolatieweerstand naast elkaar gemonteerde polen | 109 Ω |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| isolatiemateriaalgroep | I |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| nominale isolatiespanning (III/3) | 160 V |
| Nominale stootspanning (III/3) | 2,5 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 1,5 mm |
| minimale waarde van de kruipweg (III/3) | 2 mm |
| nominale isolatiespanning (III/2) | 250 V |
| Nominale stootspanning (III/2) | 2,5 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 1,5 mm |
| minimale waarde van de kruipweg (III/2) | 1,5 mm |
| nominale isolatiespanning (II/2) | 400 V |
| Nominale stootspanning (II/2) | 2,5 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 1,5 mm |
| minimale waarde van de kruipweg (II/2) | 2 mm |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6:1996-05 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Versnelling | 5g (60,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| temperatuur | 850 °C |
| inwerkingsduur | 5 s |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 85 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 55 °C |
| verpakkingsmethode | verpakt in karton |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| gebruiksgroep B | ||||
| Veldbekabeling | 300 V | 1 A | 26 - 20 | |
| Fabrieksbekabeling | 300 V | 2 A | 26 - 20 | |
| gebruiksgroep D | ||||
| Veldbekabeling | 300 V | 1 A | 26 - 20 | |
| Fabrieksbekabeling | 300 V | 2 A | 26 - 20 | |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 250 V | 2 A | - 0,5 |
