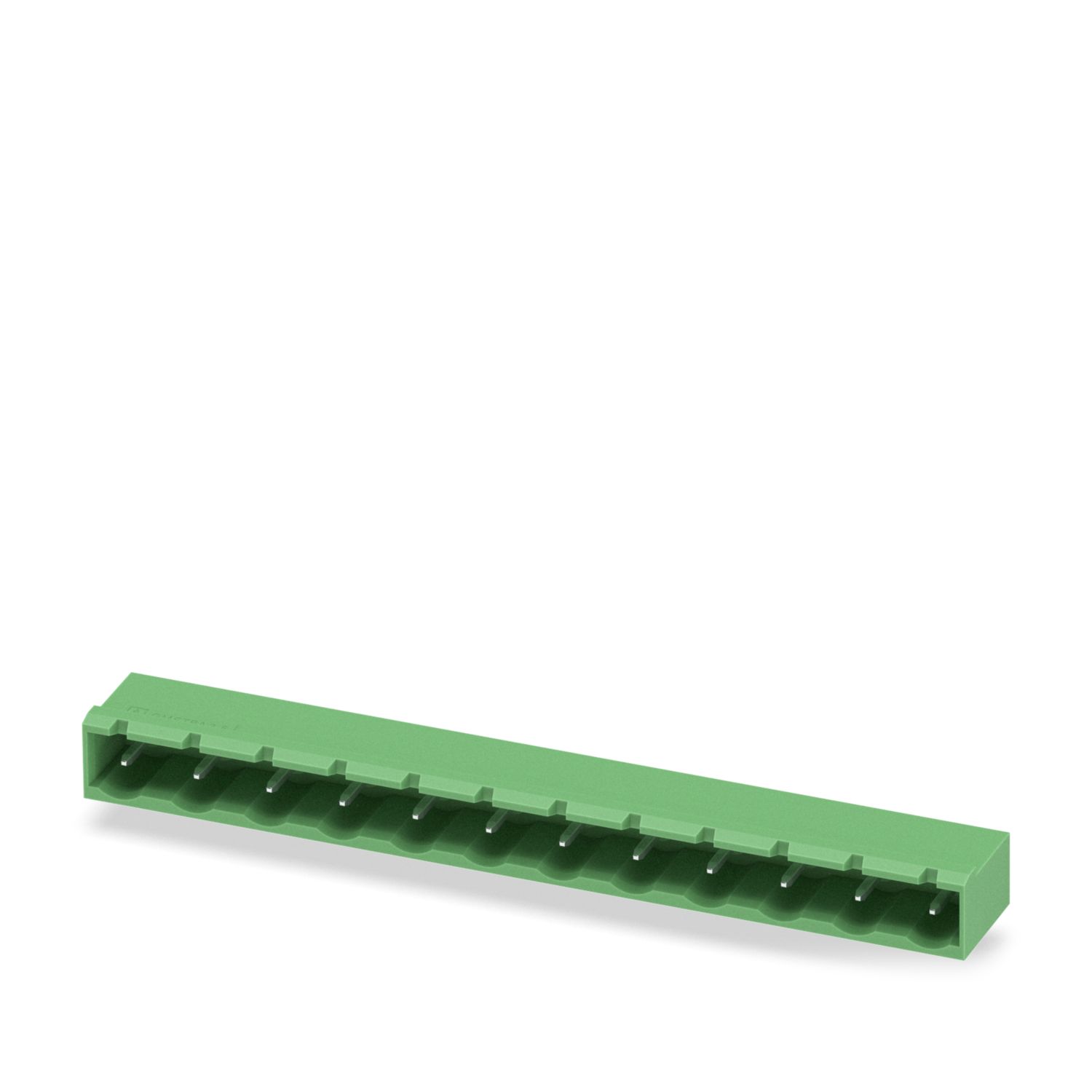

Printconnector, nominale doorsnede: 2,5 mm2, kleur: groen, nominale stroom: 12 A, nominale spanning (III/2): 630 V, contactoppervlak: Sn, type contactaansluiting: Bus, aantal potentialen: 12, aantal rijen: 1, aantal polen: 12, aantal aansluitingen: 12, artikelfamilie: GFKC 2,5/..-ST, rastermaat: 7,5 mm, aansluitmethode: Push-in-veerdrukaansluiting, aansluitrichting ader/printplaat: 0 °, vergrendelingshaak: - Vergrendelingshaak, steeksysteem: COMBICON MSTB 2,5, vergrendeling: zonder, bevestigingsmethode: zonder, verpakkingsmethode: verpakt in karton
| Producttype | Printconnector |
| Productfamilie | GFKC 2,5/..-ST |
| Productlijn | COMBICON Connectors M |
| bouwvorm | standaard |
| aantal polen | 12 |
| Rastermaat | 7,5 mm |
| Aantal Aansluitingen | 12 |
| Aantal rijen | 1 |
| Aantal potentialen | 12 |
| bevestigingsflens | zonder |
| Eigenschappen | |
| nominale stroom IN | 12 A |
| nominale spanning UN | 630 V |
| overgangsweerstand | 0,9 mΩ |
| Nominale spanning (III/3) | 400 V |
| teststootspanning (III/3) | 6 kV |
| nominale spanning (III/2) | 630 V |
| teststootspanning (III/2) | 6 kV |
| Nominale spanning (II/2) | 1000 V |
| teststootspanning (II/2) | 6 kV |
| Aansluittechniek | |
| bouwvorm | standaard |
| connectorsysteem | COMBICON MSTB 2,5 |
| nominale aderdoorsnede | 2,5 mm² |
| Type contactaansluiting | Bus |
| Vergrendeling | |
| Type vergrendeling | zonder |
| bevestigingsflens | zonder |
| Aderaansluiting | |
| Aansluitmethode | Push-in-veerdrukaansluiting |
| aansluitrichting ader/printplaat | 0 ° |
| Aderdoorsnede massief | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 0,25 mm² ... 2,5 mm² |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 0,25 mm² ... 2,5 mm² |
| 2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls | 0,5 mm² ... 1,5 mm² |
| teststift a x b / diameter | 2,8 mm x 2,0 mm / 2,4 mm |
| Striplengte | 10 mm |
| gegevens met betrekking tot adereindhulzen zonder isolatiekraag | |
| aanbevolen perstang | 1212034 CRIMPFOX 6 |
| adereindhulzen zonder isolatiekraag, volgens DIN 46228‑1 | doorsnede: 0,5 mm²; lengte: 8 mm ... 10 mm |
| doorsnede: 0,75 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1,5 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 2,5 mm²; lengte: 10 mm | |
| gegevens met betrekking tot adereindhulzen met isolatiekraag | |
| aanbevolen perstang | 1212034 CRIMPFOX 6 |
| adereindhulzen met isolatiekraag, volgens DIN 46228‑4 | doorsnede: 0,5 mm²; lengte: 8 mm ... 10 mm |
| doorsnede: 0,75 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1 mm²; lengte: 8 mm ... 10 mm | |
| doorsnede: 1,5 mm²; lengte: 10 mm | |
| doorsnede: 2,5 mm²; lengte: 10 mm | |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | vertind |
| metalen oppervlak aansluiting (coating) | tin (4 - 8 µm Sn) |
| metalen oppervlak contactbereik (coating) | tin (4 - 8 µm Sn) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | groen (6021) |
| Isolatiemateriaal | PA |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Gloeidraad-ontvlambaarheidsnummer GWFI volgens EN 60695-2-12 | 850 |
| Gloeidraad-ontvlambaarheidstemperatuur GWIT volgens EN 60695-2-13 | 775 |
| Temperatuur van de kogeldruktest volgens EN 60695-10-2 | 125 °C |
| Materiaalgegevens - bedieningselement | |
| Kleur (Bedieningselement) | oranje (2003) |
| Isolatiemateriaal | PBT |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Maatschets |
|
| Rastermaat | 7,5 mm |
| Breedte [b] | 88,2 mm |
| Hoogte [h] | 15 mm |
| Lengte [l] | 25,6 mm |
| Aanwijzing voor de bediening | COMBICON-connectoren zijn volgens DIN EN 61984 connectoren zonder schakelvermogen (COC). Bij gebruik volgens de voorschriften mogen zij alleen spanningsloos of onbelast worden ingestoken of losgenomen. |
| Aderaansluiting | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| resultaat | Test doorstaan |
| testen op beschadiging en losraken van de ader | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| resultaat | Test doorstaan |
| Meerdere keren aansluiten en losmaken | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| resultaat | Test doorstaan |
| trektest | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| aderdoorsnede/adersoort/gewenste waarde trekkracht/werkelijke waarde trekkracht | 0,2 mm² / massief / > 10 N |
| 0,2 mm² / soepel / > 10 N | |
| 2,5 mm² / massief / > 50 N | |
| 2,5 mm² / soepel / > 50 N | |
| steek- en trekkrachten | |
| testspecificatie | DIN EN 60512-13-2:2006-11 |
| resultaat | Test doorstaan |
| Aantal cycli | 25 |
| steekkracht per pool ca. | 8 N |
| trekkracht per pool ca. | 6 N |
| Bestendigheid van opschriften | |
| testspecificatie | DIN EN 60068-2-70:1996-07 |
| resultaat | Test doorstaan |
| polarisatie en codering | |
| testspecificatie | DIN EN 60512-13-5:2006-11 |
| resultaat | Test doorstaan |
| visuele inspectie | |
| testspecificatie | DIN EN 60512-1-1:2003-01 |
| resultaat | Test doorstaan |
| inspectie afmetingen | |
| testspecificatie | DIN EN 60512-1-2:2003-01 |
| resultaat | Test doorstaan |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Versnelling | 5g (60,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| levensduurtest | |
| testspecificatie | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| piekstootspanning op zeeniveau | 7,3 kV |
| isolatieweerstand R1 | 0,9 mΩ |
| isolatieweerstand R2 | 1 mΩ |
| steekcycli | 25 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| klimaattest | |
| testspecificatie | DIN EN ISO 6988:1997-03 |
| corrosiebelasting | 0,2 dm3 SO2 op 300 dm3/40 °C/1 cyclus |
| warmtebelasting | 105 °C/168 h |
| piekwisselspanning | 3,31 kV |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C (afhankelijk van de deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| thermische test | testgroep C | |
| testspecificatie | DIN EN 60512-5-1:2003-01 |
| getest aantal polen | 12 |
| isolatieweerstand | |
| testspecificatie | DIN EN 60512-3-1:2003-01 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| isolatiemateriaalgroep | I |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| nominale isolatiespanning (III/3) | 400 V |
| Nominale stootspanning (III/3) | 6 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 5,5 mm |
| minimale waarde van de kruipweg (III/3) | 5,5 mm |
| nominale isolatiespanning (III/2) | 630 V |
| Nominale stootspanning (III/2) | 6 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 5,5 mm |
| minimale waarde van de kruipweg (III/2) | 5,5 mm |
| nominale isolatiespanning (II/2) | 1000 V |
| Nominale stootspanning (II/2) | 6 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 5,5 mm |
| minimale waarde van de kruipweg (II/2) | 5,5 mm |
| verpakkingsmethode | verpakt in karton |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| gebruiksgroep B | ||||
| 300 V | 12 A | 24 - 12 | ||
| gebruiksgroep D | ||||
| 300 V | 10 A | 24 - 12 | ||
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| gebruiksgroep B | ||||
| 300 V | 10 A | 26 - 12 | ||
| gebruiksgroep D | ||||
| 300 V | 10 A | 26 - 12 | ||
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 400 V | 12 A | 0,2 - 2,5 |
