CCVA 2,5/ 3-G P20 CR2 THR R32
-
Printplaat-basiselementen
1572752

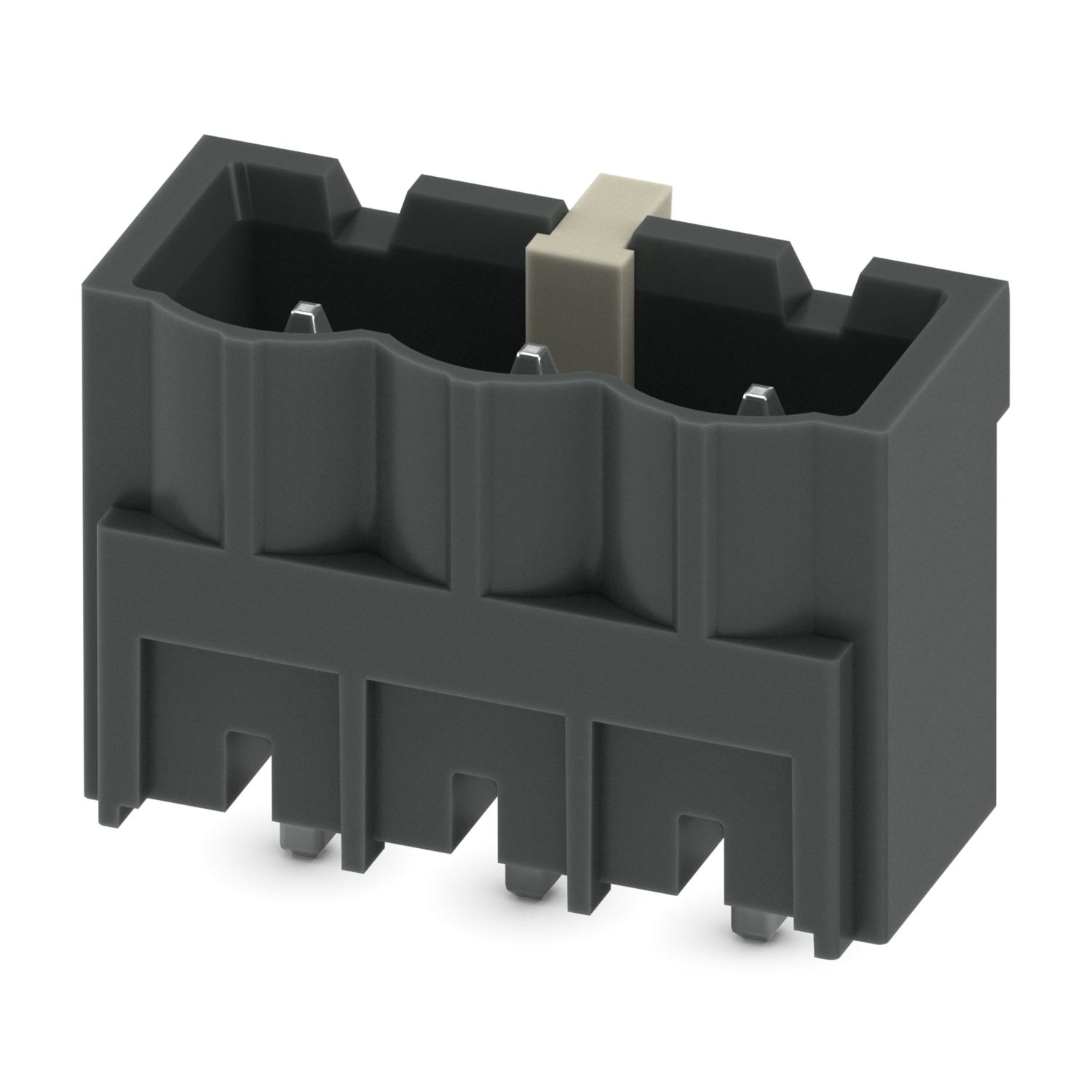

Basiselement voor printplaat, nominale doorsnede: 2,5 mm2, kleur: zwart, nominale stroom: 12 A, nominale spanning (III/2): 320 V, contactoppervlak: Sn, type contactaansluiting: Stift, aantal rijen: 1, aantal polen: 3, artikelfamilie: CCVA 2,5/..-G, rastermaat: 5 mm, montage: THR-solderen / golfsolderen, pin-lay-out: lineaire pinning, stiftlengte [P]: 2 mm, aantal soldeerpinnen per potentiaal: 1, steeksysteem: COMBICON MSTB 2,5, Uitlijning poolbeeld: Standaard, vergrendeling: zonder, bevestigingsmethode: zonder, verpakkingsmethode: rol met een breedte van 32 mm
Productdetails
| Producttype | Basiselement voor printplaat |
| Productfamilie | CCVA 2,5/..-G |
| Productlijn | COMBICON Connectors M |
| aantal polen | 3 |
| Rastermaat | 5 mm |
| Aantal rijen | 1 |
| pinlay-out | lineaire pinning |
| Aantal soldeerpinnen per potentiaal | 1 |
| Eigenschappen | |
| nominale stroom IN | 12 A |
| nominale spanning UN | 320 V |
| Contactweerstand | 1,2 mΩ |
| Nominale spanning (III/3) | 250 V |
| teststootspanning (III/3) | 4 kV |
| nominale spanning (III/2) | 320 V |
| teststootspanning (III/2) | 4 kV |
| Nominale spanning (II/2) | 400 V |
| teststootspanning (II/2) | 4 kV |
| montagetechniek | THR-solderen / golfsolderen |
| pinlay-out | lineaire pinning |
| Verwerkingsvoorschriften | |
| proces | reflow-/golfsolderen |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| reflow-soldeercycli | 3 |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | galvanisch vertind |
| metalen oppervlak contactbereik (coating) | tin (3 - 5 µm Sn) |
| metalen oppervlak contactbereik (tussenlaag) | nikkel (1,3 - 3 µm Ni) |
| metalen oppervlak soldeerbereik (coating) | tin (3 - 5 µm Sn) |
| metalen oppervlak soldeerbereik (tussenlaag) | nikkel (1,3 - 3 µm Ni) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | zwart (9005) |
| Isolatiemateriaal | LCP |
| isolatiemateriaalgroep | IIIa |
| CTI volgens IEC 60112 | 175 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| informatie over soldeerprocessen | Verwerking in reflowproces overeenkomstig IEC 60068-2-58 of DIN EN 61760-1 (afhankelijk van de actuele geldigheid), Moisture Sensitive Level (MSL) = 1 volgens IPC/JEDEC J-STD-020-C |
| Aanwijzing voor de bediening | COMBICON-connectoren zijn volgens DIN EN 61984 connectoren zonder schakelvermogen (COC). Bij gebruik volgens de voorschriften mogen zij alleen spanningsloos of onbelast worden ingestoken of losgenomen. |
| Maatschets |
|
| Rastermaat | 5,08 mm |
| Breedte [b] | 17,8 mm |
| Hoogte [h] | 14 mm |
| Lengte [l] | 8,57 mm |
| Bouwhoogte | 12 mm |
| Soldeerstiftlengte [P] | 2 mm |
| Stiftafmetingen | 1 x 1 mm |
| Printplaatontwerp | |
| printgatdiameter | 1,6 mm |
| visuele inspectie | |
| testspecificatie | DIN EN 60512-1-1:2003-01 |
| resultaat | Test doorstaan |
| inspectie afmetingen | |
| testspecificatie | DIN EN 60512-1-2:2003-01 |
| resultaat | Test doorstaan |
| Bestendigheid van opschriften | |
| testspecificatie | DIN EN 60068-2-70:1996-07 |
| resultaat | Test doorstaan |
| polarisatie en codering | |
| testspecificatie | DIN EN 60512-13-5:2006-11 |
| resultaat | Test doorstaan |
| contacthouder in gebruik | |
| testspecificatie | DIN EN 60512-15-1:2009-03 |
| contactstabiliteit in toepassing eis >20 N |
Test doorstaan |
| steek- en trekkrachten | |
| resultaat | Test doorstaan |
| Aantal cycli | 25 |
| steekkracht per pool ca. | 8 N |
| trekkracht per pool ca. | 6 N |
| thermische test | testgroep C | |
| testspecificatie | DIN EN 60512-5-1:2003-01 |
| getest aantal polen | 24 |
| isolatieweerstand | |
| testspecificatie | DIN EN 60512-3-1:2003-01 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| isolatiemateriaalgroep | IIIa |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| nominale isolatiespanning (III/3) | 250 V |
| Nominale stootspanning (III/3) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 3 mm |
| minimale waarde van de kruipweg (III/3) | 4 mm |
| nominale isolatiespanning (III/2) | 320 V |
| Nominale stootspanning (III/2) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 3 mm |
| minimale waarde van de kruipweg (III/2) | 3,2 mm |
| nominale isolatiespanning (II/2) | 400 V |
| Nominale stootspanning (II/2) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 3 mm |
| minimale waarde van de kruipweg (II/2) | 4 mm |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Versnelling | 5g (60,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| levensduurtest | |
| testspecificatie | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| piekstootspanning op zeeniveau | 4,8 kV |
| isolatieweerstand R1 | 1,2 mΩ |
| isolatieweerstand R2 | 1,2 mΩ |
| steekcycli | 25 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| klimaattest | |
| testspecificatie | DIN EN ISO 6988:1997-03 |
| corrosiebelasting | 0,2 dm3 SO2 op 300 dm3/40 °C/1 cyclus |
| warmtebelasting | 100 °C/168 h |
| piekwisselspanning | 2,21 kV |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C (afhankelijk van de deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| Maatschets |
|
| verpakkingsmethode | rol met een breedte van 32 mm |
| rolbreedte [W] | 32 mm |
| spoelbuitenafmetingen [W2] | ≤ 38,4 mm |
| spoeldiameter [A] | ≤ 330 mm |
| soort verpakking | transparante tas |
| ESD - Level | (D) statisch geleidend |
| testspecificatie | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
