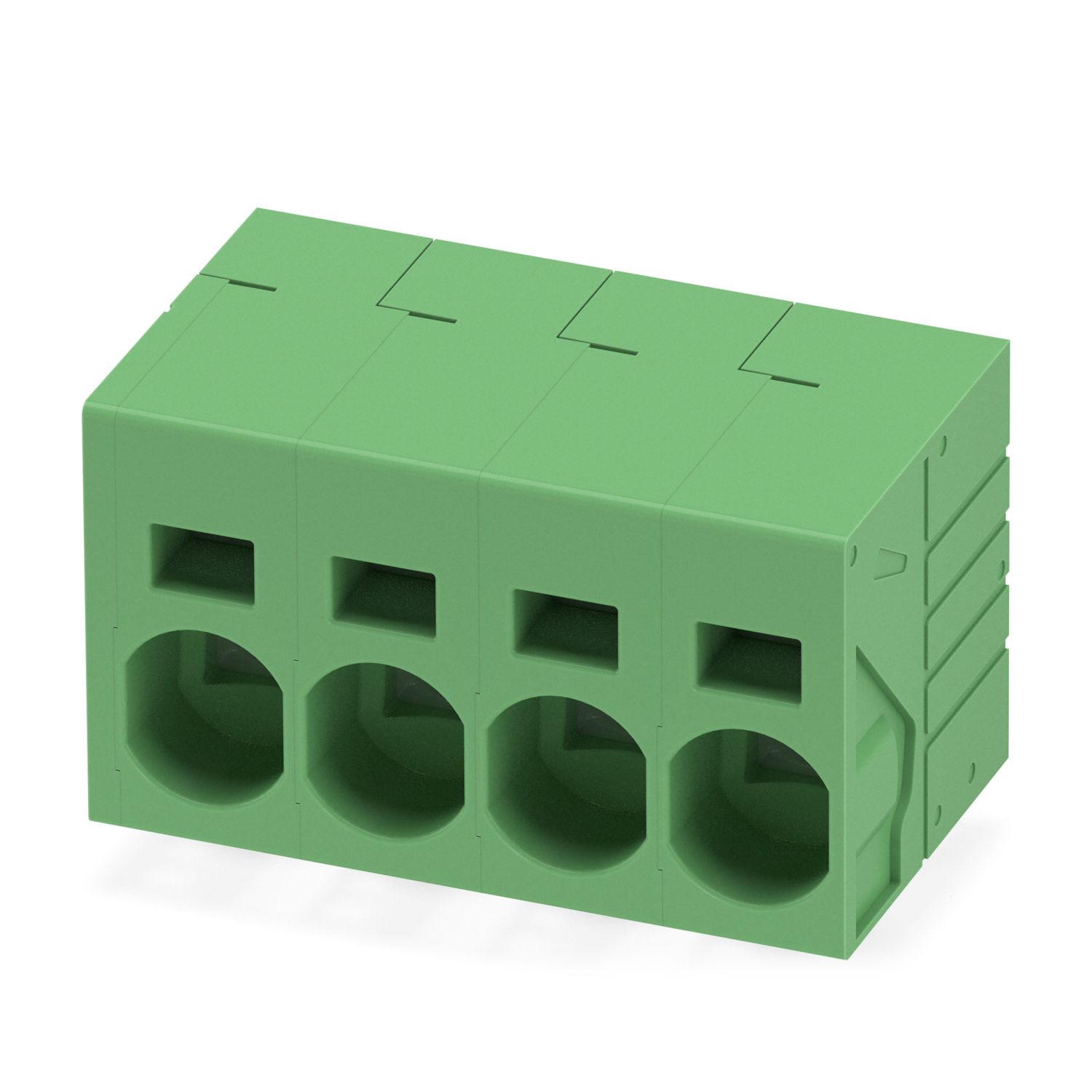

SPT 35/ 4-H-15,00
-
Printklem
1587113
Printplaatklem, nominale stroom: 125 A, nominale spanning (III/2): 1000 V, nominale doorsnede: 35 mm2, aantal potentialen: 4, aantal rijen: 1, aantal polen per rij: 4, artikelfamilie: SPT 35/..-H, rastermaat: 15 mm, aansluitmethode: Push-in-veerdrukaansluiting, montage: Golfsolderen, aansluitrichting ader/printplaat: 0 °, kleur: groen, Pin-lay-out: lineaire pinning, stiftlengte [P]: 5,9 mm, verpakkingsmethode: verpakt in karton
Productdetails
| Producttype | Printplaatklem |
| Productfamilie | SPT 35/..-H |
| Productlijn | COMBICON Terminals XL |
| aantal polen | 4 |
| Rastermaat | 15 mm |
| Aantal Aansluitingen | 4 |
| Aantal rijen | 1 |
| Aantal potentialen | 4 |
| pinlay-out | lineaire pinning |
| Eigenschappen | |
| nominale stroom IN | 125 A |
| nominale spanning UN | 1000 V |
| Nominale spanning (III/3) | 1000 V |
| teststootspanning (III/3) | 8 kV |
| nominale spanning (III/2) | 1000 V |
| teststootspanning (III/2) | 8 kV |
| Nominale spanning (II/2) | 1000 V |
| teststootspanning (II/2) | 6 kV |
| Aansluittechniek | |
| nominale aderdoorsnede | 35 mm² |
| Aderaansluiting | |
| Aansluitmethode | Push-in-veerdrukaansluiting |
| Aderdoorsnede massief | 1,5 mm² ... 16 mm² (aderaansluiting bij geopende aansluiting) |
| 4 mm² ... 35 mm² (push-in-aansluiting) | |
| 1-draads/aansluitpunt samengeslagen | 1,5 mm² ... 35 mm² |
| Aderdoorsnede soepel | 2,5 mm² ... 35 mm² |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 1,5 mm² ... 35 mm² |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 1,5 mm² ... 35 mm² |
| Striplengte | 25 mm |
| Aderaansluiting | |
| Aansluitmethode | Push-in-veerdrukaansluiting |
| Striplengte | 25 mm |
| montagetechniek | Golfsolderen |
| pinlay-out | lineaire pinning |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | galvanisch vertind |
| metalen oppervlak aansluiting (coating) | tin (10 - 16 µm Sn) |
| metalen oppervlak soldeerbereik (coating) | tin (10 - 16 µm Sn) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | groen (6021) |
| Isolatiemateriaal | PA |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Gloeidraad-ontvlambaarheidsnummer GWFI volgens EN 60695-2-12 | 850 |
| Gloeidraad-ontvlambaarheidstemperatuur GWIT volgens EN 60695-2-13 | 775 |
| Temperatuur van de kogeldruktest volgens EN 60695-10-2 | 125 °C |
| Maatschets |
|
| Rastermaat | 15 mm |
| Breedte [b] | 62,75 mm |
| Hoogte [h] | 42,5 mm |
| Lengte [l] | 35,6 mm |
| Bouwhoogte | 36,6 mm |
| Soldeerstiftlengte [P] | 5,9 mm |
| Printplaatontwerp | |
| stiftafstand | 16 mm |
| printgatdiameter | 2,2 mm |
| testen op beschadiging en losraken van de ader | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| resultaat | Test doorstaan |
| trektest | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| aderdoorsnede/adersoort/gewenste waarde trekkracht/werkelijke waarde trekkracht | 1,5 mm² / massief / > 40 N |
| 2,5 mm² / soepel / > 50 N | |
| 35 mm² / samengeslagen / > 190 N | |
| 35 mm² / soepel / > 190 N | |
| 4 mm² / massief / > 60 N | |
| Opwarmingstest | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| eis m.b.t. verwarmingstest | De som van de omgevingstemperatuur en de verwarming van de aansluitklem van de printplaat mag de bovenste grenstemperatuur niet overschrijden. |
| kortsluitstroomvastheid | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| isolatieweerstand | |
| testspecificatie | DIN EN 60512-3-1:2003-01 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| isolatiemateriaalgroep | I |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| nominale isolatiespanning (III/3) | 1000 V |
| Nominale stootspanning (III/3) | 8 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 8 mm |
| minimale waarde van de kruipweg (III/3) | 12,5 mm |
| nominale isolatiespanning (III/2) | 1000 V |
| Nominale stootspanning (III/2) | 8 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 8 mm |
| minimale waarde van de kruipweg (III/2) | 8 mm |
| nominale isolatiespanning (II/2) | 1000 V |
| Nominale stootspanning (II/2) | 6 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 5,5 mm |
| minimale waarde van de kruipweg (II/2) | 5,5 mm |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Versnelling | 50 m/s² (60,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| temperatuur | 850 °C |
| inwerkingsduur | 5 s |
| Veroudering | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Omgevingsomstandigheden | |
| Omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (afhankelijk van de stroombelastbaarheids-/deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| verpakkingsmethode | verpakt in karton |
| soort verpakking | Karton |
Compatibele producten
Uw voordelen
Geen gereedschap nodig, tijdbesparende push-in-aansluiting
Gedefinieerde contactkracht zorgt voor een langdurig stabiel contact
de door een gefixeerde schroevendraaier geopende aansluitruimte maakt een comfortabele aderaansluiting mogelijk
De horizontale aderaansluiting maakt integratie in de voorkant van het apparaat mogelijk
