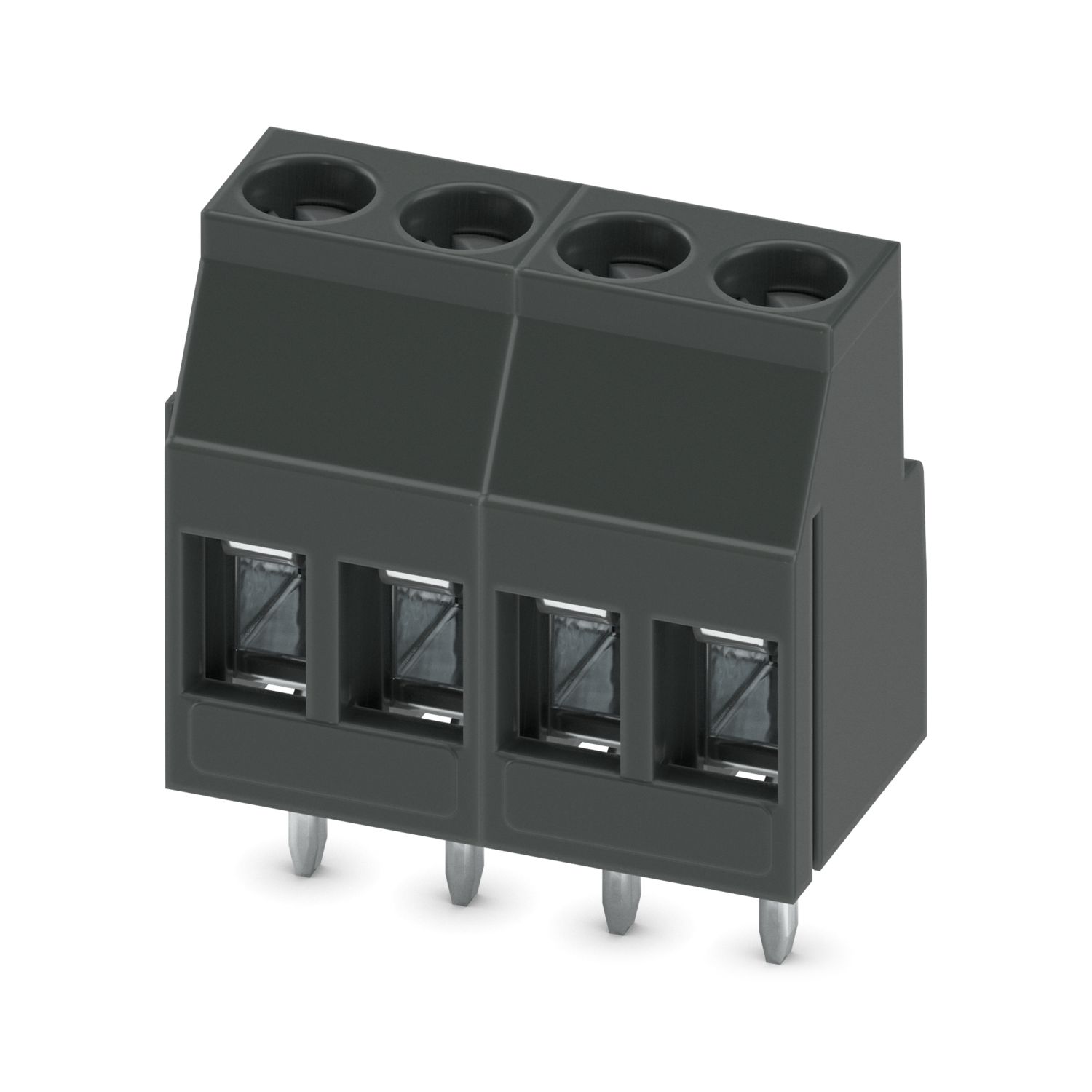

Printplaatklem, nominale stroom: 24 A, nominale spanning (III/2): 400 V, nominale doorsnede: 2,5 mm2, aantal rijen: 1, aantal polen per rij: 4, artikelfamilie: MKDS 3, rastermaat: 5 mm, aansluitmethode: Schroefaansluiting met kooilifttechniek, schroefaanzetvorm: L Lengtesleuf, montage: Golfsolderen, aansluitrichting ader/printplaat: 0 °, kleur: zwart, Pin-lay-out: lineaire pinning, stiftlengte [P]: 5 mm, aantal soldeerpinnen per potentiaal: 1, verpakkingsmethode: verpakt in karton. Het artikel kan tot een verschillend aantal polen worden samengebouwd!
| Producttype | Printplaatklem |
| Productfamilie | MKDS 3 |
| Productlijn | COMBICON Terminals M |
| aantal polen | 4 |
| Rastermaat | 5 mm |
| Aantal rijen | 1 |
| pinlay-out | lineaire pinning |
| Aantal soldeerpinnen per potentiaal | 1 |
| Eigenschappen | |
| nominale stroom IN | 24 A |
| nominale spanning UN | 400 V |
| Nominale spanning (III/3) | 250 V |
| teststootspanning (III/3) | 4 kV |
| nominale spanning (III/2) | 400 V |
| teststootspanning (III/2) | 4 kV |
| Nominale spanning (II/2) | 630 V |
| teststootspanning (II/2) | 4 kV |
| Aansluittechniek | |
| bouwvorm | printklem rijgbaar |
| nominale aderdoorsnede | 2,5 mm² |
| Aderaansluiting | |
| Aansluitmethode | Schroefaansluiting met kooilifttechniek |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| aderdoorsnede soepel met adereindhuls zonder kunststofhuls | 0,25 mm² ... 2,5 mm² |
| aderdoorsnede soepel met adereindhuls met kunststofhuls | 0,25 mm² ... 2,5 mm² |
| 2 massieve aders met dezelfde doorsnede | 0,2 mm² ... 1,5 mm² |
| 2 soepele aders met dezelfde doorsnede | 0,2 mm² ... 1,5 mm² |
| 2 aders met dezelfde doorsnede flexibel met adereindhuls zonder kunststofhuls | 0,25 mm² ... 0,75 mm² |
| 2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls | 0,5 mm² ... 1,5 mm² |
| Striplengte | 8 mm |
| aandrijving schroefkop | Lengtesleuf (L) |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| Aderaansluiting | |
| Aansluitmethode | Schroefaansluiting met kooilifttechniek |
| Striplengte | 8 mm |
| aandrijving schroefkop | Lengtesleuf (L) |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| montagetechniek | Golfsolderen |
| pinlay-out | lineaire pinning |
| Materiaal - contakt | |
| Opmerking | WEEE/RoHS-conform, whisker-vrij volgens IEC 60068-2-82/JEDEC JESD 201 |
| materiaal contact | Cu-legering |
| Oppervlakte-toestand | galvanisch vertind |
| metalen oppervlak aansluiting (coating) | tin (4 - 8 µm Sn) |
| metalen oppervlak soldeerbereik (coating) | tin (4 - 8 µm Sn) |
| Materiaal - behuizing | |
| Kleur (Behuizing) | zwart (9005) |
| Isolatiemateriaal | PA |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| extra tekst | bio-based |
| Isolatiemateriaal | PA (bio-based) |
| isolatiemateriaalgroep | I |
| CTI volgens IEC 60112 | 600 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Opmerking met betrekking tot de toepassing | Voor een veilige aderaansluiting moet altijd een gedefinieerd aandraaimoment worden aangehouden. Vooral bij 2- en 3-polige printklemmen kan de individuele soldeerstift per aansluiting deze krachten niet opvangen. Daarom moeten de klemmen bij het aansluiten van aders worden ondersteund (met een hand vasthouden, behuizing ondersteunen). |
| Maatschets |
|
| Rastermaat | 5 mm |
| Breedte [b] | 20 mm |
| Hoogte [h] | 23 mm |
| Lengte [l] | 11,2 mm |
| Bouwhoogte | 18 mm |
| Soldeerstiftlengte [P] | 5 mm |
| Stiftafmetingen | 0,9 x 0,9 mm |
| Printplaatontwerp | |
| stiftafstand | 5 mm |
| printgatdiameter | 1,3 mm |
| testen op beschadiging en losraken van de ader | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| resultaat | Test doorstaan |
| trektest | |
| testspecificatie | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| aderdoorsnede/adersoort/gewenste waarde trekkracht/werkelijke waarde trekkracht | 0,2 mm² / massief / > 10 N |
| 0,2 mm² / soepel / > 10 N | |
| 4 mm² / massief / > 60 N | |
| 2,5 mm² / soepel / > 50 N | |
| Opwarmingstest | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| eis m.b.t. verwarmingstest | De som van de omgevingstemperatuur en de verwarming van de aansluitklem van de printplaat mag de bovenste grenstemperatuur niet overschrijden. |
| kortsluitstroomvastheid | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| isolatieweerstand | |
| testspecificatie | DIN EN 60512-3-1:2003-01 |
| isolatieweerstand naast elkaar gemonteerde polen | > 5 MΩ |
| Lucht- en kruipwegen | | |
| testspecificatie | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| isolatiemateriaalgroep | I |
| Kruipstroomvastheid (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| nominale isolatiespanning (III/3) | 250 V |
| Nominale stootspanning (III/3) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/3) | 3 mm |
| minimale waarde van de kruipweg (III/3) | 3,2 mm |
| opmerking bij aansluitdoorsnede | Bij aangesloten 4 mm²-ader (massief). |
| nominale isolatiespanning (III/2) | 400 V |
| Nominale stootspanning (III/2) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (III/2) | 3 mm |
| minimale waarde van de kruipweg (III/2) | 3 mm |
| nominale isolatiespanning (II/2) | 630 V |
| Nominale stootspanning (II/2) | 4 kV |
| minimale waarde van de luchtweg - niet-homogeen veld (II/2) | 3 mm |
| minimale waarde van de kruipweg (II/2) | 3,2 mm |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Versnelling | 50 m/s² (60,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| temperatuur | 850 °C |
| inwerkingsduur | 5 s |
| Veroudering | |
| testspecificatie | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Omgevingsomstandigheden | |

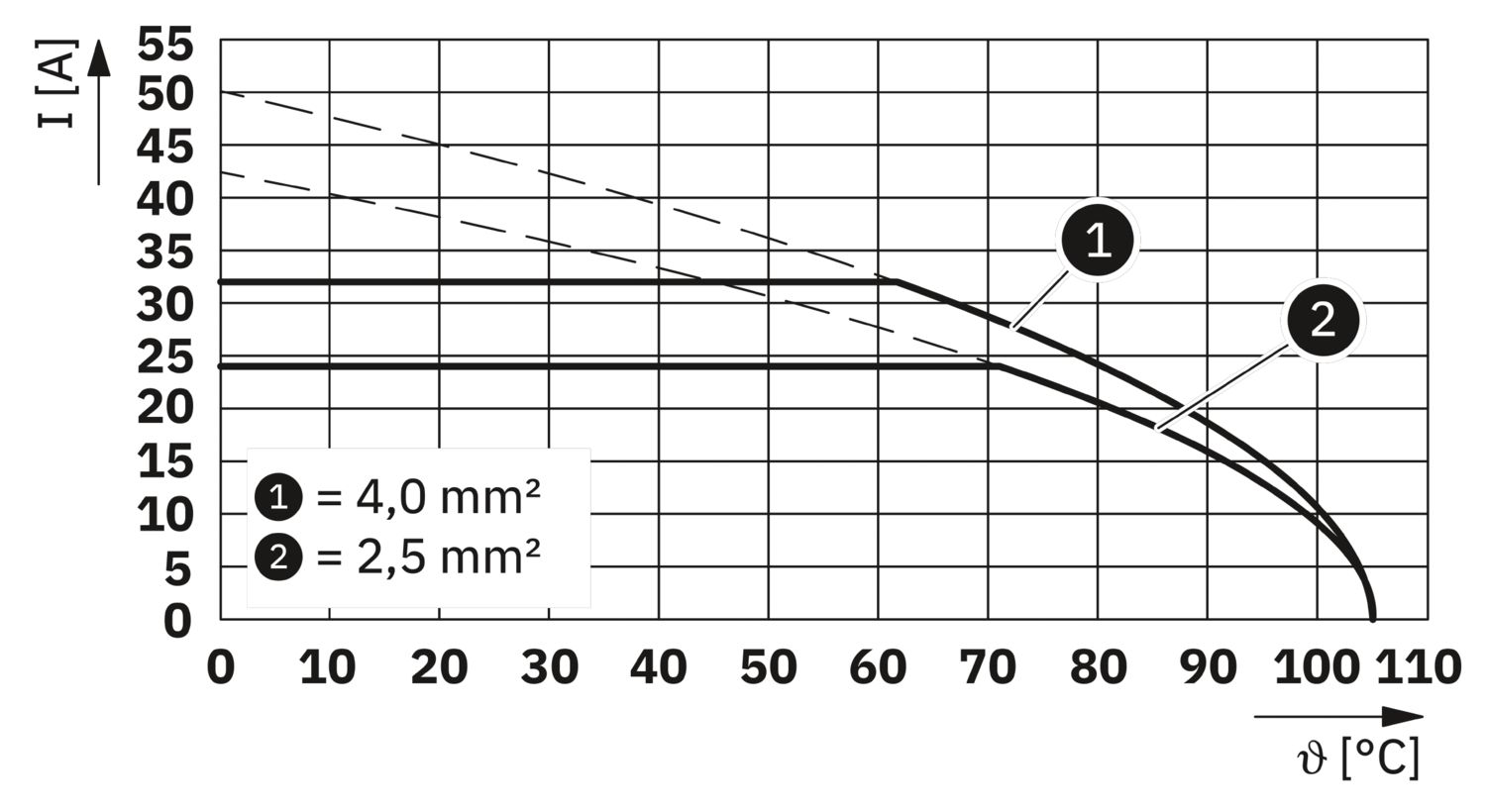

| Omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (afhankelijk van de stroombelastbaarheids-/deratingcurve) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 30 % ... 70 % |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| verpakkingsmethode | verpakt in karton |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| B | ||||
| Meerdraadsaansluiting | 300 V | 15 A | 30 - 18 | |
| Schroefaansluiting | 300 V | 15 A | 30 - 12 | |
| D | ||||
| Meerdraadsaansluiting | 300 V | 10 A | 30 - 18 | |
| Schroefaansluiting | 300 V | 10 A | 30 - 12 | |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| keine | ||||
| 400 V | 32 A | 0,2 - 4 | ||
