SAC-6P-10,0-PUR/S15FS PE
-
Powerkabel
1514501
Powerkabel, 6-polig, PUR halogeenvrij, zwart, vrij kabeluiteinde, op Busconnector recht Maat 15 bajonetvergrendeling, kabellengte: 10 m, voor wisselstroom tot 16 A/600 V
Productdetails
| Producttype | Power-kabel |
| toepassing | Energievoorziening |
| aantal polen | 6 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | nee |
| Isolatie-eigenschappen | |
| vervuilingsgraad | 3 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PUR |
| materiaal contact | Cu-legering |
| materiaal contactoppervlak | Ag |
| materiaal contactblok | PA |
| Materiaal wartel | niet aanwezig |
| buitenmantel, materiaal | PUR |
| materiaal aders | blanke Cu-litzendraad |
| nominale spanning UN | 600 V AC (Power) |
| 63 V (signaal) | |
| nominale stroom IN | 16 A (Power) |
| 10 A (signaal) | |
| max. aderweerstand | 7,98 Ω/m |
| Mechanische gegevens | |
| max. aantal buigcycli | 5000000 |
| Aansluiting 1 | |
| bouwvorm | vrij kabeluiteinde |
| Aansluiting 2 | |
| bouwvorm | Busconnector recht Maat 15 bajonetvergrendeling |
| aantal polen | 6 |
| Type vergrendeling | bajonetvergrendeling |
| kabellengte | 10 m |
| PUR halogeenvrij zwart [PUR] | |
| aantal polen | 6 |
| Afgeschermd | nee |
| Kabeltype | PUR halogeenvrij zwart [PUR] |
| AWG voedingsspanning | 14 |
| aderdoorsnede | 6x 2,5 mm² |
| aderdiameter inclusief isolatie | 2,85 mm ±5 % |
| kabelbuitendiameter | 10,50 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | zwart |
| materiaal aders | blanke Cu-litzendraad |
| afzonderlijke ader, materiaal | PP |

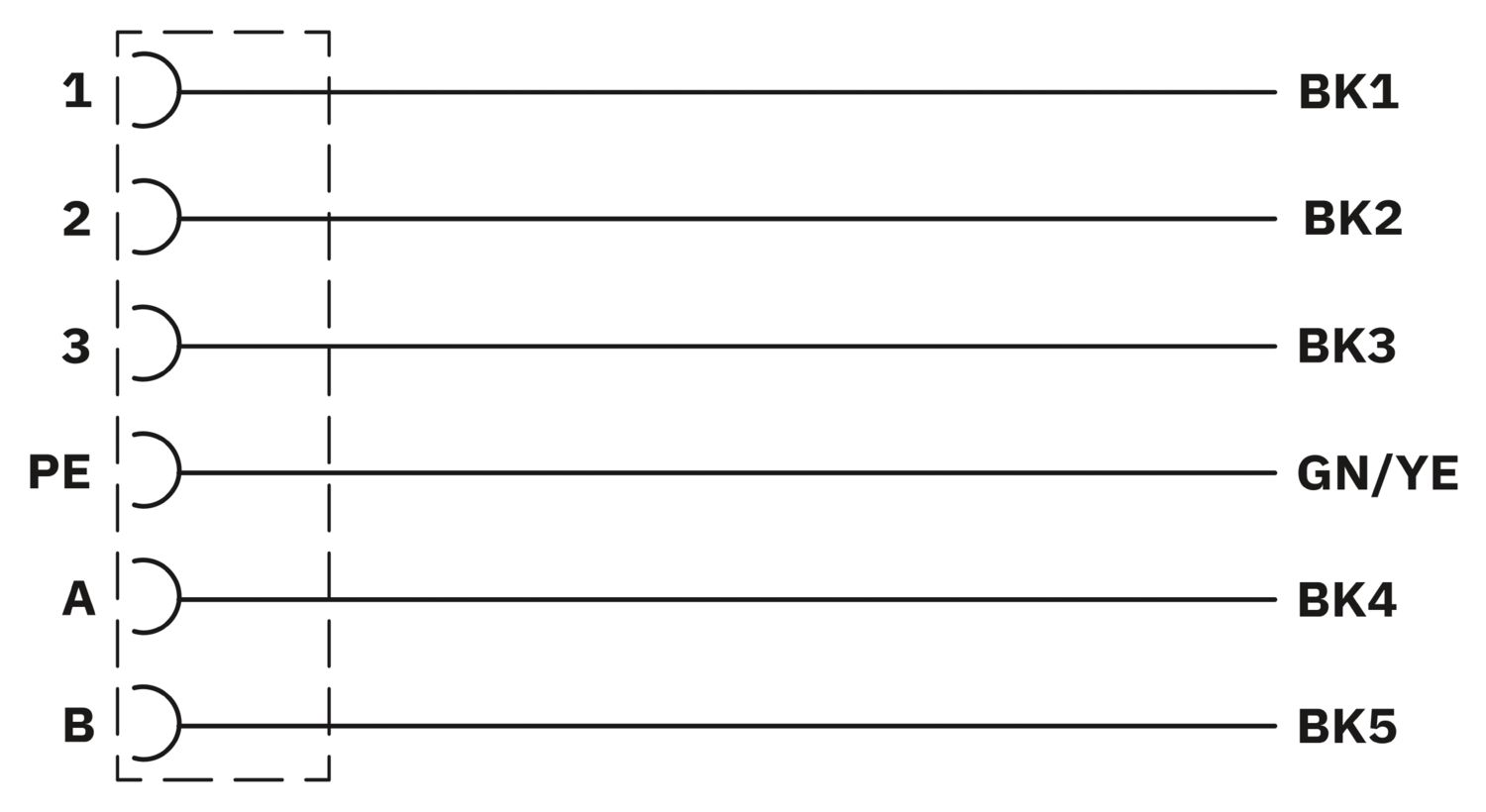

| afzonderlijke ader, kleur | zwart 1, zwart 2, zwart 3, zwart 4, zwart 5, groen/geel |
| wanddikte isolatie | aderisolatie |
| compleet getwist | 6 aders rond vulling gedraaid |
| max. aderweerstand | max. 7,98 Ω/m |
| nominale spanning kabel | ≤ 1000 V |
| Testspanning | ≥ 10000 V |
| minimale buigradius, vast gelegd | 7,5 x D |
| minimale buigradius, flexibel gelegd | 10 x D |
| kleinste buigradius, permanent gelegd | 79 mm |
| kleinste buigradius, flexibel gelegd | 105 mm |
| Dynamische belastbaarheid (buigen) | max. aantal buigcycli: 5000000, buigradius: 79 mm, snelheid van de verplaatsing: 3,3 m/s, Versnelling: 5 m/s² |
| omgevingstemperatuur (bedrijf) | -50 °C ... 80 °C (kabel, vaste montage) |
| -25 °C ... 80 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 (in gemonteerde toestand) | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -30 °C ... 85 °C (steker/bus) |
| normen/bepalingen | IEC 61076-2-116 |
| Artikelnummer | 1514501 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | AF1CDQ |
| Productcode | AF1CDQ |
| GTIN | 4063151978327 |
| Gewicht per stuk (inclusief verpakking) | 2.077 g |
| Gewicht per stuk (exclusief verpakking) | 2.077 g |
| Douanetariefnummer | 85444290 |
| Land van herkomst | DE |
ECLASS
| ECLASS-13.0 | 27060327 |
| ECLASS-15.0 | 27060327 |
ETIM
| ETIM 9.0 | EC001855 |
| EU RoHS | |
| Voldoet aan de eisen van de RoHS-richtlijn | Ja |
| uitzonderingsregelingen voor zover bekend | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
| SCIP | 74c46e01-5758-4df2-aa1c-0e545fc61663 |
Uw voordelen
Beveiliging tegen foutief insteken door speciale polarisatie
