SAC-5P-10,0-440/MINFR PWR
-
Powerkabel
1443792

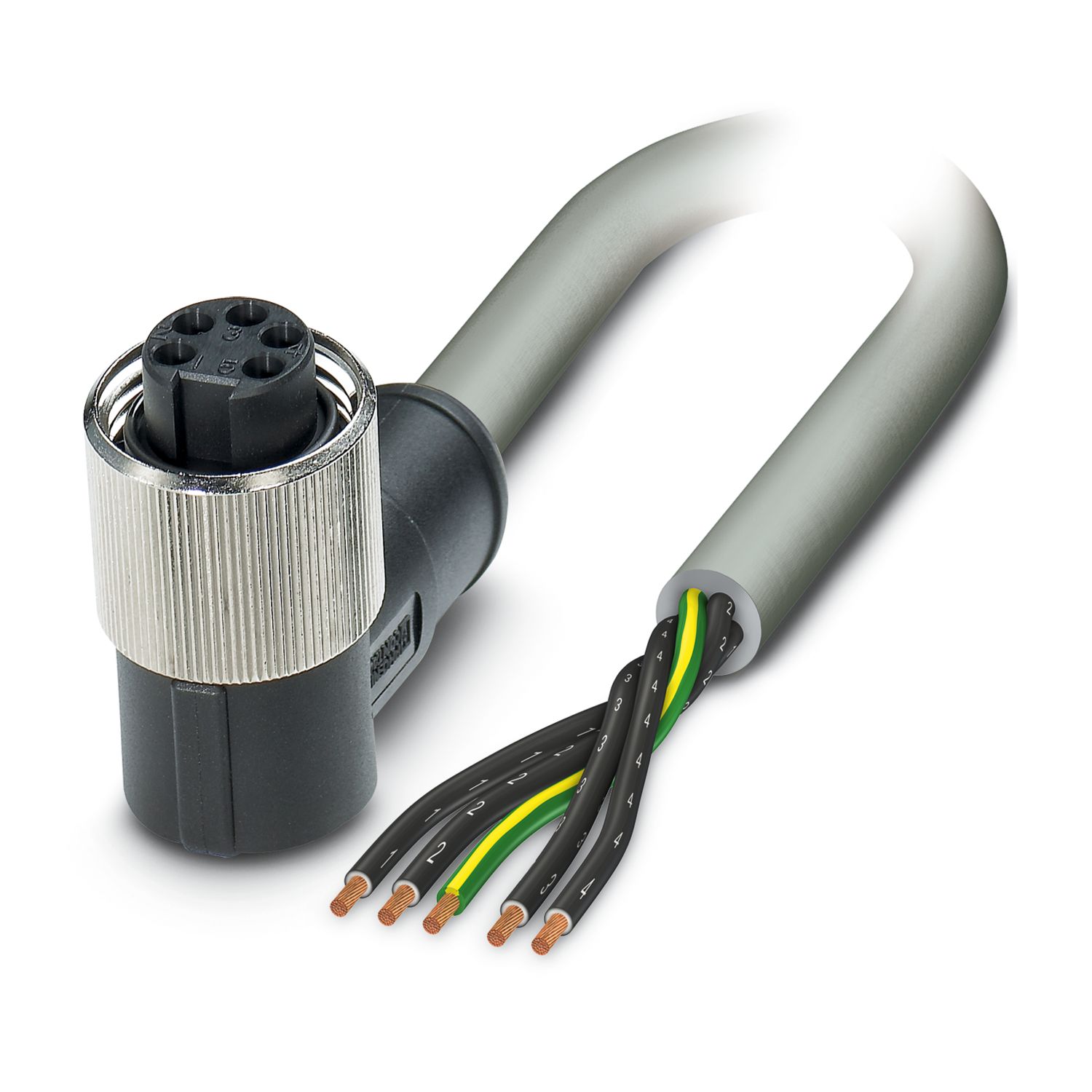

Powerkabel, 5-polig, PUR, grijs RAL 7001, vrij kabeluiteinde, op Busconnector haaks 7/8"-16UNF, polarisatie: A, kabellengte: 10 m, 1,5 mm2 aderdoorsnede, voor energievoorziening
Productdetails
| Producttype | Sensor-/actorkabel |
| toepassing | Energievoorziening |
| aantal polen | 5 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | nee |
| polarisatie | A |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Brandbaarheidsklasse volgens UL 94 | HB |
| materiaal behuizing | TPU |
| materiaal contact | CuZn |
| materiaal contactoppervlak | Au |
| materiaal contactblok | PA 6.6 |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| test-stootspanning | 4000 V |
| isolatieweerstand | ≥ 10 MΩ |
| nominale spanning UN | 63 V DC |
| nominale stroom IN | 10 A |
| Mechanische gegevens | |
| steekcycli | 100 |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| Aansluiting 1 | |
| bouwvorm | vrij kabeluiteinde |
| Aansluiting 2 | |
| bouwvorm | Busconnector haaks 7/8"-16UNF |
| aantal polen | 5 |
| Type polarisatie | A |
| kabellengte | 10 m |
| PUR/PVC, grijs [440] | |
| Maatschets |
|
| Kabelgewicht | 140 kg/km |
| UL AWM Style | 20234 (80 °C / 600 V) |
| aantal polen | 5 |
| Afgeschermd | nee |
| Kabeltype | PUR/PVC, grijs [440] |
| AWG signaalleiding | 16 |
| aderopbouw voedingsspanning | 30x 0,25 mm |
| aderdoorsnede | 5x 1,5 mm² |
| kabelbuitendiameter | 9,70 mm ±0,2 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | grijs RAL 7001 |
| materiaal aders | blanke Cu-litzendraad |
| materiaal aderisolatie | PVC |
| afzonderlijke ader, kleur | zwart 1, zwart 2, zwart 3, zwart 4, groen/geel |
| compleet getwist | 5 aders in de lengte getwist |
| max. aderweerstand | 13,3 Ω/km |
| nominale spanning kabel | 500 V AC |
| Testspanning | 4000 V AC |
| minimale buigradius, vast gelegd | 7,5 x D |
| minimale buigradius, flexibel gelegd | 15 x D |
| kleinste buigradius, permanent gelegd | 73 mm |
| kleinste buigradius, flexibel gelegd | 146 mm |
| vlambestendigheid | volgens EN 60332-1-2 |
| volgens UL VW1 | |
| volgens CSA FT1 | |
| oliebestendigheid | volgens HD 22.10 |
| volgens VDE 0282 deel 10 | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 90 °C (kabel, vaste montage) |
| 5 °C ... 90 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| IP68 | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -40 °C ... 90 °C (bus) |
| omgevingstemperatuur (bedrijf) (kabel, vaste montage) | -40 °C ... 90 °C (kabel, vaste montage) |
| omgevingstemperatuur (bedrijf) (kabel, flexibele montage) | 5 °C ... 90 °C (kabel, flexibele montage) |
Uw voordelen
Eenvoudig en veilig: 100 % elektrisch geteste, steekbare componenten
Krachtig: connectoren en kabels met grote aderdoorsnede voor de energievoorziening
