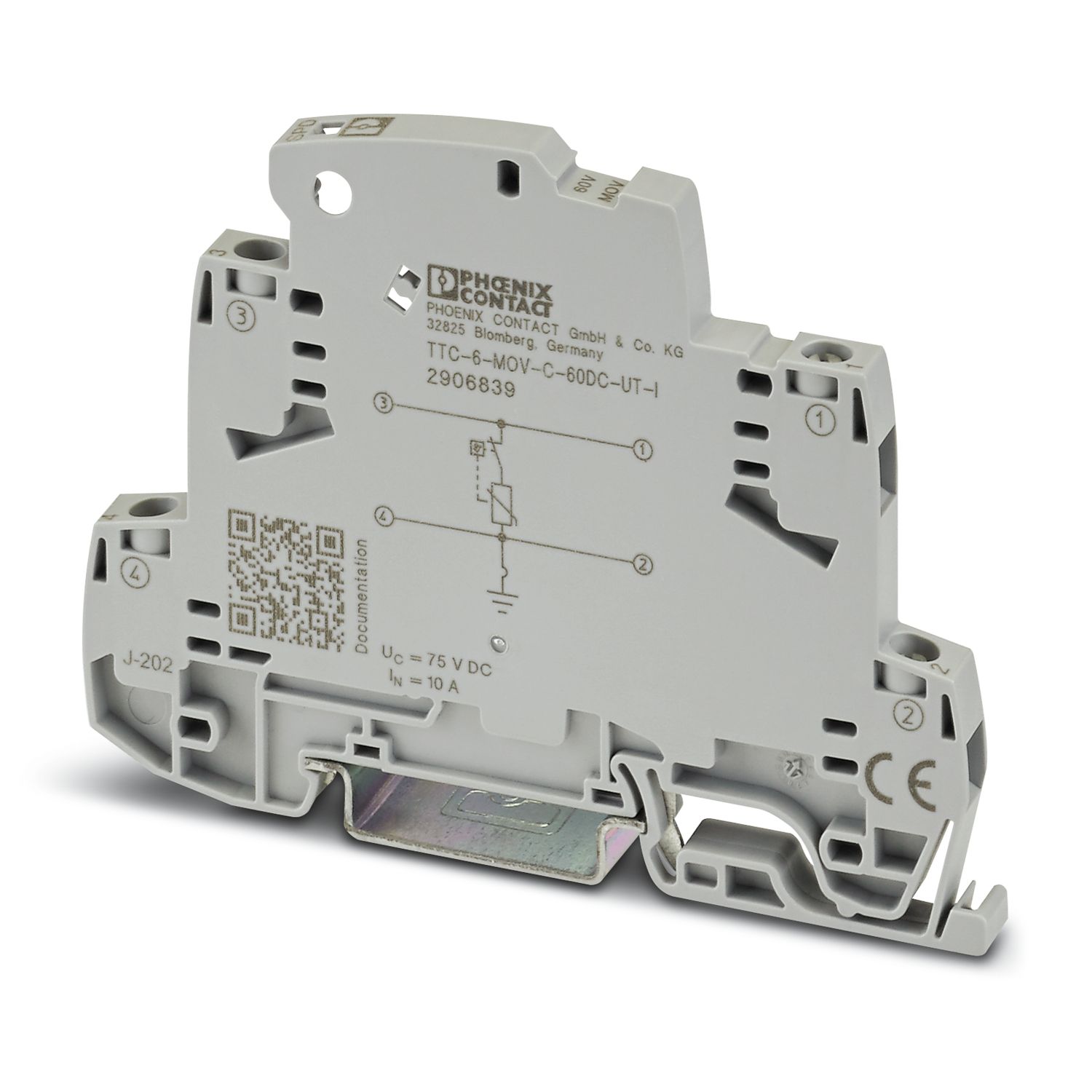

TTC-6-MOV-C-60DC-UT-I
-
Overspanningsbeveiligingsmodule
2906839
Overspanningsmiddenbeveiliging met geïntegreerde statusindicatie voor een signaalader met geaard referentiepotentiaal. Kan worden gebruikt in veiligheidscircuits tot SIL 3.
Productdetails
| Producttype | Overspanningsbeveiliging voor de M&R-techniek |
| Productfamilie | TERMITRAB complete |
| IEC-testklasse | C1 |
| C2 | |
| C3 | |
| bouwvorm | ééndelig moduul voor railmontage |
| melding overspanningsbeveiliging defect | optisch |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 60 V DC |
| Aansluitmethode | schroefaansluiting |
| schroefdraad | M3 |
| Aanhaalmoment | 0,5 Nm ... 0,6 Nm |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| Maatschets |
|
| Breedte | 6,2 mm |
| Hoogte | 92 mm |
| diepte | 69,5 mm (incl. montagerail 7,5 mm) |
| Kleur | grijs (RAL 7042) |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| Isolatiemateriaal | PBT |
| materiaal behuizing | PBT |
| Mechanische gegevens | |
| open zijwand | Ja |
| signaalrichting | Line-Earth Ground |
| Max. continue spanning UC | 75 V DC |
| 53 V AC | |
| Nominale stroom | 10 A (60 °C) |
| Effectieve bedrijfsstroom IC bij UC | ≤ 100 µA |
| aardstroom IPE | ≤ 100 µA |
| nominale afleidstootstroom In (8/20) µs (ader-aarde) | 2 kA |
| beveiligingsniveau Up (ader-aarde) | ≤ 200 V (C1 - 600 A) |
| ≤ 270 V (C2 - 4 kV) | |
| ≤ 190 V (C3 - 25 A) | |
| ≤ 200 V (C3 - 35 A) | |
| aanspreektijd tA (ader-aarde) | ≤ 25 ns |
| tussenschakeldemping aE, asymm. | typ. 0,3 dB (≤ 200 kHz / 150 Ω) |
| Grensfrequentie fg (3 dB), asymm. (PE) in het 150 Ω-systeem | typ. 650 kHz |
| Capaciteit (ader-aarde) | 5 nF |
| Weerstand per pad | ≤ 100 mΩ |
| melding overspanningsbeveiliging defect | optisch |
| Stootstroomvastheid (ader-aarde) | C1 - 600 A |
| C2 - 2 kA | |
| C3 - 35 A |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 (met eindplaat) |
| omgevingstemperatuur (bedrijf) | -40 °C ... 85 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 4000 m (amsl) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
| normen/bepalingen | IEC 61643-21 |
| Opmerking | 2000 + rectificatie 2001 + A1:2008, gemodificeerd + A2:2012 |
| EN 61643-21 | |
| normen/bepalingen | EN 61643-21 |
| Opmerking | 2001 + A1:2009 + A2:2013 |
| montagetechniek | montagerail: 35 mm |
Uw voordelen
Ruimte- en kostenbesparend door smalle bouwbreedte van slechts 6 mm
Permanente bewaking van de beveiligingsmodulen en mechanische statusindicatie met optionele afstandsmelding
Eenvoudige selectie voor iedere vereiste in de M&R-techniek dankzij het complete programma met producteigenschappen op maat
